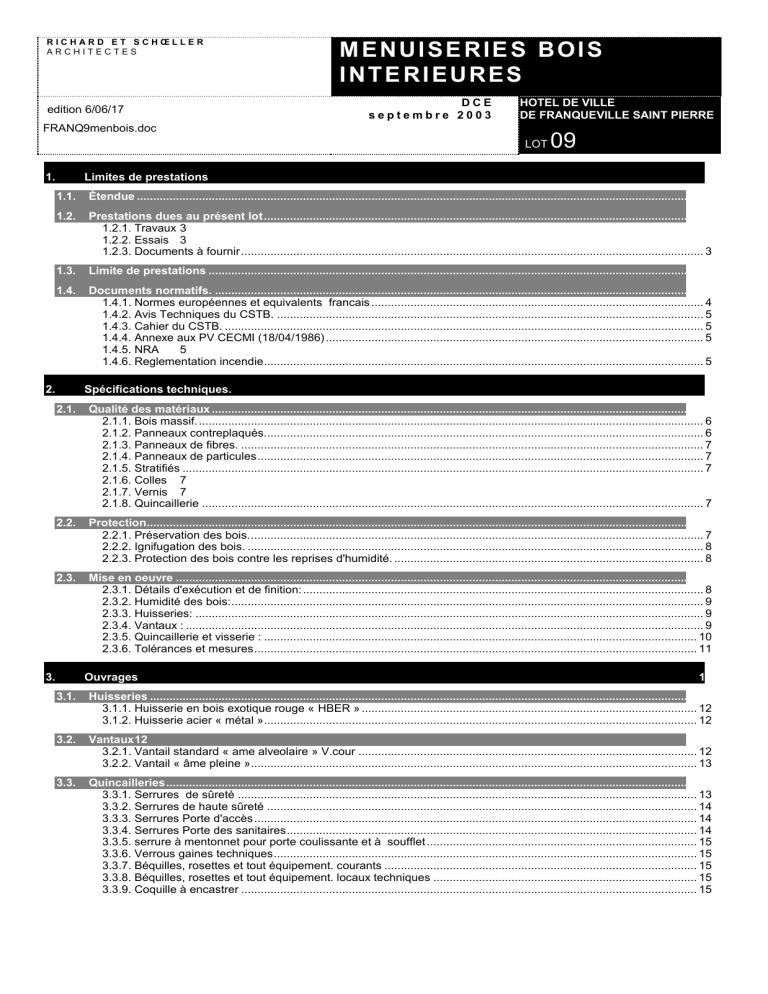

RICHARD ET SCHŒLLER ARCHITECTES edition 6/06/17 MENUISERIES BOIS INTERIEURES DCE septembre 2003 HOTEL DE VILLE DE FRANQUEVILLE SAINT PIERRE FRANQ9menbois.doc LOT 1. Limites de prestations 09 3 1.1. Étendue .............................................................................................................................................................................. 3 1.2. Prestations dues au présent lot ....................................................................................................................................... 3 1.2.1. Travaux 3 1.2.2. Essais 3 1.2.3. Documents à fournir .............................................................................................................................................. 3 1.3. Limite de prestations ........................................................................................................................................................ 4 1.4. Documents normatifs. ...................................................................................................................................................... 4 1.4.1. Normes européennes et equivalents francais ...................................................................................................... 4 1.4.2. Avis Techniques du CSTB. ................................................................................................................................... 5 1.4.3. Cahier du CSTB. ................................................................................................................................................... 5 1.4.4. Annexe aux PV CECMI (18/04/1986) .................................................................................................................... 5 1.4.5. NRA 5 1.4.6. Reglementation incendie ....................................................................................................................................... 5 2. Spécifications techniques. 6 2.1. Qualité des matériaux ....................................................................................................................................................... 6 2.1.1. Bois massif. ........................................................................................................................................................... 6 2.1.2. Panneaux contreplaqués....................................................................................................................................... 6 2.1.3. Panneaux de fibres. .............................................................................................................................................. 7 2.1.4. Panneaux de particules ......................................................................................................................................... 7 2.1.5. Stratifiés ................................................................................................................................................................ 7 2.1.6. Colles 7 2.1.7. Vernis 7 2.1.8. Quincaillerie .......................................................................................................................................................... 7 2.2. Protection........................................................................................................................................................................... 7 2.2.1. Préservation des bois. ........................................................................................................................................... 7 2.2.2. Ignifugation des bois. ............................................................................................................................................ 8 2.2.3. Protection des bois contre les reprises d'humidité. ............................................................................................... 8 2.3. Mise en oeuvre .................................................................................................................................................................. 8 2.3.1. Détails d'exécution et de finition: ........................................................................................................................... 8 2.3.2. Humidité des bois: ................................................................................................................................................. 9 2.3.3. Huisseries: ............................................................................................................................................................ 9 2.3.4. Vantaux : ............................................................................................................................................................... 9 2.3.5. Quincaillerie et visserie : ..................................................................................................................................... 10 2.3.6. Tolérances et mesures ........................................................................................................................................ 11 3. Ouvrages 12 3.1. Huisseries ........................................................................................................................................................................ 12 3.1.1. Huisserie en bois exotique rouge « HBER » ....................................................................................................... 12 3.1.2. Huisserie acier « métal » ..................................................................................................................................... 12 3.2. Vantaux 12 3.2.1. Vantail standard « ame alveolaire » V.cour ........................................................................................................ 12 3.2.2. Vantail « âme pleine » ......................................................................................................................................... 13 3.3. Quincailleries ................................................................................................................................................................... 13 3.3.1. Serrures de sûreté ............................................................................................................................................. 13 3.3.2. Serrures de haute sûreté .................................................................................................................................... 14 3.3.3. Serrures Porte d'accès ........................................................................................................................................ 14 3.3.4. Serrures Porte des sanitaires .............................................................................................................................. 14 3.3.5. serrure à mentonnet pour porte coulissante et à soufflet ................................................................................... 15 3.3.6. Verrous gaines techniques .................................................................................................................................. 15 3.3.7. Béquilles, rosettes et tout équipement. courants ................................................................................................ 15 3.3.8. Béquilles, rosettes et tout équipement. locaux techniques ................................................................................. 15 3.3.9. Coquille à encastrer ............................................................................................................................................ 15 3.3.10. 3.3.11. 3.3.12. 3.3.13. 3.3.14. Barres antipanique Bap .................................................................................................................................... 15 Butoir de porte .................................................................................................................................................. 16 Ferme porte FP1 .............................................................................................................................................. 16 Ferme porte encastré FP2 ............................................................................................................................... 16 Ferme porte de sol FPsol ................................................................................................................................. 17 3.4. Plinthes bois à peindre ................................................................................................................................................... 17 3.5. M1: tablettes et panneaux .............................................................................................................................................. 17 3.6. M2: Châssis intérieurs .................................................................................................................................................... 18 3.7. M3: Banque d’accueil ...................................................................................................................................................... 18 3.8. M4: facades gaines ......................................................................................................................................................... 19 3.9. M5: placards .................................................................................................................................................................... 19 3.10. M6: vestiaire ..................................................................................................................................................................... 20 3.11. M7: Miroirs ....................................................................................................................................................................... 20 3.12. M8: marches .................................................................................................................................................................... 20 4. Table des portes 21 1. 1.1. LIMITES DE PRESTATIONS ÉTENDUE Le présent descriptif concerne les ouvrages de menuiserie bois dans le cadre de la présente opération : Du nouvel hôtel de Ville de Franqueville-Saint-Pierre (76) Les prescriptions techniques générales font l'objet d'un document valable pour tous les lots : préambule commun à tous les lots. 1.2. PRESTATIONS DUES AU PRESENT LOT 1.2.1. Travaux Sont compris dans le présent lot, la fourniture et la pose: - des matériaux constituant les ouvrages suivants: portes intérieures y compris toutes serrures et quincaillerie, trappes de visite et portes de gaines techniques, châssis intérieurs et certains extérieurs y compris leur vitrage, diverses tablettes, bancs, les miroirs, etc. - des pattes à scellement. - des chevilles, rails, douilles autoforeuses et autres systèmes de fixation non incorporés au gros-œuvre. - des taquets de calage lorsque ceux-ci doivent être incorporés au coulage, aux emplacements figurés sur les plans établis par le présent lot. Sont également compris dans le présent lot: - les études, dessins d'exécution et détails des ouvrages à soumettre au maître d'oeuvre avant toute mise en fabrication. - le tracé et l'implantation des huisseries et des cloisons en accord avec l'entreprise chargée de la pose desdites cloisons. - l'exécution des trous et scellements. - l'exécution des scellements mécaniques et les soudages de fixation nécessaires. - la fabrication en atelier, le réglage et l'ajustage des ouvrages prescrits au présent document. - Les réservations (feuillures, engravures ou trous) qui n'auraient pu être réalisées par l'entrepreneur de gros-œuvre du fait du titulaire du présent lot qui n'aurait pas fourni en temps utile le plan de ses ouvrages. - les couches de finition sur les ouvrages en bois et en métal, dans les limites fixées par le présent document. - Le traitement des métaux, des bois et des dispositifs destinés à éviter les reprises d'humidité dans les limites fixées au présent document. - le traitement et la protection des surfaces de tous les parements finis d'ouvrage, pendant la durée totale du chantier. - la protection des ouvrages livrés finis sur le chantier. - le contrôle et les essais physiques et mécaniques (matériaux, bureaux de contrôle). - la réfection des ouvrages reconnus défectueux (AOR). - le stockage du matériel à l'abri des intempéries. - Le nettoyage et l'enlèvement de tous les déchets ou gravats résultant des travaux du présent lot. 1.2.2. Essais Les essais de réception seront conformes aux normes et règles en vigueur. L'entrepreneur devra fournir, à la demande du maître d'oeuvre, toutes justifications de qualité et de provenance des matériaux accompagnés de procès verbaux d'essais. 1.2.3. Documents à fournir 1.2.3.1. Avec la soumission Documentation sur les matériaux envisagés. Notices techniques des fournisseurs. Détails nécessaires. 1.2.3.2. Au début du chantier RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 3/21 DCE LOT 9 Pour tous les ouvrages, l'entrepreneur doit établir, en conformité avec les pièces du marché, les dessins d'ensemble et de détail nécessaires à l'exécution des ouvrages et à leur pose, en liaison avec les autres corps d'état et avec la cellule de synthèse Les numéros des nomenclature seront suivis sur le modèle du présent dossier. Ces dessins doivent préciser les emplacements et les dimensions des ouvrages, le positionnement des dispositifs de fixation, les dimensions des feuillures à réserver pour les bâtis en gros murs, les emplacements des ferrages et, d'une manière générale, toutes dispositions nécessaires aux différents corps d'état. Ces dessins sont soumis à l'approbation du maître d'oeuvre avant toute exécution. L'entrepreneur doit se conformer aux rectifications conformes aux marchés que le maître d'oeuvre peut juger utile d'apporter à ces dessins. Il en tiendra compte dans l'exécution qui doit respecter scrupuleusement les dessins approuvés. En outre, l'entrepreneur est tenu de compléter lui-même et de prévoir tout ce qui doit normalement entrer comme travaux de sa profession dans la construction projetée, pour son parfait achèvement. 1.2.3.3. En cours de chantier L'entrepreneur titulaire du présent lot apportera toutes précisions et plans de détail pour une parfaite coordination, il s'informera des différents essais prescrits en cours de chantier. A la demande du maître d'oeuvre, certains échantillons pourront être réclamés (pièces métalliques, sabots, bois, etc.) Participation à la cellule de synthèse. 1.2.3.4. En fin de chantier Dans le but d'établir l'AOR l'entrepreneur remettra au Maître d’oeuvre un contrecalque et une disquette (DXF) de fabrication complémentaire au dossier du Maître d’oeuvre, les méthodes d’entretien en concertation pour les DIU 1.3. LIMITE DE PRESTATIONS Prestations exclues du présent lot , sont exclues du présent lot: , à réaliser par le gros-œuvre assisté du présent lot. Pose des huisseries métalliques dans les voiles en béton banché rectifications dans le cas d'implantations ou d'exécutions Au lot gros-œuvre défectueuses Au lot platre 1.4. DOCUMENTS NORMATIFS. Les ouvrages décrits au cours du présent mémoire seront exécutés dans les règles de l’art et conformément aux prescriptions des documents non limitatifs suivants : Dans le cas où les règles ou les Normes francaises et/ou européennes sont contradictoires, c'est la plus défavorable qui sera appliquée. 1.4.1. NF P 21-203 - 1 NORMES EUROPEENNES ET EQUIVALENTS DTU 31.1 DTU 31.2 DTU 31.3 DTU 36/37 FRANCAIS relatif aux charpentes et escaliers bois. Construction en bois Charpente et escaliers en bois Construction de maisons et bâtiments à ossature en bois Charpentes en bois assemblées par connecteurs métalliques ou goussets Menuiserie Menuiserie en bois Memento et annexe DTU 41 DTU 41.2 DTU 51 Bardages Revêtements Parquets DTU 51.1 Parquets massifs et contrecollés RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc extérieurs en bois MENUISERIES BOIS septembre 2003 4/21 DCE LOT 9 DTU 51.2 Parquets DTU 51.3 Planchers DTU 51.11 Pose DTU n°36.1 relatif aux travaux de peinturage NF P 01 005 NF P 20 102 NF P 23 302 NF P 23 303 NF P 23 501 NFP . 23.50 NF P 26 NF S 61 937 NF B 50.001 NF.B 50 100 NF B 53.501 NF B 53.502 NF B 53.510 NF B 54.170 NF B 54.171 NF B 54.172 NF B 54.154 NF B 54.050 NF B 54.100 EN 335 NF S 31053, DIN 68 705 NF EN 11 54 Pr EN 15-34 NF022 collés en bois ou en panneaux dérivés du bois flottante des parquets et revêtements de sol contrecollés à parement bois Definition BP Das Bois, nomenclature. Traitement des bois intérieurs Feuillus durs. Sapin, Épicéa. Pin, Mélèze. Contreplaqué à plis d'usage général. Classement d'aspect. Classement d'aspect des panneaux à plis extérieurs d'essences tropicales. Classement d'aspect des panneaux à plis extérieurs en pins maritimes. Contreplaqué à plis. types de collage. Panneaux de fibres. Panneaux de particules. NF024 NF028 NF060 NF061 NF071 NF131 NF217 NF261 mesures du pouvoir d'isolation acoustique. Collage contreplaqué Classement des ferme portes Parquet (dureté) Ameublement (Mobilier domestique) Autres marques NF Ameublement: NF- Ameublement Collectivité NF- Ameublement Education NF-Ameublement Santé Mobilier d'extérieur Parquets et lambris en pin maritime Portes planes Parquets en bois feuillus durs Contreplaqués Blocs portes Faste Environnement - Mobilier de bureau/mobilier d'éducation Réaction au feu pour les matériaux de construction à base de bois F293 NF130 Bureau Sécurité Confortique (Mobilier Peintures, vernis, revêtements NF297 Nouvelle Fenêtre bois NF P 21-203 - 1 DTU 31.1 de bureau relatif aux charpentes et escaliers bois. 1.4.2. AVIS TECHNIQUES DU CSTB. 1.4.3. CAHIER DU CSTB. 1.4.4. ANNEXE AUX PV CECMI (18/04/1986) 1.4.5. NRA 1.4.6. REGLEMENTATION INCENDIE En particulier arrête 3/8/99 (pare flamme et coupe feu) NFS 61 937 applicable sur ensembles DAS 2. RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc SPECIFICATIONS TECHNIQUES. MENUISERIES BOIS septembre 2003 5/21 DCE LOT 9 2.1. QUALITE DES MATERIAUX 2.1.1. BOIS MASSIF. Les feuillus indigènes et tropicaux ne doivent pas comporter d'aubier et ce, quelque soit le choix d'aspect du bois. L'aubier est admis sans limitation pour les essences résineuses. Les caractéristiques technologiques des bois doivent être les suivantes: -résineux: Cernes étroits et réguliers, d'épaisseur moyenne inférieure ou égale à 7 mm -feuillus à structure hétérogène (chêne, châtaignier, ormes, etc.): Cernes étroits et réguliers, d'épaisseur moyenne inférieure ou égale à 5 mm. -feuillus à structure homogène (hêtre, peuplier): structure douce, ni pelucheuse, ni chanvreuse. Les bois, pour l'usinage, doivent être amenés aux états d'humidité suivants: Extérieurs: humidité inférieure ou égale à 18% Intérieurs: humidité inférieure ou égale à 14% Le séchage naturel ou artificiel doit être effectué dans des conditions n'affectant ni l'aspect, ni la propriété des bois. Pour la fabrication des portes planes, l'humidité des bois doit être comprise entre 7 et 10%. 2.1.2. PANNEAUX CONTREPLAQUES. 2.1.2.1. Classes de parement à mettre en oeuvre: Faces restant visibles, travaux soignés Faces restant visibles, travaux courants: Faces peintes ou plaquées: Contreparement non visible: classe A classe I classe II classe II ou III -types de collages: Panneaux destinés à des emplois intérieurs Panneaux destinés à des emplois présentant un risque d'humidification temporaire (meubles de cuisine, tablettes d'allège) collage type 1 collage type 2 Construction à plis croisés Si la nature du collage du contreplaqué n'est pas imposée au présent document, il appartient à l'entreprise de la déterminer compte tenu des stipulations de la norme. 2.1.2.2. Collage Le collage sera conforme à la norme DIN 68 705 Les contreplaqués en bouleau auront les caractéristiques suivantes: - Panneaux tout bouleau type Wisa-Birch (Kymmane - Schauman 02 35616303) - plis minces de 15/10 - Masse volumique de 700 kg/m3 - Résistance aux intempéries et à l'eau bouillante - pour une épaisseur de 18 mm : - plis minimum : 13 - Module d'élasticité: 8730 N/mm2 en flexion - 7930 N/mm2 en tension - compression - Contrainte de rupture: 15.3 N/mm2 en flexion - " 13.7 N/mm2 en tension - " 8.4 N/mm2 en compression Qualité I (B) sur les 2 faces Tres petits nœuds RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc Accepté MENUISERIES BOIS septembre 2003 6/21 DCE LOT 9 2.1.3. Nœuds sans adhérents Accepté INDIVIDUEL< 6mm cumulé < 12 mm/m2 Autres nœuds et trous réparés Non Accepté Irregularités dans la structure du bois Accepté Fentes et gerces ouvertes Non Accepté Fentes et gerces fermées Accepté, longueur individuelle< 200mm L<2/m de largeur de panneau Decolorations et rayures teintees acceptée Pastilles refusé Taches de colle Occasionnelement acepté Defauts de chant/sciage Accepté /5mm du bord PANNEAUX DE FIBRES. La masse volumique de ces panneaux doit être supérieure à 0.80 g/cm3. 2.1.4. PANNEAUX DE PARTICULES Les panneaux destinés au placage doivent être titulaires du label CTB.P. Les panneaux disposés dans les locaux où des risques d'humidité sont à craindre doivent être titulaires du label CTB.H. et CTBX 2.1.5. STRATIFIES Les stratifiés éventuels auront au minimum les qualités suivantes: - Résistance à l'abrasion: - Résistance à l'eau bouillante: - Résistance aux taches: - Résistance thermique superficielle à 180°C: - Résistance aux brûlures de cigarettes: - Résistance électrique transversale: - Solidité de la couleur: - Réaction au feu: 2.1.6. ≥ 400 tours ≤8% ≥4 aucune altération ≥ classe 3 1.108 à 1.1011 ≥ 6 échelle laine bleue EUROCLASS C(S2D1) EQUIVALENT M2 COLLES Pour les ouvrages intérieurs, dont les bois se trouvent en permanence à une humidité inférieure à 15%, tous les types de colle peuvent être utilisés, sous réserve qu'ils soient adaptés et assurent une bonne tenue en service. Pour les ouvrages extérieurs abrités de l'action directe des intempéries et pour les ouvrages intérieurs en milieux humides (humidité supérieure à 18%), il doit être utilisé une des colles définies à l'annexe 3 du DTU 36.1. Même observation en ce qui concerne les colles pour ouvrages extérieurs directement exposés à l'action des intempéries. 2.1.7. VERNIS Pour les ouvrages intérieurs, dont les bois se trouvent en permanence à une humidité inférieure à 12%, les types de vernis utilisés, sous réserve qu'ils soient adaptés et assurent une bonne tenue en service, seront de classe 4a - famille I - AFNOR NF T 36 005. Tous les vernis sont Epoxy – passé en chambre grise (cabine) en 3 couches et étuvés 24 h. Pour les ouvrages menuisés destinés à être mis en œuvre au sol (emmarchements, habillage d’escalier,...), il sera utilisé un vernis à deux composants spécialement étudié pour un usage de bâtiment recevant du public. 2.1.8. QUINCAILLERIE Elles seront estampillées, selon les marques prescrites ci-après, pour les béquilles et pour les serrures sauf indications contraires. 2.2. PROTECTION 2.2.1. PRESERVATION DES BOIS. Tous les bois entrant dans la fabrication des ouvrages du présent lot doivent être traités fongicides et insecticides (capricorne de maisons, vrillettes, lyctus, termites, champignons, etc.). RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 7/21 DCE LOT 9 Le traitement doit être effectué à l'usine de fabrication des menuiseries, après usinage, pour que toutes les faces soient imprégnées, qu'elles soient apparentes ou cachées après mise en oeuvre. Le mode de traitement est laissé à l'initiative de l'entreprise. Les produits de préservation doivent obligatoirement être choisis dans la liste des produits de préservation du bois dans la construction, ch. 5, classe b, du fascicule "Produits de préservation des bois, marque de qualité CTB.F - Liste des produits utilisés et guide de l'utilisateur". L'entreprise doit s'assurer de la compatibilité entre les produits de préservation et les produits de protection complémentaires et de finition. En cas de doute, l'entreprise doit demander un engagement du fabricant des produits. Il appartient à l'entreprise de justifier du traitement des bois. Faute d'avoir fourni ces justifications, le maître d'oeuvre se réserve la possibilité de faire exécuter des essais par le CTB ou le CTFT pour déterminer la présence de produit et la profondeur du traitement. Les démarches pour l'exécution de ces essais sont à la charge de l'entreprise ainsi que tous les frais, directs ou indirects en découlant, que les résultats soient favorables ou non à l'entreprise. 2.2.2. IGNIFUGATION DES BOIS. Dans le cas où les exigences du présent document imposent l'ignifugation des bois, l'entreprise doit déterminer les produits et les modes de traitement qu'elle se propose de mettre en oeuvre et les soumettre au maître d'oeuvre avec les garanties qui s'y rattachent. 2.2.3. PROTECTION DES BOIS CONTRE LES REPRISES D'HUMIDITE. En plus de ces traitements, les bois recevront l'application d'une couche d'impression ayant un effet fongicide et insecticide et ne se substituant pas aux produits de préservation. Cette protection est à la charge du lot "Peinture". La peinture doit être du type semi-perméable (perméable à la vapeur et imperméable à l'eau). Pour certains ouvrages, il sera prévu une finition par vernis à base de résines alkydes uréthannes, de classe 4a, famille I, AFNOR NF T 36 005. Le vernis sera appliqué en quatre couches (1ère couche dilué de 5 à 10% en volume avec du white spirit, temps de recouvrement 16 h entre deux couches). Pouvoir opacifiant : transparent Aspect : tendu Lessivable et lavable Résistances : A la chaleur jusqu’à 115°C, aux éclaboussures d’alcool, à l’abrasion et à la rayure. 2.3. MISE EN OEUVRE 2.3.1. DETAILS D'EXECUTION ET DE FINITION: Les assemblages ne doivent laisser aucun vide nuisible à la solidité ou à l'étanchéité des ouvrages. Dans le cas où les ouvrages sont en plusieurs parties dans leur longueur, les bois aboutés doivent présenter une rigidité et une durabilité équivalentes à celles des bois d'un seul tenant. Les pièces de bois peuvent être exécutées en 2 ou plusieurs parties collées à chant ou à plat, sous réserve que les assemblages soient conformes aux prescriptions ci-après. Les états des surfaces des bois doivent être les suivants: - Feuillus à vernir ou à peindre: ponçage 120. - Résineux à vernir ou à peindre: ponçage 80. Tous les bois vus doivent être sans épaufrure, ni flash. Sur les parements vus, les têtes de pointe "têtes d'homme" et de chevilles métalliques doivent être chassées à une profondeur d'au moins 1 mm. Sur les bois apparents, les traces de pointes sont bouchées de manière à les rendre invisibles. Dans les raccordements de moulures, les contre-profils sont admis. La dissimulation des défauts et assemblages par mastic n'est pas autorisée. Par contre, la réparation au moyen de flipots correctement ajustés peut être admise sur autorisation du maître d'oeuvre. Le bouchonnage des noeuds et des têtes de vis sur bois peut être autorisé (bouchons de même essence en respectant le sens de fil du bois). 2.3.2. HUMIDITE DES BOIS: Les bois ne doivent être posés que si leur humidité est comprise entre: - 12 à16 % si l'état hygrométrique des locaux entre 60 et 85 %. RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 8/21 DCE LOT 9 - 9 à 12 % si l'état hygrométrique des locaux entre 40 et 65 %. - 5 à 9 % si l'état hygrométrique des locaux entre 20 et 40 %. L'état hygrométrique des locaux est à préciser par le titulaire du présent lot. 2.3.3. HUISSERIES: 2.3.3.1. Implantation La pose des huisseries métalliques dans les voiles de béton incombe au lot "gros-œuvre" (fourniture au présent lot) L'entrepreneur du présent lot aura, à sa charge, le tracé et l'implantation des cloisons, des murs maçonnés et des huisseries, en accord avec les entrepreneurs chargés de l'exécution des cloisons et des murs. Il doit signaler au maître d'oeuvre les difficultés qu'il rencontrerait dans l'exécution de ces tracés et respecter scrupuleusement les ordres qui peuvent lui être donnés pour remédier aux difficultés en question. 2.3.3.2. Huisseries métalliques: - Sont à prévoir conformément aux plans, les huisseries: - ordinaires. - isophoniques. - coupe feu - Les huisseries sont en tôle d'acier profilée à froid de 15/10 d'épaisseur. Elles doivent comporter: - Gorge et feuillure avec joint isophonique ou coupe feu le cas échéant - 4 paumelles de 140 mm en acier à bague laiton -4 " " 160 mm si L vantail ≥ 1,130 m - 6 pattes à scellement pour huisseries dans les murs maçonnés et tablons de spitage de pied (8 pour les doubles vantaux) - 8 points de rigidité pour les huisseries dans les parois en béton.(10 dans le cas de double vantaux) - les barres d'écartement fixes ou amovibles. - le dispositif assurant le maintien des huisseries avant montage des cloisons. - le joint Néoprène incorporé dans une gorge profilée dans les 3 sens. - Dans les murs en béton armé, il est fait emploi d'huisseries de type "banché" dont la mise en place incombe au lot "gros-œuvre" L'entrepreneur du présent lot doit la fourniture et la pose de gabarits évitant le flambement des montants et traverses des huisseries lors du bétonnage des voiles. Une protection par film pelable sera à prévoir lors de la livraison des ouvrages. 2.3.3.3. Huisseries bois: Sont à prévoir conformément aux plans, les huisseries: - ordinaires. - isophoniques. - coupe-feu. Les huisseries bois recevront, selon les cas, les mêmes équipements particuliers que les huisseries métalliques. Le joint Néoprène est posé en fond de feuillure, des bâtis pour les portes isophoniques. 2.3.4. VANTAUX : 2.3.4.1. Vantaux Les vantaux auront une hauteur de 2,04 m ou plus (2,26 hors tout) selon plans et tables des portes et une épaisseur de 40 mm minimum. Leur largeur est indiquée sur les plans et sur la table des portes. Au droit des articles de quincaillerie et de ferrure, ce cadre est renforcé par adjonction de cales ou de renforts. L'entrepreneur doit prévoir, sur les portes, tous les dispositifs complémentaires éventuels (écrans et joints) pour assurer la résistance au feu demandée. Certaines portes intérieures sont recoupées au pied pour permettre la ventilation, selon directives de l'entreprise chargée de la ventilation mécanique. Les portes à 2 vantaux comportent sur la rive du milieu un battement en chant plat. 2.3.4.2. Vantaux à âme pleine Les âmes pleines sont constituées de panneaux de particules agglomérées, haute densité. Il est rappelé que les portes devant assurer une résistance au feu sont obligatoirement à âme pleine qui doit éventuellement être renforcée d'un matériau d'une haute résistance au feu. RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 9/21 DCE LOT 9 Un joint intumescent est placé en fond de feuillure. 2.3.5. QUINCAILLERIE ET VISSERIE : -Clause générale: - Le nombre, la force, le type et le mode de fixation des articles de quincaillerie doivent être modifiés, sans supplément de prix, par l'entreprise si cette dernière estime que les ouvrages prescrits par le présent document sont inadaptés à leur destination. - Tout article de quincaillerie proposé par l'entreprise pour lequel il existe la marque de conformité aux normes NF doit être titulaire de cette marque. - Tous les ouvrages de quincaillerie livrés "finis" sur le chantier doivent être protégés contre toute dégradation au moyen d'un film pelable. - Les pièces mobiles des articles de quincaillerie doivent être graissées ou huilées. - Une révision du bon fonctionnement des éléments mobiles doit être effectuée par l'entreprise avant la réception. -Protection: - Tous les éléments de quincaillerie non traités contre l'oxydation par bichromatage ou autres procédés doivent être revêtus, avant pose, d'une couche de peinture au minium de plomb ou de qualité équivalente. Cette même protection doit être appliquée sur le fond de l'entaille. -Protection: Plaque de propreté inox poli mat fixations invisibles pour les portes pré-peintes uniquement . (Rosette sur les autres) 2.3.5.1. Serrures: 2.3.5.1.1.Limite de prestation. Toutes les serrures, bec de cane, verrous, ferme portes,... sont décrits au present lot. Le présent lot doit la fourniture et poses pour ses ouvrages Les autres lots (menuiseries extérieures, métallerie,serrurerie) en doivent leur propre fourniture et poses selon les descriptions de leur lot complétées par les présente spécifications (serrures, bec de cane, verrous, ferme portes...) 2.3.5.1.2.Clés. Toutes les serrures sont fournies par le présent lot. Serrures et clés Toutes les serrures sont fournies avec 3 clés. Chaque clé des serrures de sûreté doit comporter un disque en métal inoxydable estampillé permettant une identification aisée du local desservi. Toute perte de clé de serrure de sûreté avant la remise au maître de l'ouvrage entraîne le changement du cylindre. Combinaison des clés. Le tableau général de combinaison des clés des serrures de sûreté est établi par le titulaire du lot "Menuiserie bois" sur indication du maître de l'ouvrage. C'est également le menuisier qui a la charge de coordonner, avec l'aide du titulaire du présent lot, les commandes des serrures fonctionnant sur passe. Passes Il sera prévu 4 passes généraux. La fourniture des passes généraux et particuliers fait l'objet d'une commande directe du maître de l'ouvrage au fournisseur, sur indications de l'entreprise. Les frais de fourniture des passes restent toutefois à la charge de l'entreprise. L'entreprise doit sur ses ouvrages la fourniture des canons provisoires de chantier, permettant l'ouverture de toutes les portes du chantier équipées de serrures de sûreté, avec une clé unique, la dépose des canons provisoires et la fourniture et la pose, avant réception, des canons définitifs. Le dispositif doit être étudié conjointement avec les différents entrepreneurs intéressés. 2.3.5.2. Ferme portes: Sont toujours du coté du local à fermer. En cas de porte tierce prévoir un sélecteur de fermeture. 2.3.6. TOLERANCES ET MESURES 2.3.6.1. Tolérances : RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 10/21 DCE LOT 9 Le jeu des menuiseries ne doit pas être supérieur à 3 mm (avant peinture) et à 2 mm pour les ouvrages restant apparents, le bois étant stabilisé à l'humidité requise pour la réception sauf pour les ouvrages dont l'étanchéité est prévue par des joints souples pour lesquels les jeux peuvent être supérieurs à ceux prescrits ci-dessus. Les jeux des menuiseries intérieures sont définis à l'article 5.82 du DTU n° 36,1. L'entrepreneur du présent lot doit, jusqu'à la réception, doit tous les jeux sur ses ouvrages ainsi que les travaux de dépose et repose en découlant. 2.3.6.2. Mesures : Les sections indiquées sont des dimensions minimum qu'il appartiendrait à l'entreprise d'augmenter, sans majoration de son prix, si elle les juge insuffisantes pour assurer la bonne tenue des ouvrages. Les épaisseurs de bois sont les épaisseurs finies. RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 11/21 DCE LOT 9 3. 3.1. Huisseries 3.1.1. NATURE REFERENCE DIMENSIONS CARACTERISTIQUES MISE EN OEUVRE FINITIONS REPERE LOCALISATION HUISSERIE EN BOIS EXOTIQUE ROUGE « HBER » huisserie en bois rouge exotique type Merbau ou Meranti (Références et provenance à fournir) section 70x60 hauteur selon table des portes ou plus adapté à l'épaisseur des murs et/ou cloisons - 3 & 4 paumelles en acier par vantail, hauteur = 140 mm - Gorge et feuillure avec joint isophonique ou coupe-feu le cas échéant - Façon de joint creux pour raccord sur maçonnerie - habillage des tableaux et linteaux dito vantail ( le cas échéant voir sur plans et coupes) protection : IFH au présent lot DAS demandé Lasure au lot peinture HBER - voir plans coupes -table des portes 3.1.2. NATURE REFERENCE DIMENSIONS CARACTERISTIQUES MISE EN OEUVRE FINITIONS REMARQUES REPERE LOCALISATION 3.2. HUISSERIE ACIER « METAL » Huisserie en profilés métalliques galvanisé Référence du commerce exigée - 150x70x5 mm - tubes rectangulaires soudés en continu formant feuillure 30x50 - Angles arrondis - 3 paumelles en acier par vantail, hauteur = 140 mm - Gorge et feuillure avec joint isophonique ou/et coupe-feu le cas échéant Façon de joint creux pour les raccords au voile de béton ou des cloisons plâtre Pré-peinte au présent lot finition au lot peinture selon table Ces huisseries sont de type "banchées" selon les cas métal ou métal. banché - voir plans coupes -table des portes Vantaux 3.2.1. NATURE REFERENCE DIMENSIONS VANTAIL STANDARD « AME ALVEOLAIRE » V.COUR Vantail standard Eco agglo 300kg/m2 "France Porte", Bruynzeel type -ECO Hauteur: 2.04 ou 2,24 m Epaisseur: 40 mm CARACTERISTIQUES - Montants: bois résineux sans noeuds - Parement extérieur : voir ci-après - âme type aggloméré densité > 300 Kg/m2 CLASSEMENT OUVRAGES selon table des portes RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 12/21 DCE LOT 9 FINITIONS PAREMENT(SUIVANT TABLES) REPERE Repere table des portes Nature finiton Prepeinte Pré-peinte à peindre (au lot peinture) Bois contreplaqué Contreplaqué courant apparent CTBX à vernir (au lot peinture) V.cour - voir plans coupes LOCALISATION -table des portes 3.2.2. NATURE REFERENCE DIMENSIONS CARACTERISTIQUES CLASSEMENT MISE EN OEUVRE NORME FINITIONS (SUIVANT TABLES) VANTAIL « AME PLEINE » Vantail âme pleine "France Porte", Bruynzeel type -ECO Hauteur: 2.04 m ou 2,24 m Epaisseur: 40 mm Montants: bois rouge Ame composite acoustique et feu en panneau de particules Contreplaqué CTBX - soit normal - soit acoustique : affaiblissement Rw+C 35 dB(A) et selon table - et/soit CF 1/2 H. ou 1h selon affectation -ou PF 1/2 h DAS pour les portes asservies Tous avis techniques à fournir joint néoprène dans feuillure (fixation mécanique) NFS 61 937 applicable Repere table des portes Nature finiton Prepeinte Pré-peinte à peindre (au lot peinture) Bois contreplaqué Contreplaqué courant apparent NB - les portes DAS seront dans la même série REPERE LOCALISATION V pleine voir plans et table des portes (acoustique et cf précisés) 3.3. CTBX à vernir (au lot peinture) Quincailleries TOUTES LOCALISATIONS SELON TABLE DES PORTES 3.3.1. NATURE REFERENCE DIMENSIONS SERRURES DE SURETE Serrure de sûreté Vachette - axe : 24 mm. - entre axe : 92 mm RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 13/21 DCE LOT 9 CARACTERISTIQUES MISE EN OEUVRE FINITIONS REMARQUES - sûreté : à fouillot - coffre à mortaiser : vertical de 195 mm : Acier Bichromaté - fouillot : carré de 8 mm en laiton - têtière : à T, bouts ronds : Acier chromé - Pênes : 1/2 tour Acier Bichromaté - Double pêne dormant cylindrique acier bichromaté diamètre 14 mm course des pênes 18 mm. - filtre : à 4 canaux - cylindre monobloc - corps en laiton - verrouillage par 5 barrettes - filtre sélecteur (anti-crochetage) - éléments mobiles en acier inox. - modèle type "Senior" 2651 Traitement interne et externe contre l'oxydation acier chromé gâche et cylindre de sûreté: à commander séparément REPERE LOCALISATION BCS voir plans et table des portes CARACTERISTIQUE DES CYLINDRES 3.3.2. NATURE REFERENCE CARACTERISTIQUES SERRURES DE HAUTE SURETE MISE EN OEUVRE FINITIONS REMARQUES serrure haute sûreté Serrure type Vachette - Serrure 3 points: 1 latérale, 1 en bas, 1 en haut -10 goupilles - clés: système radial SI - Cylindre Européen - A2P*** Traitements interne et externe contre l'oxydation acier chromé gâche et cylindre de sûreté: à commander séparément REPERE LOCALISATION BCHS voir plans et table des portes 3.3.3. NATURE REFERENCE DIMENSIONS CARACTERISTIQUES SERRURES PORTE D'ACCES MISE EN OEUVRE Bec de cane Serrure Vachette axe 50 mm coffre à mortaiser vertical de 150 mm : acier chromé fouillot carré de 7 mm têtière à T, bouts ronds : acier chromé Pênes chromés Traitement interne et externe contre l'oxydation REPERE LOCALISATION BC voir plans et table des portes 3.3.4. NATURE REFERENCE DIMENSIONS SERRURES PORTE DES SANITAIRES MISE EN OEUVRE Bec de cane à condamnation Serrure Vachette axe 50 mm. entre axe 70 mm. coffre à mortaiser vertical de 150 mm : acier chromé fouillot carré de 7 mm têtière à T, bouts ronds : acier chromé Pênes chromés Traitement interne et externe contre l'oxydation REPERE LOCALISATION BCC voir plans et table des portes CARACTERISTIQUES RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 14/21 DCE LOT 9 3.3.5. SERRURE A MENTONNET POUR PORTE COULISSANTE ET A SOUFFLET Serrure Vachette Sm Portail et selon table des portes. REPERE LOCALISATION 3.3.6. VERROUS GAINES TECHNIQUES Verrou Vachette V voir plans et table des portes. Gaines techniques REPERE LOCALISATION 3.3.7. NATURE REFERENCE DIMENSIONS CARACTERISTIQUES BEQUILLES, ROSETTES ET TOUT EQUIPEMENT. COURANTS FINITIONS Béquilles, rosettes, et toute quincaillerie D.Line ref 14.1316.02 (ø16 mm) carré 8x8 - garniture double -rosace fixe à clipser et vis - avec coussinet à bille inox brossé LOCALISATION Toute quincaillerie hors locaux techniques... 3.3.8. NATURE REFERENCE DIMENSIONS CARACTERISTIQUES FINITIONS NB LOCALISATION BEQUILLES, ROSETTES ET TOUT EQUIPEMENT. LOCAUX TECHNIQUES Béquilles, rosettes, et toute quincaillerie BEZAULT Golf 601 carré standard - garniture double - avec coussinet à Nylon Aluminium naturel brossé Prescription Commune au lot men Int et Men ext-serurrerie – chacun des lots equipe ses ouvrages Toute quincaillerie locaux techniques... 3.3.9. NATURE REFERENCE DIMENSIONS CARACTERISTIQUES COQUILLE A ENCASTRER FINITIONS Coquille à encastrer type "d line" Référence type courant 14.3950.02 - 58 x 175 mm découpe 40 x 159 mm trous pour vis de 4,8 mm de diamètre Acier Inox satiné LOCALISATION Sur toute porte ou panneau coulissant - selon table des portes. 3.3.10. BARRES ANTIPANIQUE BAP NATURE REFERENCE DIMENSIONS CARACTERISTIQUES SERRURE CLASSEMENT MISE EN OEUVRE FINITIONS NB Fermeture anti-panique pour bloc-porte avec serrure JPM série 8523 CF ou équivalent selon table des portes manoeuvre extérieure par clef coté intérieur : condamnation à 3 points Canon européen sur organigramme général agrément par le maître d'œuvre à mortaiser selon fabricant aluminium brut Prescription Commune au lot men Int et Men ext-serurrerie – chacun des lots equipe ses ouvrages RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 15/21 DCE LOT 9 REPERE LOCALISATION BAP selon table des portes 3.3.11. BUTOIR DE PORTE NATURE REFERENCE DIMENSIONS CARACTERISTIQUES MISE EN OEUVRE FINITIONS Butoir au sol d.line diamètre: 40 mm sur plaque à base fixation: douille 8 mm de diamètre spécialement renforcée acier inox avec caoutchouc noir LOCALISATION toutes portes 3.3.12. FERME PORTE FP1 NATURE REFERENCE DIMENSIONS CARACTERISTIQUES CLASSEMENT MISE EN OEUVRE FINITIONS REMARQUES Ferme-porte en applique Type TS 91 de la société Dorma Compas à glissière hauteur totale maximale 66,5 mm + glissière 33 mm - Bras plat - Freinage mécanique à l'ouverture - Force de fermeture réglable en continu par vis et par la charnière du bras Pour portes coupe-feu (selon table des portes) Force 3-5 NF EN 11 54 Doivent être compatible DAS pose sur huisserie coté paumelle ou opposé selon mise au point chantier noir norme DIN 18 263 REPERE FP1 Prescription Commune au lot men Int et Men ext-serurrerie – chacun des lots equipe ses ouvrages LOCALISATION Voir Table des portes 3.3.13. FERME PORTE ENCASTRE FP2 NATURE REFERENCE DIMENSIONS CARACTERISTIQUES CLASSEMENT MISE EN OEUVRE FINITIONS REMARQUES REPERE LOCALISATION Ferme-porte Type de la société Dorma encastré dans la porte Ferme porte ITS 96 largeur 31 et 39 mm - Bras plat - Freinage mécanique à l'ouverture - Force de fermeture réglable en continu par vis et par la charnière du bras Pour portes coupe-feu (selon table des portes) force 3-5 norme DIN 18 263 NF EN 11 54 Doivent être compatible DAS selon fabricant invisible FP2 Voir Table des portes 3.3.14. FERME PORTE DE SOL FPSOL RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 16/21 DCE LOT 9 NATURE REFERENCE DIMENSIONS CARACTERISTIQUES CLASSEMENT MISE EN OEUVRE FINITIONS REMARQUES REPERE LOCALISATION 3.4. Ferme-porte Type de la société Dorma encastré dans le sol Ferme porte BTS 80 largeur 78 L= 341 P = 60 - Tous accessoires haut et bas - Freinage mécanique à l'ouverture - Force de fermeture réglable en continu par vis et par la charnière du bras Poids vantail < 300 kg Pour portes recoupements (selon table des portes) force reglable 3-6 selon fabricant invisible sous revetement de sol norme DIN 18 263 NF EN 11 54 FPsol Voir Table des portes PLINTHES BOIS A PEINDRE NATURE DIMENSIONS CARACTERISTIQUES MISE EN OEUVRE FINITIONS Plinthe en médium 50 x 15 mm adaptées à l'usage Colle + fixations mécaniques coupe d'onglet dans les angles Bois peint dans la même teinte que le mur LOCALISATION Voir tableau ci après TYPE DE LOCAL TYPE SANITAIRES grès(sol) LOCAL carrelé(sol) TYPE SEC SOLS COLLES SOL RÉSINE 3.5. NATURE REFERENCE ÉPAISSEUR MISE EN OEUVRE CLASSEMENT FINITIONS REPERE LOCALISATION MURS FINITIONS VERTICALE soit support plâtre carrelage mural touchant le sol pas de plinthes PLINTHES ? soit support BA soigné IMLAR pas de plinthes soit support plâtre peinture plinthe bois + peinture soit support BA soigné IMLAR pas de plinthes soit support plâtre peinture plinthe bois + peinture soit support plâtre carrelage mural touchant le sol(dans les circulations RDC et étage) pas de plinthes soit support BA soigné IMLAR pas de plinthes support plâtre soit support BA peinture IMLAR plinthe bois + peinture pas de plinthes M1: TABLETTES ET PANNEAUX Contreplaqué bouleau Schaumann WISA BIRCH - 38 mm = 2x19 mm( avec retour vertical) - fixations: invisibles - sujétion de raccord béton/bois – joint acrylique transparent - possibilité de plan verticaux (même nature de bois) hydrofuge Bois =soit finement poncé et vitrifié, vernis au présent lot (voir table ci apres) Inox =soit revetu d’une tole acier inox mat (ep 0,75 mm) collée et plié en bordure (sans relevé) (voir table ci apres) M1 Voir plans RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 17/21 DCE LOT 9 Rdc Panneau sas Panneau police R+1 Banc accueil maire Banc salle conseil Rdc sanitaire s R+1 sanitaire s R+1 sanitaire s 3.6. Boi s Boi s Boi s Boi s inox inox inox M2: CHASSIS INTERIEURS NATURE DIMENSIONS CARACTERISTIQUES CLASSEMENT MISE EN OEUVRE FINITIONS REMARQUES REPERE LOCALISATION Châssis intérieurs section cadre: 70 ou 100 x 50 mm - châssis fixe en bois exotique rouge -verre : feuilleté >66/2 clair vitrage feuilleté résistance feuilleté/ vide ` Rw+C = 35 dB(A) - vitrage posé au moyen de pare-closes bois vissées et joints de mastic de 1ère catégorie. - fixation sur sols, murs, cloisons: interposition de joints polyéthylène à cellules fermées (isolation acoustique) - façon de raccord à joint creux aux jonctions avec murs et cloisons avec profil inox - Fixations du cadre invisibles et trous sur bois rebouchées avec pâte à bois - Finition lasure au lot peinture Le vitrage (dû au présent lot) aura une résistance suffisante M2 Tous niveaux : voir plans coupes et détails Voir aussi table des portes (cas des portes attenantes aux châssis) Rdc Comptabilité photocopieuse Acc.communic . Acc. Ec. Acc Ass. R+1 maire DG Adjoint Commission 2 secretariat R+2 Repro Sur vide Sur vide Resp. techn. Urbanisme Salle de travail 3.7. M3: Banque d’accueil NATURE DIMENSIONS CARACTERISTIQUES CLASSEMENT MISE EN OEUVRE Panneaux bois Contreplaqué tout bouleau Wisa Birch Épaisseur 20 & 40 mm , voir dimensions selon plans recoupements intérieurs EUROCLASS C(S2D1) EQUIVALENT M2 finement poncé et vitrifié, vernis au présent lot RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 18/21 DCE LOT 9 FINITIONS REMARQUES Panneaux bois Contreplaqué tout bouleau Wisa Birch REPERE LOCALISATION M3 Hall 3.8. M4: FACADES GAINES NATURE REFERENCE DIMENSIONS FINITIONS façades de gaines Panneaux bois Contreplaqué tout bouleau Wisa Birch Épaisseur 18 mm, voir dimensions selon plans recoupements intérieurs Toute hauteur Hydrofuge .Fixations invisibles Charnières à 120 ° invisibles Poignées selon dessin (engravures) NB : recoupements intérieurs au lot plâtre finement poncé et vitrifié, vernis au présent lot REPERE LOCALISATION M4 voir plans coupes et détails et partout ou nécessaire (plans fluides) CARACTERISTIQUES MISE EN OEUVRE 3.9. M5: PLACARDS NATURE REFERENCE DIMENSIONS placards Panneaux bois Contreplaqué tout bouleau Wisa Birch Épaisseur 20mm , voir dimensions selon plans recoupements intérieurs M5 Placard toute hauteur M5.1 Placard bas Face arrière soignée M5.2 Meuble suspendu Face dessous soignée CARACTERISTIQUES Hydrofuge EUROCLASS C(S2D1) EQUIVALENT M2 et équivalent européen .Fixations invisibles Charnières à 120 ° invisibles à soumettre Poignées selon dessin (engravures) Barre et serrures Sujétions d'habillage et de raccord Echelle pour tablette en alu encastré Tablette acier laqué MISE EN OEUVRE FINITIONS finement poncé et vitrifié, vernis au présent lot REPERE LOCALISATION M5 Voir plans et détail RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 19/21 DCE LOT 9 3.10. Comptabilité Culture sport Photocopieuse Acc.communic. Acc. Ec. Acc Ass. R+1 M5.2 et M5 « M5 « « « maire DG secrétariat Adjoint Adjoint Maire adjoint R+2 « Resp. techn M6: VESTIAIRE NATURE REFERENCE DIMENSIONS CARACTERISTIQUES MISE EN OEUVRE FINITIONS REPERE LOCALISATION 3.11. Rdc M5 « « « M5.1 Vestiaires Panneaux bois Contreplaqué tout bouleau Wisa Birch Épaisseur 20mm , voir dimensions selon plans recoupements intérieurs EUROCLASS C(S2D1) EQUIVALENT M2 .Fixations invisibles Charnières à 120 ° invisibles Poignées selon dessin (engravures) Barre et serrures Sujétions d'habillage et de raccord (sur les ouvrages de ventilation et d’electricité) finement poncé et vitrifié, vernis au présent lot M6 Salle du conseil Voir plans et détail M7: MIROIRS CARACTERISTIQUES DIMENSION MISE EN OEUVRE MIROIR ep 7 mm 1,13*1,13 Glaces claires collées (fixation invisible) REPERE LOCALISATION M7 tous sanitaires 3.12. M8: MARCHES NATURE REFERENCE DIMENSIONS CARACTERISTIQUES MISE EN OEUVRE FINITIONS REPERE LOCALISATION Bois massif Merbau A soumettre - marche 17/28 inclus palier - ep 25 mm fixations: invisibles et non amovible pose calepinée en module joints finement marqués finitions strié 1,5 mmm - sujétion de raccord béton/bois collé et fixé mécaniquement tamponné finement poncé et vitrifié, vernis au présent lot M8 Voir plans Escalier rdc hall à r+2 inclus RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 20/21 DCE LOT 9 4. TABLE DES PORTES Ce document est un guide pour aider l'entrepreneur, et qui complète les autres pièces du marché. RICHARD ET SCHŒLLER- ARCHITECTES version 6/6/2017 D:\841116400.doc MENUISERIES BOIS septembre 2003 21/21 DCE LOT 9
