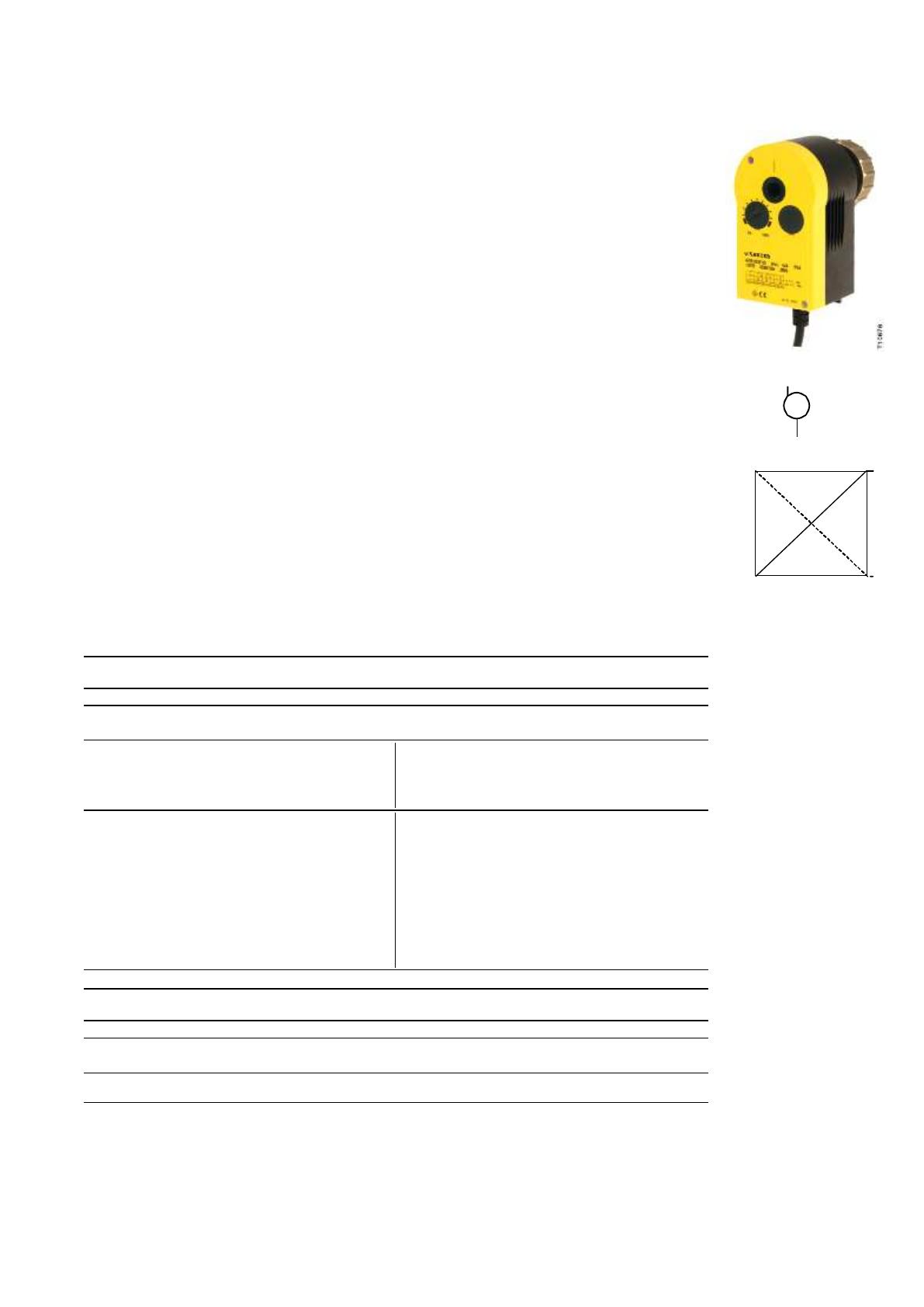

AVM 105S, 115S: Servomoteur de vanne avec technologie universelle SAUTER
Votre avantage pour plus d’efficacité énergétique
Adaptation automatique à la vanne, commande précise, haute efficacité énergétique et niveaux
sonores les plus faibles.
Domaines d'application
Pour la commande de vannes de passage ou à trois voies des séries VUN/BUN, VUD/BUD et
VUE/BUE DN 15 à DN 50. Pour les régulateurs à sorties progressives (0...10 V) ou à contacts
(régulation à 2 ou 3 points)
Durée course
s
Course 2)
mm
Poussée
N
Tension
100 %
0%
0V
1
d'a
ct
io
n
Se
ns
2
Type
Y07552
n
io
ct
d'a
Description technique

24 V~ ou 24 V~/= tension d’alimentation

Boîtier en deux parties en matière plastique auto-extinguible, partie inférieure noire, partie
supérieure jaune

Console et bague baïonnette en plastique renforcé aux fibres de verre

Ecrou à collerette en laiton pour le montage de la vanne

Câble de raccordement d’une longueur de 1,2 m, 5 × 0,75 mm²

Position de montage: debout verticalement et horizontalement, pas suspendu
M
ns
Se
Caractéristiques

Poussée 250 N pour AVM 105S et 500 N pour AVM 115S

Moteur pas à pas avec électronique de commande SUT (technologie universelle SAUTER) et
coupure électronique par détection de force

Détection automatique du signal de commande du servomoteur (continu ou à contacts)

La courbe caractéristique (linéaire / quadratique / exponentielle) peut être choisie sur le
servomoteur.

Adaptation automatique à la course de la vanne

Sélection du sens d’action directement sur le câble

Interrupteur de codage pour la sélection de la courbe caractéristique et de la durée de la
course (35 s, 60 s, 120 s)

Engrenage sans entretien avec accouplement magnétique

Engrenage débrayable pour le positionnement manuel de la vanne (clé à 6 pans jointe)

L’assemblage avec la vanne s’effectue automatiquement dès que la tension de commande
est appliquée.
Signal de réglage y 10 V
B07650
Poids
kg
Pour les vannes à caractéristique exponentielle, convertible en caractéristique linéaire.
8,0
250
24 V~/=
0,7
AVM 105S F132 35 / 60 / 120
60 / 120
8,0
500
24 V~/=
0,7
AVM 115S F132
Positionneur 1)
Signal de commande
Rétrosignal de position
0...10 V, Ri > 100 k
0...10 V, charge > 10 k
Valeur initiale U0
Etendue de réglage U
Différentiel Xsh
0 ou 10 V
10 V
200 mV
24V
24V=
Puissance absorbée
AVM 105S F132
AVM 115S F132
± 20%, 50/60 Hz
+20% / –10%
Degré de protection (horiz.)
Classe de protection
IP54 selon EN 60529
III selon IEC 60730
4,8 W
4,9 W
Temps de réponse 1)
200 ms
Température max. du fluide
Température amb. admis.
Humidité amb. admis.
100 °C
–10...55 °C
5…95% hr
sans condensation
Schéma de raccordement
Croquis d'encombrement
A09673
M09743
Alimentation
8,5 VA
8,7 VA
Instructions de montage 1 . 5S MV 506065
Déclaration matériaux et
MD 51.362
environn.
Pour vanne de réglage Type KTM512 / Régulateur TA DN 15…50
Type
Durée course
s
Course
mm
Poussée
N
Tension
Poids
kg
80 / 160
10,0
500
24 V~
0,7
AVM 115S F901
Écart du type standard: Échelle inverse ainsi sens d’action inverse. Adaptateur pour vanne de
réglage existant à la vanne ou disponible au régulateur TA sous référence 52 757 003.
1)
2)
Egalement 2 P ou 3 P selon le raccordement
Course maximale du servomoteur = 10,0 mm
Sauter Components
7151362002 05
51.362/2 AVM 105S...115S
Accessoires
0313529 001* Unité d'ajustage de séquence
Montage selon MV 505671 en boîte de dérivation séparée
0372145 001* Contact auxiliaire inverseur simple 1), MV 505795
0372145 002* Contact auxiliaire inverseur double 1), MV 505795
0372249 001* Entretoise nécessaire pour température de fluide > 100 °C
(recommandé également pour température < 10 °C); MV 505932
0372273 001* Adaptateur pour vanne Siemens VVG / VXG 44 et 48; MV 505848
0372286 001 Potentiomètre 2) 130 ; MV 505795
0372286 002 Potentiomètre 2) 1000 ; MV 505795
0372286 003 Potentiomètre 2) 5000 ; MV 505795
0372462 001 CASE Drives PC Tool pour la configuration des servomoteurs par ordinateur; MV 506101
*)
Croquis d'encombrement ou schéma de raccordement sous le même numéro
1)
2)
Ajustage continu de 0...100 %, charge adm. 5 (2) A, 24...230 V
Chaque servomoteur peut uniquement être équipé soit d'un potentiomètre, soit d'une unité de contacts auxiliaires!
Fonctionnement
Selon le raccordement (voir schéma), le servomoteur est utilisable en commande progressive
0...10 V, 2 P (ouvert, fermé) ou 3 P (ouverture, arrêt, fermeture) avec position intermédiaire. La durée
de course du servomoteur est ajustable à l'aide des commutateurs S1 et S2 (AVM 105 seulement
S1). La caractéristique exponentielle ou linéaire est sélectionnée à l'aide du commutateur S3.
L'AVM 105/115 est combiné avec les vannes qui possèdent une caractéristique exponentielle,
comme les vannes VUD, BUD, VUE et BUE. L'AVM 115 peut être monté sur une vanne à caractéristique linéaire (par ex. VUE 050F200), la position du commutateur de codage devant toutefois être
prise en compte. Utilisé avec une vanne à caractéristique linéaire, l'AVM 105 ne permet pas de générer une caractéristique exponentielle. Le positionnement manuel est réalisé par le débrayage de l'engrenage (curseur situé à proximité du câble de raccordement) et par la rotation simultanée à l'aide
d'une clé 6 pans engagée dans la partie supérieure du servomoteur. 8 mm de course sont effectués
avec une rotation de 1½ tour. Attention: Après le réglage manuel, remettre le curseur en place (pour
embrayer l'engrenage).
Raccordement en tant qu'organe de réglage 2 P
Cette commande ouverture fermeture est réalisée par 2 fils. Le servomoteur est raccordé à la tension
par les fils bleu et brun. Lorsque la tension est appliquée au fil noir, la voie de réglage de la vanne
s'ouvre. En absence de tension, le servomoteur tourne vers la position opposée et ferme la vanne.
Les fils rouge et gris non utilisés ne doivent pas être raccordés ou en contact avec d'autres câbles.
Nous recommandons de les isoler.
Raccordement en tant qu'organe de réglage 3 P
La tension appliquée sur le câble (brun ou noir) permet à la vanne commandée d'atteindre la position
souhaitée. La tige d'accouplement sort et la vanne s'ouvre lorsque la tension est appliquée au fil noir
et se ferme lorsque la tension est appliquée sur les fils bleu et brun.
Le déclenchement électronique du moteur s'effectue en positions finales (butée de la vanne, atteinte
de la course maximale) ou lors d'une surcharge (pas de commutateur de fin de course). Modification
du sens de rotation par inversion des raccordements (BN/BK). Les fils rouge et gris non utilisés ne
doivent pas être raccordés ou être en contact avec d'autres câbles. Nous recommandons de les
isoler.
Raccordement pour tension de commande 0...10V
Le positionneur incorporé commande le servomoteur en fonction du signal de réglage y généré par le
régulateur.
Sens d'action 1 (tension sur le fil brun):
La tige de couplage sort et ouvre la vanne (voie de réglage), lorsque le signal de réglage augmente.
Sens d'action 2 (tension sur fil noir):
La tige de couplage rentre et ferme la vanne (voie de réglage), lorsque le signal de réglage augmente.
La valeur initiale et l'étendue de réglage sont fixes. Pour le réglage de domaines partiels, une unité
d'ajustage de séquences (accessoire) est requise.
Après un réglage manuel ou une coupure de courant d'une durée de plus de 5 minutes, le servomoteur se réajuste automatiquement, toujours avec une durée de course de:
AVM 105
35 s
AVM 115
60 s
Sauter Components
7151362002 05
AVM 105S...115S
51.362/3
Après la mise sous tension, le moteur pas à pas marche jusqu'à la butée inférieure, fait la connexion
avec la tige de vanne, remonte jusqu'à la butée supérieure de la vanne et définit ainsi la position de
fermeture. Il est ensuite possible, selon la tension de commande, d'effectuer une course de 0 à 8 mm.
Grâce au système électronique, aucun pas n'est perdu et le servomoteur ne nécessite pas de réajustement périodique. Le fonctionnement en parallèle de plusieurs servomoteurs du même type est
possible. Le rétro signal y0 = 0...10 V correspond à une course effective de 0 à 8 mm.
Lorsque le signal de commande 0…10 V est interrompu et le sens d'action 1 est connecté, la vanne
se ferme entièrement (position à 0%).

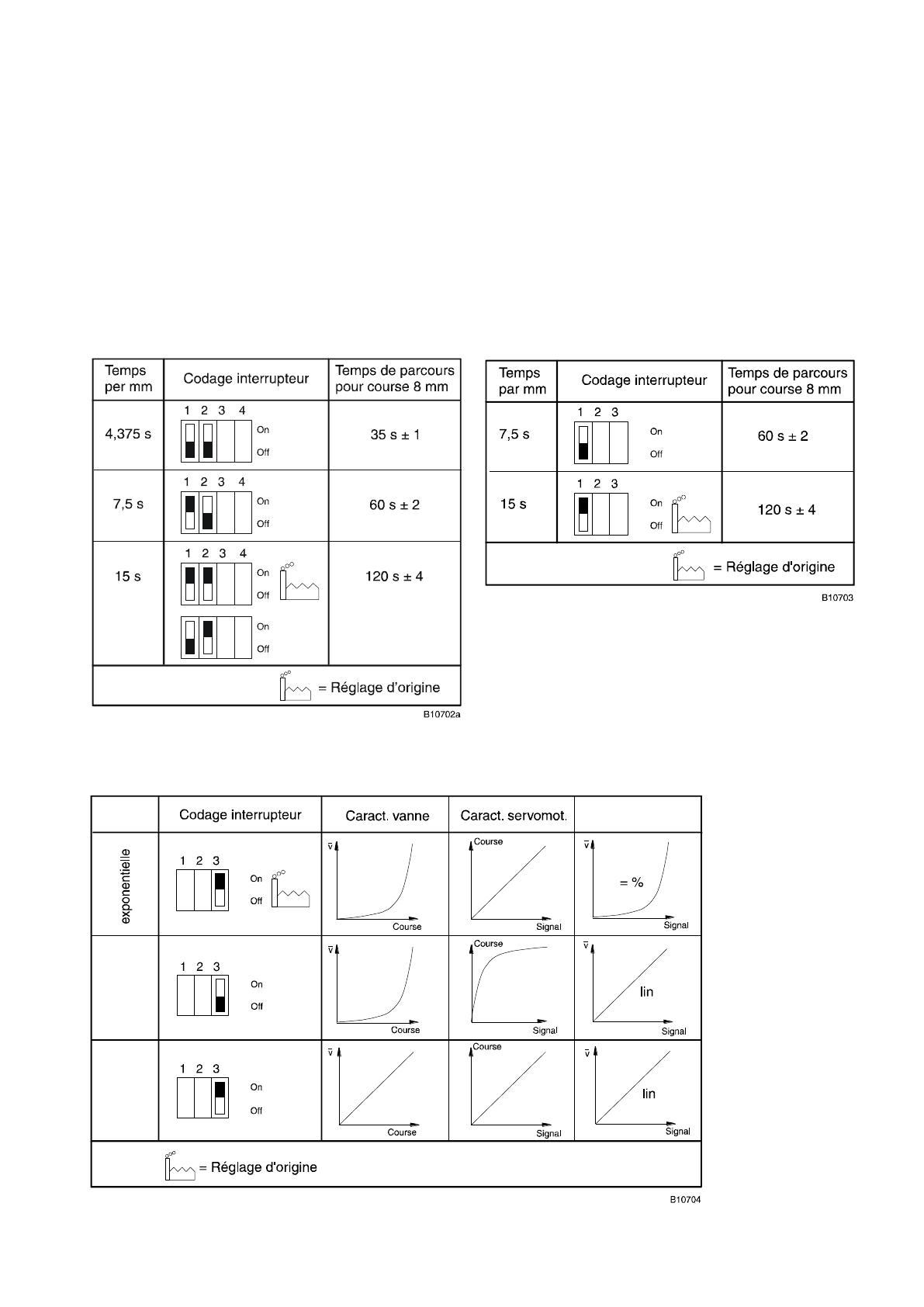

Les interrupteurs de codage permettent de choisir la caractéristique de la vanne. Caractéristiques ne
sont utilisables que pour un servomoteur avec fonction progressive. Les autres interrupteurs permettent de choisir la durée de marche. Elle peut être sélectionnées pour les fonctions 2 P, 3 P ou progressives.
Interrupteur de codage pour sélection de durée course
AVM 105S
AVM 115S
Interrupteur de codage pour sélection de caractéristique
AVM 105S
Effectif sur vanne
linéaire
linéaire
Courbe
voulue
Sauter Components
7151362002 05
51.362/4 AVM 105S...115S

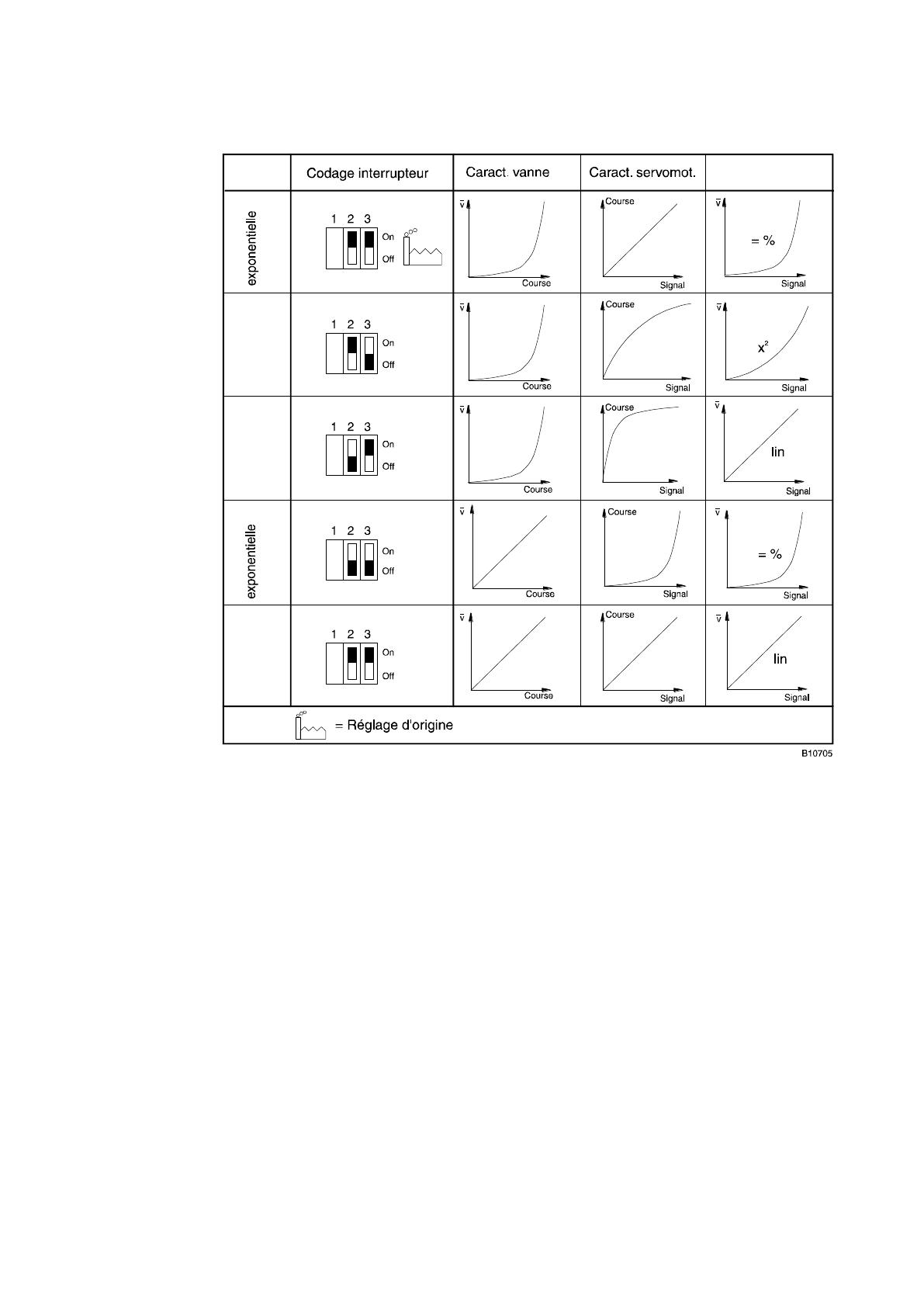

Interrupteur de codage pour sélection de caractéristique
AVM 115S
Effectif sur vanne
linéaire
linéaire
quadratique
Courbe
voulue
Unité d'ajustage de séquence, accessoire 0361529 001
La valeur initiale U0 et l'étendue de réglage U sont ajustables à l'aide de potentiomètres. Le signal
de réglage du régulateur peut ainsi commander plusieurs organes de réglage en séquence ou en
cascade. Le signal d'entrée (domaine partiel) est amplifié en signal 0...10 V. Cet accessoire n'est pas
incorporable dans le servomoteur mais utilise une boîte de dérivation électrique externe.
CASE Drives PC Tool, accessoire 0372462 001
L’outil informatique CASE Drives permet de définir et de lire les paramètres du servomoteur sur le
site. Le raccordement s’effectue par une interface sérielle sur le PC (Laptop) et par une fiche se trouvant sur le servomoteur. Le kit complet se compose de: logiciel avec notice d’installation et
d’utilisation, instructions de montage, fiche de raccordement, câble de raccordement (longueur 1,2 m)
et un convertisseur d’interfaces pour le PC. L’utilisation de cet outil informatique est réservée aux
techniciens de mise en service et de maintenance ainsi qu’aux utilisateurs expérimentés.
Le dernier réglage est prioritaire, qu’il soit effectué au moyen du commutateur de codage ou au
moyen de CASE Drives. Pour éviter que les réglages effectués au moyen de CASE Drives ne soient
effacés, le commutateur de codage devra d’abord être supprimé (outil spécial inclus).
Sauter Components
7151362002 05
AVM 105S...115S
51.362/5
Remarques concernant l'étude et le montage
La pénétration de condensats, gouttes d'eau, etc. dans le servomoteur par la tige de vanne est à
éviter.
Lors du raccordement électrique, la section transversale du câble utilisé devra être choisie en fonction
de la puissance absorbée et de la longueur du câble. Nous recommandons toutefois d'utiliser, dans
tous les cas, une section transversale de 0,75 mm² au moins.
Le montage servomoteur / vanne est réalisé par encliquetage de la tige et vissage de l'écrou à collerette. L'accouplement de la tige de vanne est réalisé automatiquement par utilisation de la commande
manuelle et réalisation de 100% de la course ou par application de la tension. Pour le démontage, le
servomoteur et la tige de vanne sont d'abord séparés, puis l'écrou à collerette. Livraison d'usine en
position médiane.
Le concept moteur pas à pas avec électronique permet la marche en parallèle de servomoteurs de
vannes de même type SUT.
Le nombre maximal d'accessoires pour un servomoteur est 1 contact auxiliaire inverseur.
Les commutateurs de codage sont accessibles dans un orifice aménagé sous un cache noir dans le
capot du boîtier. L'accessoire contact auxiliaire est vissé sur le capot supérieur de servomoteur. Afin
de pouvoir réaliser la liaison mécanique, le bouton d'indication doit d'abord être supprimé. Une nouvelle indication est visible sur le capot de l'accessoire.
Attention, le boîtier ne doit pas être ouvert.
Montage à l'extérieur. Si les appareils doivent être installés en dehors du bâtiment, nous conseillons
de prévoir une protection supplémentaire contre les intempéries.
Informations techniques complémentaires
La partie supérieure du boîtier avec couvercle, bouton d'indication et cache contient le moteur pas à
pas et l'électronique SUT. La partie inférieure du boîtier contient les engrenages sans entretien.
Contacts auxiliaires inverseurs
Pouvoir de coupure max. 230 V AC, courant min. 20 mA pour 20 V
Pouvoir de coupure max. 4...30 V DC, courant 1...100 mA
Puissance absorbée:
Type
Durée course
AVM 105S F132
s
35
60
120
AVM 115S F132
60
120
Condition
En service
En arrêt
En service
En arrêt
En service
En arrêt
En service
En arrêt
En service
En arrêt
Puissance
active P
W
2,45
0,35
4,8
0,35
2,2
0,35
4,9
0,35
2,25
0,35
Puissance
apparente S
VA
4,75
0,8
8,5
0,8
4,25
0,8
8,7
0,75
4,3
0,75
Conformité CE
Directives CEM 2004/108/CE
EN 61000-6-1
EN 61000-6-3
EN 61000-6-4
Sauter Components
7151362002 05
51.362/6 AVM 105S...115S
Schéma de raccordement
A10450
Croquis d'encombrement
372145, 372286
Ø33
Ø8
55,8
107,1
60
63
3,2
5
10
15
32
2,5
0372249 001
Ø16
Ø42
Z10214
35
372273
122
70
2,5
Ø33
Ø26,7
Ø33
SW30
Ø8
Ø26,5
126,7
3,2
15,5
10
10
24
Accessoires
MM 01/02
372145 001
372145 002
R D BN BK
RD BN BK GN GY VT
03
A 09782
Printed in Switzerland
Nous nous réservons le droit
d'apporter, sans avis préalable,
toutes modifications que nous jugerons nécessaires au matériel décrit.
© Fr. Sauter SA, CH-4016 Bâle
7151362002 05
Sauter Components
A10183
4
8
M10203
