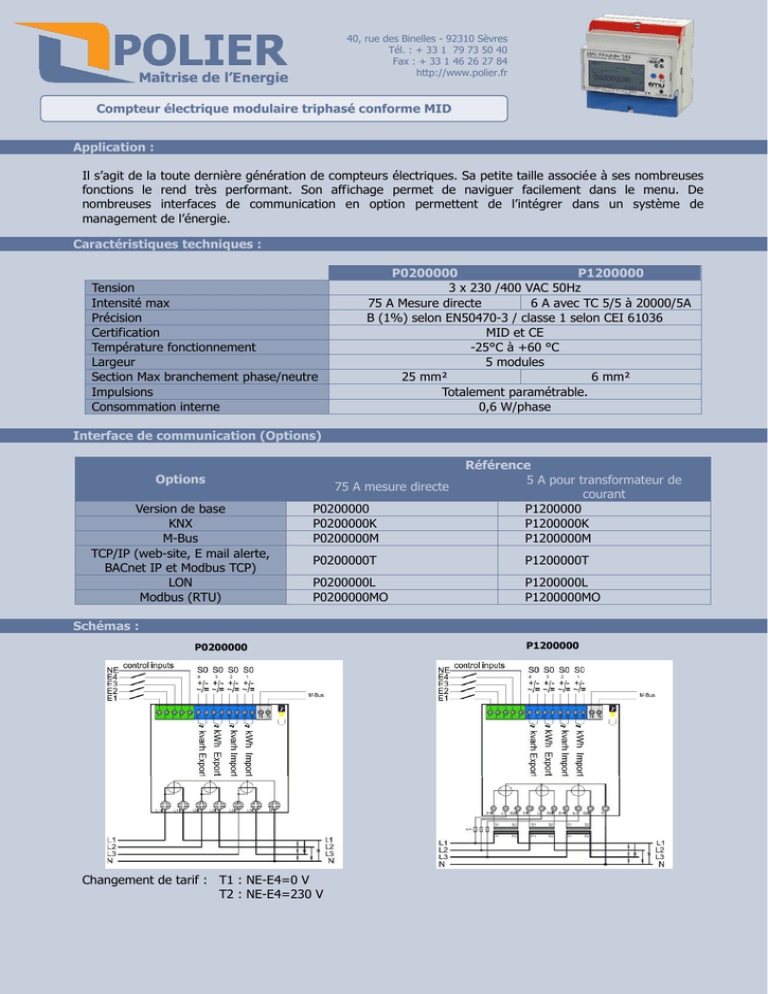

Compteur électrique modulaire triphasé conforme MID

Compteur électrique modulaire triphasé conforme MID
Application :
Il s’agit de la toute dernière génération de compteurs électriques. Sa petite taille associée à ses nombreuses
fonctions le rend très performant. Son affichage permet de naviguer facilement dans le menu. De
nombreuses interfaces de communication en option permettent de l’intégrer dans un système de
management de l’énergie.
Caractéristiques techniques :
P0200000
P1200000
Tension
3 x 230 /400 VAC 50Hz
Intensité max
75 A Mesure directe
6 A avec TC 5/5 à 20000/5A
Précision
B (1%) selon EN50470-3 / classe 1 selon CEI 61036
Certification
MID et CE
Température fonctionnement
-25°C à +60 °C
Largeur
5 modules
Section Max branchement phase/neutre
25 mm²
6 mm²
Impulsions
Totalement paramétrable.
Consommation interne
0,6 W/phase
Interface de communication (Options)
Options
Référence
75 A mesure directe
5 A pour transformateur de
courant
Version de base
P0200000
P1200000
KNX
P0200000K
P1200000K
M-Bus
P0200000M
P1200000M
TCP/IP (web-site, E mail alerte,
BACnet IP et Modbus TCP)
P0200000T
P1200000T
LON
P0200000L
P1200000L
Modbus (RTU)
P0200000MO
P1200000MO
Schémas :
Changement de tarif : T1 : NE-E4=0 V
T2 : NE-E4=230 V
P0200000
P1200000
40, rue des Binelles - 92310 Sèvres
Tél. : + 33 1 79 73 50 40
Fax : + 33 1 46 26 27 84
http://www.polier.fr

Paramétrage du rapport de TC :
Se déplacer dans le menu comme indiqué dans le tableau ci-dessus jusqu’à rapport du TC.
Appuyer sur le bouton jaune se trouvant à droite sous la capot rouge.
La valeur modifiable clignote.
A l’aide du bouton rouge, sélectionner la valeur à modifier. A l’aide du bouton bleu, modifier la valeur.
Enregistrer la valeur en appuyant 5 secondes sur le bouton jaune.
La valeur enregistrée est alors affichée.
Réglage de la sortie d’impulsion :
La sortie d’impulsion peut être entièrement paramétrée.
Nombre d’impulsions 0.001 à 10 000 impulsions/KWh
Durée d’impulsions : 1, 2, 4, 10, 20, 40, 50, 100, 125, 250 ms.
Reset :
Sélectionner le paramètre à remettre à zéro. Appuyer sur le bouton jaune. No reset clignote. Sélectionner avec le
bouton bleu RESET. Appuyer 5 secondes sur le bouton jaune ce qui remet le paramètre à zéro.
Affichage :
(L’affichage est en anglais ou allemand)
Sens du courant
Unité
Puissance
instantanée
Tarif actif
Description de
l’affichage
Total
Ordre des phases
Mode

Bouton de réglage et paramétrage :
Vous avez trois boutons pour les réglages:
Permet le réglage de certains paramètres. Il se trouve à droite sous le capot supérieur.
Permet de se déplacer dans le menu et régler des paramètres
Permet de se déplacer dans le menu et régler des paramètres
Structure du menu :
Vous pouvez à l’aide des boutons bleu et rouge vous déplacer de la manière suivante dans le menu.
 Déplacement avec le bouton rouge
 bouton bleu
kWh
Energie active consommée
Total
Tarif 1 Total
Tarif 1 L1
Tarif 1 L2
Tarif 1 L3
Tarif 2 Total
Tarif 2 L1
Tarif 2 L2
Tarif 2 L3
kvarh
Energie réactive consommée
Total
Tarif 1 Total
Tarif 1 L1
Tarif 1 L2
Tarif 1 L3
Tarif 2 Total
Tarif 2 L1
Tarif 2 L2
Tarif 2 L3
kWh
Energie active produite
Total
Tarif 1
Tarif 2
kvarh
Energie réactive produite
Total
Tarif 1
Tarif 2
kW
Puissance active Totale
Phase L1
Phase L2
Phase L3
Min L1
Min L2
Min L3
Max L1
Max L2
Max L3
Kvar
Puissance réactive Totale
Phase L1
Phase L2
Phase L3
kVA
Puissance apparente
Phase L1
Phase L2
Phase L3
A
Intensité Totale
Phase L1
Phase L2
Phase L3
Min L1
Min L2
Min L3
Max L1
Max L2
Max L3
V
Tension Totale L1
Phase L2
Phase L3
Min L1
Min L2
Min L3
Max L1
Max L2
Max L3
V
Tension Phase Phase L1 L2
Phase L2 L3
Phase L3 L1
Cos Phi
Cos Phi L1
Cos Phi L2
Cos Phi L3
Puissance Active Max consommé
Max Tarif 1
Max Tarif 2
Période de
mesure
Hz
Fréquence
Nombre coupures tension
Date
Temps
Code erreur
Check
Rapport transformateur de courant
Réglage
Adresse compteur
Période de
mesure
Poids de
l’impulsion
Durée d’impulsion
Langue
Adresse M-Bus ou
ID Neuron
Baud ou
adresse IP
Subnet
Gateway
Remise à zéro
Registres Min/Max
Puissance
Active Max
Nbr coupures
tension
Test d’affichage
Pour régler les paramètres jaunes, appuyer sur le bouton jaune, régler le paramètre avec le bouton bleu et rouge, puis enregistrement votre réglage en appuyant 5 secondes
sur le bouton jaune.
