Brochure systèmes de mesure des précipitations

Systèmes de mesure de précipitations
Pluviomètres et enregistreurs de précipitations
www.seba.de C08_Niederschlagsmesssysteme_f 04.09.2013
Description
l
l
l
l
l
l
l
Système à pesée ou à augets basculants
Pluviomètres de grande précision avec sortie impulsion
(0,1 mm ou 0,2 mm)
Stabilité à long terme
Acquisition de données à l'aide d'un enregistreur UnilogLight pour
l'archivage numérique des impulsions provenant des pluviomètres
Chauffage et dispositif anti-oiseaux en option
Support tube ou support spécifique avec ouverture
Possibilité de transmission des données mesurées
par GSM/GPRS ou satellite
Fabrication du RG-50
Station de mesure RG 100
avec transmission des
données via IRIDIUM
Pluviomètre
RG 50
Pluviomètre
TRW
Station télémétrique avec
pluviomètre
RG-50
avec support tube Station pluviométrique
TRW
Station
piézométrique
avec RG-50
Installation d'un RG-100 au
Moyen-Orient
Nous sommes certifiés
ISO 9001:2008
La qualité est notre standard
Numéro de certificat 01150509
QZV
Enregistreur
UnilogLight

2 2
Surface de captation , 400 cm ou 500 cm
Durée d'enregistrement : en fonction du type d'enregistreur de données (ex. : UnilogLight, UnilogCom)
Sortie : impulsion potentiel libre
Résolution : 1 basculement = 0,1 mm ou 1 basculement = 0,2 mm
Récipient de collecte :plastique 5 L
Récipient de mesure : (DIN 58667) plastique,
3
200 cm = 10 mm de précipitations
Dimensions : (hauteur, largeur, profondeur) 620x225x285 mm
Poids : 13kg
2
:200 cm
RG 50
Pluviomètre RG50 avec système à augets basculants
Boîtier laqué
2
Surface de captation : 200 cm , option : 400 cm
Résolution : 1 basculement = 0,1 mm de précipitations
ou 1 basculement = 0,2 mm de précipitations
Chauffage : 15 W, 24 V, point de commutation +4 °C,
commutation +3 °C
Pouvoir de coupure du contact :3 W
Commutation tension continu : 150 V
Commutation courant continu : 0,25 A
Sortie : impulsion contact REED (potentiel libre)
Auget basculant : plastique
Dimensions : hauteur 346 mm, Ø 205 mm
Poids : 3,9kg
: alu, 2
Données techniques
Pluviomètre de grande précision avec sortie impulsion, comme capteur pour système
d'enregistrement des données (ex. : UnilogLight) et dispositifs de transmission des données
(GSM/GPRS, satellite, etc), système de basculement en plastique avec roulement à billes et
vis de réglage.
Le pluviomètre peut être équipé, en option, d'un chauffage pour des utilisations dans des
régions froides dans lesquelles le risque de gel existe.
RG 100
Pluviomètre RG100 avec système à augets basculants
Pluviomètre RG100 avec système à augets intégré. Boîtier spécial en fonte d'aluminium très compact et sûr. La
fermeture sécurisée de SEBA empêche tout accès non autorisé. Les enregistreurs de données SEBA se montent
facilement dans le coffret (ex. : UnilogLight, UnilogCom)
Système à augets basculants
TRW
Pluviomètre TRW avec système à pesée
Surface de captation : 00 cm² 205 cm²
Plage de mesure des
précipitations : 750 mm 250 mm 1500 mm
Dimensions :Ø 360x540 Ø 360x380 Ø 385*650 mm
Poids :8,0 kg 8,0 kg 9,5 kg
Précision : 0,1 %
Intensité max. de la pluie : 120 mm/min
Résolution : 0,001 mm
Interface série : SDI-12
Sortie impulsion : 1; 0,1; 0,01 mm
200 cm² 5
Le système à pesée est utilisable pour tous types de précipitations : liquide,
2
solide ou mixte (400cm sur demande)
TRW
système à pesée
TRW 200 / 750 mm

Pour l'enregistrement numérique d'impulsions de précipitations / augets basculants ensemble avec date et heure.
Le RDS-2 se distingue par sa simplicité d'utilisation, sa fiabilité élevée, un boîtier robuste et compact et d'un clavier
muni d'un folio étanche.
Interface : RS 232 COM Port (&RS485 ou SD112)
Mémoire : 4 MB
Capacité mémoire :environ 280 000 mesures
Contrôlleur: 3R2C 32 Bit avec Watchdog intégré
Alimentation électrique : 9V batterie bloc
Clavier : LCD, 3x12 numéros
Boîtier : boîtier en aluminium avec clavier à
membrane IP 65
Dimensions : l/L/H 85 x 143 x 38 mm
Poids : environ 250 g
Température de fonctionnement : -30 °C ... +70 °C

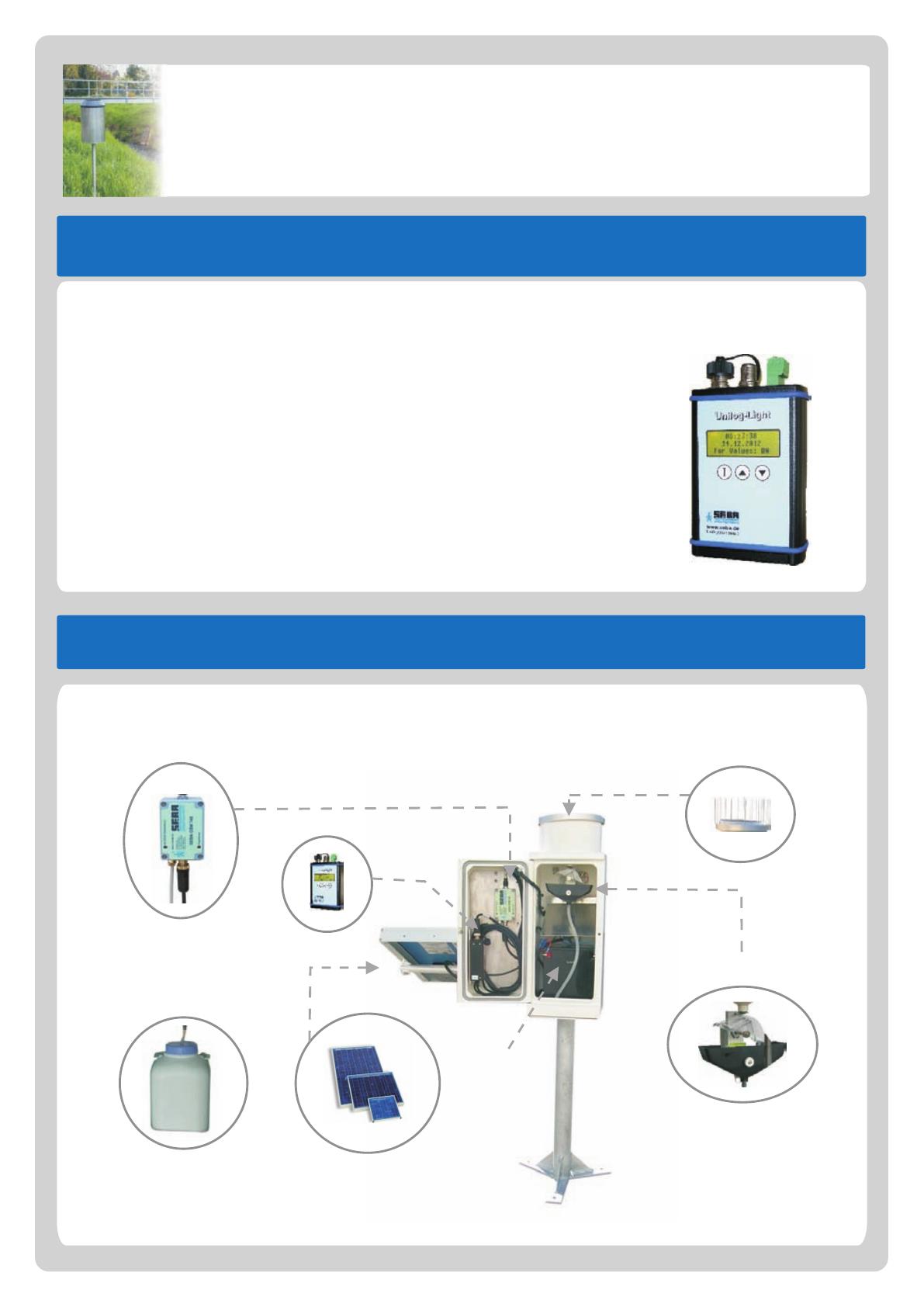

Station de mesure complète
Pluviomètre SEBA en combinaison avec un enregistreur de données et un
système de transmission – tout vient d'une seule main
Possibilité de transmission
des données par modem
GSM / GPRS
Alimentation du système par
panneaux solaires
Support tube
Station pluviométrique avec
transmission des données et
alimentation électrique autonome
Option dispositif
anti-oiseaux
Récipient de mesure
g
e
t
u
s
a
b
à a
s
e
c
u
m
l
è
a
t
n
s
t
y
s
S
Batterie
Humidité : 0-100%
Alimentation électrique : 5...30 VDC
Indice de protection : IP65
Consommation électrique : 0,4 Ah/jour
Chauffage : Option
Température de fonctionnement : -40 °C ...+70 °C (+/- 0,5 °C)
Température de stockage -40 °C ... +70 °C
Le pluviomètre TRW a
remporté, avec succès, le
test de comparaison WMO
Acquisition de données
Enregistreur de données de précipitations type UnilogLight
Pour une description plus détaillée de nos solutions de transmission des données, veuillez consulter une brochure dédiée.
TRW 500 / 250mm
UnilogLight

SEBA Hydrometrie GmbH & Co. KG
Gewerbestr. 61a • D-87600 Kaufbeuren • Germany
Tel.: [phone] / 9648-0
Fax: [phone] / 9648-48
E-Mail: [email protected]
Internet: www.seba.de
Avec un système de siphonage intégré (système Hellmann) et un enregistrement sur tambour ou bande.
Le stylet est déplacé par un flotteur dans le siphon, en relation avec la quantité de pluies. Avec une hauteur de
10mm, on active une vidange automatique du cylindre par une dérivation de la pluie dans le récipient de collecte.
Un jaugeage à l'aide du récipient de calibration pour un contrôle est possible à tout moment. Après une vidange du
cylindre, le stylet retourne à la position zéro de la ligne. Le boîtier et l'entonnoir de collecte sont en aluminium
laqué. Il s'agit d'une construction très robuste avec une serrure et des charnières renforcées, comme le support
tube pour un montage au sol.
HRG/T
2
Surface de captation 200 cm
Durée d'enregistrement :1 bzw. 7 journées
Mécanisme de l'horloge : remontage manuel
Hauteur de l'écriture : 80 mm = 10 mm de précipitations
Résolution : 0,1 mm
Récipient de collecte : plastique 5 L
3
Récipient de mesure : 200 cm = 10mm de précipitations
Dimensions : (hauteur, boîtier, toit)
1000 mm x 238 mm x 372 mm
Poids : environ 13kg
:
(préciser à la commande)
Modèle HRG 200
Pluviographe à papier type HRG 200
Fotos: © SEBA Hydrometrie GmbH & Co. KG, Pixelio.de
Données techniques
Chauffage et accessoires Pour tous types avec augets basculants ::
-en hiver, 2 positions de réglage à l'aide d'un thermostat,
puissance de chauffage de 60 watts, alimentation 24 V.
-Entonnoir chauffant (RG50 et RG100), pour éviter les
calottes de neige, puissance du chauffage 15 watts.
-Collerette chauffante
-Boîtier alimentation IP40,220/24 VAC/ 200 va pour
l'alimentation électrique du chauffage
-Boîtier alimentation IP 40,220/24 VDC/60 VA prévu
pour un montage en extérieur
-Dispositif anti-oiseaux avec bague de serrage
- Unité auget basculant additionnelle ou pour un
montage ultérieur comme capteur pour l'enregistreur ou
pour le système de transmission. Données techniques
identiques au RG100.
Chauffage RG100 permet de chauffer la partie interne Convertisseur impulsion courant
sortie 0/4-20mA = 0-10 mm de précipitations, configurable
sur 50-1600 impulsions, alimentation 220 V ou 24 V.
Pour RG 50 / RG 100
-Support tube 2”
avec bride
Hauteur totale capteur inclus :
1.200 mm pour un montage
sécurisé du pluviomètre
Options
HRG 200/T
Enregistreur à tambour
