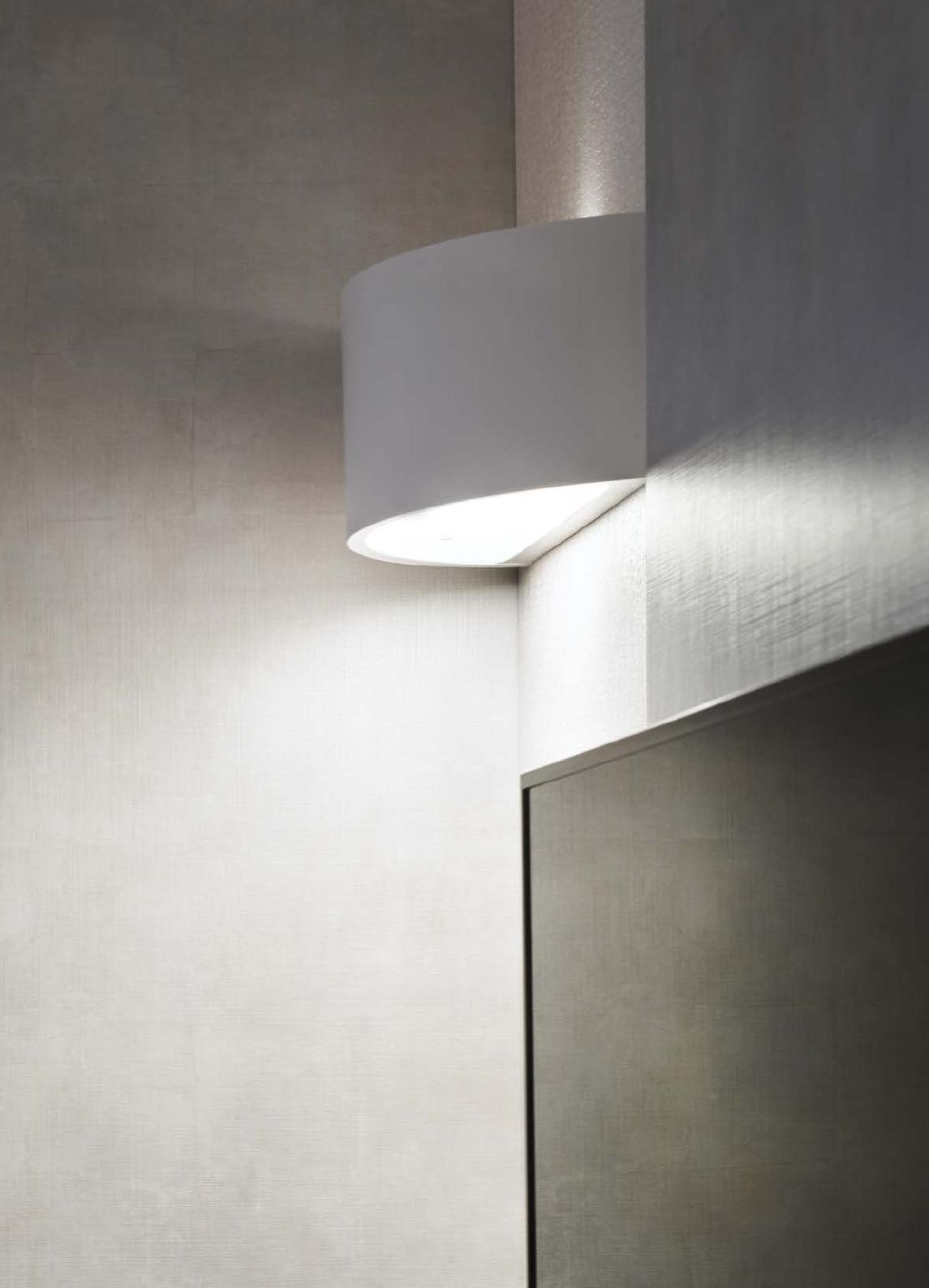

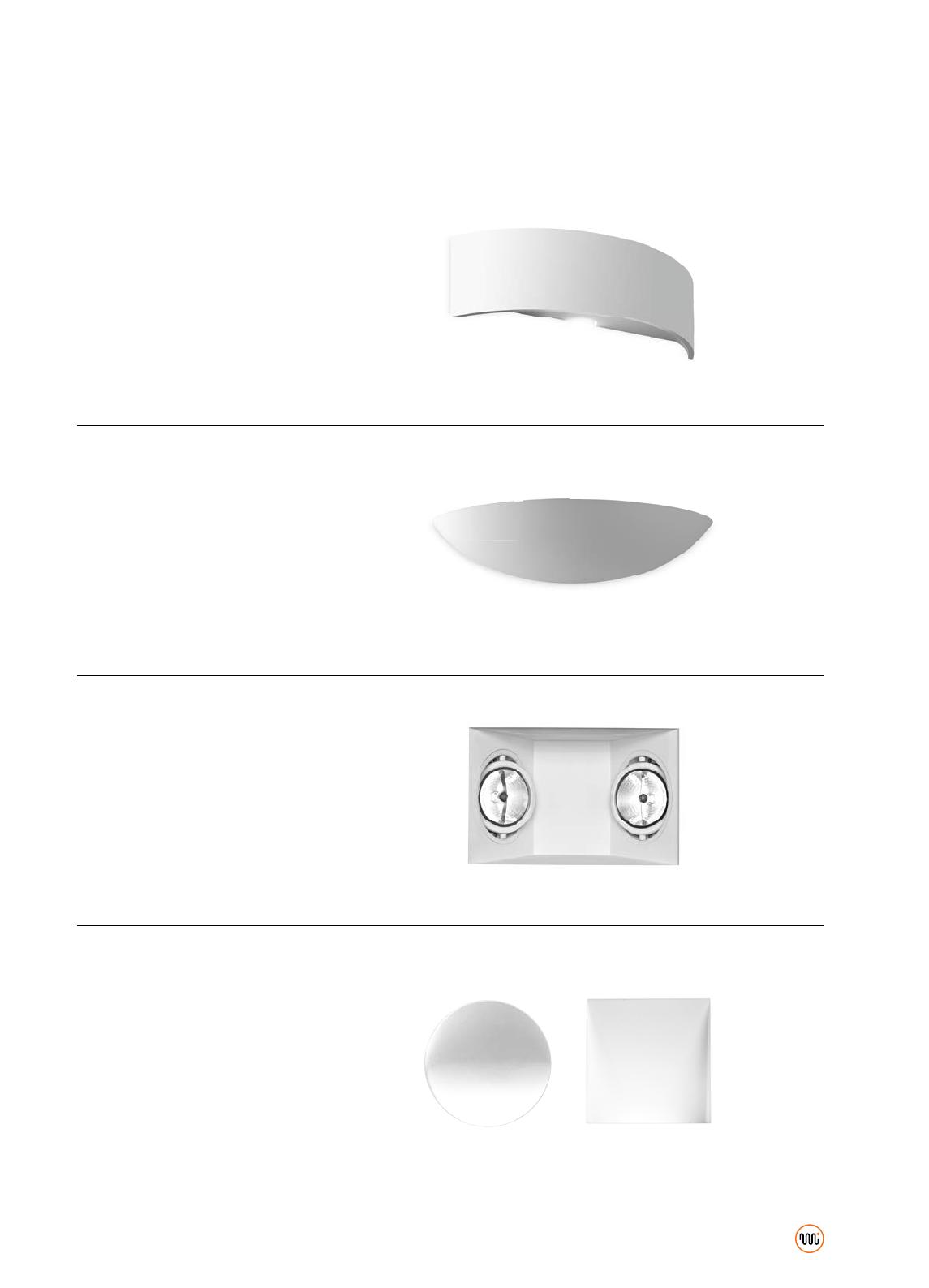

478 / 479 I CALCHI design: Marco Casamonti, Alessandro Papotti, Luisa Bocchietto, Emanuele Nicosia, Anna Visconti, Claudio Nardi I CALCHI VENTAGLIO / NASTRO page 482 LEAF page 484 RASO SPOT page 486 WALL CIRCLE / WALL SQUARE page 490 480 481 I CALCHI VENTAGLIO / NASTRO appareil à mur Corps Sources Alimentations Aide à la commande Corps en mélange de plâtre et de résine, résistant à la chaleur. Lampes fluorescentes compactes de différentes puissances, lampes halogènes à tension de réseau. Alimentation électromagnétique ou électronique pour la version fluorescente. Dans les versions halogènes, l'alimentation se fait à la tension du réseau électrique. Pour une commande correcte, il est nécessaire de composer l'appareil avec son système d'électrification. IP20 Ventaglio émission directe-indirecte 482 Nastro émission directe-indirecte AL A55 FL TC-D AL QT-DE12 FL TC-DE FL TC-F Distribution lumineuse directe-indirecte en fonction de la forme du corps et de la lampe choisie. Lumière diffuse directe-indirecte Ventaglio Corps (mm) Référence 300×185 82457.05 185 Ventaglio Source Puissance Culot kg AL QT-DE12 160W R7s 0,60 82491.00 Référence 1,20 82492.00 Fonctionnement sur réseau électrique FL TC-D 26W G24d-3 300 230V / 50Hz 150 Alimentation électromagnétique intégrée Nastro Corps (mm) kg 300×125 400×135 520×150 1,00 1,10 1,25 Référence 125 82465.05 82466.05 82467.05 Source Puissance Culot kg AL A55 77W E27 0,60 82552.00 Référence 1,20 82550.00 300 125 Fonctionnement sur réseau électrique FL TC-D 26W G24d-3 230V / 50Hz Alimentation électromagnétique intégrée FL TC-DE 26W G24q-3 135 0,90 82551.00 2,85 82553.00 220-240V / 50-60Hz Alimentation électronique intégrée FL TC-F* 36W 2G10 400 130 230V / 50Hz Alimentation électromagnétique intégrée FL TC-F* 36W 2G10 2,50 82554.00 230V / 50Hz 150 Alimentation électronique intégrée * Uniquement pour Nastro 520×150 520 150 05 Blanc plâtre Finition blanc mat. Tous les appareils peuvent être peints avec une peinture à l'eau. 483 I CALCHI LEAF appareil à mur Corps Sources Alimentations Accessoires Corps en mélange de plâtre et de résine, résistant à la chaleur. Lampes fluorescentes compactes de différentes puissances, lampes halogènes à tension de réseau, lampes à halogénures métalliques. Alimentation électromagnétique ou électronique pour la version fluorescente. Dans la version à halogénures métalliques, une alimentation de type électromagnétique est disponible. Dans les versions halogènes, l'alimentation se fait à la tension du réseau électrique. Sur certains modèles, un système d'électrification électromagnétique avec lampe de lampe de secours ou en version avec éclairage de secours pour 1 heure de service continu est disponible Écran de protection pour lampes fluorescentes. Aide à la commande Pour une commande correcte, il est nécessaire de composer l'appareil avec son système d'électrification. IP20 Émission indirecte 484 AL A55 FL TC-D AL QT-DE12 FL TC-DE FL TC-L MH Distribution lumineuse indirecte en fonction de la forme du corps et de la lampe choisie. Lumière indirecte 130 Leaf (corps + électrification) Source Puissance Culot kg AL A55 AL QT-DE12 57W 120W E27 R7s 1,00 1,00 300 Référence 82397.00 82398.00 120 Fonctionnement sur réseau électrique Appareil composé du corps et du système d'électrification, non peint 130 Leaf Corps (mm) kg 300×H120×130 300×H150×150 380×H190×190 410×H120×170 610×H140×250 1,00 1,00 1,10 1,00 1,10 300 Référence 82415.05 82395.05 82400.05 82410.05 82405.05 120 150 300 Leaf Source Puissance Culot kg AL A55 AL QT-DE12 77W 160W E27 R7s 0,50 0,50 Référence 82490.00 82491.00 150 Fonctionnement sur réseau électrique FL TC-D FL TC-L1 26W 36W G24d-3 2G11 190 0,80 2,90 82492.00 82493.00 5,10 5,30 5,40 82500.00 82498.00 82499.00 2,50 82494.00 380 230V / 50Hz Alimentation électromagnétique intégrée 190 MH1 70W 150W 150W MH1* RX7s RX7s-24 RX7s-24 170 410 230V / 50Hz Alimentation électromagnétique intégrée FL TC-DE2 26W G24q-3 120 230V / 50Hz Alimentation électromagnétique intégrée Appareil avec éclairage de secours pour 1 heure de service continu 250 610 * Avec lampe de secours AL QT-15 / 100 W / culot B15d Uniquement pour Leaf 610×H 140×250 2 Uniquement pour Leaf 380×H 190×190 1 140 05 Blanc plâtre Finition blanc mat. Tous les appareils peuvent être peints avec une peinture à l'eau. Accessoires Écran de protection pour lampes fluorescentes Appareils : Appareils : 300×H 120×130 réf. 92415.00 300×H 150×150réf. 92395.00 380×H 190×190réf. 92400.00 410×H 120×170 610×H 140×250 réf. 92410.00 réf. 92405.00 485 I CALCHI RASO SPOT encastré orientable Corps Sources Alimentations Accessoires Corps en mélange de plâtre et de résine, résistant à la chaleur. Support de lampe basculant en acier peint. Lampes halogènes à très basse tension avec réflecteur incorporé AR111 de 100 W. Alimentation électronique disponible comme accessoire. Transformateur électronique de 105 W ou 210 W. Verre de protection pour lampes AR111. IP20 Montage sur faux plafond Raso Spot 1× 486 Raso Spot 2× émissions côte à côte Raso Spot 2× émissions opposées Émission en fonction du type d'ouverture du faisceau de la lampe utilisée. AL AR111 Raso Spot 1× Source Tension Puissance Culot kg AL AR111 12V 100W G53 5,00 Référence 82483.05 164,5 278x278 280×280 Raso Spot 2× émissions côte à côte Source Tension Puissance Culot kg AL AR111 12V 2×100W G53 8,10 Référence 82487.05 164,5 478 278 280×480 Raso Spot 2× émissions opposées Source Tension Puissance Culot kg AL AR111 12V 2×100W G53 7,10 Référence 82486.05 164,5 388 278 Alimentation électronique disponible comme accessoire 280×390 05 Blanc plâtre Finition blanc mat. Support de lampe peint blanc. Tous les appareils peuvent être peints avec une peinture à l'eau Accessoires Verre de protection pour lampes AR111 réf. 92090.00 Transformateur électronique 105 W dimmable IGBT 118×H 21×35 230-240 V / 50-60 Hz réf. 4.94094.81 Transformateur électronique 210 W dimmable IGBT 167×H 34×46 230-240 V / 50-60 Hz réf. 4.94095.00 487 488 489 I CALCHI WALL CIRCLE / WALL SQUARE encastré en affleurement Corps Sources Alimentations Aide à la commande Corps en mélange de plâtre et de résine, résistant à la chaleur, coffrage en tôle pliée. Lampes fluorescentes compactes 13 W, 18 W ou 26 W. Alimentation électromagnétique intégrée. Pour une commande correcte, il est nécessaire de composer l'appareil avec son système d'électrification et le coffrage pour placoplâtre. IP20 Wall Circle 490 Wall Square FL TC-D Asymétrique Wall Circle / Wall Square Corps (mm) kg Wall Circle Wall Square 1,10 Wall Circle Référence 82476.05 82475.05 320 Installation Wall Circle / Wall Square Source Puissance Culot kg FL TC-D 13W 18W 26W G24d-1 G24d-2 G24d-3 4,40 Référence 82535.00 82536.00 82537.00 320 230V / 50Hz 320×320 Wall Circle / Wall Square Coffrage pour placoplâtre obligatoire (mm) 320×407×80 Wall Square Référence 38592.00 320 320 320×320 Alimentation électromagnétique intégrée 05 Blanc plâtre Finition blanc mat. Tous les appareils peuvent être peints avec une peinture à l'eau. Montage 1.Monter les étriers de fixation sur la structure ou au bord du placoplâtre. 2.Monter le corps en plâtre au moyen des attaches encliquetables. 3.Araser la périphérie du corps et insérer le système d'électrification, la lampe et l'écran de protection. 491 492 493
