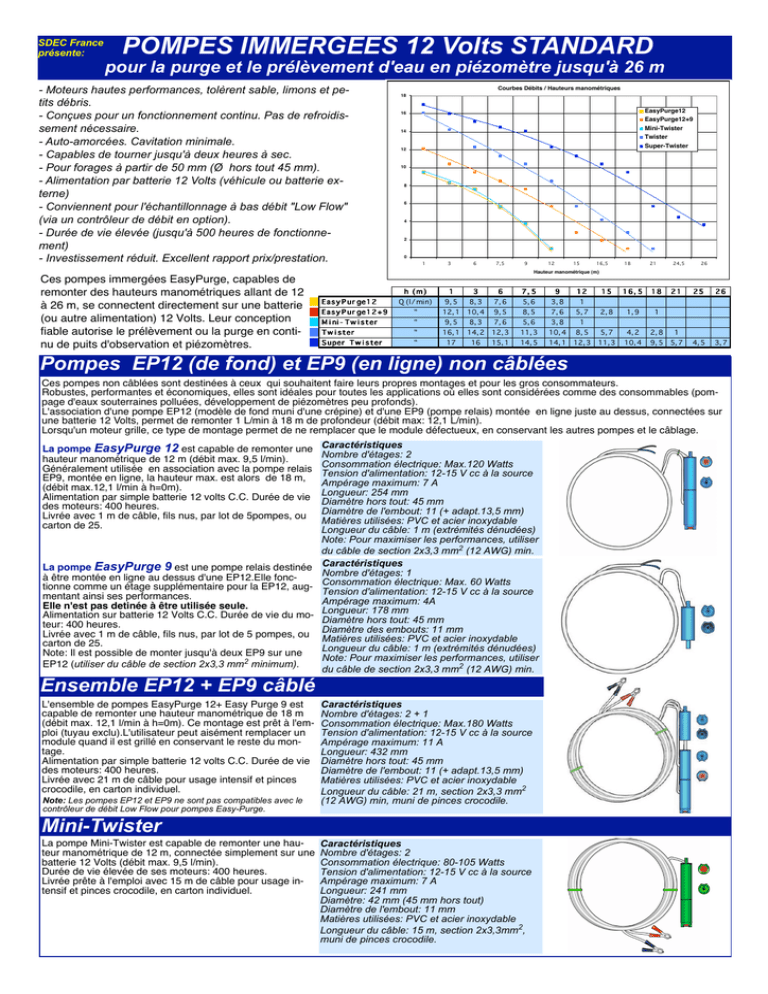

POMPES IMMERGEES 12 Volts STANDARD

Téléchargement

pour la purge et le prélèvement d'eau en piézomètre jusqu'à 26 m

La pompe Mini-Twister est capable de remonter une hau-

teur manométrique de 12 m, connectée simplement sur une

batterie 12 Volts (débit max. 9,5 l/min).

Durée de vie élevée de ses moteurs: 400 heures.

Livrée prête à l'emploi avec 15 m de câble pour usage in-

tensif et pinces crocodile, en carton individuel.

Caractéristiques

Nombre d'étages: 2

Consommation électrique: 80-105 Watts

Tension d'alimentation: 12-15 V cc à la source

Ampérage maximum: 7 A

Longueur: 241 mm

Diamètre: 42 mm (45 mm hors tout)

Diamètre de l'embout: 11 mm

Matières utilisées: PVC et acier inoxydable

Longueur du câble: 15 m, section 2x3,3mm2,

muni de pinces crocodile.

Mini-Twister

Caractéristiques

Nombre d'étages: 2

Consommation électrique: Max.120 Watts

Tension d'alimentation: 12-15 V cc à la source

Ampérage maximum: 7 A

Longueur: 254 mm

Diamètre hors tout: 45 mm

Diamètre de l'embout: 11 (+ adapt.13,5 mm)

Matières utilisées: PVC et acier inoxydable

Longueur du câble: 1 m (extrémités dénudées)

Note: Pour maximiser les performances, utiliser

du câble de section 2x3,3 mm

(12 AWG) min.

La pompe EasyPurge 12 est capable de remonter une

hauteur manométrique de 12 m (débit max. 9,5 l/min).

Généralement utilisée en association avec la pompe relais

EP9, montée en ligne, la hauteur max. est alors de 18 m,

(débit max.12,1 l/min à h=0m).

Alimentation par simple batterie 12 volts C.C. Durée de vie

des moteurs: 400 heures.

Livrée avec 1 m de câble, fils nus, par lot de 5pompes, ou

carton de 25.

Caractéristiques

Nombre d'étages: 1

Consommation électrique: Max. 60 Watts

Tension d'alimentation: 12-15 V cc à la source

Ampérage maximum: 4A

Longueur: 178 mm

Diamètre hors tout: 45 mm

Diamètre des embouts: 11 mm

Matières utilisées: PVC et acier inoxydable

Longueur du câble: 1 m (extrémités dénudées)

Note: Pour maximiser les performances, utiliser

du câble de section 2x3,3 mm

(12 AWG) min.

La pompe EasyPurge 9 est une pompe relais destinée

à être montée en ligne au dessus d'une EP12.Elle fonc-

tionne comme un étage supplémentaire pour la EP12, aug-

mentant ainsi ses performances.

Elle n'est pas detinée à être utilisée seule.

Alimentation sur batterie 12 Volts C.C. Durée de vie du mo-

teur: 400 heures.

Livrée avec 1 m de câble, fils nus, par lot de 5 pompes, ou

carton de 25.

Note: Il est possible de monter jusqu'à deux EP9 sur une

EP12 (utiliser du câble de section 2x3,3 mm2 minimum).

Ensemble EP12 + EP9 câblé

Ces pompes non câblées sont destinées à ceux qui souhaitent faire leurs propres montages et pour les gros consommateurs.

Robustes, performantes et économiques, elles sont idéales pour toutes les applications où elles sont considérées comme des consommables (pom-

page d'eaux souterraines polluées, développement de piézomètres peu profonds).

L'association d'une pompe EP12 (modèle de fond muni d'une crépine) et d'une EP9 (pompe relais) montée en ligne juste au dessus, connectées sur

une batterie 12 Volts, permet de remonter 1 L/min à 18 m de profondeur (débit max: 12,1 L/min).

Lorsqu'un moteur grille, ce type de montage permet de ne remplacer que le module défectueux, en conservant les autres pompes et le câblage.

Ces pompes immergées EasyPurge, capables de

remonter des hauteurs manométriques allant de 12

à 26 m, se connectent directement sur une batterie

(ou autre alimentation) 12 Volts. Leur conception

fiable autorise le prélèvement ou la purge en conti-

nu de

uits d'observation et

iézomètres.

Caractéristiques

Nombre d'étages: 2 + 1

Consommation électrique: Max.180 Watts

Tension d'alimentation: 12-15 V cc à la source

Ampérage maximum: 11 A

Longueur: 432 mm

Diamètre hors tout: 45 mm

Diamètre de l'embout: 11 (+ adapt.13,5 mm)

Matières utilisées: PVC et acier inoxydable

Longueur du câble: 21 m, section 2x3,3 mm2

(12 AWG) min, muni de pinces crocodile.

L'ensemble de pompes EasyPurge 12+ Easy Purge 9 est

capable de remonter une hauteur manométrique de 18 m

(débit max. 12,1 l/min à h=0m). Ce montage est prêt à l'em-

ploi (tuyau exclu).L'utilisateur peut aisément remplacer un

module quand il est grillé en conservant le reste du mon-

tage.

Alimentation par simple batterie 12 volts C.C. Durée de vie

des moteurs: 400 heures.

Livrée avec 21 m de câble pour usage intensif et pinces

crocodile, en carton individuel.

- Moteurs hautes performances, tolèrent sable, limons et pe-

tits débris.

- Conçues pour un fonctionnement continu. Pas de refroidis-

sement nécessaire.

- Auto-amorcées. Cavitation minimale.

- Capables de tourner jusqu'à deux heures à sec.

- Pour forages à partir de 50 mm (Ø hors tout 45 mm).

- Alimentation par batterie 12 Volts (véhicule ou batterie ex-

terne)

- Conviennent pour l'échantillonnage à bas débit "Low Flow"

(via un contrôleur de débit en option).

- Durée de vie élevée (jusqu'à 500 heures de fonctionne-

ment)

- Investissement réduit. Excellent rapport prix/prestation.

Note: Les pompes EP12 et EP9 ne sont pas compatibles avec le

contrôleur de débit Low Flow pour pompes Easy-Purge.

Pompes EP12 (de fond) et EP9 (en ligne) non câblées

SDEC France

présente:

((

((mm

mm))

)) 11

11 33

33 66

66 77

77,,

,, 55

55 99

99 11

1122

22 11

1155

55 11

1166

66,,

,, 55

55 11

1188

88 22

2211

11 22

2255

55 22

2266

EEaa

aa ss

ss yy

yy PP

PP uu

uurr

rr gg

ggee

ee11

1122

22 Q (l/min) 9,5 8,3 7,6 5,6 3,8 1

EEaa

aa ss

ss yy

yy PP

PP uu

uurr

rr gg

ggee

ee11

1122

22++

++99

99 " 12, 1 10, 4 9, 5 8, 5 7, 6 5, 7 2, 8 1, 9 1

MM iiii nn

nniiii --

-- TT

TT ww

ww iiii ss

ss tt

ttee

eerr

rr " 9,5 8,3 7,6 5,6 3,8 1

TT ww

ww iiii ss

ss tt

ttee

eerr

rr " 16, 1 14, 2 12, 3 11, 3 10, 4 8, 5 5, 7 4, 2 2, 8 1

SS uu

uupp

ppee

eerr

TT ww

ww iiii ss

ss tt

ttee

eerr

rr " 17 16 15, 1 14, 5 14, 1 12, 3 11, 3 10, 4 9, 5 5, 7 4, 5 3, 7

Courbes Débits / Hauteurs manométrique

1 3 6 7,5 9 12 15 16,5 18 21 24,5 26

Hauteur manométrique (m)

EasyPurge12

EasyPurge12+9

Mini-Twister

Twister

Super-Twister

POMPES IMMERGEES 12 Volts STANDARD

pour la purge et le prélèvement d'eau en piézomètre jusqu'à 26 m

Contrôleur de débit "Low Flow" 12 Vcc

pour pompes Mini-Twister et Twister

pour le prélèvement à faible débit (technique dite de "Low Flow")-nécessite le montage du connecteur "Low Flow" sur le câble de la pompe-

Ce contrôleur de débit, conçu spécialement pour la gamme de pompes 12 Volts standard,

permet d'utiliser les Mini-Twister et Twister (non compatible avec les EP12 et EP9) pour

réaliser des prélèvements à faible débit ("Low Flow"). Il permet un contrôle total sur les mo-

teurs des pompes. Un bouton de réglage permet de réguler le débit à la valeur voulue. Un

réglage sur "1" permettra de prélever à très faible débit; un réglage sur "5" fournira le débit

maximal (= débit obtenu sans le contrôleur).

Note: Cet appareil ne relève pas la tension d'alimentation.

Instructions: Il suffit de brancher le contrôleur de débit sur la batterie puis sur la pompe

(munie d'un connecteur "Low Flow"), de mettre l'appareil sur "ON", et de tourner le bouton

de réglage pour obtenir le débit souhaité.

Conseils importants:

- Ce dispositif est conçu pour fonctionner sur batterie de voiture. Il est recommandé de lais-

ser le véhicule tourner pour obtenir des performances optimales. L'alternateur assure le re-

chargement permanent de la batterie

- Il est possible d'utiliser le dispositif sur le véhicule à l'arrêt. Dans ce cas la batterie se dé-

chargera en quelques heures de pompage continu.Pour éviter cela, faire tourner le véhi-

cule pendant 5 minutes toutes les 30 minutes.

- Evitez de décharger la batterie de votre véhicule. Ce dispositif de prélè-

vement étant muni d'un coupe-circuit qui agit si la tension tombe à 11

Volts, quand la batterie atteint cette tension le dispositif s'arrête et redé-

marre toutes les quelques secondes. Cela signifie que la batterie a at-

teint un "niveau critique de charge", et qu'il est temps de redémarrer le

véhicule pour recharger la batterie.

Option connecteur "Low Flow" pour pompes EP9, Mini-Twister et

wister, indispensable pour l'utilisation du contrôleur de débit "Low

Flow": Ce connecteur permet le branchement du contrôleur sur les

pompes 12 V standard. Il est monté sur demande (en usine) sur la

pompe, à la place des pinces crocodile. Nous recommandons de se do-

ter également d'un câble d'adaptation connecteur "Low Flow"/pinces

crocodile permettant utiliser les pompes (munies de connecteurs) aussi

directement sur batterie 12V.

Caractéristiques

Boîter en acier peint étanche (NEMA 4) muni de ventouses caoutchouc pour

fixation sur carosserie, et trous pour fixation permanente

Dimensions: 127(L)x76(l)x76 mm(h)

Poids: 1,4 kg

Tension d'alimentation: 12 Volts cc

Ampérage max: 15 A

Température de fonctionnement:-40 à +62°C

Longueur des câbles:1,2 m

Seuil bas de coupure (tension): 11Volts

Tension de sortie: 0 (réglage mini.) à 11,2 Volts (réglage maxi.)

Fusibles: 25 A et 15 A (type plat à languettes pour automobile)

Fonctionnement sur batterie sans recharge: 40+ minutes, fonction de sa ca-

pacité et de son état de charge

Fonctionnement sur batterie, véhicule en marche: indéfini

SDEC France - Z.I. de la Gare - 37310 Reignac sur Indre - France - Tél. 02 47 94 10 00 - Fax: 02 47 94 17 13

Site internet: http://www.sdec-france.com - Courrier électronique: [email protected]

La pompe Twister est capable de remonter une hauteur

manométrique de 21,25 m, connectée simplement sur une

batterie 12 Volts (débit max. 16,1 l/min).

Durée de vie élevée de ses moteurs: 400 heures.

Livrée prête à l'emploi avec 24,5 m de câble pour usage

intensif et pinces crocodile, en carton individuel.

Caractéristiques

Nombre d'étages: 3

Consommation électrique: 130-180 Watts

Tension d'alimentation: 12-15 V cc à la source

Ampérage maximum: 11 A

Longueur: 368 mm

Diamètre: 42 mm (45 mm hors tout)

Diamètre de l'embout: 11 mm

Matières utilisées: PVC et acier inoxydable

Longueur du câble: 24,5 m, section 2x3,3 mm2,

muni d'un connecteur pour prise allume-cigare et

pinces crocodile.

Twister

La pompe Super-Twister est capable de remonter une hau-

teur manométrique de 26 m (débit 3,8 l/min), connectée

simplement sur une batterie 12 Volts (débit max. 17 l/min).

Elle est munie d'un booster(boîtier convertisseur DC/DC,

tension fixe) pour compenser la chute de tension liée à la

grande longueur de câble.

Durée de vie des moteurs: 400 heures.

Livrée prête à l'emploi avec 27,5 m de câble pour usage in-

tensif et pinces crocodile, en carton individuel.

Note: La technique Low Flow n'est pas possible avec ce

modèle (tension fixe).

Caractéristiques

Nombre d'étages: 3

Consommation électrique: 150-195 Watts

Tension d'alimentation: 12-15 V cc à la source

Ampérage maximum: 18 A

Longueur: 381 mm

Diamètre hors tout: 45 mm

Diamètre de l'embout: 11 mm (+ adapt.13,5 mm)

Matières utilisées: PVC et acier inoxydable

Longueur du câble: 27,5 m, section 2x3,3 mm2,

muni de pinces crocodile.

Super-Twister

Garantie: ATTENTION: Les pompes 12 Volts standard (EP12, EP9, Mini-Twister, Twister et Super-Twister) sont garanties 30 jour

ièces et main d'oeuvre en nos locaux (frais d'expédition exclus), contre les défauts de fabrication. Le contrôleur de débit Low Flow béné

fi-

cie d'une garantie de 6 mois.

Informations sur les performances, l'autonomie et l'alimentation électrique:

Les performances de nos pompes sont directement liées à la tension d'alimentation. Quelques Volts de moins (min.11V) se traduisent pas des per

ormances (hauteur manométrique et débit) dégradées. Inversement, quelques Volts de plus (max.15V) amélioreront celles-ci (ces pompes fonction

ant en courant continu à ampérage soutenu, la perte de tension dans le câble est importante et est fonction de sa longueur et de sa section).

En cas d'alimentation sur batterie, nous conseillons le type scellé (plomb/acide à électrolyte gélifié): 12V, 20 à 30 Ah conseillé pour les pompes sta

ard, et 60Ah (40 Ah min.) pour les PP36, 45 et 61. En utilisation autonome, les batteries de voiture sont moins adaptées car conçues pour fournir

ne intensité élevée pendant de très courtes durées.

Sur batterie (scellée), la durée de fonctionnement en continu d'une pompe correspond à environ la moitié de la capacité de la batterie. Exemple:

ur une batterie 40 Ah, une Twister (I max = 11 A) pourra fonctionner en continu au moins 2 heures, une Mini-Twister (I max = 7 A) au moins 3 heu-

es, et une PP36 (I max. = 26 A) au moins 3/4 d'heure. La capacité de la batterie dépend de l'intensité de décharge: Plus celle-ci est élevée, plus la

apacité est faible. Notez également que la capacité d'une batterie diminue avec la température.

Accessoires et consommables:

- Ces pompes s'utilisent avec du tuyau de Ø 10x12 mm (ou 12x16 mm). Pour le tuyau Ø 12x16 mm, nous

conseillons le montage sur l'embout de la pompe à l'aide d'un manchon de raccord fait de 2 cm de

tube souple (silicone), et sécurisé par un collier en inox. Ce morceau de tube silicone, rendant égale-

ment la jonction pompe/tuyau plus flexible, limite également les risques de casse de l'embout (du fait

de la plus grande rigidité du tuyau Ø 12 x 16 mm).

- Aussi disponible: Clapet anti-retour, à placer sur l'embout de la pompe, avant le tube.

SDEC France

présente:

POMPES 12 Volts Hautes Performances

pour la purge et le prélèvement d'eau en piézomètre jusqu'à 61 m

Ces puissantes pompes immergées, capables de

remonter des hauteurs manométriques allant de 36

à 61 m, se connectent sur une batterie (ou autre ali-

mentation) 12 Volts via un convertisseur de tension

(survolteur) qui permet aussi de contrôler le débit

(prélèvement "Low Flow" possible). Leur conception

fiable autorise le prélèvement ou la purge en conti-

nu de puits d'observation et piézomètres.

Attention: Pour utilisation dans les eaux claires.

Ces pompes, du fait du nombre élevé d'étages,

sont plus sensibles aux fines (sable,limons).

Survolteur/Contrôleur de débit 12->24 Vcc "Low Flow" ou Standard

pour pompes PowerPurge 36 et 45, pour la purge et le prélèvement à faible débit ("Low Flow")

PowerPurge 36

Caractéristiques

Nombre d'étages: 4

Consommation électrique: 150-310 Watts

Tension d'alimentation: 24 V cc à la source

Ampérage maximum: 13 A

Longueur: 495 mm

Diamètre: 42 mm (45 mm hors tout)

Diamètre de l'embout: 11 mm

Matières utilisées: PVC et acier inox.

Longueur du câble: 40 m, section 2x5,3 mm2 (10

AWG), avec connecteur pour survolteur/contrôleur

de débit.

La pompe PowerPurge 36 est capable de remonter une

hauteur manométrique de 36,5 m, connectée simplement

sur son boîtier survolteur/contrôleur de débit spécialement

adapté (aussi disponible en version "Low Flow"), lui

même branché sur une batterie 12 Volts (débit max. 17,4

l/min).Ce dernier transforme la tension d'alimentation de

12 à 24 V, et permet en outre un réglage du débit de la

pompe (la version "Low Flow" autorise les faibles débits).

Durée de vie élevée de ses moteurs: 400 heures. Livrée

prête à l'emploi avec 40 m de câble pour usage intensif

(muni de son connecteur pour survolteur/contrôleur de

débit), en carton individuel.

Caractéristiques

Boîter en acier peint étanche

(NEMA 4) muni de ventouses

caoutchouc pour fixation sur

carosserie, et trous pour fixa-

tion permanente

Dimensions et poids:

- Modèle standard: 127(L)x

76(l) x76 mm(h), 1,4 kg

- Modèle "Low Flow": 177(L)x

127(l) x76 mm(h), 2,3 kg

Tension d'alimentation: 11,5 V

Tension de sortie: 23,8 V (à ré-

glage maxi.)

Ampérage max: 13 A (modèle

"Low Flow") et 15 A (modèle standard)

Température de fonctionnement:-40 à +62°C

Longueur des câbles:1,2 m

Seuil bas de coupure (tension): 11Volt

Tension à la pompe:

- Modèle standard: 10,5 (réglage mini.) à 13,5 Volts (réglage maxi.)

- Modèle "Low Flow": 0 (réglage mini.) à 13,5 Volts (réglage maxi.)

Fusible: 25 A

Fonctionnement sur batterie sans recharge: 20-30 minutes, fonction

de sa capacité et de son état de charge

Fonctionnement sur batterie, véhicule en marche: indéfini

Ce boîtier survolteur/contrôleur de débit, conçu spécialement pour les Power-

Purge 36 et 45 permet de transformer la tension d'alimentation de 12 en 24

Volts (soit 13,5 Volts à la pompe, maximisant ses performances), et permet en

outre un réglage fin du débit de pompage (la version "Low Flow" autorise les

faibles débits).

Le bouton de réglage permet de réguler le débit: Sur la version "Low Flow",

un réglage sur "1" permettra de prélever à très faible débit (il est possible d'at-

teindre un débit nul); un réglage sur "5" fournira le débit maximal(24 V en sor-

tie). Sur la version standard, le contrôle du débit ne débute qu'à "3"; En des-

sous, la tension fournie est celle de la batterie (On ne peut couper complète-

ment le débit); un réglage sur "5" fournira le débit maximal (24 V en sortie).

Instructions: Il suffit de brancher le survolteur/contrôleur de débit sur la batte-

rie puis sur la pompe, de mettre l'appareil sur "ON", et de tourner le bouton de

réglage pour obtenir le débit souhaité. La version "Low Flow" permet un con-

trôle total sur les moteurs de la pompe.

Conseils importants:

-Ce dispositif est conçu pour fonctionner sur batterie de voiture. Il est recom-

mandé de laisser le véhicule tourner pour obtenir des performances optimales.

L'alternateur assure le rechargement permanent de la batterie

-Il est possible d'utiliser le dispositif sur le véhicule à l'arrêt. Dans ce cas la bat-

terie se déchargera rapidement 20-30 minutes en cas de pompage continu.

Pour éviter cela, faire tourner le véhicule pendant 5 min. toutes les 15 min.

- Evitez de décharger la batterie de votre véhicule. Ce dispositif de prélèvement

étant muni d'un coupe-circuit qui agit si la tension tombe à 11 Volts, quand la

batterie atteint cette tension le dispositif s'arrête et redémarre toutes les quel-

ques secondes. Cela signifie que la batterie a atteint un "niveau critique de

charge", et qu'il est temps de redémarrer le véhicule pour recharger la batterie.

PowerPurge 45

Caractéristiques

Nombre d'étages: 5

Consommation électrique: 360 Watts max.

Tension d'alimentation: 24 V cc à la source

Ampérage maximum: 15 A

Longueur: 610 mm

Diamètre hors tout: 45 mm

Diamètre de l'embout: 11 mm

Matières utilisées: PVC et acier inox.

Longueur du câble: 48,5 m, section 2x5,3 mm2 (10

AWG), avec connecteur pour survolteur/contrôleur

de débit.

La pompe PowerPurge 45 est capable de remonter une

hauteur manométrique de 45,5 m, connectée simplement

sur son boîtier survolteur/contrôleur de débit spéciale-

ment adapté (aussi disponible en version "Low Flow"), lui

même branché sur une batterie 12 Volts (débit max. 17,8

l/min).Ce dernier transforme la tension d'alimentation de

12 à 24 V, et permet en outre un réglage du débit de la

pompe (la version "Low Flow" autorise les faibles débits).

Durée de vie de ses moteurs: 400 heures. Livrée prête à

l'emploi avec 48,5 m de câble pour usage intensif monté

sur enrouleur en matière plastique (muni de son connec-

teur pour survolteur/contrôleur de débit).

- Moteurs hautes performances.

- Conçues pour un fonctionnement continu. Pas de re-

froidissement nécessaire.

- Auto-amorcées. Cavitation minimale.

- Capables de tourner jusqu'à deux heures à sec.

- Pour forages à partir de 50 mm (Ø hors tout 45 mm).

- Alimentation par batterie 12 Volts (véhicule ou batterie

externe)

- Conviennent pour l'échantillonnage à bas débit "Low

Flow" (via leur contrôleur de débit).

- Durée de vie élevée (400 heures de fonctionnement)

- Investissement réduit. Excellent rapport prix/prestation.

SDEC France

présente:

Courbes Débits / Hauteurs manométriques

1 3 6 9 12 15 18 21 24,5 27,5 30,5 33,5 36,5 42,5 45,5 48,5 55 61

Hauteur manométrique (m)

PowerPurge 36

PowerPurge 45

PowerPurge 61

PP36 INOX

((

((mm

mm))

)) 11

11 33

33 66

66 99

99 11

11 22

22 11

11 55

55 11

11 88

88 22

22 11

11 22

22 44

44 ,,

,, 55

55 22

22 77

77 ,,

,, 55

55 33

33 00

00 ,,

,, 55

55 33

33 33

33 ,,

,, 55

55 33

33 66

66 ,,

,, 55

55 44

44 22

22 ,,

,, 55

55 44

44 55

55 ,,

,, 55

55 44

44 88

88 ,,

,, 55

55 55

55 66

66 11

PP PP

33 66

66 Q (l/min) 17, 4 16, 6 15, 9 15, 1 13, 2 10, 6 8, 7 7, 9 7, 6 6, 1 5, 7 4, 7 3, 8

PP PP

44 55

55 " 17, 8 17 15, 1 13, 2 11, 3 10, 4 9, 5 8, 5 7, 6 6, 6 5, 1 4, 7 4, 3 1, 9 1

PP PP

66 11

11 " 18 16, 1 15, 1 13, 2 11, 3 10, 4 9, 5 8, 5 7, 6 7 6, 6 5, 7 4, 7 2, 5 1, 9 1, 5 1, 1 0, 6

PP PP

PP 33

33 66

IIII NN

NNOO

OOXX

XX " 15, 1 14, 1 13, 2 12, 3 11, 3 10, 4 7, 6 6, 6 5, 7 4, 7 3, 8 1, 9 1

SDEC France - Z.I. de la Gare - 37310 Reignac sur Indre - France - Tél. 02 47 94 10 00 - Fax: 02 47 94 17 13

Site internet: http://www.sdec-france.com - Courrier électronique: [email protected]

Accessoires et consommables:

- Ces pompes s'utilisent avec du tuyau de Ø 10x12 mm. Le Ø 12x16 mm est recommandé pour les modèles PowerPurge 45 et 61.

ONSEIL: Pour le tuyauØ 12x16 mm, nous conseillons le montage sur l'embout de la pompe à l'aide d'un manchon de raccord fait de 2 cm de tube souple (sili-

cone), et sécurisé par un collier en inox). Ce morceau de tube silicone, rendant également la jonction pompe/tuyau plus flexible, limite les risques de casse de

l'embout (du fait de la plus grande rigidité du tuyau Ø 12 x 16 mm).

- Pour une utilisation autonome, nous conseillons une batterie au plomb scellée, à électrolyte gélifié (12V, 60 Ah minimum conseillé pour les pompes PP 36, 45 et 61).

- clapet anti-retour, à placer sur l'embout de la pompe, avant le tube.

Survolteur/Contrôleur de débit "Low Flow" 12->24 Vcc

pour PowerPurge 61, pour la purge et le prélèvement à faible débit ("Low Flow")

Caractéristiques

Nombre d'étages: 6

Consommation électrique: 310-480 W

Tension d'alimentation: 24 V cc à la source

Ampérage maximum: 20 A

Longueur: 711 mm

Diamètre: 42 mm (45 mm hors tout)

Diamètre de l'embout: 11 mm

Matières utilisées: PVC et acier inox.

Longueur du câble: 64 m, section 2x5,3

mm2 (10 AWG), avec connecteur et enrou-

leur de câble.

Des performances exceptionnelles sur une simple batterie 12 V!

La pompe PowerPurge 61 est capable de remonter une hauteur

manométrique de 61 m, simplement connectée sur son boîtier sur-

volteur/contrôleur de débit "Low Flow" spécialement adapté, lui

même branché sur une batterie 12 Volts (débit max. 18 l/min). Ce

dernier transforme la tension d'alimentation de 12 à 24 Volts, et

permet en outre un réglage fin du débit de la pompe, autorisant les

faibles débits.

Durée de vie élevée de ses moteurs: 400 heures. Livrée prête à

l'emploi avec 64 m de câble pour usage intensif (muni de son con-

necteur pour survolteur/contrôleur de débit) et avec son enrouleur

en matière plastique incassable.

Ce boîtier survolteur/contrôleur de débit, bien plus puissant et conçu spécialement pour la PowerPurge 61, permet de transformer la tension d'alimen-

tation de 12 en 24 Volts (soit 13,5 Volts à la pompe, maximisant ses performances), et permet en outre un réglage fin du débit de la pompe, autorisant

les prélèvements en "Low Flow".

Un réglage du bouton sur "1" permettra de prélever à très faible débit (il est possible

d'atteindre un débit nul); un réglage sur "5" fournira le débit maximal (24 Volts en sor-

tie).Il permet un contrôle total sur les moteurs de la pompe.

Instructions: Il suffit de brancher le survolteur/contrôleur de débit sur la batterie puis

sur la pompe, de mettre l'appareil sur "ON", et de tourner le bouton de réglage pour

obtenir le débit souhaité.

Conseils importants: -Ce dispositif est conçu pour fonctionner sur batterie de voiture.

Il est recommandé de laisser le véhicule tourner pour obtenir des performances opti-

males. L'alternateur assure le rechargement permanent de la batterie

-Il est possible d'utiliser le dispositif sur le véhicule à l'arrêt. Dans ce cas la batterie se

déchargera rapidement 20-30 minutes en cas de pompage continu.Pour éviter cela,

faire tourner le véhicule pendant 5 minutes toutes les 15 minutes.

- Evitez de décharger la batterie de votre véhicule. Ce dispositif de prélèvement étant

muni d'un coupe-circuit qui agit si la tension tombe à 10,75 Volts, quand la batterie at-

teint cette tension le dispositif s'arrête et redémarre toutes les quelques secondes.

Cela signifie que la batterie a atteint un "niveau critique de charge", et qu'il est temps

de redémarrer le véhicule pour recharger la batterie.

Caractéristiques

Boîter en acier peint étanche (NEMA 4)

Dimensions: 305(L)x203(l)x102 mm(h)

Poids: 5 kg

Tension d'alimentation: 11,5 Volts cc min.

Tension de sortie: 23,8 Volts (à réglage maxi.)

Ampérage max: 38 A

Température de fonctionnement:-40 à +62°C

Longueur des câbles:1 m

Seuil bas de coupure (tension): 11Volt

Tension à la pompe: 0 (réglage mini.) à 13,5 Volts (réglage

maxi.)

Fusible: 50 A

Fonctionnement sur batterie sans recharge: 20-45 minutes,

fonction de sa capacité et de son état de charge

Fonctionnement sur batterie, véhicule en marche: indéfini

PowerPurge 61

Survolteur/Contrôleur de débit 12->24 Vcc "Low Flow" pour PP36 inox,

pour la purge et le prélèvement à faible débit ("Low Flow")

PowerPurge 36 INOX

La pompe PowerPurge 36 inox est la pompe idéale pour la purge

et le prélèvement jusqu'à 36m de profondeur Les parties de la

pompe en contact avec l'eau sont toutes en inox.

Ele n'est composée que d'un seul étage, et son unique moteur (=

sa seule pièce d'usure) est interchangeable en 2 minutes sur le

terrain par l'utilisateur.Tolère sable, limons et petits débris

Elle fonctionne connectée simplement sur son boîtier survolteur/

contrôleur de débit "Low Flow" spécialement adapté , lui même

branché sur une batterie 12 Volts (débit max. 15,1 l/min).Ce der-

nier transforme la tension d'alimentation de 12 à 24 V, et permet

en outre un réglage du débit (y compris "Low Flow") de la pompe.

Nettoyage et décontamination aisés.

Durée de vie élevée de son moteur: 500 heures.

Livrée prête à l'emploi montée sur enrouleur métallique avec 40 m de câble pour usage intensif (muni de son

connecteur spécial), un module moteur supplémentaire et les outils nécessaires au démontage.

Caractéristiques

Nombre d'étages: 1 (interchangeable)

Consommation électrique: 300 Watts max.

Tension d'alimentation: 24 V cc à la source

Ampérage maximum: 12A

Longueur: 191 mm

Diamètre: 45 mm

Diamètre de l'embout: 10 mm

Matières utilisées: acier inoxydable

Longueur du câble: 40 m, section 2x5,3

mm2 (10 AWG), avec connecteur pour sur-

volteur/contrôleur de débit PP36 Inox

Caractéristiques

Boîter en acier peint étanche (NEMA 4) muni de ventouses caout-

chouc pour fixation sur carosserie, et trous pour fixation permanente

Afficheur LCD à 3 chiffres de la tension délivrée.

Dimensions hors tout et poids: 310(L)x 127(l) x 125 mm(h), 2,5 kg.

Tension d'alimentation: 11,5 V

Tension de sortie: 23,8 V (à réglage maxi.)

Ampérage max: 25 A

Température de fonctionnement:-40 à +62°C

Longueur des câbles:1,2 m

Seuil bas de coupure (tension): 11V

Tension à la pompe: 0 (réglage mini.) à 13,5 V

(réglage maxi.)

Fusible: 25 A

Fonctionnement sur batterie de voiture sans recharge: 20-30 minu-

tes, fonction de sa capacité et de son état de charge

Fonctionnement sur batterie, véhicule en marche: indéfini

Ce boîtier survolteur/contrôleur de débit, conçu spécialement pour la PP36

INOX permet de transformer la tension d'alimentation de 12 en 24 Volts (soit

13,5 Volts à la pompe, maximisant ses performances), et permet en outre un

réglage fin du débit de pompage, autorisant l'échantilonnage à faible débit "Low

Flow").

Le potentiomètre (à 10 tours) permet de contrôler le débit: Un réglage fin per-

mettra de prélever à très faible débit (il est possible d'atteindre un débit de

10ml/min); Un réglage de 10 tours fournira le débit maximal (24 V en sortie).Un

afficheur LCD permet de visualiser la tension délivrée par l'appareil.

Instructions: Il suffit de brancher le survolteur/contrôleur de débit (potentio-

mète au minimum) sur la batterie puis sur la pompe, puis de tourner le bouton
