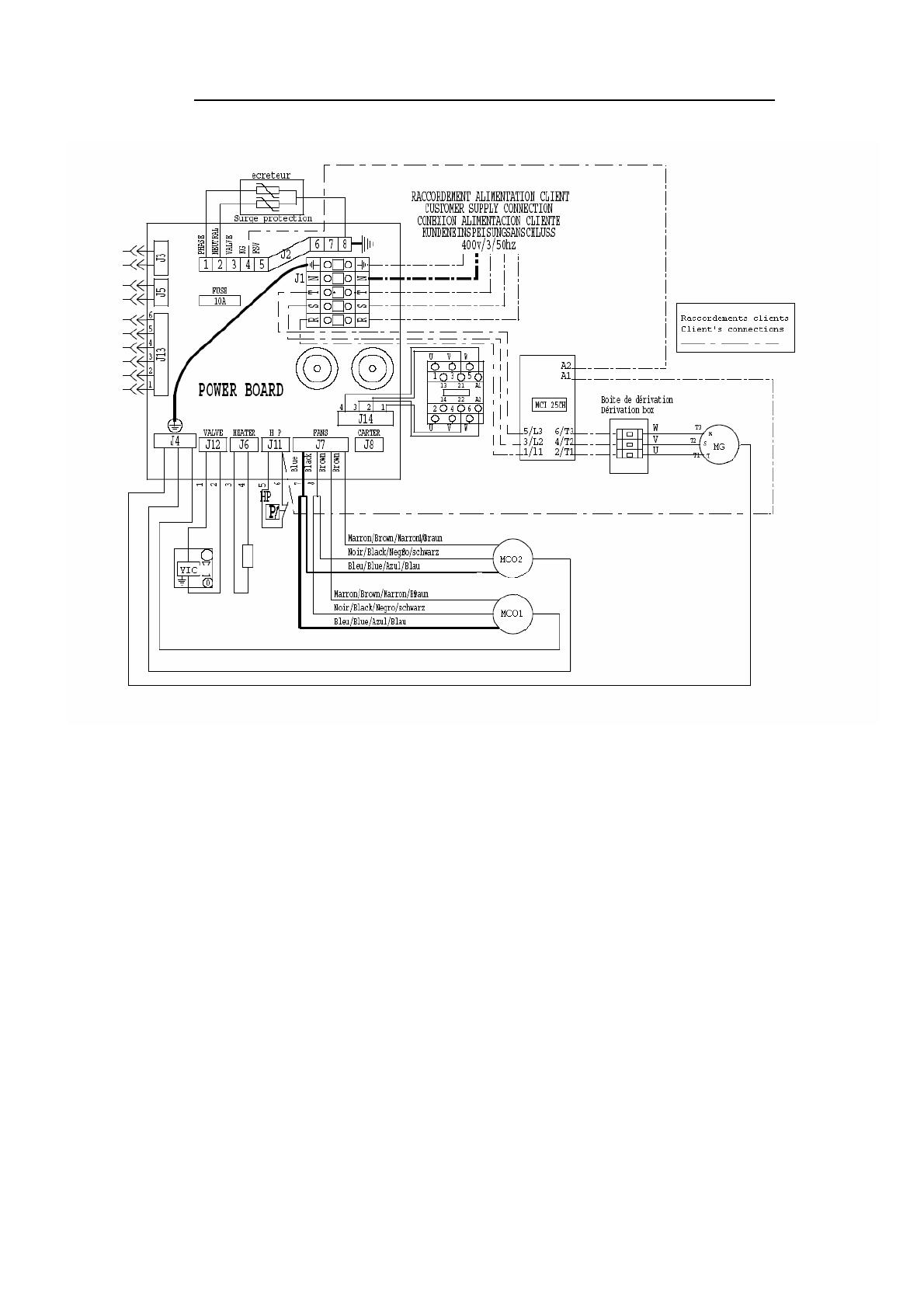

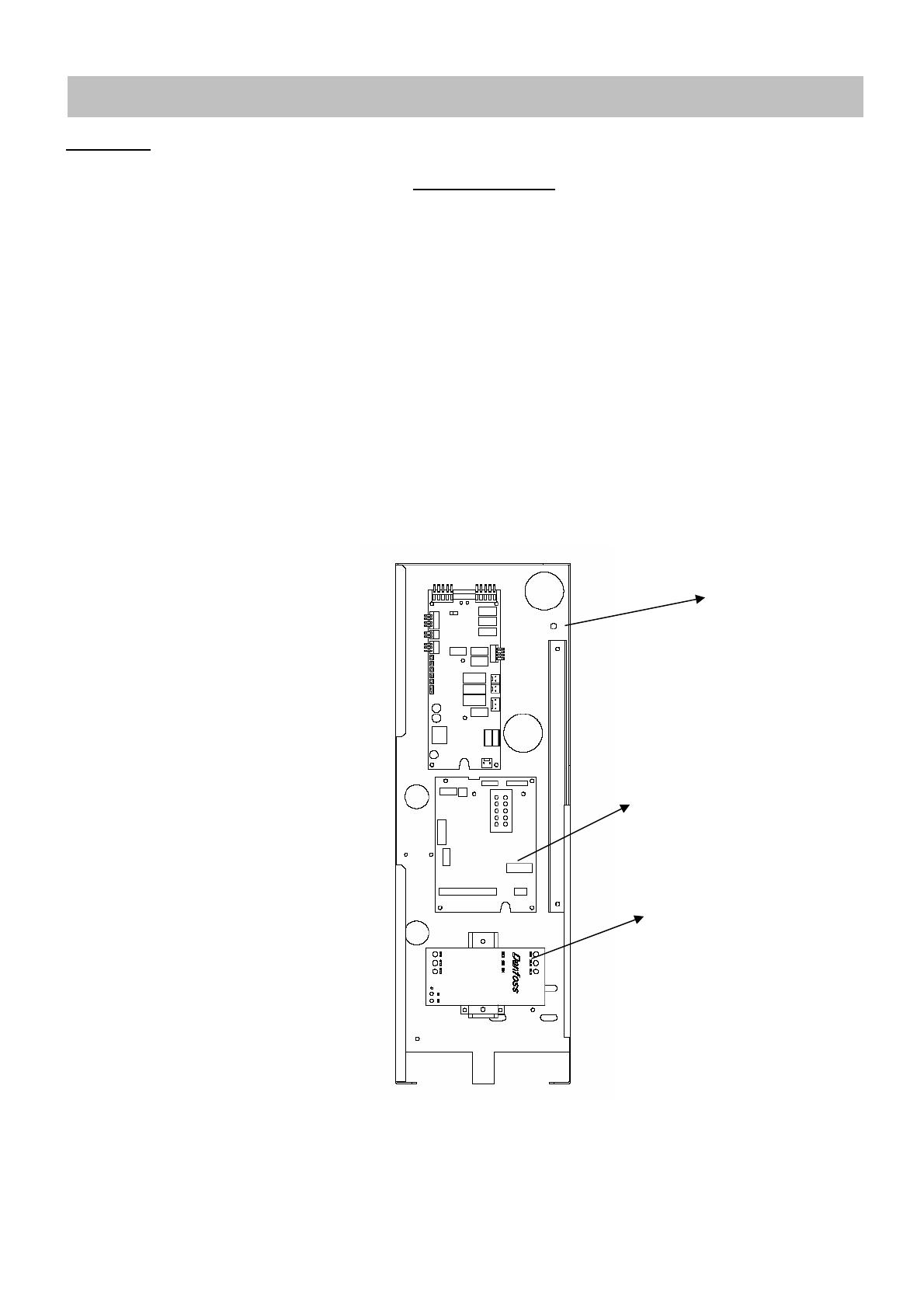

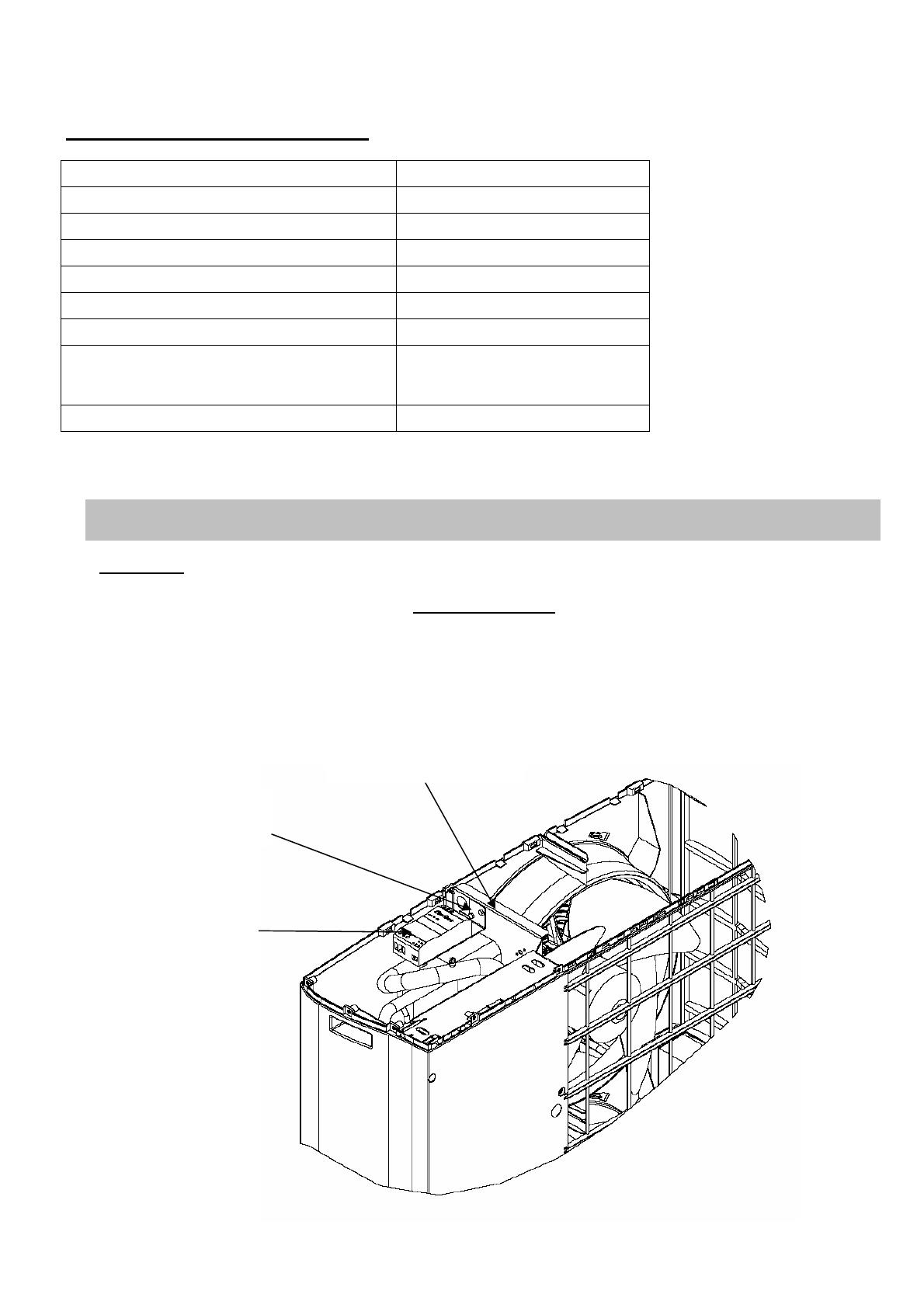

3989369.01 N 07.46 A DEMARREUR ELECTRONIQUE TRIPHASÉ MCI 25CH INSTRUCTIONS DE MONTAGE Français Avant de commencer l’installation du démarreur, vérifier que toute alimentation électrique du groupe est coupée. Seul du personnel qualifié et habilité peut installer le démarreur. CONFIGURATION : Pour moteur avec courant de fonctionnement 28 A maxi. Réduction de 40% de l’intensité de démarrage. Réduit la fluctuation de tension entraînant du « flicker ». Fonction contacteur. Dimensions : Longueur 140 mm Hauteur 67.5 mm Profondeur 49.7mm NORMES : • Directive basse tension EN 60947-4-2/IEC 600947-4-2 RACCORDEMENT : Section des conducteurs : bornes A1, A2 : 1.5 mm2 pour tous les modèles. bornes 1/L1, 3/L2,5/L3 : 6 mm2 pour tous les modèles. bornes 2/T1, 4/T2, 5/T3 : 6mm2 pour tous les modèles Aqualis2 2.5 ou 4mm² (câbles du compresseur) pour les modèles Aurea2. COMPOSITION DU KIT : FONCTIONNEMENT DE LA LED 1 démarreur MCI 25CH 037N0097 Cette diode signale les fonctions : marche et défaut 1 tôle support démarreur - rampe de démarrage 0.2s : clignotement de la led 2 vis métaux H M6x20 FT - marche normale : led allumée 2 rondelles plates L6 - indication défaut : clignotement de la led 2 écrous-frein M6 1 faisceau de 3 câbles 6mm² dans de la gaine avec embouts aux extrémités 1 faisceau de 3 câbles 6mm² dans de la gaine avec embouts et cosses fourches aux extrémités 1 faisceau de 2 câbles 1.5mm² dans de la gaine avec embouts aux extrémités 3 embouts pour câble 6mm² 3 embouts pour câble 4mm² 3 embouts pour câble 2.5mm² 3 connecteurs plots 6mm² 1 rail din oméga longueur 75mm 6 colliers bande L2.5x100 1 butée d’arrêt borne 2 vis H EMB 4.2x16 2 embouts de protection vis 1 boite de dérivation 80x80x45 1 Doc. plan de montage N° 3989369 3989369-01 Page 1/7 CARACTERISTIQUES TECHNIQUES : Tension de puissance 380V – 415V Tension de commande 208 – 240V Fréquence 50 – 60 Hz Courant maximum du compresseur 28 A Température de fonctionnement -20 … +60°C Température de stockage -40 … +80°C Led d’indication de fonctionnement Rampe de démarrage ( assure lubrification et limite l’intensité d’appel du compresseur ) Protection selon IEC 529 0.2s IP 20 1. GAMME AQUALIS2 ( triphasée ) Remarque : le kit ne peut être monté sur les Aqualis2 35T et 35HT 1-A MONTAGE - Couper l’alimentation électrique du groupe. - Retirer le toit et le capot de protection électrique - Fixer la tôle support démarreur sur la cloison à l’aide des 2 vis H M6, des 2 rondelles L6 et des 2 écrous M6 - Clipser le démarreur sur cette tôle. Cloison séparatrice Tôle support démarreur Démarreur Danfoss MCI 25CH 3989369-01 Page 2/7 1-B RACCORDEMENT ELECTRIQUE SUR LA CARTE DE PUISSANCE Aqualis2 50T, 50HT, 65T, 65HT 1 - Couper l’alimentation électrique du groupe. 2 - Débrancher les 3 fils du compresseur U, V, W du contacteur de puissance (bornes 1, 3, 5). 3 - Mettre les embouts à la place des cosses fourches. 4 - Mettre les connecteurs 6mm² dans la boite de dérivation. 5 - Câbler les 3 fils du compresseur U, V, W sur les connecteurs. 6 - Câbler les 3 bornes 2/T1, 4/T2, 6/T3 du démarreur aux 3 blocs de jonction avec le câble 6mm² équipé d’embouts aux extrémités. (Câbles mis dans la gaine polyester tressée) 7- Câbler les 3 bornes 1/L1, 3/L2, 5/L3 du démarreur aux 3 bornes 2, 4, 6 du contacteur avec le câble 6mm² équipé d’embouts coté démarreur, de cosses fourches coté contacteurs . (Câbles mis dans la gaine polyester tressée) 8 - Câbler la borne A1 du démarreur à la borne droite du connecteur J11 avec le câble 1.5mm² équipé d’embouts aux extrémités. 9 - Câbler la borne A2 du démarreur à la borne 4-KG du connecteur J2 avec le câble 1.5mm² équipé d’embouts aux extrémités. (Câbles mis dans la gaine polyester tressée) 10 - Refermer le groupe. 11 - Mettre sous tension et vérifier le bon démarrage de l’appareil. 3989369-01 Page 3/7 1-C RACCORDEMENT ELECTRIQUE SUR LA CARTE DE PUISSANCE Aqualis2 75T, 75HT 1 - Couper l’alimentation électrique du groupe. 2 - Débrancher les 3 fils du compresseur U, V, W du contacteur de puissance (bornes 1, 3, 5). 3 - Mettre les embouts à la place des cosses fourches. 4 – Mettre les connecteurs 6mm² dans la boite de dérivation. 5 - Câbler les 3 fils du compresseur U, V, W sur les connecteurs. 6 - Câbler les 3 bornes 2/T1, 4/T2, 6/T3 du démarreur aux 3 blocs de jonction avec le câble 6mm² équipé d’embouts aux extrémités . (Câbles mis dans la gaine polyester tressée) 7 - Décâbler les fils de puissance des R, S,T du bornier d’alimentation aux bornes 1, 3, 5 du contacteur. 8 - Câbler les 3 bornes 1/L1, 3/L2, 5/L3 du démarreur aux 3 bornes R, S, T du bornier d’alimentation avec le câble 6mm² équipé d’embouts. (Câbles mis dans la gaine polyester tressée) 9 - Câbler la borne A1 du démarreur à la borne droite du connecteur J11 avec le câble 1.5mm² équipé d’embouts aux extrémités. 10- Câbler la borne A2 du démarreur à la borne 4-KG du connecteur J2 avec le câble 1.5mm² équipé d’embouts aux extrémités. (Câbles mis dans la gaine polyester tressée) 11 - Refermer le groupe. 12 - Mettre sous tension et vérifier le bon démarrage de l’appareil 3989369-01 Page 4/7 2. GAMME AUREA2 ( triphasée ) Remarque : le kit ne peut être monté sur Auréa2 40HT 2-A MONTAGE - Couper l’alimentation électrique du groupe. - Enlever le face avant . -Taille 50HT, 65HT : - Fixer verticalement le rail din avec les 2 vis tôles - Mettre les capuchons de protection aux extrémités des vis - Clipser la butée en partie basse du rail - Clipser le démarreur - Taille 80HT, 100HT, 120HT : - Débrancher et enlever le contacteur de puissance. - Démonter le rail din horizontal. - Fixer verticalement le rail din avec les 2 vis tôles. - Mettre les capuchons de protection aux extrémités des vis. - Clipser la butée en partie basse du rail. - Clipser le démarreur. Platine électrique Carte de puissance Démarreur Danfoss MCI 25CH 3989369-01 Page 5/7 2-B RACCORDEMENT ELECTRIQUE SUR LA CARTE DE PUISSANCE Aurea2 50HT, 65HT 1 - Couper l’alimentation électrique du groupe. 2 - Débrancher les 3 fils du compresseur U, V, W des bornes 1, 3, 5 du contacteur de puissance. 3 - Mettre les embouts à la place des cosses fourches. 4 - Monter le rail din verticalement. 5 - Clipser la butée et le démarreur. 6 - Câbler les 3 fils du compresseur U, V, W sur les 3 bornes 2/T1, 4/T2, 6/T3 du démarreur avec le câble 6mm² équipé d’embouts aux extrémités.. 7- Câbler les 3 bornes 1/L1, 3/L2, 5/L3 du démarreur aux 3 bornes 2, 4, 6 du contacteur avec le câble 6mm² équipé d’embouts coté démarreur, de cosses fourches coté contacteurs. 8 - Câbler la borne A1 du démarreur à la borne droite du connecteur J11 avec le câble 1.5mm² équipé d’embouts aux extrémités. 9 - Câbler la borne A2 du démarreur à la borne 4-KG du connecteur J2 avec le câble 1.5mm² équipé d’embouts aux extrémités. 10 - Refermer le groupe. 11 - Mettre sous tension et vérifier le bon démarrage de l’appareil 3989369-01 Page 6/7 2-C RACCORDEMENT ELECTRIQUE SUR LA CARTE DE PUISSANCE Auréa2 80HT, 100HT, 120HT 1 - Couper l’alimentation électrique du groupe. 2 - Débrancher les 3 fils du compresseur U, V, W des bornes 1, 3, 5 du contacteur de puissance. 3 - Mettre les embouts à la place des cosses fourches. 4 - Débrancher le contacteur de puissance ( fils de puissance et connecteur J14 ). 5 - Monter le rail din verticalement. 6 - Clipser la butée et le démarreur. 7- Câbler les 3 fils du compresseur U, V, W sur les 3 bornes 2/T1, 4/T2, 6/T3 du démarreur avec le câble 6mm² équipé d’embouts aux extrémités.. 8 - Câbler les 3 bornes 1/L1, 3/L2, 5/L3 du démarreur aux 3 bornes 2, 4, 6 du contacteur avec le câble 6mm² équipé d’embouts . 9 - Câbler la borne A1 du démarreur à la borne droite du connecteur J11 avec le câble 1.5mm² équipé d’embouts aux extrémités. 10 - Câbler la borne A2 du démarreur à la borne 4-KG du connecteur J2 avec le câble 1.5mm² équipé d’embouts aux extrémités. 11 - Refermer le groupe. 12 - Mettre sous tension et vérifier le bon démarrage de l’appareil. 3989369-01 Page 7/7
