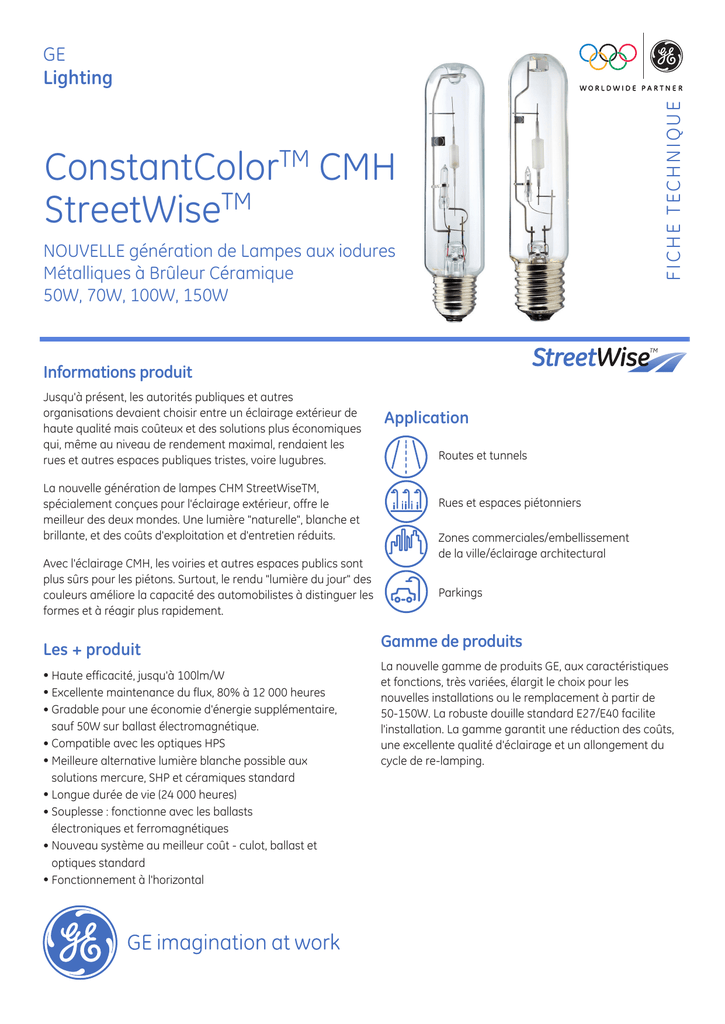

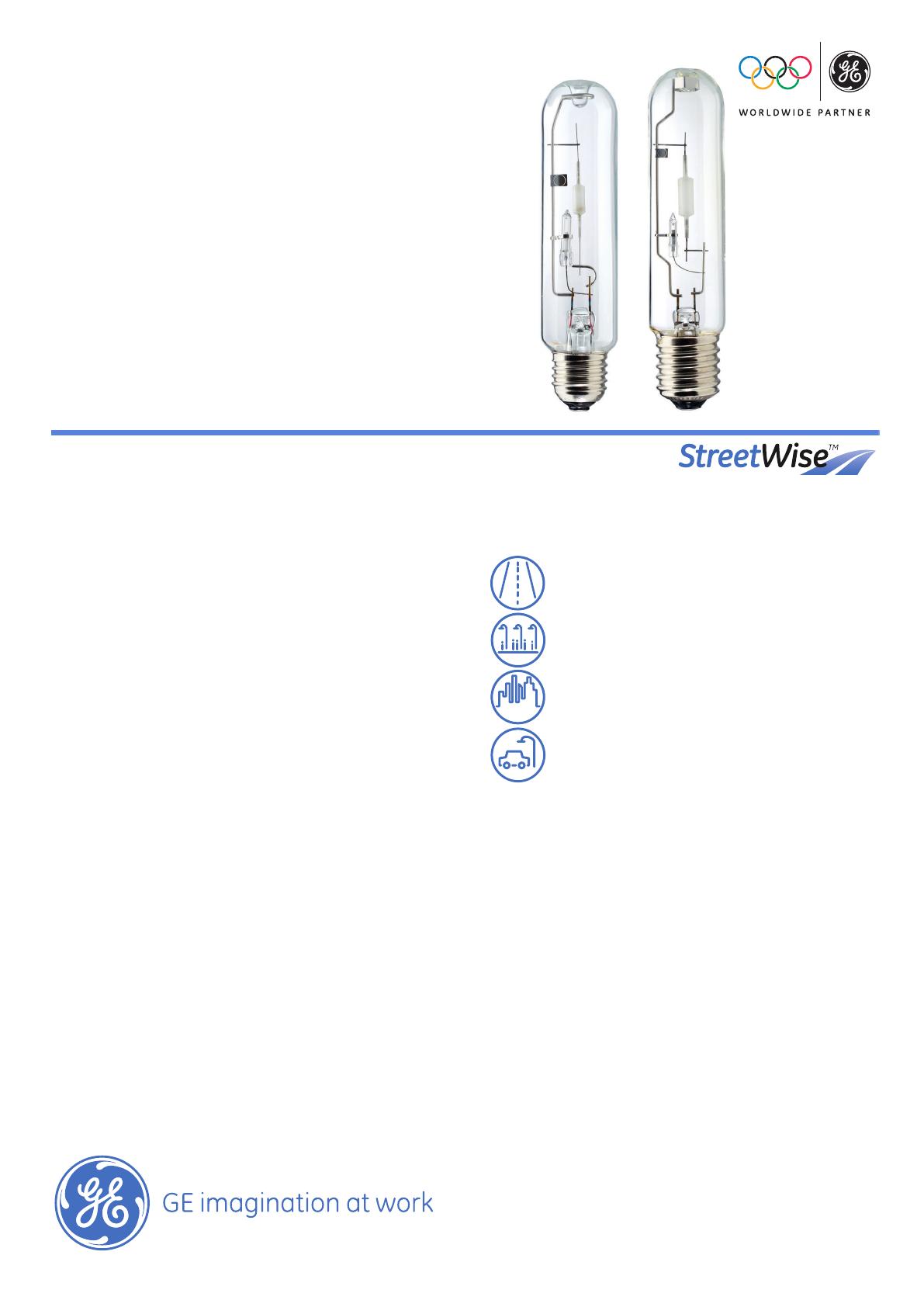

ConstantColorTM CMH StreetWiseTM

Informations produit
Jusqu'à présent, les autorités publiques et autres
organisations devaient choisir entre un éclairage extérieur de
haute qualité mais coûteux et des solutions plus économiques
qui, même au niveau de rendement maximal, rendaient les
rues et autres espaces publiques tristes, voire lugubres.
La nouvelle génération de lampes CHM StreetWiseTM,
spécialement conçues pour l'éclairage extérieur, offre le
meilleur des deux mondes. Une lumière "naturelle", blanche et
brillante, et des coûts d'exploitation et d'entretien réduits.
Avec l'éclairage CMH, les voiries et autres espaces publics sont
plus sûrs pour les piétons. Surtout, le rendu "lumière du jour" des
couleurs améliore la capacité des automobilistes à distinguer les
formes et à réagir plus rapidement.
ConstantColorTM CMH
StreetWiseTM
Les + produit
•Haute efficacité, jusqu'à 100lm/W
•Excellente maintenance du flux, 80% à 12 000 heures
•Gradable pour une économie d'énergie supplémentaire,
sauf 50W sur ballast électromagnétique.
•Compatible avec les optiques HPS
•Meilleure alternative lumière blanche possible aux
solutions mercure, SHP et céramiques standard
•Longue durée de vie (24 000 heures)
•Souplesse : fonctionne avec les ballasts
électroniques et ferromagnétiques
•Nouveau système au meilleur coût - culot, ballast et
optiques standard
•Fonctionnement à l'horizontal
GE
Lighting
FICHE TECHNIQUE
NOUVELLE génération de Lampes aux iodures
Métalliques à Brûleur Céramique
50W, 70W, 100W, 150W
Application
Routes et tunnels
Rues et espaces piétonniers
Zones commerciales/embellissement
de la ville/éclairage architectural
Parkings
Gamme de produits
La nouvelle gamme de produits GE, aux caractéristiques
et fonctions, très variées, élargit le choix pour les
nouvelles installations ou le remplacement à partir de
50-150W. La robuste douille standard E27/E40 facilite
l'installation. La gamme garantit une réduction des coûts,
une excellente qualité d'éclairage et un allongement du
cycle de re-lamping.

2
Caractéristiques générales Unité 50W ECG 50W EM 70W 100W 150W
Code Produit 64982 77400 77401 77399 77402
Flux lumineux à 100h ballast électronique (nominal) [lm] 5000 - 7640 10900 16200
Flux lumineux à 100h ballast électronique (maximal) [lm] 5000 - 7640 10900 16200
Puissance nominale (ECG) [W] 50 - 73 100 147
Puissance nominale (EM) [W] - 52 71 98 150
Consommation en énergie moyenne pondérée [kWh/1000 hrs] 55.00 57.20 78.10 107.80 165.00
Flux lumineux à 100h ballast ferromagnétique (nominal)[lm] - 4500 7300 10100 1630
Flux lumineux à 100h ballast ferromagnétique (maximal)
[lm] - 4650 7250 10200 16300
Efficacité nominale (ECG) [L/W] 100 - 104.6 109 110.2
Efficacité nominale (EM) [L/W] - 90 102 104 109
Classe énergétique [CEE] A+ A+ A+ A+ A+
Température de couleur EM/ECG [K) 3050 3400 3050/2900 3050/2900 3050/2900
IRC (ECG) [Ra] 70+ 67 (EM) 70+ 70+ 68
IRC à 70% de la puissance [Ra] 65+ - 65+ 65+ 65+
Température ambiante de fonctionnement [°C] 25 25 25 25 25
Caractéristiques de démarrage1
Temps de mise en régime [s] < 30 < 30 < 30 < 30 < 30
Temps de redémarrage à chaud (maximum) [min.] 15 15 15 15 15
1 Valeurs types (valeurs réelles variables selon ballast)
Performance dans le temps
Maintenance de flux à 12000h (%
du flux initial) % 80 80 80 80 80
Durée de vie nominale B5 à l'horizontal [h] 13.500 9.500 9.500 13.500 9.500
Durée de vie nominale B10 à l'horizontal [h] 16.500 12.000 12.000 16.000 12.000
Durée de vie nominale B20 à l'horizontal [h] 18.800 15.800 15.800 18.800 15.800
Durée de vie nominale moyenne B50 à l'horizontal [h] 24.000 24.000 24.000 24.000 24.000
Recommandations de sécurité
Température Maximum de la lampe selon
conditions anormales2[°C] 320 320 320 400 400
Température de culot maximum [°C] 210 210 210 250 250
2 Pour une lampe nue fonctionnant à 1,25 x puissance nominale pour simuler les conditions les plus défavorables d'une haute tension et d'une basse impédance de ballast dans un luminaire.
*Durée de vie donnée au lancement, les tests se poursuivent.
Caractéristiques des luminaires Fermés Fermés Fermés Fermés Fermés
Notez que la tension de la lampe dans le luminaire ne doit pas s'écarter de plus de 5V de la tension de la lampe nue à l'air libre. La protection thermique est recommandée.
Caractéristiques électriques
Position de fonctionnement HorizontaleHorizontaleHorizontaleHorizontaleHorizontale
Puissance de la lampe (nominale) [W] 50 52 72 97 150
Tension de la lampe [V] 80 85 95 100 100
Intensité de la lampe [A] 0.62 0.76 0.95 1.16 1.8
Tension d'amorçage maximum [kV] 5 5 5 5 5
Ballast conventionnel requis [W] - Ballast et amorceur
SHP
Ballast et amorceur
SHP
Ballast et amorceur
SHP
Ballast et amorceur
SHP
Impédance ballast à 230V [V/A] 257 257 197 155 106
Condensateur pour correction du facteur de puissance [uF] - 8 10 12 20
Contenance en mercure [mg] 1.1 2.0 2.0 3.5 4.1
Puissance
[W]
Couleur Longueur
hors tout [mm] Description
Température
de
couleur
[K]
IRC
[Ra]
Culot Durée de vie
moyenne [h]
Qté/
carton
Code
Produit
50 WDL 156 CMH50/TT/UVC/730/E27/ECG STREETWISE 3000 70+ E27 24,000 12 64982
50 WDL 156 CMH50/TT/UVC/730/E27/EM STREETWISE 3400 67 E27 24,000 12 77400
70 WDL 156 CMH70/TT/UVC/730/E27 STREETWISE 3000 70+ E27 24,000 12 77401
100 WDL 211 CMH100/TT/UVC/730/E40 STREETWISE 3000 70+ E40 24,000 12 77399
150 WDL 211 CMH150/TT/UVC/730/E40 STREETWISE 3000 68 E40 24,000 12 77402
Caractéristiques

3
Dimensions
Durée de vie de la lampe
Les tables et graphiques montrent les courbes de mortalité et de maintenance de flux représentatives des lots de lampes
fonctionnant dans des conditions normales pendant des cycles de 11h par allumage. La durée de vie est une durée
moyenne obtenue quand 50% des lampes sont hors service. La durée de vie est affectée par un nombre de paramètres tels
que les variations de tension secteur, la position de fonctionnement, le nombre d'allumages/extinctions, les vibrations
mécaniques, la conception du luminaire et du ballast. Ces durées de vie sont destinées à être un guide pratique pour la
comparaison avec d'autres types de lampes. La détermination des cycles de remplacement sera fonction de la
maintenance de flux requise et du coût de l'intervention ou curative ou systématique.
Remarque : Les lampes 50W ont été mesurées sur les ECG et EM. Les lampes 70-10W ont été mesurées sur un ballast
électronique mais les données s'appliquent aussi bien aux ECG qu'aux EM.
Maintenance du flux lumineux
Ces courbes montrent la diminution du flux lumineux pendant la durée de vie. Toutes les lampes aux iodures métalliques
présentent une diminution du flux et une très légère augmentation de la consommation électrique. Il existe donc une durée
de vie économique limitée par le moment où l'efficacité de la lampe chute à un niveau justifiant son remplacement.
Lorsque plusieurs lampes sont utilisées dans le même espace, il peut être utile d'envisager un remplacement groupé afin
de garantir un éclairage uniforme de toutes les lampes. Les courbes sont tracées par des cycles de 11h par allumage. Des
allumages moins fréquents entraînent une amélioration de la maintenance de flux.
Remarque : Courbes mesurées sur un ballast électronique pour une lampe en position horizontale.
E
A
C
D
B
50 W ECG
Tubulaire
50 W EM
Tubulaire
70 W
Tubulaire
100 W
Tubulaire
150 W
Tubulaire
Code Produit 64982 77400 77401 77399 77402
A - Lampe hors tout [mm] 154±2 (max. 156) 154±2 (max. 156) 154±2 (max. 156) 209±2 (max. 211) 209±2 (max. 211)
B - Diamètre de l'ampoule [mm] 39 39 39 48 48
C - Centrage de brûleur [mm] 102 102 102 132 132
D - Largeur de brûleur [mm] 5.8 6.7 6.7 8.1 9.6
E - Hauteur de brûleur [mm] 13.4 17.5 17.5 17.7 23.3
Excentricité du brûleur culot [°] 3 3 3 3 3
Culot E27 E27 E27 E40 E40

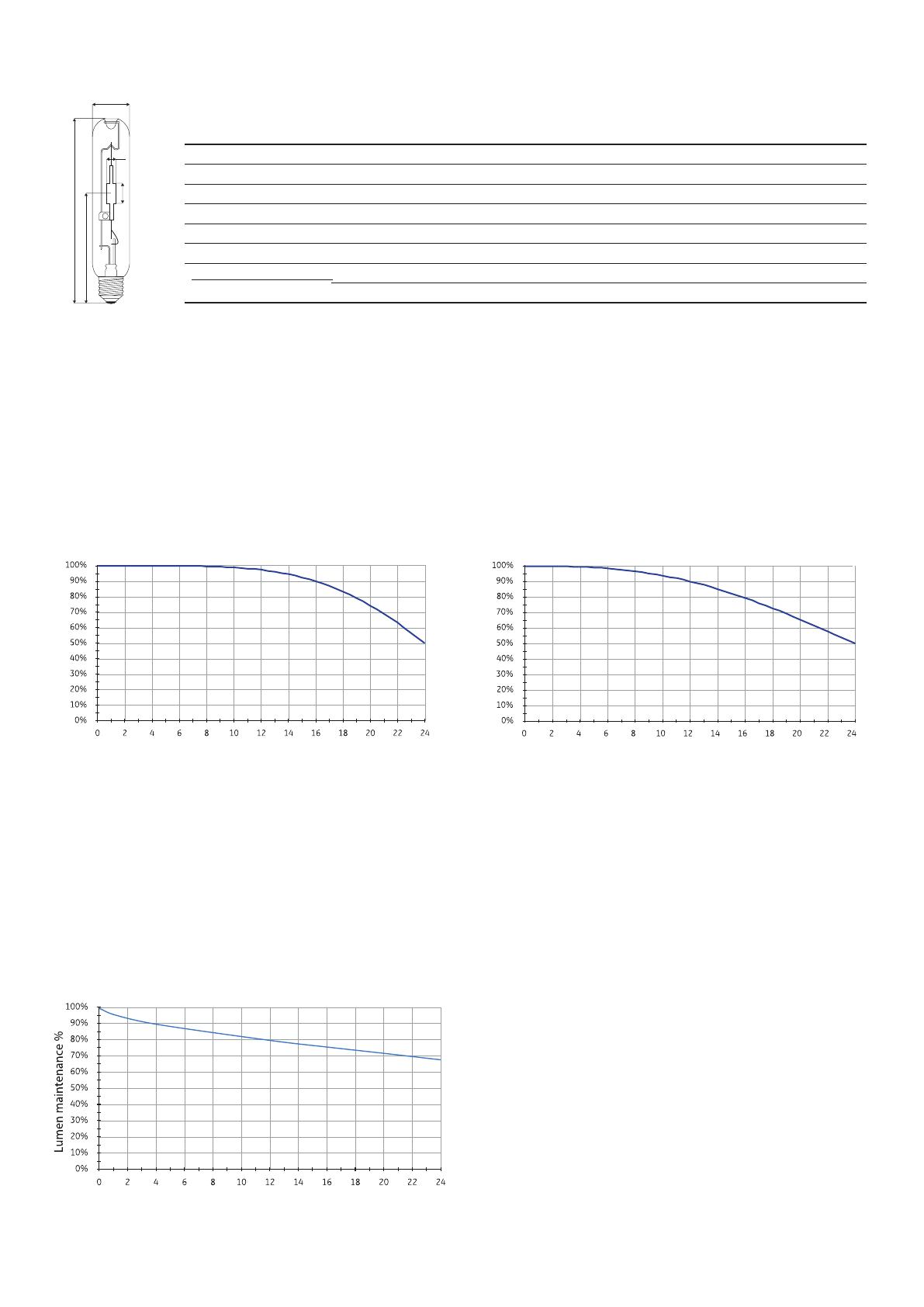

Courbe de durée de vie CMH StreetWiseTM 50W ECG et 100W Courbe de durée de vie CMH StreetWiseTM 50W EM, 70W et 150W
Taux de survie des lampes (%)
Temps de fonctionnement (en milliers d'heures) Temps de fonctionnement (en milliers d'heures)
Maintenance du flux CMH StreetWiseTM 50W*, 70W, 100W et 150W
Temps de fonctionnement (en milliers d'heures)
*EM et ECG
Taux de survie des lampes (%)

4

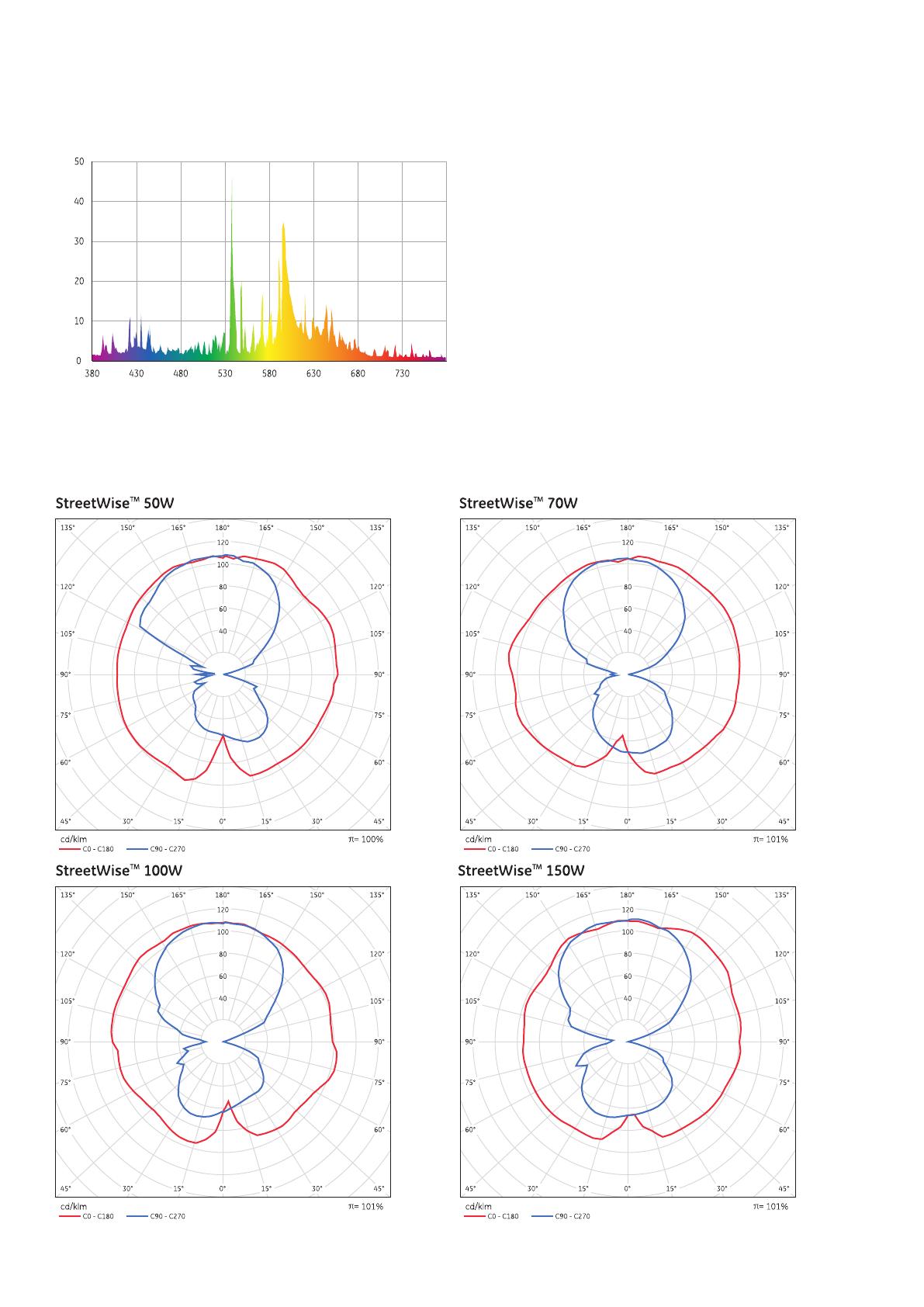

Distribution spectrale
La représentation de la distribution spectrale est donnée dans le diagramme suivant :
Longueur d'onde [nm]
Distribution de l'intensité lumineuse
La représentation de la distribution de l'intensité (culot en haut) est donnée dans le diagramme suivant :
Distribution spectrale
µW/nm/1lm

5
Caractéristiques de mise en régime
Pendant la période de mise en régime, la température dans la
lampe s'accroît rapidement et le mercure et les iodures
s'évaporent dans le tube . Le courant dans la lampe et la
tension à ses bornes se stabilisent en moins de 4 minutes.
Pendant cette période, le flux augmente depuis la valeur zéro
et la couleur émise s'approche de la température de couleur
nominale au fur et à mesure que les iodures métalliques se
vaporisent.
Tension d'alimentation
La tension d'alimentation appliquée au ballast doit être aussi
proche que possible de valeur nominale. Les lampes
s'amorcent et fonctionnent jusqu'à 10% en dessous de la
tension d'alimentation quand le ballast adéquat est utilisé. Quoi
qu'il en soit, pour optimiser l'espérance de vie de la lampe, sa Temps après l'allumage (en secondes)
maintenance de flux et son uniformité de couleur, l'écart entre la tension d'entrée du ballast et la tension d'alimentation
ne devrait pas excéder ±3%. Des variations de tension de ±5% ne sont admissibles que pour des courtes périodes.
Lorsque des variations d'alimentation importantes risquent d'intervenir, on peut envisager d'utiliser des ballasts
électroniques car ce type d'équipement supporte en général des plages de tension comprises entre 200-240V.
Gradation
La demande pour maximiser les économies d'énergie est croissante. Bien que les lampes HID soient intrinsèquement
très efficaces, beaucoup d'utilisateurs voudraient encore augmenter les économies d'énergie par gradation.
Sont approuvés pour garantie, la durée de vie, les systèmes de gradation qui maintiennent la tension en circuit ouvert
(tels que les systèmes magnétiques à impédance variable, ou des ballasts électroniques onde carrée avec la fonction de
gradation) avec une gradation jusqu'à 65% de la puissance nominale. Le maintien du flux lumineux et la couleur de la
lumière peuvent être sensiblement affectés lorsque la variation atteint 50% de la puissance nominale.
Chaque lampe de la gamme CMH StreetWise™ peut être graduée jusqu'à 65% de sa puissance nominale, à
l'exception du modèle CMH50/TT/UVC/730/E27/EM STREETWISE (77400). La puissance de la lampe peut ainsi être
ramenée à un niveau inférieur à sa valeur nominale. Ceci augmente considérablement la souplesse d'installation et
les possibilités de réduction du coût de l'énergie pendant sa durée de vie.
La fiabilité et la maintenance du flux des lampes CMH Streetwise™ ne sont pas affectées par la gradation. La performance
des lampes StreeWise™ du point de vue colorimétrique est telle qu'il n'y a pas de différence de température de couleur ou
d'IRC d'une lampe à l'autre, même lorsqu'elles sont graduées (avec le même % d'abaissement). Cela signifie que l'on peut
mixer les puissances de lampes sur un même circuit électrique avec gradation.
•A l'allumage, les ballasts doivent fonctionner à la puissance nominale. La gradation peut démarrer après 15min à ce régime
•La gradation est possible avec des ballasts ferromagnétiques et électroniques qui maintiennent la tension en circuit ouvert.
•Rendement de lampes en gradation : 90% de la puissance = 90% du flux; 80% de la puissance = 75% du flux; 70% de la
puissance = 65% du flux; 60% de la puissance = 50% du flux.
•L'IRC des lampes StreetWiseTM est de 70 à plein régime. Il est maintenu à 65 à 65% de la puissance nominale.
•La température de couleur de la lampe augmente d'environ 400K lorsque les lampes fonctionnent à 65% de la puissance.
Les systèmes de gradation qui réduisent la tension secteur à 85% de sa valeur sont acceptables pour les lampes StreetWise sur
un ballast réacteur type. Dans ce cas, la puissance lumineuse sera réduite de 35% environ, pour un gain de consommation
électrique de 25%. La gradation par abaissement de la tension secteur peut réduire la durée de vie des lampes.
Dans ces systèmes, il est important de réduire lentement la tension secteur pour éviter un cyclage prématuré des lampes en
particulier des lampes âgées dont la tension est déjà haute et qui sont proches de leur point normal de décrochage.
Le temps de passage du mode pleine puissance au mode puissance réduite ne doit pas être inférieur à 90 secondes et la
vitesse de changement de la puissance à tout niveau entre maximale et réduite ne doit pas dépasser une vitesse
correspondant à une réduction linéaire (uniforme) entre ces extrêmes au cours d'un intervalle de 90 secondes.
Pourcentage de la valeur finale

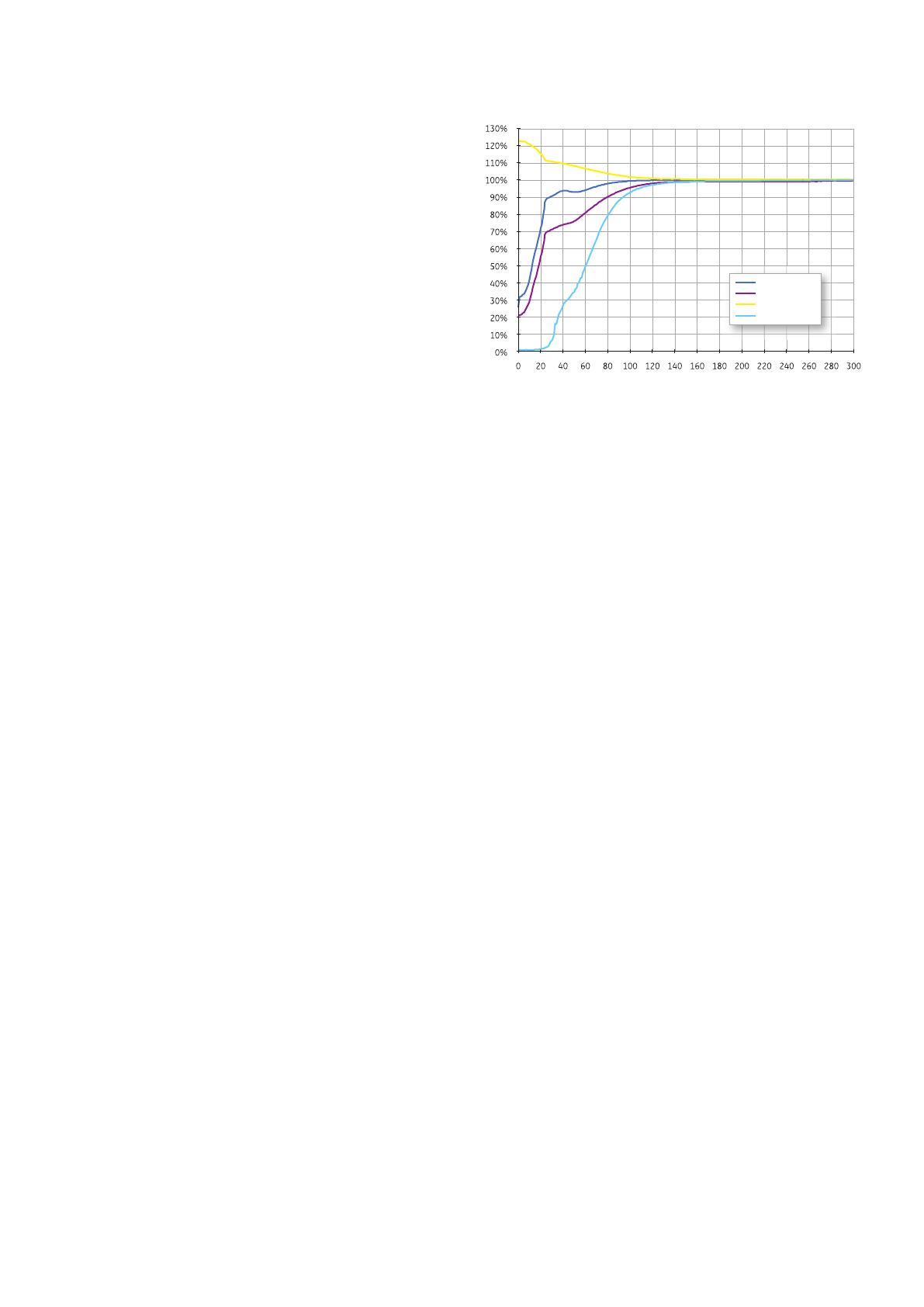

Caractéristiques typiques de mise en régime
Lampes StreetWiseTM 50W, 70W, 100W, 150W
Flux lumineux
Tension lampe
Intensité lampe
Puissance lampe
