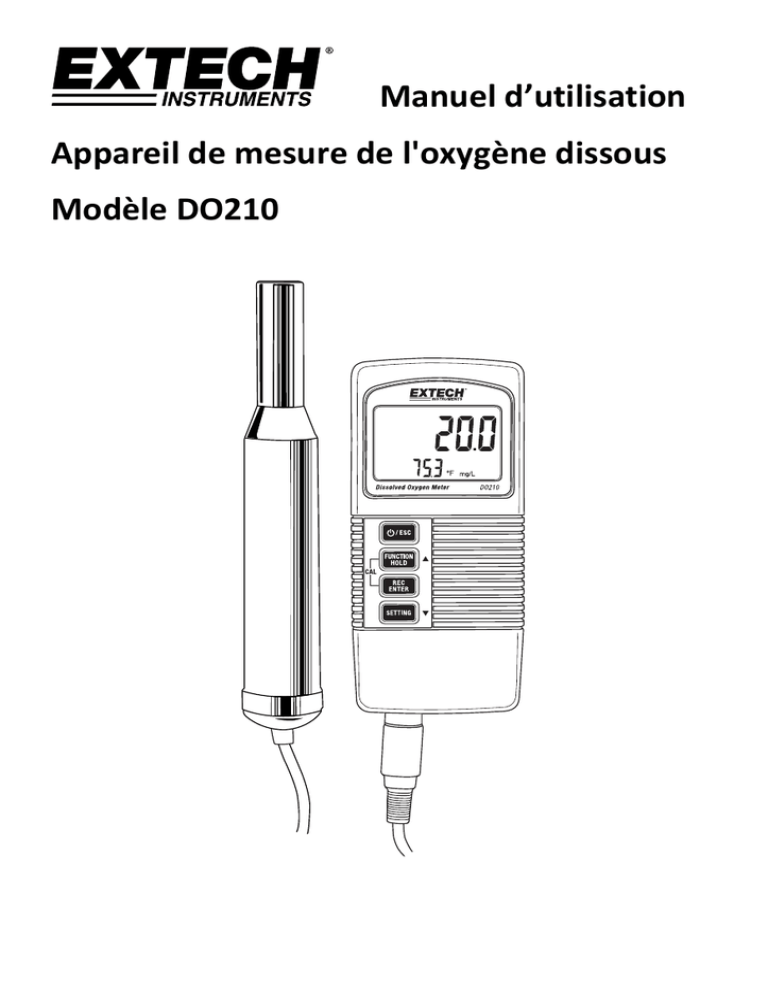

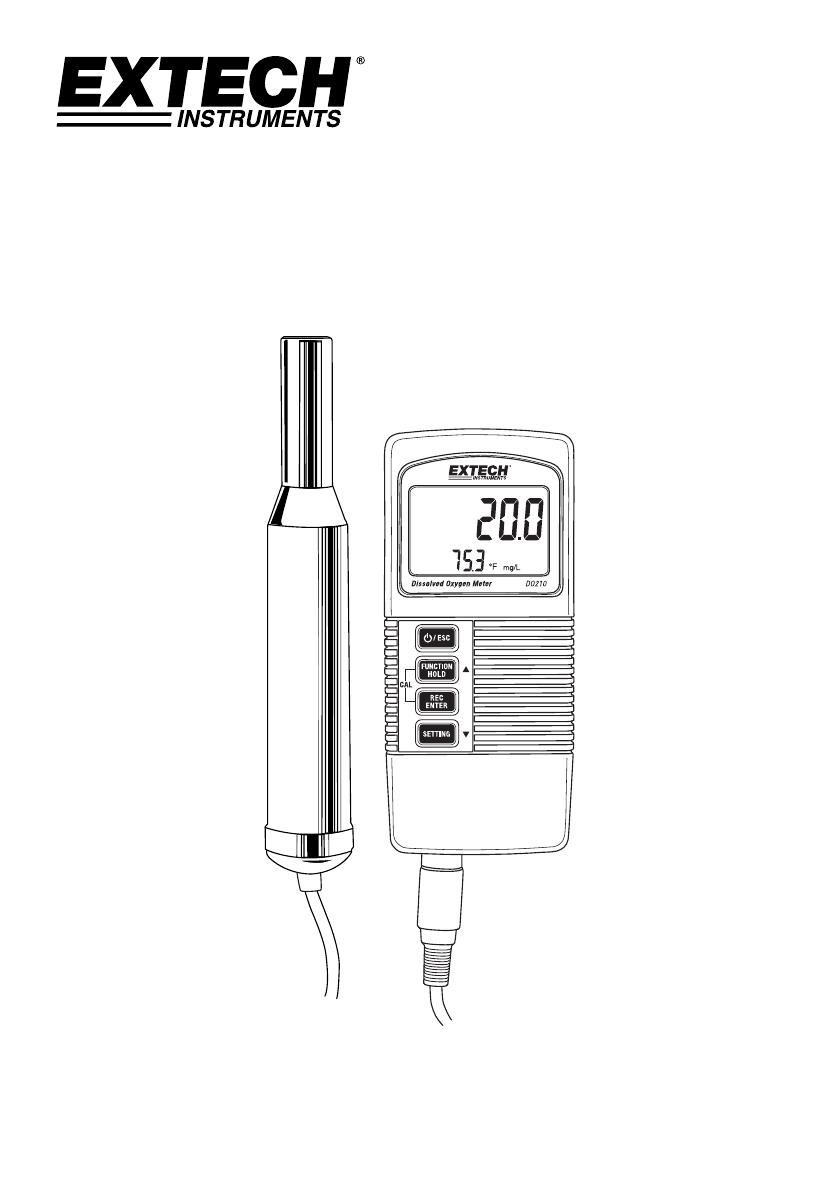

Manuel d`utilisation Appareil de mesure de l`oxygène

Manueld’utilisation
Appareildemesuredel'oxygènedissous
ModèleDO210

DO210-fr-FR_v1.2 11/14
2
3
1
2
4
5
6
7
8
9
Introduction
Nousvousremercionsd'avoirchoisil'appareildemesuredel'oxygènedissous/thermomètre
d'Extechquipermetd'affichersimultanémentl'oxygènedissousetlatempératureoulateneur
enoxygènedel'airainsiquelatempérature.Unitésdemesure:mg/lpourl'oxygènedissous,%
pourl'oxygènecontenudansl'airetoC/oFpourlatempérature.L'oxygèneestmesuréàl'aide
d'uncapteuràdistancequicontientégalementunethermistancequipermetdemesurerla
températuredel'air.Fonctionnalitésavancées:compensationd’altitude,compensationde
salinité,maintiendesdonnées,misehorstensionautomatiqueetenregistrementdesvaleurs
maximalesetminimales(Min/Max).
Descriptiondel’appareil
1. Chiffresdel’affichageprincipalpour
afficherlesvaleursdemesureset
deprogrammation
2. Lecturedetempérature
3. ToucheMarche/Echap
4. Touchedirectionnelle
Fonction/Maintien/Flèchehaut
5. ToucheRecord/Enter
6. TouchefléchéeSetting/Down
7. Compartimentàpile(audosde
l'appareil)
8. Câbledeconnexiondelasonde
9. Sonde

DO210-fr-FR_v1.2 11/14
3
Miseenroute
Remarque:Lasonded'oxygènedissouspeutêtresèchelorsqu'ellesortd'usine.Silasonde
necontientpasdesolutiond'électrolyte,veuillezvousréféreràlasectionRemplacement
d'électrolyteci‐aprèspourobtenirdesinformationssurl'ajoutdesolutiond'électrolyteavant
lapremièreutilisation.
Remplissagedurécipientd'électrolyteavantlapremière
utilisation
1. Dévissezetretirezlerécipientd'électrolytedel'extrémitédela
sonde.
2. Remplissezlerécipientd'électrolyted'unélectrolytenouveau.
3. Revissezlerécipientd'électrolytesurleporte‐électrodesetla
poignéedelasonde.Vouspouvezfairesortirl'excès
d'électrolyteparlefiletage.Essuyezbien.
4. Tapezlasondelégèrementpouréliminertoutesbullesd'airéventuelles.
Calibrage
Pourunepremièreutilisationouàlasuited'unelonguepériodedenon‐utilisation,calibrez
l'instrumentenayantrecoursàlaprocédureci‐après.Cetteprocéduredoitêtreexécutéedans
unespaceouvertetbienaéré.
1. Raccordezlafichedelasonded'oxygèneàlaprised'entréedelasonde.
2. Mettezl’appareilsoustensionenappuyantsurlatouchePower/ESC.
3. Lazoned'affichageinférieuredoitindiquerlesymboledel'unité%O2ainsiqu'unevaleur
detempérature.
4. Lazoned'affichagesupérieuredoitcommenceràfluctuer.Patientezenviron3minutes
jusqu'àlastabilisationdelazoned'affichagesupérieure.
5. AppuyezsurlatoucheHOLDetl’indicateurHOLDs'affichesurl'écran.
6. AppuyezsurlatoucheREC.L'indicateur«CAL»clignotesurl'écranetuncompteà
reboursde30àzérosedéclenchesurl'écrandel'appareil;ensuite,l'appareilaffiche
l'indicateurEND.
7. Lazoned'affichagesupérieureafficheunevaleurapproximativede20,9ou20,8
(concentrationtypiqued'oxygènedansl'air).

DO210-fr-FR_v1.2 11/14
4
Mesuresd’oxygènedissous(DO)
Préparationdelaprisedemesures
Avanttouteprisedemesures,effectuezlecalibrage,telquedécritci‐dessus,aubesoin.
Prisedemesures
1. AppuyezsurlatoucheFunctionetmaintenez‐laenfoncéependantaumoins2secondes
pourbasculerdumode%O2aumodemg/Loudumodemg/Laumode%O2Pour
prendredesmesuresdeDO,sélectionnezlemodemg/L(milligrammesparlitre).
2. Plongezlasondedanslasolutiontestée.Pourunecompensationautomatiqueoptimale
detempérature,plongezlasondejusqu'à10cm(4po)deprofondeur.
3. Patientezjusqu'àlastabilisationdel'écran
4. Lavitesseduliquidequientreencontactaveclasondedoitêtreaumoinsde0,2à0,3
m/s(0,6à1pied/mn).Silasolutionestimmobile,agitezcelle‐ciàl'aidedelasondeou
d'unagitateur.
5. Rincezlasondeàl'eaupropreaprèschaqueutilisation,puiscouvrezlatêtedelasonde
avecuncapuchondeprotectiondelatêtedelasonde.
Mesuresdel'oxygènedansl'air(%O2)
Préparationdelaprisedemesures
Avanttouteprisedemesures,effectuezlecalibrage,telquedécritprécédemment,aubesoin.
Prisedemesures
1. AppuyezsurlatoucheFunctionetmaintenez‐laenfoncéependantaumoins2secondes
pourbasculerdumodemg/Laumode%O2,aubesoin.Pourmesurerl'oxygèneprésent
dansl'air,veillezàsélectionnerlemode%O2.
2. Placezlasondedanslazonetestée,puispatientezjusqu'àlastabilisationdel'écran.
Mesuresdelatempérature
Lazoned'affichageinférieureindiquelatempératuredelasolutionmesuréeoulatempérature
del'air(enfonctiondesmesuresprisesparl'utilisateur).Pourmodifierl'unitédemesuredela
températureoC/oF,exécutezlaprocédureci‐aprèsouveuillezvousréféreràlasectionmode
Paramètres:
 AppuyezsurlatoucheSettingetmaintenez‐laenfoncéependant5secondes(jusqu'àce
qu'unsignalsonoreretentisse)pouraccéderaumodeSetting.
 ExercezdeuxautrespressionsbrèvessurlatoucheSetting.
 SélectionnezlesunitésdetempératureoCouoFàl'aidedelatouchefléchéeUP
 AppuyezsurlatoucheENTERpourenregistrerleparamètre,puisappuyezsurlatouche
ESCpourretourneraumodedefonctionnementnormal.

DO210-fr-FR_v1.2 11/14
5
Maintiendesdonnées(DataHold)
AppuyezsurlatoucheHOLDpourfigerlavaleuraffichée.L'indicateurHOLDainsiquelalecture
maintenues'affichentsurl'écranLCD.AppuyezànouveausurlatoucheHoldpourdésactiverla
fonctiondemaintiendesdonnées.
EnregistrementdesdonnéesMINetMAX
LorsquevoussélectionnezlafonctionEnregistrementdesdonnées,celapermetd'enregistrerles
lecturesminimalesetmaximales(Min/Max).Pourdémarrerunesessiond'enregistrementde
données:
1. AppuyezunefoissurlatoucheREC.L’indicateurRECs’affichesurl'écran.Appuyezà
nouveausurlatouche«REC»,puisl’indicateur«RECMAX»s’affichesurl’écranLCDavec
lalecturemaximale.
2. Appuyezànouveausurlatouche«REC»,puisl’indicateur«RECMIN»s’affichesurl’écran
LCDaveclalectureminimale.
3. PourrelâcherlalectureMAXouMINmaintenue,appuyezsurlatoucheHOLDpendantque
lesindicateursRECMAXouRECMINsontaffichés;àprésentseull'indicateurRECs'affiche.
L'appareilcontinueàprésentdesuivreleslecturesmaximales(MAX)etminimales(MIN),
maisaffichelesmesuresentempsréel.PourvisualiserànouveaulesvaleursMAXetMIN,
utilisezlatoucheREC,telquedécritprécédemment.
4. PourquitterlemodeEnregistrement,appuyezsurlatoucheRECetmaintenez‐laenfoncée
pendantaumoins2secondes.L’écranretourneaumodedefonctionnementnormal.
ModeParamètres
Avantd'accéderaumodeParamètres,assurez‐vousquel'appareiln'estnienmodeMaintiendes
données,nienmodeEnregistrementdesvaleursMIN/MAX.PourutiliserlemodeParamètres:
1. AppuyezsurlatoucheSETTINGetmaintenez‐laenfoncéependantaumoins5
secondes(jusqu'àcequ'unsignalsonoreretentisse)
2. Faitesdéfilerlesoptionsdeparamètresàl'aidedelatoucheSETTING.Cesoptionsse
présententcommesuit:
HIGH Ajustementdelacompensationd'altitude
SALt  Ajustementdelacompensationensalinité
°C/°F Sélectiondel'unitédetempérature
OFF  Gestiondelamisehorstensionautomatique
3. Veuillezvousréférerauxsectionssuivantespourdeplusamplesinstructionsrelatives
àlaprogrammationdesparamètresdumodeSetting
