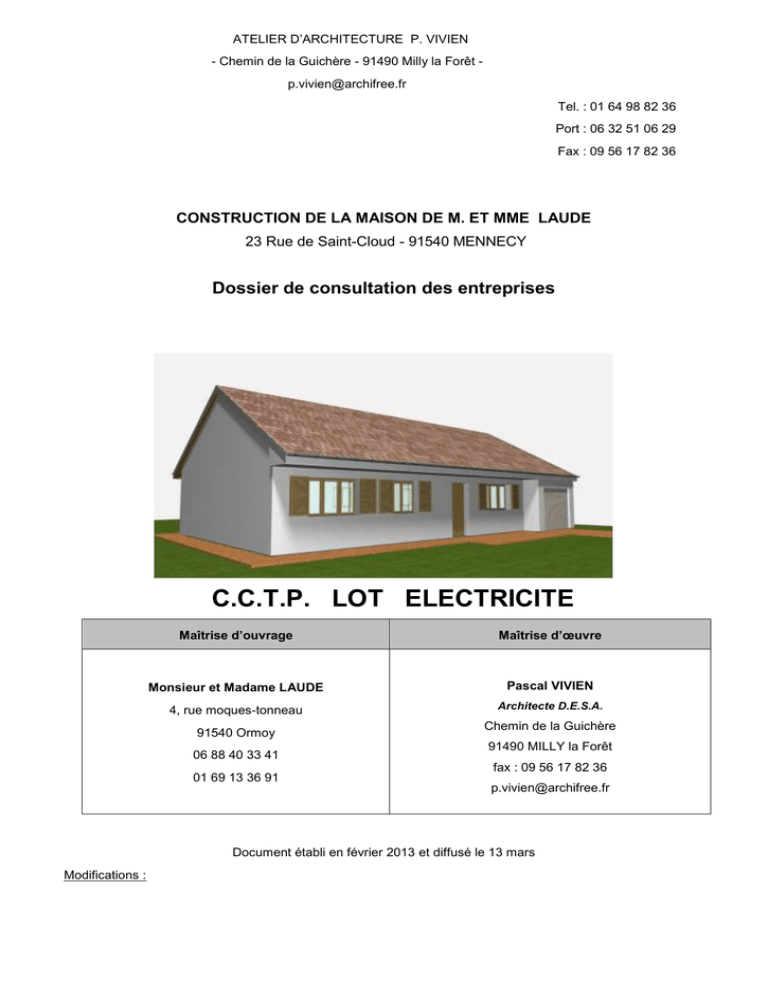

Dossier de consultation des entreprises
C.C.T.P. LOT ELECTRICITE
Maîtrise d’ouvrage
Maîtrise d’œuvre
Monsieur et Madame LAUDE
4, rue moques-tonneau
91540 Ormoy
06 88 40 33 41
01 69 13 36 91
Pascal VIVIEN
Architecte D.E.S.A.
Chemin de la Guichère
91490 MILLY la Forêt
fax : [phone]
[e-mail]
Document établi en février 2013 et diffusé le 13 mars
Modifications :

Rédigé le 22/02/13 par PV. Complété le 14/03/13
AFFAIRE : RECONSTRUCTION D’UNE MAISON A MENNECY
PRO – Lot ELECTRICITE
TABLE DES MATIERES
1 GENERALITES .............................................................................................. 4
1.1 Objet de l'opération ...................................................................................................... 4
1.2 Equipement de la maison .............................................................................................. 4
1.3 Mode de consultation ................................................................................................... 4
1.4 Matériels et conditions de mise en œuvre ....................................................................... 5
1.5 Référentiel normatif ...................................................................................................... 5
1.6 Obligations de l'entreprise ............................................................................................. 6
1.6.1 Connaissance et appréciation du projet ............................................................................. 6
1.6.2 Rendez-vous de chantier - représentation entreprise ......................................................... 6
1.7 Présentation et contenu des offres des entreprises .......................................................... 6
1.8 Documents à fournir par l'entreprise .............................................................................. 6
1.8.1 Dossier d’exécution .......................................................................................................... 6
1.8.2 Dossier des Ouvrages Exécutés (DOE) .............................................................................. 7
1.8.3 Dossier de maintenance ................................................................................................... 7
1.9 Consistance des travaux ............................................................................................... 7
1.10 Essais, réception .......................................................................................................... 8
1.10.1 Organisation des essais ................................................................................................... 8
1.10.2 Auto-contrôles ................................................................................................................ 8
1.10.3 Essais et contrôles sur le site ........................................................................................... 8
1.10.4 Réception ....................................................................................................................... 8
1.11 Garantie ...................................................................................................................... 8
1.12 Etiquetage et repérage ................................................................................................. 8
2 LIMITES DE PRESTATION ............................................................................. 9
2.1. Avec le lot Cloison - doublage ....................................................................................... 9
2.1.1. Travaux à la charge du lot cloison - doublage ................................................................... 9
2.1.2. Travaux à la charge du lot électricité ................................................................................ 9
2.2. Avec les lots Plomberie, Ventilation, Chauffage par PAC .................................................. 9
2.2.1. Travaux à leur charge ..................................................................................................... 9
2.2.2. Travaux à la charge du lot électricité ................................................................................ 9
2.3. Avec le lot Carrelage et Faïence .................................................................................... 9
2.3.1. Travaux à la charge du lot carrelage faïence ..................................................................... 9
2.3.2. Travaux à la charge du lot électricité ................................................................................ 9
3 DESCRIPTIF TECHNIQUE DES TRAVAUX COURANTS FORTS ...................... 9
5.1. Alimentation depuis le réseau ERDF ............................................................................... 9
5.2. Bilans de puissance .................................................................................................... 10
5.3. Régime de neutre / Prise de terre générale / liaison équipotentielle principale ................. 10
5.3.1. Mise à la terre dans les salles d’eau et les salles de bain ................................................... 10
5.4. Distribution depuis le coffret de façade ........................................................................ 10
5.4.1. Généralités .................................................................................................................... 10
5.4.2. Raccordement Tarif Bleu ................................................................................................ 11

Rédigé le 22/02/13 par PV. Complété le 14/03/13
AFFAIRE : RECONSTRUCTION D’UNE MAISON A MENNECY
PRO – Lot ELECTRICITE
5.5. Chemins de câbles ..................................................................................................... 11
5.6. Distribution ............................................................................................................... 11
5.6.1. Tableaux divisionnaires ................................................................................................... 11
5.7. Distribution et équipements Logements ....................................................................... 12
5.7.1. Distribution principale ..................................................................................................... 12
5.7.2. Gaine Technique Logement (GTL) ................................................................................... 12
5.7.3. Subdivision des circuits ................................................................................................... 13
- points d'éclairage maximum par circuit lumière. ................................................. 13
- prises 16 A+T maximum pour les circuits banalises. .......................................... 13
5.7.4. Equipement du tableau ................................................................................................... 13
- disjoncteurs ou interrupteurs tête de groupe différentiels 30ma........................... 13
5.7.5. Distribution secondaire et équipements ........................................................................... 14
5.8. DCL .......................................................................................................................... 14
5.9. Commandes d’éclairage .............................................................................................. 14
5.9.1. Eclairage extérieur ......................................................................................................... 15
5.10. Appareillage .............................................................................................................. 15
5.10.1. Types d’appareillage et mode de pose ............................................................................. 15
5.11. Equipement des Logements ........................................................................................ 16
5.11.1. Generalites .................................................................................................................... 16
5.11.2. Equipement pour la maison : .......................................................................................... 16
5.12. Eclairage ................................................................................................................... 17
5.12.1. Prescriptions de mise en œuvre ...................................................................................... 17
5.12.2. Eclairement à l’extérieur ................................................................................................. 17
5.12.3. Références des luminaires prescrits ................................................................................. 17
5.13. CHAUFFAGE ELECTRIQUE ........................................................................................... 17
5.13.1. Puissance à installer: ...................................................................................................... 17
5.13.2. Matériel ......................................................................................................................... 17
4 DESCRIPTION DES TRAVAUX COURANTS FAIBLES .................................... 18
6.1. Raccordement au réseau France Telecom .................................................................... 18
6.2. Installation de précâblage VDI .................................................................................... 18
6.2.1. Performances attendues ................................................................................................. 18
6.2.2. Prestations à prévoir ...................................................................................................... 18
6.2.3. Matériel à prévoir ........................................................................................................... 18
6.2.4. Etiquetage et repérage ................................................................................................... 19
6.2.5. Tests, contrôle et réception ............................................................................................ 19
6.3. Distribution TV ........................................................................................................... 20
6.4. Mise en place de détecteurs de fumées dans la maison ................................................. 20

Rédigé le 22/02/13 par PV. Complété le 14/03/13
AFFAIRE : RECONSTRUCTION D’UNE MAISON A MENNECY
PRO – Lot ELECTRICITE
1 GENERALITES
1.1 OBJET DE L'OPERATION
Le présent CCTP décrit les travaux courants forts et courants faibles à effectuer dans le cadre de la
reconstruction de la maison individuelle située 23 Rue de Saint-Cloud à 91540 MENNECY.
Dans la description qui va suivre, le Maître d’Œuvre s'est efforcé de renseigner l'Entreprise sur la nature des
travaux, sur le nombre de matériels à mettre en œuvre, leurs dimensions et leur emplacement, mais il convient
de signaler que cette description n'a pas un caractère limitatif et que l'Entreprise devra exécuter, comme
compris dans son prix, sans exception ni réserve, tous les travaux nécessaires et indispensables pour
l'achèvement complet des ouvrages projetés.
Elle devra signaler au Maître d’Œuvre les dispositions qui ne lui paraîtraient pas en rapport avec la solidité et la
conservation des ouvrages, l'usage auquel ils sont destinés ou l'inobservation des règles de l'art.
L'Entreprise sera considérée avoir pris connaissance des travaux à réaliser et avoir estimé elle-même les
quantités, définitions d'ouvrages et conditions d'exécution nécessaires à la parfaite réalisation des travaux.
Aucune incidence financière ne pourra être accordée pour une sous-estimation des difficultés ou des
dépassements de temps de main d’œuvre, dus au non-respect de cette règle.
1.2 EQUIPEMENT DE LA MAISON
Le présent document concerne la dépose, la fourniture, le montage et la mise en service des équipements
courants forts et courants faibles suivants :
- Fourniture et installation d’une armoire de chantier
- Alimentation depuis le réseau ERDF
- Distribution depuis le tableau
- Commandes d’éclairage
- Appareillages
- La mise en place d’un convecteur électrique (en complément du chauffage PAC air/eau par le sol)
- Eclairages
- Prise de terre / liaison équipotentielle principale
- Distribution et Raccordement au réseau France Telecom
- Détection incendie
- Installation de chantier
Sauf prescription contraire dans la suite du document, les prestations et les travaux mentionnés dans le présent
CCTP sont à la charge du lot Electricité (Courants Forts et Courants Faibles).
1.3 MODE DE CONSULTATION
L’ensemble des travaux ‘’courants forts’’ et ‘’courants faibles’’ sera réalisé par une même entreprise.
Sauf prescription contraire dans la suite du document, les prestations et les travaux mentionnés dans le présent
CCTP sont à la charge de cette entreprise.
Dans le présent document, « l’Entreprise » désigne le soumissionnaire ou le titulaire du présent appel d’offres.
Le CCTP est complété par une série de plans donnant des précisions sur les installations projetées.
Ces documents ne sont pas à considérer comme de futurs documents d’exécution des ouvrages, il appartiendra
donc à l’entreprise de réaliser ses propres plans et schémas qui constitueront entre autres les DOE.
Il appartient également à l’entreprise de relever et porter à la connaissance des Maitre d’Ouvrage et Maitre
d’œuvre toute anomalie qu’elle pourrait relever sur ces documents. Les maitre d’Ouvrage et Maitre d’œuvre
jugeront de la pertinence de ces éventuelles observations.
L’Entreprise devra, avant mise en œuvre des matériels, vérifier les emplacements donnés à titre indicatif, en
tenant compte de la disposition des éléments de la construction.

Rédigé le 22/02/13 par PV. Complété le 14/03/13
AFFAIRE : RECONSTRUCTION D’UNE MAISON A MENNECY
PRO – Lot ELECTRICITE
1.4 MATERIELS ET CONDITIONS DE MISE EN ŒUVRE
Les prescriptions du présent paragraphe complètent les obligations des dispositions définies par les règlements
et normes en vigueur, notamment ceux visés à l’article 1.5 ci-après.
Tous les matériels seront neufs et de bonne qualité. Ils devront être conformes aux normes qui leur sont
propres et porteront les estampilles d’agréments et labels de qualité chaque fois qu’ils font l’objet d’essais ou de
contrôles réglementaires.
Toutes les précautions nécessaires doivent être mises en œuvre au cours des travaux pour assurer leur bon
état de conservation, tant pendant le transport, le stockage sur le chantier que durant le montage.
Les matériels Courants Forts et Courants Faibles ci-après ont fait l’objet d’un choix basé sur les caractéristiques
techniques, les dimensions des équipements, les coûts de maintenance et d’exploitation. En conséquence, les
dispositions retenues ne doivent pas être remises en cause par l’Entreprise soumissionnaire.
Les références à des marques et à des modèles d’appareils sont données à titre indicatif pour fixer le niveau de
prestation, elles ne sont pas imposées.
L’Entreprise soumissionnaire pourra proposer d’autres marques de son choix, de qualité et de performances
équivalentes à celles citées dans le présent document à condition que celles-ci soient agréées par le Maître
d’Œuvre et le Maître d’Ouvrage.
Avant le démarrage de ses travaux, l’Entreprise devra soumettre les références exactes des fournitures qu’elle
se propose de mettre en œuvre à l’approbation du Maître d’Œuvre qui appréciera s’il y a concordance et
équivalence avec les prescriptions des pièces du marché. Dans le cas contraire, le Maître d’Œuvre se réserve
le droit d’exiger les marques et types cités en référence dans le CCTP.
L’Entreprise du présent marché présentera au Maître d’Œuvre, après la réception de l’ordre de service de
notification de marché, et avant commencement des travaux, un tableau comportant un échantillon des
appareils à installer. Chaque échantillon comportera une étiquette comportant la marque et les références de
l’appareil, ainsi que les endroits d'utilisation envisagés. Après accord, ce tableau restera sur le chantier jusqu’à
la réception.
Pour les équivalences de matériel qu’elle proposera, l’Entreprise fournira la fiche technique et un échantillon du
matériel prescrit en base, la fiche technique et un échantillon du matériel proposé en variante et ce de manière
à apporter tous les éléments permettant de statuer sur l’équivalence ; pour les luminaires, les échantillons
seront comparés éteints et allumés et dans des conditions de mise en œuvre aussi proches que possible de la
mise en œuvre définitive.
Les parties métalliques posées avec leur revêtement définitif (couches premières anticorrosion et peinture de
finition) devront être efficacement protégées jusqu’à la livraison de l’installation.
Elles ne devront présenter aucune détérioration susceptible d’être le siège d’une corrosion ultérieure. Toute
résurgence de tache de rouille entraînera le refus de la réception de la partie d’ouvrage correspondante. La
visserie et la boulonnerie seront entièrement traitées.
1.5 REFERENTIEL NORMATIF
Les matériels et installations devront satisfaire aux normes et règlements (édition en vigueur à la date précisée
dans les pièces administratives) et respecteront notamment :
- La norme NFC 15 – 100 relative aux installations électriques basse tension (en particulier locaux
privatifs à usage d’habitation partie 7-771) ainsi que les fiches d’interprétation permanentes de
l’UTE
- La norme NFC 14 – 100 relative aux installations de branchement à basse tension
- les décrets, circulaires d’application ainsi que les notes techniques relatives aux prescriptions ci-
dessus, en particulier le décret du 31 janvier 1986 relatif aux circuits et installations de sécurité
- Au décret du 14 novembre 1988
- Arrêté du 31 janvier 1986, relatif à la sécurité incendie dans les habitations
- les prescriptions et cahiers des charges ERDF et France Telecom
