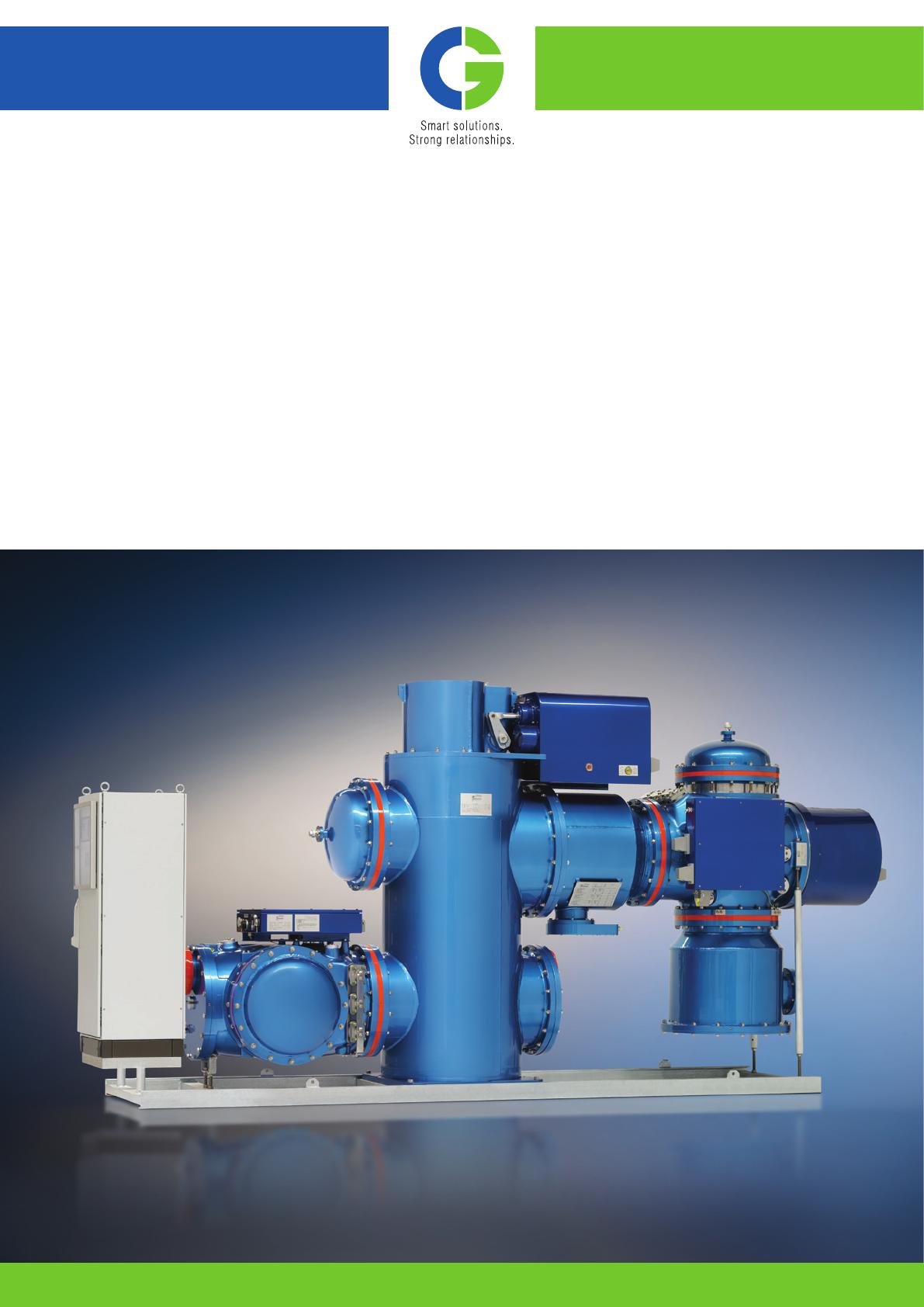

Appareillage de commutation isolé au gaz (GIS)

Appareillage de commutation
isolé au gaz (GIS)
Your partner in energy solutions

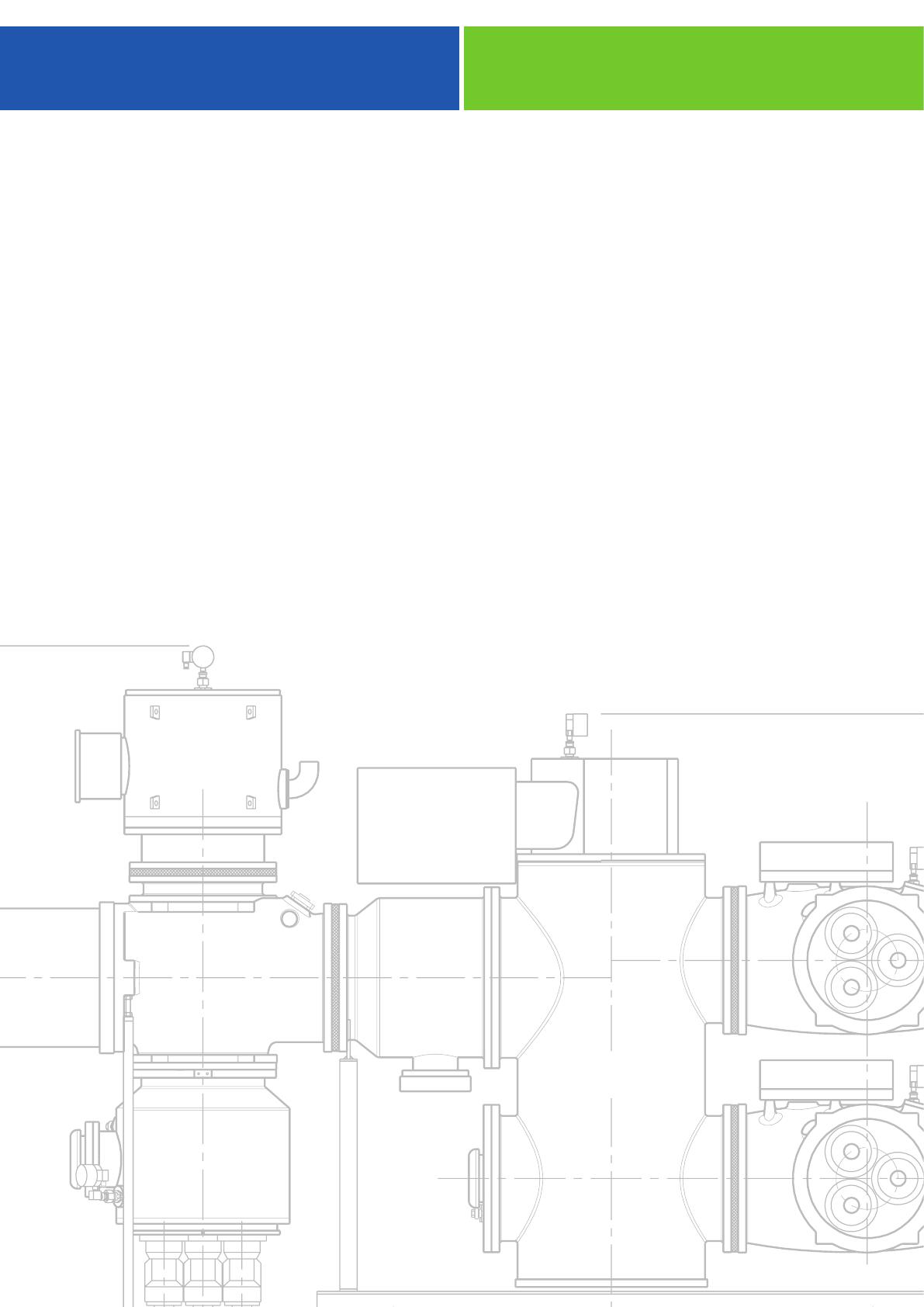

CG Electric Systems Hungary
CG Electric Systems Hungary (ex-Ganz Electric) a une histoire de plus de 130
ans en qualité de société de haute technologie avec une solide réputation pour
ses capacités globales d’ingénierie. Actuellement, la société dispose de trois
unités de fabrication principales : appareillage de commutation à haute tension,
transformateurs de puissance et machines tournantes. La ligne de production
d’appareillage de commutation à haute tension inclut les appareillages de
commutation isolé au gaz (GIS). Les appareillages de commutation sont fournis
pour une gamme de tensions nominales variant entre 72.5-300 kV, des courants
normaux jusque 4.000 A et des courants transitoires de 40 kA.
Une expérience pratique de longues années ainsi que des recherches et des
développements techniques permanents ont améliorés les spécifications générales
majeures de nos nouvelles sous-stations GIS: faible encombrement, installation
facile et rapide, grande fiabilité, résistance aux influences environnementales et
climatiques, sécurité maximale du personnel, maintenance minimale et longue
durée de vie.
Tous les produits GIS ont été développés au centre de R&D sis à Budapest. Des
ingénieurs de développement expérimentés, un design à la pointe de la technologie
et des logiciels d’analyses garantissent une conception optimisée répondant aux
exigences de la normalisation CEI. Les calculs tiennent compte d’analyses de
méthodes d’éléments finis mécaniques et électriques, ainsi que d’analyse des flux
de gaz pour la conception du disjoncteur.
Le département études, l’usine de fabrication, l’atelier d’assemblage et les
stations d’essais travaillent de concert suivant un système complexe et strict
d’assurance qualité en conformité avec la norme ISO 9001. L’usine exploite aussi
un ‘Environment Management System’ conforme ISO14001. Les inspections
systématiques et les mesures d’essais garantissent la conformité des produits finis
aux exigences de la clientèle et aux spécifications des normes internationales.
Spécifications principales
GT01
Spécifications générales du type GT01 compact GIS
>> Convient à l’installation intérieure et extérieure
>> Enceintes mises à la terre assurant une protection maximale du personnel
d’exploitation contre les chocs électriques
>> Enceintes en aluminium léger résistant à la corrosion
>> Système modulaire hermétique triphasé avec brides de connexion homogènes
>> Système d’étanchéité assurant une excellente étanchéité au gaz
>> Barrière et supports d’isolateurs triphasés en résine époxyde
>> Plusieurs compartiments à gaz, équipés chacun d’un filtre à gaz, d’un disque de
rupture, d’un manomètre à contact et de vannes de gaz
>> Tubes conducteurs de courant en aluminium et type de contacts tulipe avec
doigts en cuivre, argentés en surface
>> Chaque unité assemblée pour l’expédition est formée de deux enceintes pré
testées pour un assemblage rapide sur site
>> Disjoncteur à ressort avec tenue à l’arc interne de 3e génération
>> Commutateurs sectionneur de mise à la terre combinés avec hublot de visite
Spécifications techniques
Type
GT01
Tension nominale
145 kV
Gamme
72.5-145 kV
Tension de tenue à fréquence de puissance nominale
- phase et terre
275 kV
- à travers la distance d'isolation
315 kV
Tension de tenue au choc de foudre nominal
- phase et terre
650 kV crête
- à travers la distance d'isolation
750 kV crête
Fréquence nominale
50 Hz
Courant nominal normal
3150 A
Courant nominal transitoire (3 sec)
40 kA
Courant de tenue crête nominal
100 kA crête

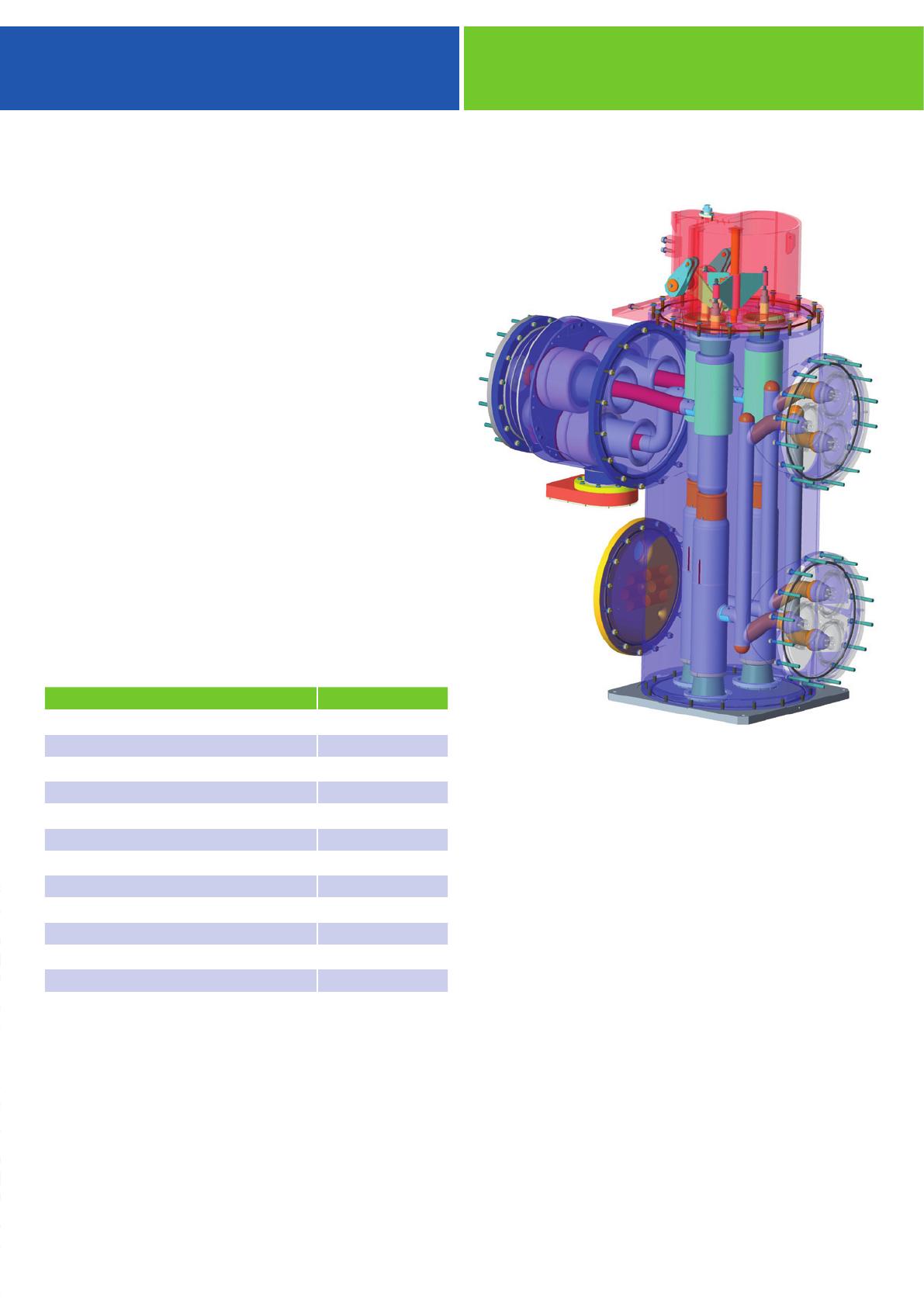

Pôle disjoncteur avec transformateur de courant

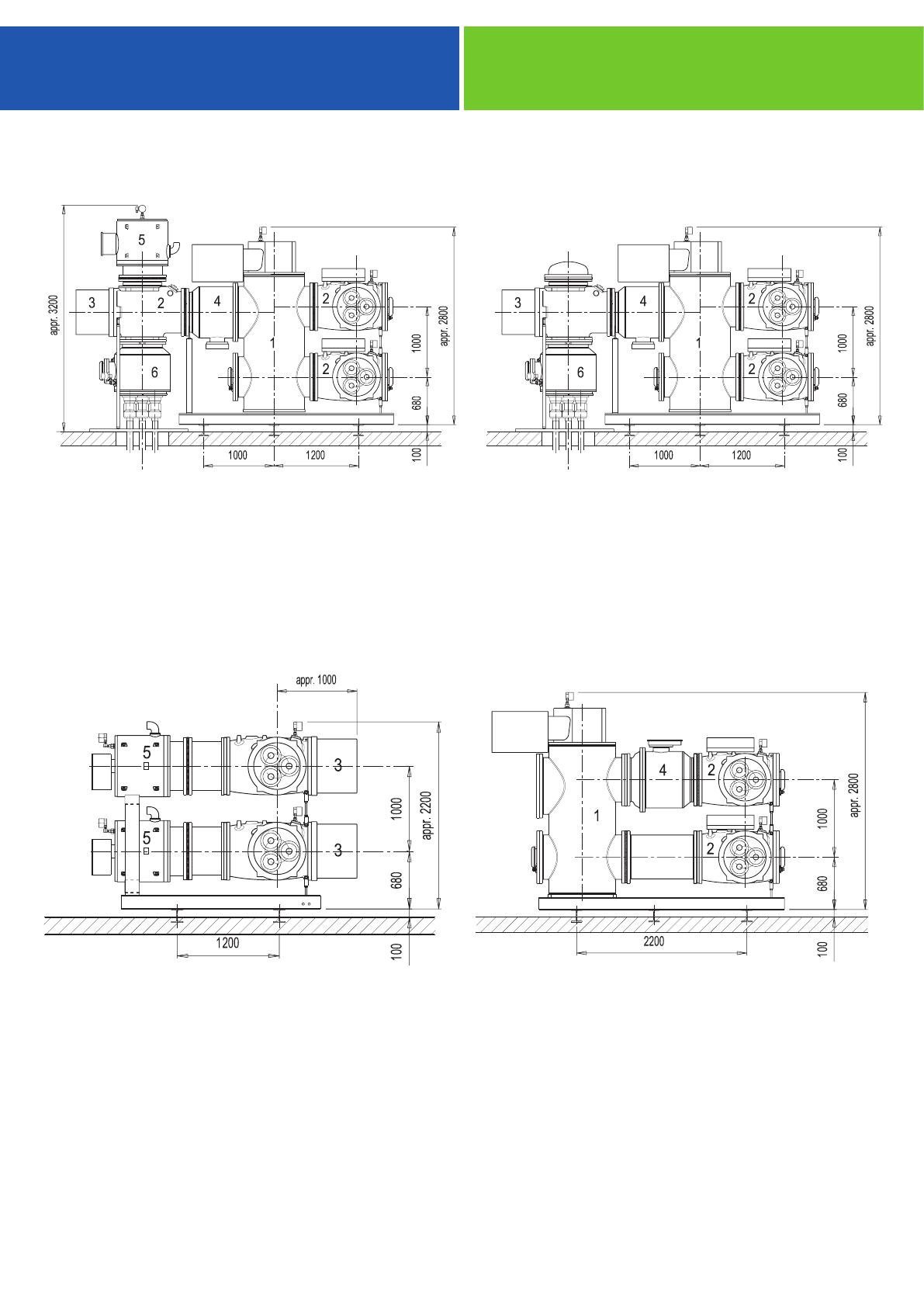

Diagrammes schématiques
GT01
Barre-bus 1
Barre-bus 1
Barre-bus 2
Barre-bus 2
Départ avec VT
Enceinte pour transformateur
Barre-bus 1
Barre-bus 1
Barre-bus 2
Enceinte mesure & mise à la terre de barres
Barre-bus 2
Unité coupleur de barres
1Disjoncteur
2 Sectionneur et sectionneur de terre de maintenance combinés
3 Sectionneur de terre rapide
4 Transformateur de courant
5 Transformateur de tension
6 Enceinte d’extrémité avec serres-câbles
Toutes dimensions en millimètres

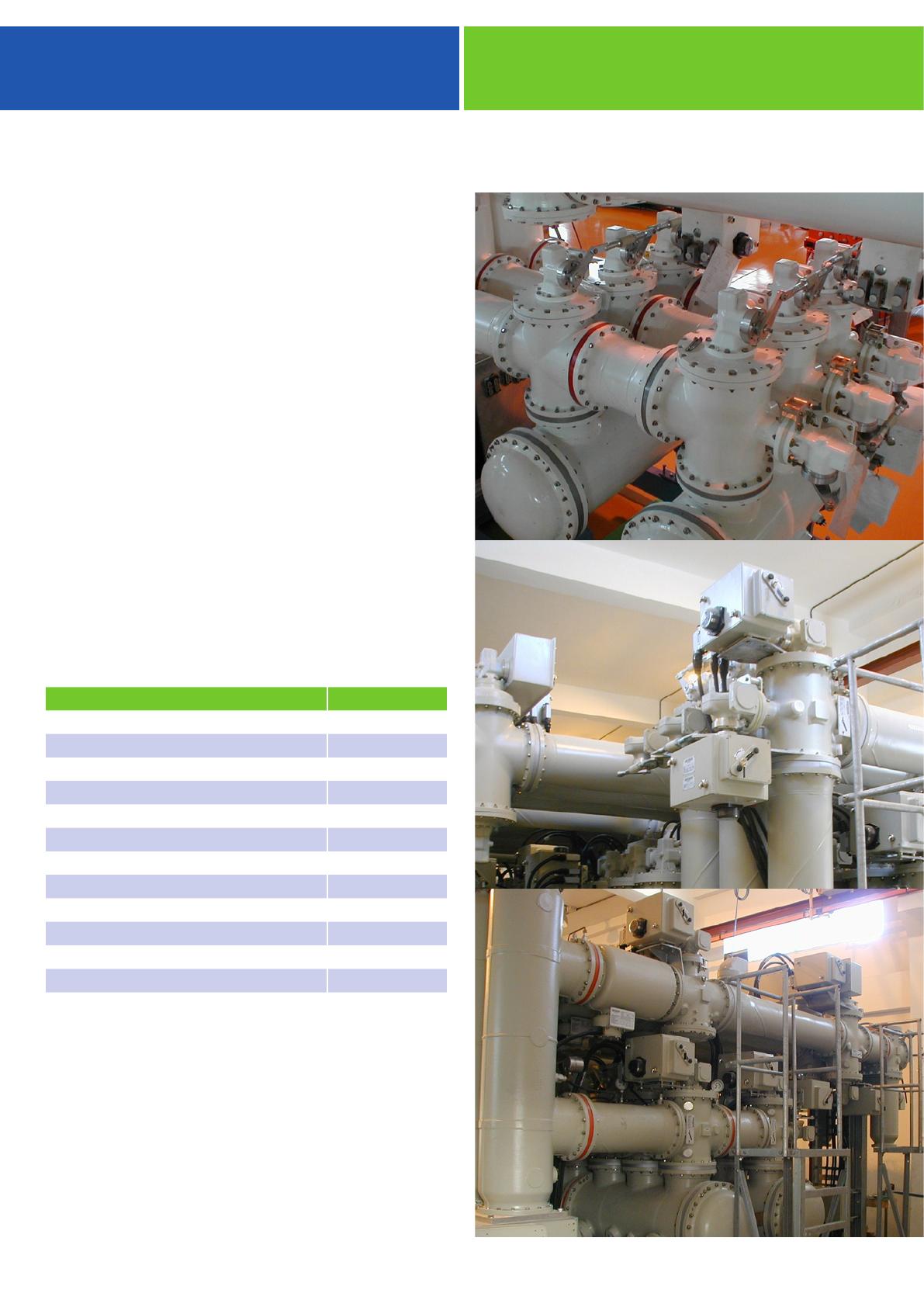

Spécifications générales
GAI1
Spécifications générales du type GAI1 compact GIS
>> Convient à l’installation intérieure et extérieure
>> Enceintes mises à la terre assurant une protection maximale du personnel
d’exploitation contre les chocs électriques
>> Enceintes en aluminium léger résistant à la corrosion
>> Système modulaire hermétique mono/triphasé avec brides de connexion
homogènes
>> Système d’étanchéité assurant une excellente étanchéité au gaz
>> Barrière et supports d’isolateurs triphasés en résine époxyde
>> Plusieurs compartiments à gaz, équipés chacun d’un filtre à gaz, d’un disque de
rupture, d’un manomètre à contact et de vannes de gaz
>> Tubes conducteurs de courant en aluminium et type de contacts tulipe avec
doigts en cuivre, argentés en surface
>> Chaque unité assemblée pour l’expédition est formée de deux enceintes prétestées pour un assemblage rapide sur site
>> Disjoncteur hydraulique de type puffer
>> Commutateurs sectionneur de mise à la terre combinés avec hublot de visite
Spécifications techniques
Type
GAI1
Tension nominale
170 kV
Gamme
145-170 kV
Tension de tenue à fréquence de puissance nominale
- phase et terre
325 kV
- à travers la distance d'isolation
375 kV
Tension de tenue au choc de foudre nominal
- phase et terre
750 kV crête
- à travers la distance d'isolation
860 kV crête
Fréquence nominale
50 Hz
Courant normal nominal
3150 A
Courant transitoire nominal (3 sec)
40 kA
Courant de tenue crête nominal
100 kA crête
Diagrammes schématiques
GAI1
Départ avec VT
Enceinte pour transformateur
Enceinte mesure & mise à la terre de barres
Unité coupleur de barres
1Disjoncteur
2Sectionneurs
3 Sectionneur de terre rapide
4 Sectionneur de terre de maintenance
5 Transformateur de courant
6 Transformateur de tension
7 Élément amovible
8 Extrémité serre-câbles
Toutes dimensions en millimètres.
Spécifications principales
GAI3
Spécifications générales du type GAI3 compact GIS
>> Convient à l’installation intérieure et extérieure
>> Enceintes mises à la terre assurant une protection maximale du personnel
d’exploitation contre les chocs électriques
>> Enceintes en aluminium léger résistant à la corrosion
>> Système modulaire hermétique monophasé avec brides de connexion
homogènes
>> Système d’étanchéité assurant une excellente étanchéité au gaz
>> Barrière et supports d’isolateurs triphasés en résine époxyde
>> Plusieurs compartiments à gaz, équipés chacun d’un filtre à gaz, d’un disque de
rupture, d’un manomètre à contact et de vannes de gaz
>> Tubes conducteurs de courant en aluminium et type de contacts tulipe avec
doigts en cuivre, argentés en surface
>> Disjoncteur hydraulique de type puffer
>> Commutateurs sectionneur de mise à la terre combinés avec hublot de visite
Spécifications techniques
Type
GAI3
GAI3
Tension nominale
245 kV
300 kV
Gamme
170-300 kV
170-300 kV
- phase et terre
460 kV
380 kV
- à travers la distance d'isolation
530 kV
435 kV
Tension de tenue à fréquence de
puissance nominale
Tension de tenue au choc de foudre
nominal
- phase et terre
- à travers la distance d’isolation
1050 kV crête
1200 kV crête
1050+170 kV crête
Tension de tenue à l’impulsion de
commande nominale
- phase et terre
850 kV peak
- à travers la distance d’isolation
700+245 kV crête
Fréquence nominale
50 Hz
50 Hz
Courant normal nominal
3150 A
3150 A
Courant nominal transitoire (3 sec)
50 kA
40kA
Courant nominal crête de tenue
130 kA crête
100 kA crête
Diagrammes schématiques
GAI3
Départ avec VT
Enceinte pour transformateur
Enceinte mesure & mise à la terre de barres
Enceinte coupleur de barres
1Disjoncteur
2Sectionneurs
3 Sectionneur de terre rapide
4 Sectionneur de terre de maintenance
5 Transformateur de courant
6 Transformateur de tension
7 Terminaison de câble
