Dangers liés à l`électricité

CUSSTR : Commission Universitaire de Sécurité et Santé au Travail Romande
Version 2009
Vers 2009
0
Dangers liés à
l’électricité

La CUSSTR Dangers liés à l’électricité
Vers 2009
1
Introduction
Personnes habilitées à effectuer des travaux
d’installations électriques
D’après l’Ordonnance sur les Installations électriques à Basse Tension (OIBT), les
travaux d’installation électrique sont, en principe, effectués par une personne du
métier. L’Inspection Fédérale des Installations é Courant Fort (IFICF) peut délivrer à
l’entreprise une autorisation d’installer limitée pour certains travaux (entretien,
suppression de perturbations, modifications, extensions d’installations, exécutions
d’installations dans des constructions préfabriquées, etc.). Pour cela, ces travaux
doivent être réalisés par des collaborateurs de l’entreprise remplissant certaines
conditions.
Monteur-électricien avec plus de 3 ans d’expérience pratique ou
Personne d’une profession de la branche de l’électricité avec plus de 5 ans
d’expérience pratique ou
Personne ayant subi avec succès l’examen d’électricien d’exploitation.
L’IFICF est également compétente pour cet examen d’électricien d’exploitation.
!
!
Cadre légal
La loi fédérale concernant les installations électriques à faible et à fort courant (loi
sur les installations électriques, LIE) et ses ordonnances, les normes et les directives
ont pour objectif la protection des personnes et des choses contre les effets de
l’électricité. L’IFICF de l’Association Suisse des Electriciens (ASE) contrôle le
respect de ces prescriptions.
Pour les tâches relevant de la loi sur l’assurance accidents (LAA), la Suva peut
conclure des accords avec les organisations spécialisées concernées, ce qu’elle a fait
dans le domaine de l’électricité avec l’IFICF.

La CUSSTR Dangers liés à l’électricité
Vers 2009
2
Dangers principaux
Circuit électrique: principes physiques
Le circuit électrique peut être comparé à un réseau de distribution d’eau: le tableau
suivant récapitule les grandeurs correspondantes.
!
!
Abrév.!
Unité!
Abrév.!
Pression!de!l’eau!sur!la!canalisation!
Tension!électrique!
U!
Volt!
V!
Résistance!du!tuyau!=!∅!
Résistance!électrique!
R!
Ohm!
Ω!
Débit!d’eau!par!unité!de!temps!
(Intensité!du)!courant!
électrique!
I!
Ampè
re!
A!
Dans le cas d’un point d’eau, le débit dépend de la pression de l’eau et du ∅ du
tuyau: plus la pression est élevée, plus le débit est important; en outre, plus le ∅ du
tuyau est faible (plus la résistance est forte), moins le débit est grand. Idem pour le
courant électrique. Dans un circuit électrique, le courant dépend de la tension et de la
résistance électriques: plus la tension U est élevée, plus le courant I est grand; en
outre, plus la résistance R est grande, moins le courant I est important ou, d’après la

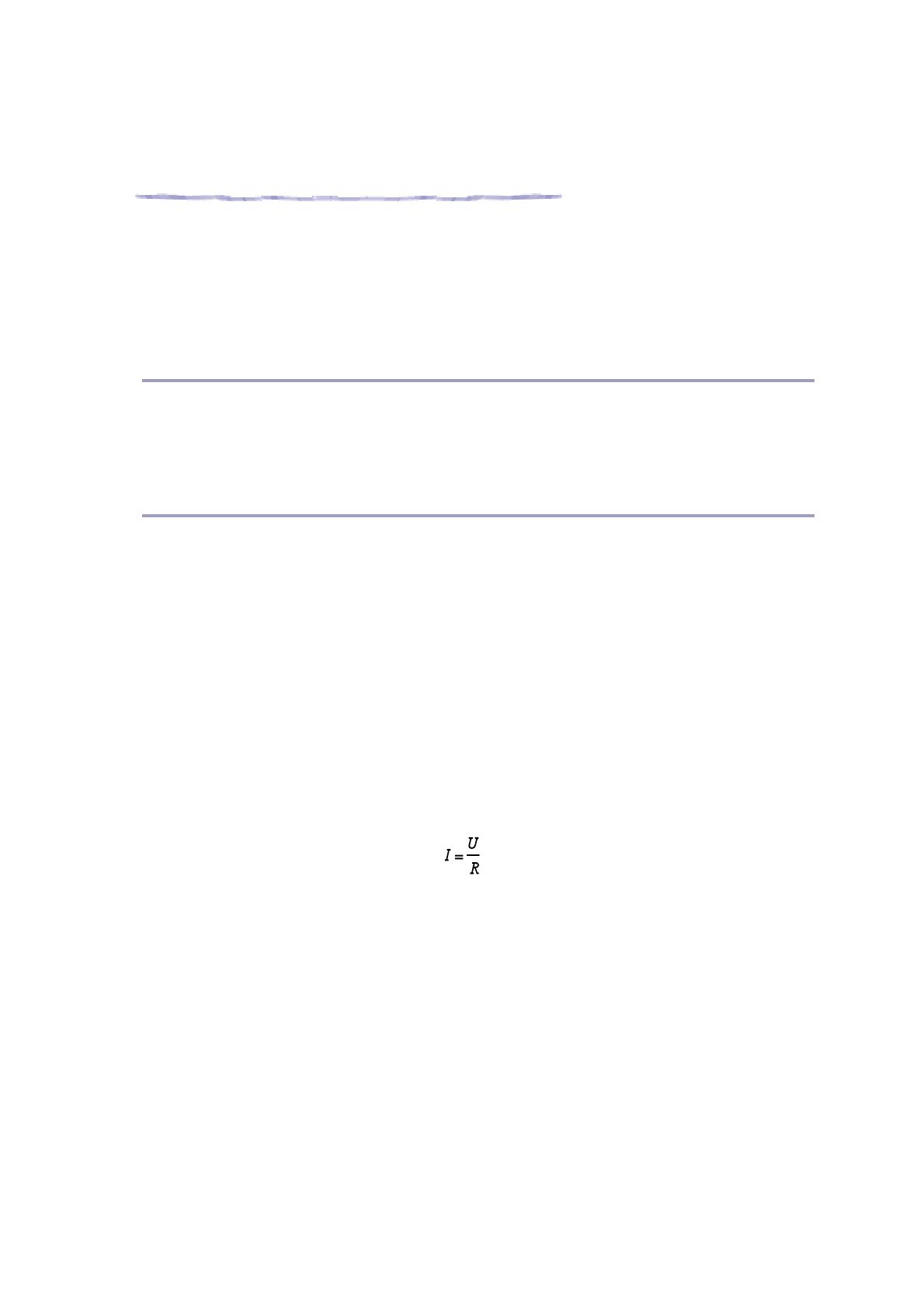

loi d’Ohm:
!
!
!
!
La tension électrique U existe toujours entre deux pôles. Dans un réseau de 230 V, il
s’agit du conducteur de phase (« phase », noir ou d’une autre couleur) et du
conducteur neutre (bleu clair), qui se prolongent jusque dans la prise de courant par
deux douilles. Selon le récepteur raccordé (avec une résistance R), un courant I plus
ou moins élevé passe dans le circuit électrique fermé qui relie les deux pôles.

La CUSSTR Dangers liés à l’électricité
Vers 2009
3

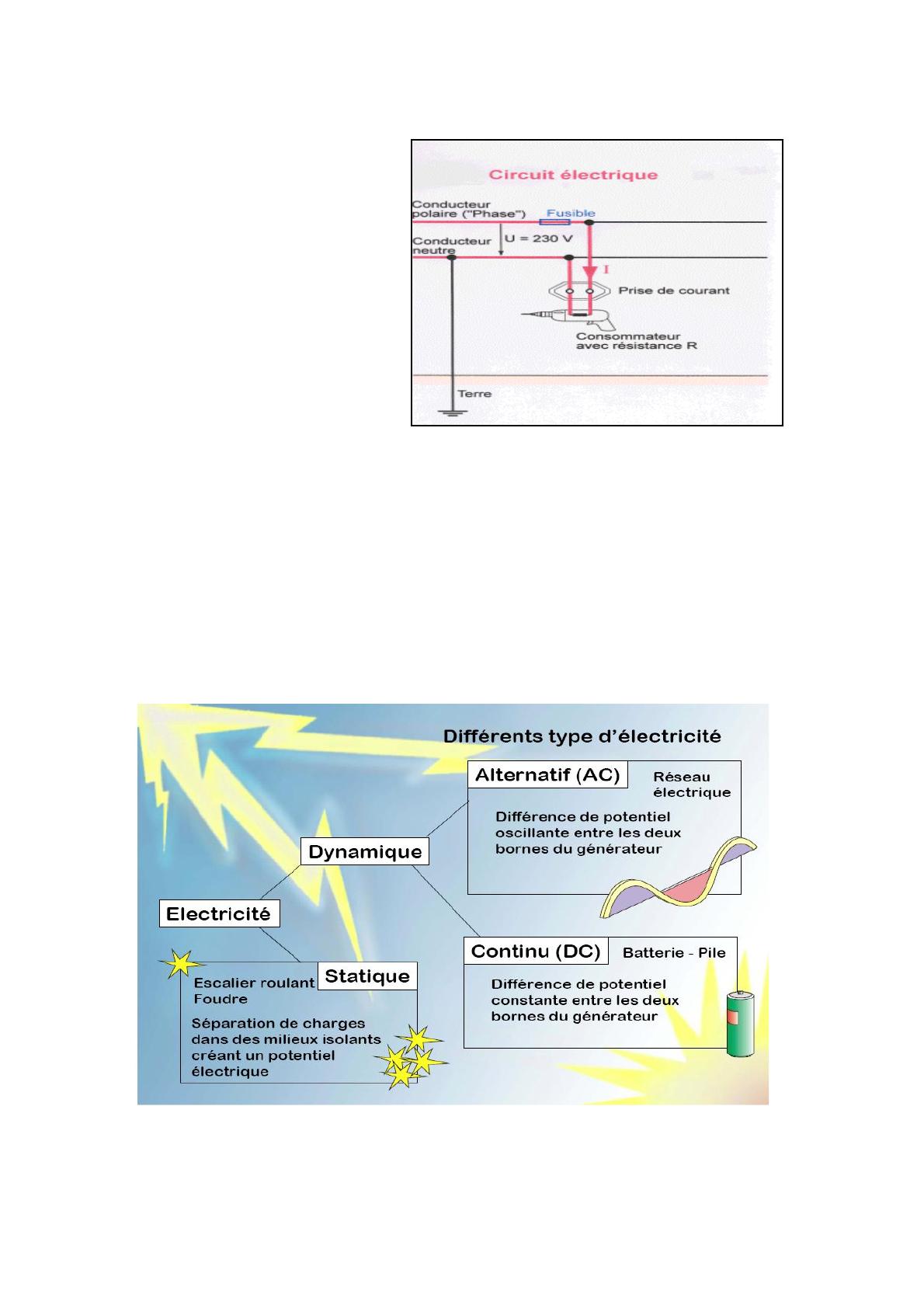

Si le récepteur situé dans le
circuit électrique a une
résistance R suffisamment
basse (p. ex. en cas de court-
circuit), le courant produit sera
alors si élevé que les
conducteurs d’amenée seront
surchargés. Ils peuvent
s’enflammer sous l’effet de leur
propre échauffement. Eviter
cela, telle est la tâche du fusible
qui fond p. ex. dès que le
courant atteint un certain
nombre d’Ampère, ce qui
coupe le circuit électrique. Aujourd’hui, les nouvelles installations ne sont plus
équipées de coupe-circuits à fusibles, mais de disjoncteurs. Ce sont des interrupteurs
qui se déclenchent automatiquement en cas de surcharge et peuvent être enclenchés
de nouveau manuellement.
Le conducteur neutre est relié à la terre au niveau de l’introduction dans le bâtiment.
Ainsi, le conducteur de phase a, par rapport à la terre, une tension U toujours
constante, égale à 230 V.
On distingue la:
Source : cours d’électricité UNIGE par Claude Lagrive

La CUSSTR Dangers liés à l’électricité
Vers 2009
4

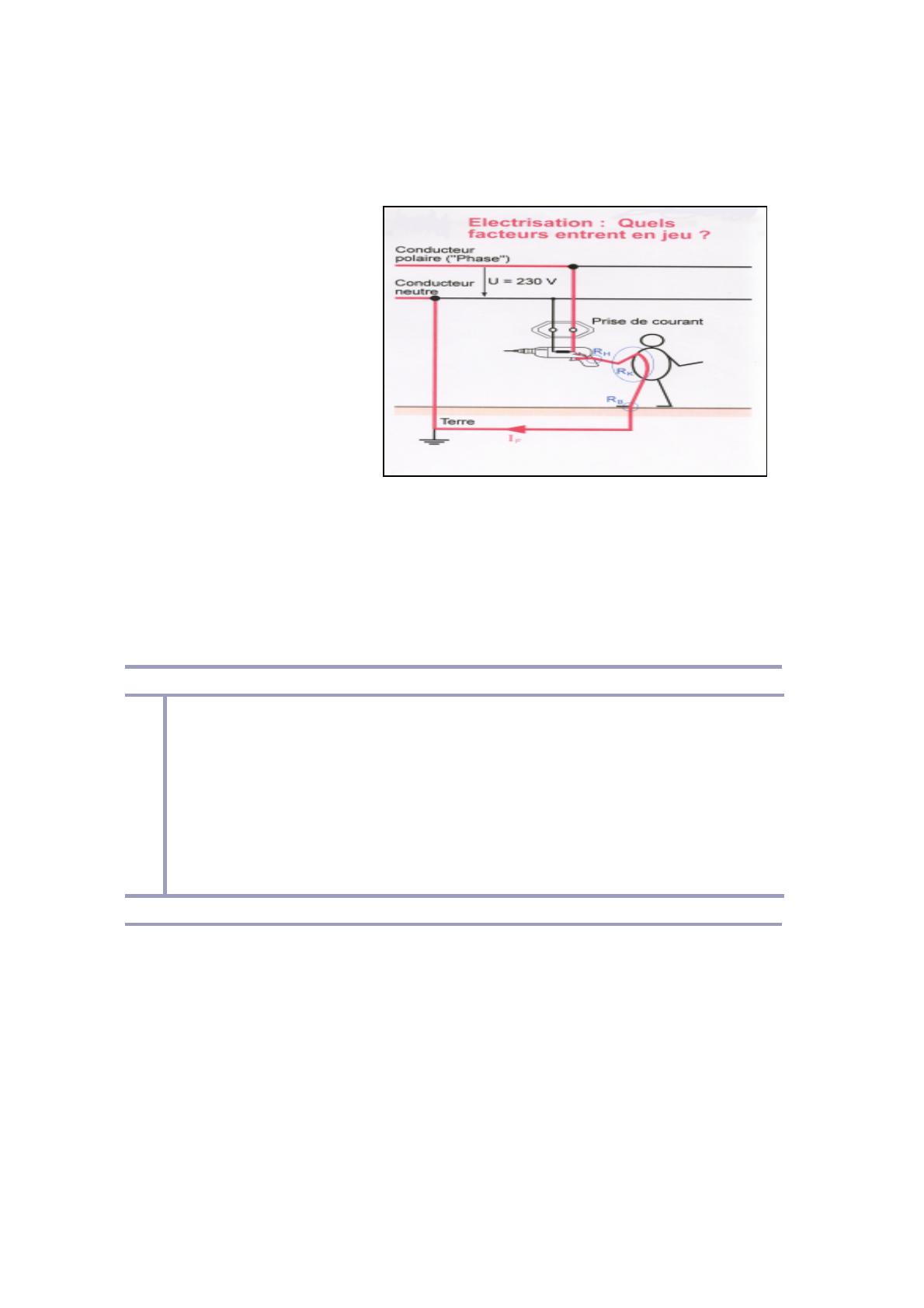

Electrisation
Le courant ne peut passer
que dans un circuit
électrique fermé.
Normalement, il circule du
réseau (conducteur de
phase, 230 V) via la prise et
le câble électrique jusqu’au
récepteur et revient au
réseau (conducteur neutre).
Si l’isolation d’un appareil
électrique ou d’un câble
d’alimentation est
endommagée, le boîtier de
l’appareil défectueux peut alors être sous tension. Si l’utilisateur entre en contact
avec le boîtier ou si une personne touche directement le conducteur de phase de la
prise de courant ou un fil de phase dénudé, le courant essaie de retourner au réseau à
travers le corps humain et la terre, car celle-ci est reliée au conducteur neutre.
L’intensité de ce courant dépend de la résistance du corps humain, de la peau, des
vêtements et du retour à la terre.
Voir les valeurs du tableau suivant:
Grandeur
Abrév./formule
Valeur de…
… à
Corps
humain*
RK
Env. 500 Ω
Env. 1500 Ω
Passage par la
peau
RH
0 Ω (peau
mouillée)
4000 Ω (peau sèche)
Vêtements-
sol
RB
0 Ω (sol en béton
mouillé)
10 000 Ω
(chaussures sèches à
semelles isolantes)
Résistance
Total
Rtot = RK + RH + RB
500 Ω
15 500 Ω
Courant
I = 230 V/Rtot
0,46 A = 460 mA
0,015 A = 15 mA
* La résistance du corps humain dépend, entre autres, de la tension employée, du parcours du
courant à travers le corps, de la taille, du poids, de l’état physique, etc., de la personne électrisée.
!
D’après le tableau ci-dessus, le courant électrisant peut évoluer dans une grande
plage. Etant donné le nombre de facteurs sur lesquels il est quasiment impossible
d’agir (parcours du courant dans le corps, humidité, etc.), le hasard joue donc un rôle
important.
