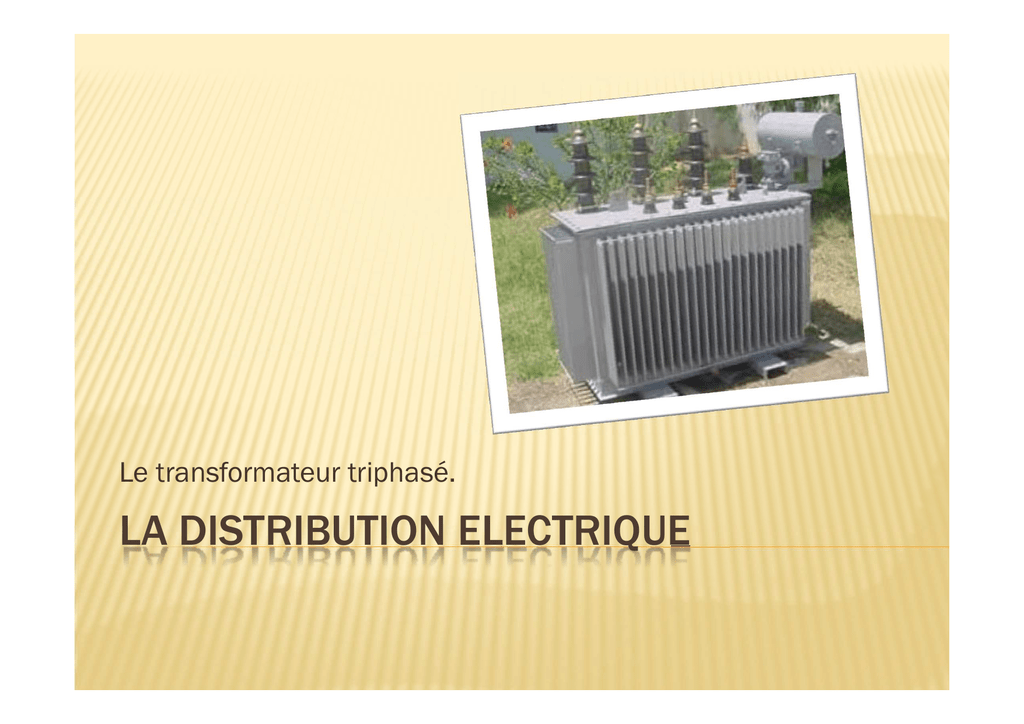

LA DISTRIBUTION ELECTRIQUE
Le transformateur triphasé.
LE TRANSFORMATEUR TRIPHASÉ.
Le circuit magnétique
Le circuit magnétique (1) d'un transformateur est soumis à un champ
magnétique variable au cours du temps. Pour les transformateurs reliés
au secteur de distribution, cette fréquence est de 50 ou 60 Hertz.
Le circuit magnétique est généralement feuilleté pour réduire les pertes
par courants de Foucault, qui dépendent de l'amplitude du signal et de
sa fréquence.

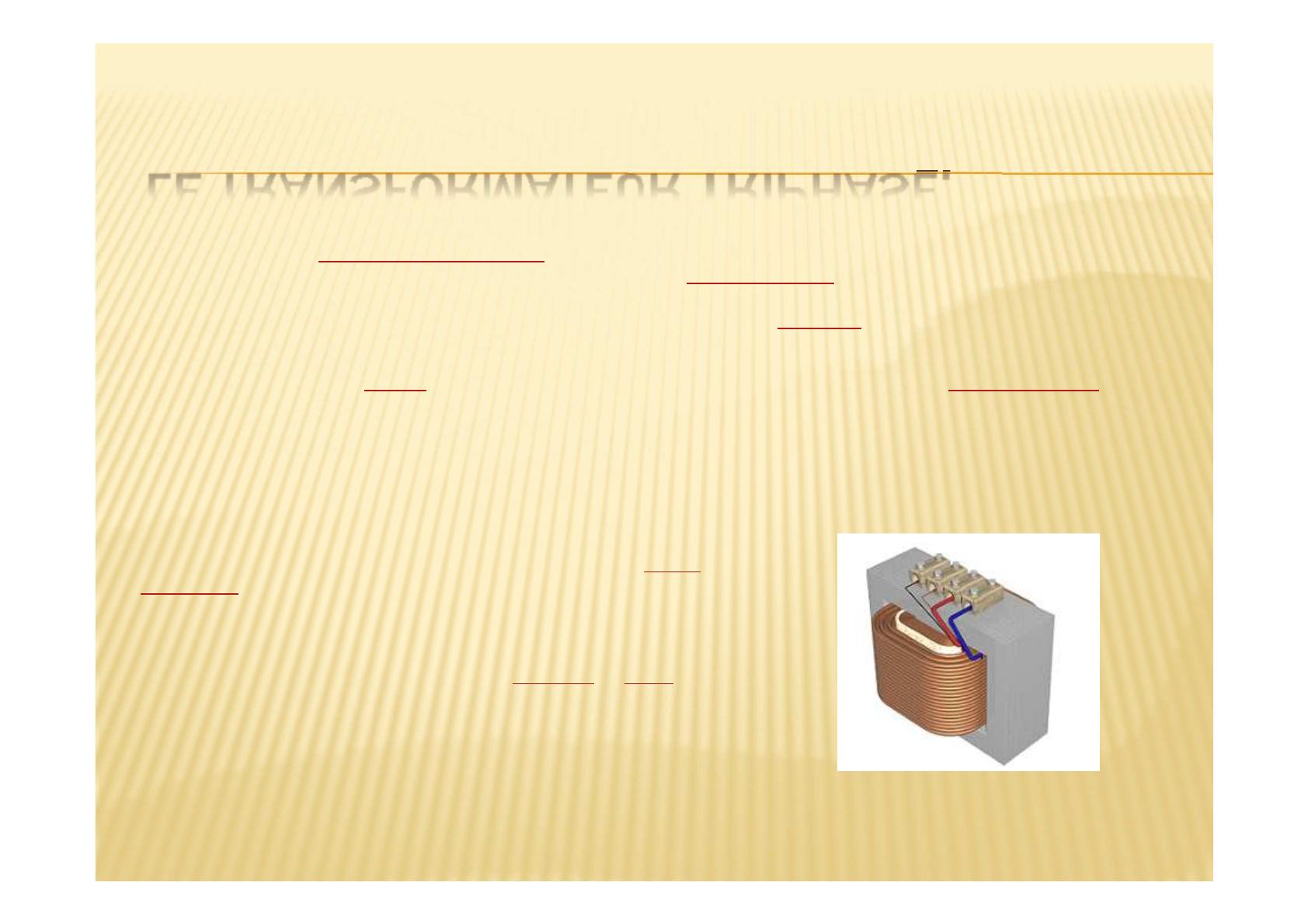

Pour les transformateurs les plus courants, les tôles empilées ont la
forme de E et de I, permettant ainsi de glisser une bobine à l'intérieur
des fenêtres du circuit magnétique ainsi constitué.
Il est constitué de deux parties essentielles, le circuit magnétique et les enroulements.
Dans un transformateur, l'énergie est transférée du primaire au secondaire par l'intermédiaire du circuit magnétique(1) que
constitue la carcasse du transformateur. Ces deux circuits sont alors magnétiquement couplés. Ceci permet de réaliser un
isolement galvanique entre les deux circuits.
Un transformateur électrique est un convertisseur qui permet de modifier les valeurs de la tension et de
l'intensité du courant délivrées par une source d'énergie électrique (Un apport d'énergie électrique à un
système électrotechnique est nécessaire pour qu'il effectue un travail :...) alternative en un système de
tension et de courant de valeurs différentes mais de même fréquence et de même forme. Il effectue cette
transformation avec un excellent rendement.
Rappel:
(1) Un circuit magnétique est un circuit généralement réalisé en matériau ferromagnétique au travers duquel circule un flux magnétique.
LE TRANSFORMATEUR TRIPHASÉ.

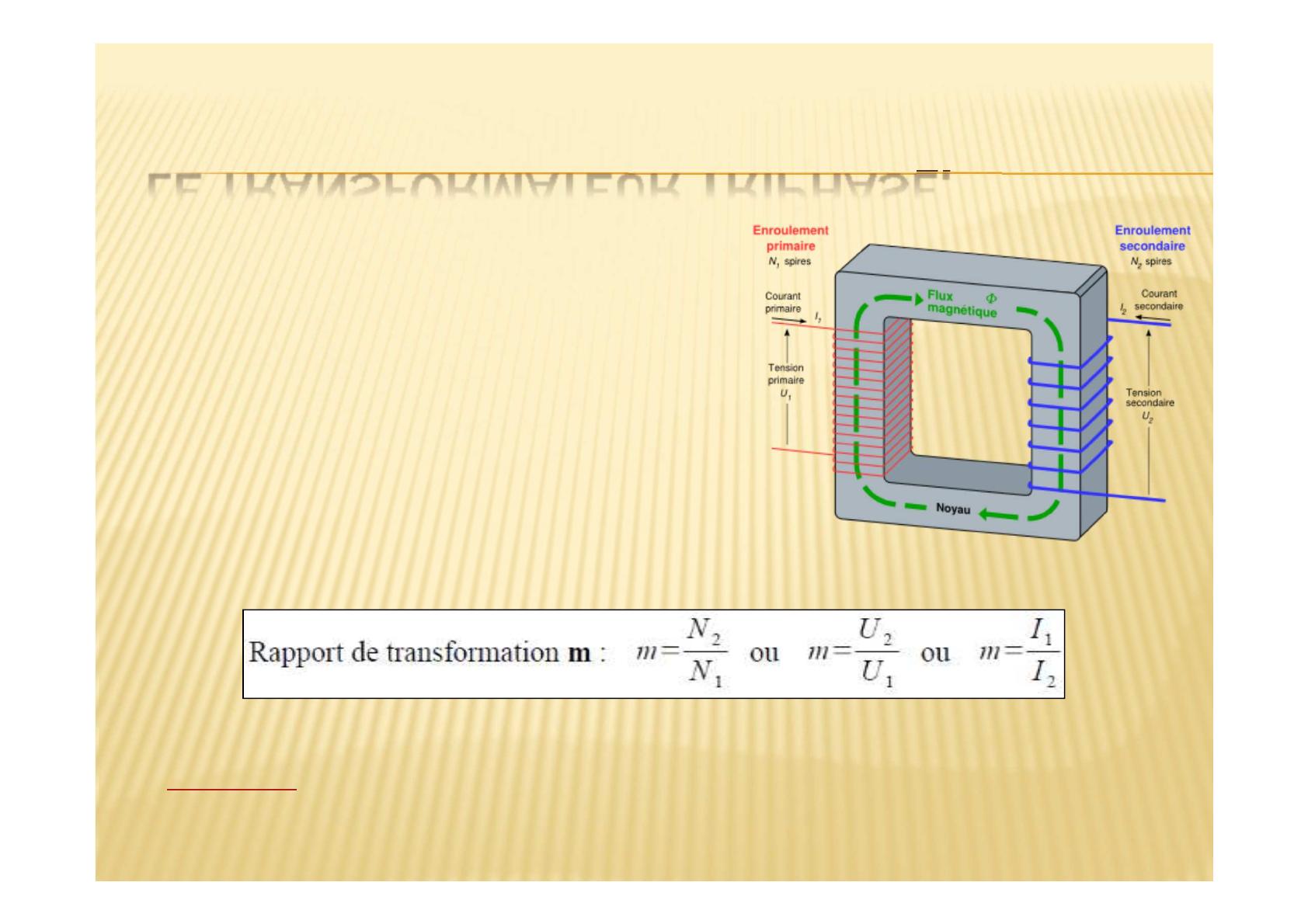

Rapport de transformation : m
Dans un transformateur monophasé parfait, il n'y a aucune perte
Le primaire est constitué de N1 spires.
Le secondaire est constitué de N2 spires.
On appelle U1 et U2 les tensions efficaces primaire et secondaire.
On appelle I1 et I 2 les intensités efficaces primaires et secondaires.
Le rapport du nombre de spires primaires sur le nombre de spires
secondaires détermine totalement le rapport de transformation du
transformateur.
Exemple : Un transformateur dont le primaire comporte 230 spires alimenté par une tension sinusoïdale de 230 V de
tension efficace, le secondaire qui comporte 12 spires présentera à ses bornes une tension sinusoïdale dont la valeur
efficace sera égale à 12 V.
LE TRANSFORMATEUR TRIPHASÉ.
LE TRANSFORMATEUR TRIPHASÉ.
Dans les réseaux électriques triphasés, on pourrait
parfaitement envisager d'utiliser 3 transformateurs,
un par phase. Dans la pratique, l'utilisation de
transformateurs triphasés (un seul appareil regroupe
les 3 phases) est généralisée : cette solution permet
la conception de transformateurs bien moins
coûteux, avec en particulier des économies au
niveau du circuit magnétique.

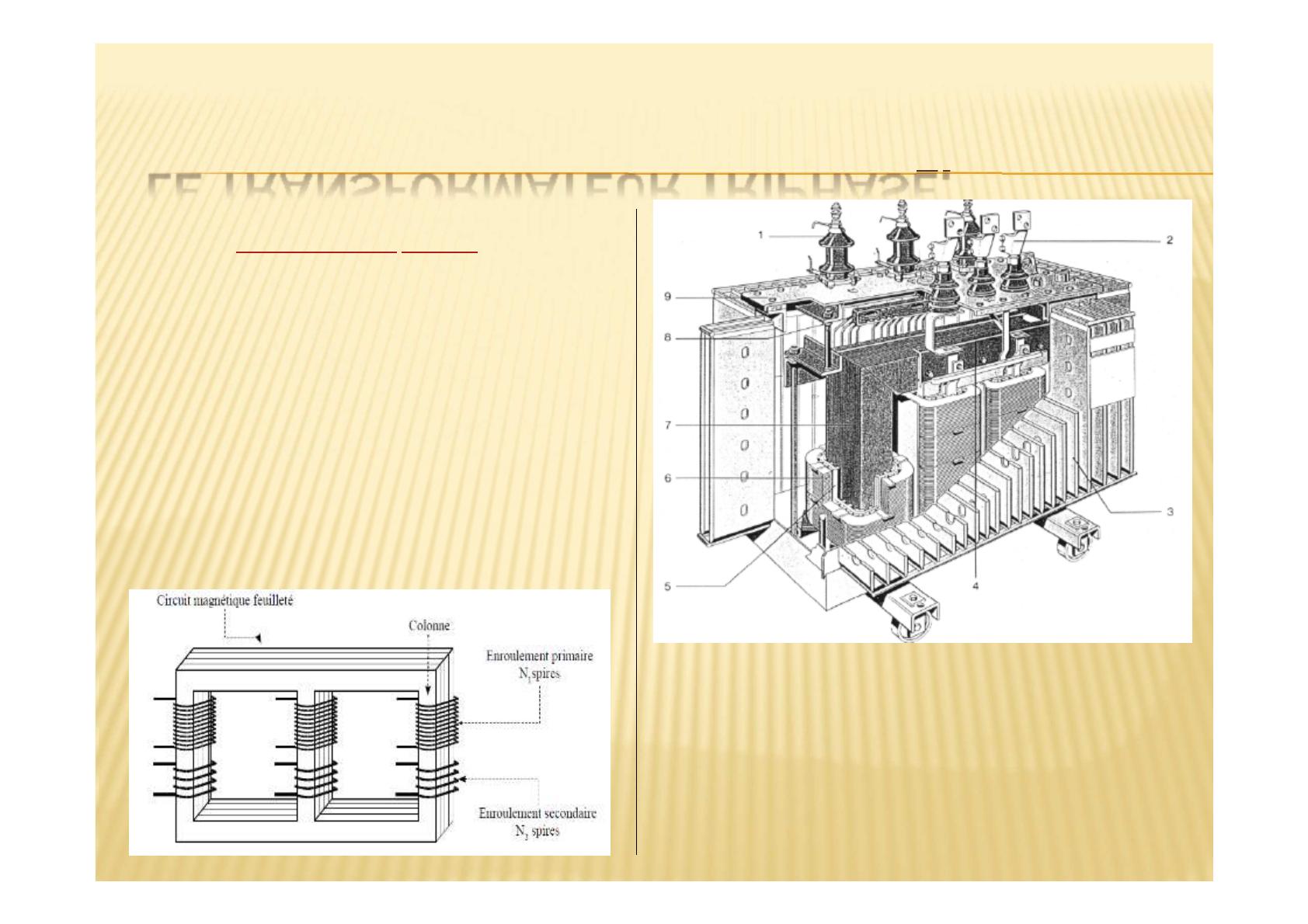

Constitution d’un transformateur triphasé:
Sur chaque colonne du circuit magnétique feuilleté,
on dispose un enroulement primaire de N1 spires et
un enroulement secondaire de N2 spires.
1 - Traversée Haute tension
2 – Traversée Basse tension
3 – Ailettes de refroidissement
5 – Isolation
6 – Enroulement
7 – Empilage de tôle
1 / 11 100%
