VVDED303042NAR6/04 Guide de programmation Altivar® 31
06/2004 Table des matières
© 2004 Schneider Electric Tous droits réservés 193
FRANÇAIS
SECTION 1: INTRODUCTION Gamme des produits ............................................................................... 195
À propos de ce document ....................................................................... 195
Catégories de dangers et symboles spéciaux ........................................ 196
Assistance aux produits .......................................................................... 196
Présentation de la mise en service ......................................................... 197
Recommandations préliminaires ............................................................. 198
Précautions ....................................................................................... 198
Démarrage à la mise sous tension .................................................... 199
Mise sous tension après une remise à zéro de défaut manuelle
ou d'une commande d'arrêt ............................................................. 199
Essai sur un moteur de faible puissance ou sans moteur ................. 199
Utilisation de moteurs en parallèle .................................................... 199
Fonctionnement sur un système à neutre impédant ......................... 199
Recommandations de programmation .............................................. 199
Réglages d'usine ..................................................................................... 200
Protection thermique du variateur ........................................................... 201
Ventilation .......................................................................................... 201
Protection thermique du moteur .............................................................. 202
SECTION 2: PROGRAMMATION Terminal d’exploitation du variateur ........................................................ 204
Variateurs de vitesse ATV31•••••• ..................................................... 204
Variateurs de vitesse ATV31••••••A ................................................... 204
Fonctions des touches ...................................................................... 205
nSt : Arrêt roue libre .......................................................................... 205
Terminal d’exploitation à distance ........................................................... 206
Enregistrement et chargement des configurations ............................ 206
Accès aux menus .................................................................................... 207
Accès aux paramètres ............................................................................ 208
Paramètre bFr ................................................................................... 208
Compatibilité des fonctions ..................................................................... 209
Fonctions des applications des entrées logiques et analogiques ........... 210
SECTION 3: MENUS Menu Réglages SEt- ............................................................................... 213
Menu Entraînement drC- ........................................................................ 217
Menu Entrées / Sorties I-O- .................................................................... 221
Menu Commande CtL- ............................................................................ 224
Canaux de contrôle ........................................................................... 224
Paramètre LAC .................................................................................. 225
Paramètre LAC = L1 ou L2 ............................................................... 226
Paramètre LAC = L3 ......................................................................... 227
Canal de référence pour LAC = L1 ou ............................................. 229
Canal de contrôle pour LAC = L1 ou L2 ............................................ 230
Canal de référence pour LAC = L3 ................................................... 231
Canal de contrôle pour LAC = L3 :
CHCF = SIM, référence et contrôle combinés ................................ 232
Canal de contrôle pour LAC = L3 :
CHCF = SEP, mode mélangé (référence et contrôle séparés) ....... 233
Menu Fonctions des applications FUn- ................................................... 238
Entrées sommatrices ......................................................................... 244
Vitesses présélectionnées ................................................................. 245
Plus vite / moins vite .......................................................................... 249
Régulateur PI .................................................................................... 252
Fonctionnement manuel–automatique avec régulateur PI ................ 254
Commande de frein ........................................................................... 258
Gestion des interrupteurs de fin de course ....................................... 264
Menu Défauts FLt- .................................................................................. 266
Menu Communication COM- .................................................................. 270
Menu Surveillance SUP- ......................................................................... 272
Guide de programmation Altivar® 31 VVDED303042NAR6/04
Table des matières 06/2004
© 2004 Schneider Electric Tous droits réservés194
FRANÇAIS
SECTION 4: ENTRETIEN ET DÉPANNAGE Précautions .............................................................................................275
Entretien de routine .................................................................................275
Affichage des défauts ..............................................................................275
Non démarrage du variateur sans affichage de défauts ....................275
Effacement des défauts .....................................................................276
Défauts qui ne peuvent pas être automatiquement remis à zéro ......277
Défauts qui peuvent être automatiquement remis à zéro ..................278
Défauts qui se remettent à zéro lorsque le défaut est effacé ............ 279
Tableaux de réglage de la configuration .................................................279
Numéro d'identification du client et du variateur ................................280
Paramètres de réglage 1er niveau ....................................................280
Menu réglages ..................................................................................280
Menu entraînement ...........................................................................281
Menu entrées / sorties ......................................................................281
Menu commande ..............................................................................281
Menu fonctions des applications .......................................................282
Menu fonctions des applications (suite) ............................................283
Menu défauts .....................................................................................284
Menu communication ........................................................................284
Index des codes de paramètres ..............................................................285
Index des fonctions .................................................................................286
VVDED303042NAR6/04 Section 1 : Introduction
06/2004 Gamme des produits
© 2004 Schneider Electric Tous droits réservés 195
FRANÇAIS
SECTION 1 : INTRODUCTION
GAMME DES PRODUITS La famille Altivar 31 (ATV31) de variateurs de vitesse ca à fréquence
réglable est utilisée pour la commande des moteurs asynchrones triphasés.
Leur puissance varie de :
0,18 à 2,2 kW (0,25 à 3 HP), 208/230/240 V, entrée monophasée
0,18 à 15 kW (0,25 à 20 HP), 208/230/240 V, entrée triphasée
0,37 à 15 kW (0,5 à 20 HP), 400/460/480 V, entrée triphasée
0,75 à 15 kW (1 à 20 HP), 525/575/600 V, entrée triphasée
Certains variateurs de vitesse ATV31 sont disponibles avec un
potentiomètre de référence, un bouton de mise en marche et un bouton
d'arrêt/réinitialisation. Ces variateurs sont appelés variateurs ATV31••••••A
tout au long de ce manuel. Le symbole « • » dans le numéro de catalogue
indique la partie du numéro qui varie en fonction de la valeur nominale.
À PROPOS DE CE DOCUMENT Ce bulletin contient les directives de programmation des Variateurs de
vitesse ATV31. La documentation suivante est également fournie avec le
variateur :
Guide d'installation, Altivar 31, VVDED303041US
Guide de mise en service, Altivar 31, VVDED303043US
Consulter le Guide d'installation de l'ATV31 pour connaître les directives de
réception, d'inspection, de montage, d'installation et de câblage. Consulter
le Guide de mise en service de l'ATV31 pour connaître les directives de
mise en service du variateur de vitesse avec la configuration de l'usine.
Se reporter à l'index des codes de paramètres et à l'index des fonctions aux
pages 285 et 286 pour obtenir l'index alphabétique des codes et fonctions
dont il est question dans ce manuel.
REMARQUE : Tout au long de ces directives et sur la terminal d'exploitation
du variateur, un tiret paraît après les codes des menus et sousmenus pour
les différencier des codes des paramètres. Par exemple, SEt- est un menu,
mais ACC est un paramètre.
Section 1 : Introduction VVDED303042NAR6/04
Catégories de dangers et symboles spéciaux 06/2004
© 2004 Schneider Electric Tous droits réservés196
FRANÇAIS

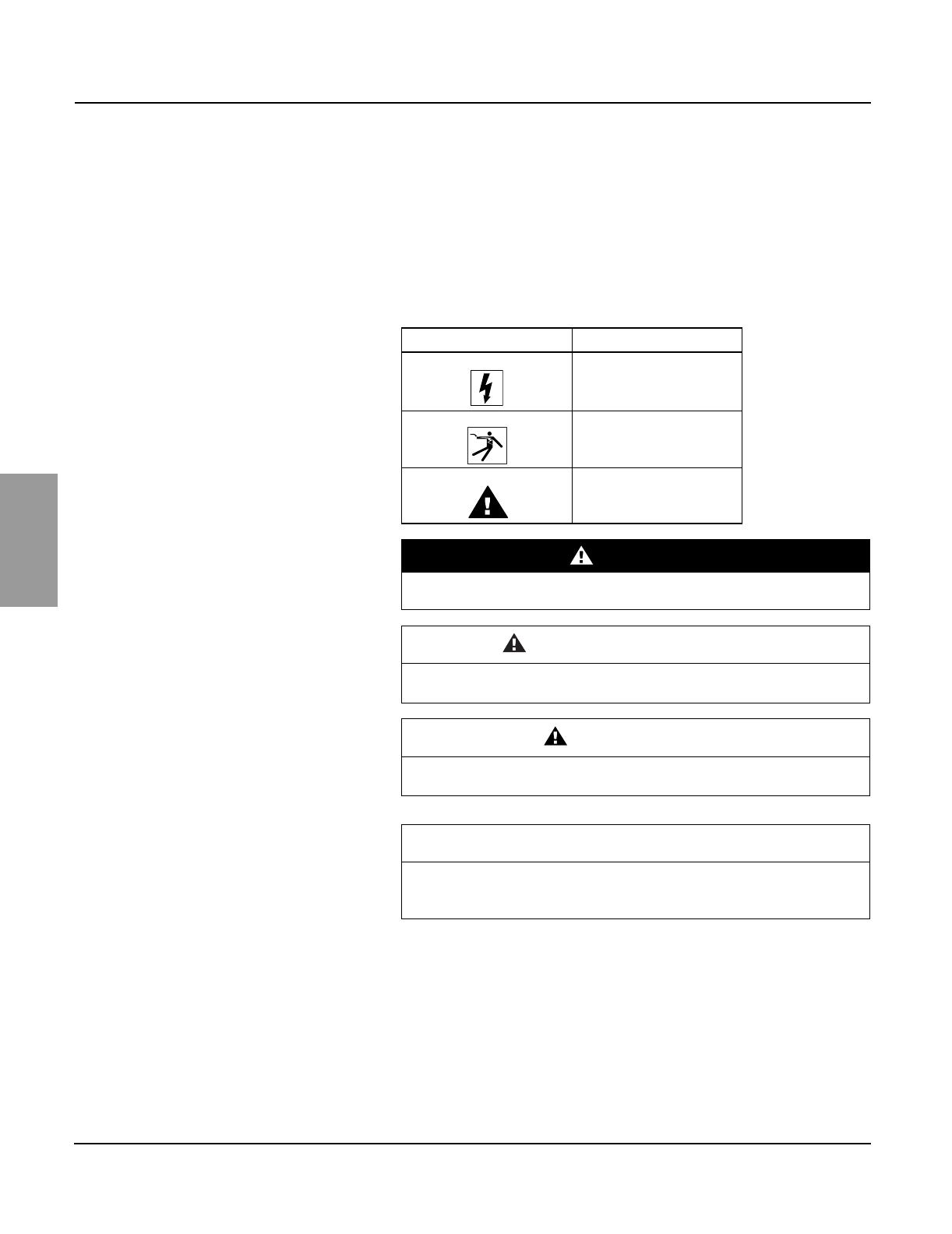

CATÉGORIES DE DANGERS ET
SYMBOLES SPÉCIAUX
Les symboles et messages spéciaux ci-après peuvent paraître dans ce
manuel ou sur le matériel afin de prévenir des risques éventuels.
Un symbole en forme d'éclair ou de personnage ANSI dans une étiquette de
sécurité « Danger » ou « Avertissement » placée sur le matériel indique un
danger électrique qui entraînera des blessures si les directives ne sont pas
respectées.
Un symbole en forme de point d'exclamation dans un message de sécurité
de ce manuel indique des risques éventuels de blessures. Obéir à tous les
messages de sécurité présentés par ce symbole afin d'éviter des blessures
possibles ou mortelles.
ASSISTANCE AUX PRODUITS Pour obtenir de l'aide et de l'assistance, contacter le groupe support
technique pour les variateurs de vitesse (Drives Product Support Group).
Ce groupe est disponible durant les heures d’affaires normales. Les
techniciens du groupe peuvent travailler par téléphone pour diagnostiquer
des problèmes concernant une application ou un produit et conseiller
l'action correcte à entreprendre.
Symbole Nom
Éclair
Personnage ANSI
Point d'exclamation
DANGER
DANGER indique une situation de danger imminent qui, si elle n'est pas
évitée entraînera la mort ou des blessures graves.
AVERTISSEMENT
AVERTISSEMENT indique une situation de danger potentiel qui, si elle
n'est pas évitée, peut entraîner la mort ou des blessures graves.
ATTENTION
ATTENTION indique une situation de danger potentiel qui, si elle n'est
pas évitée, peut entraîner des blessures mineures ou modérées.
ATTENTION
ATTENTION, utilisé sans le symbole d'alerte de sécurité, indique une
situation de danger potentiel qui, si elle n'est pas évitée, peut entraîner
des dommages matériels.
Téléphone (É.-U) 1-800-387-8247
Télécopie 1-800-661-6699
VVDED303042NAR6/04 Section 1 : Introduction
06/2004 Présentation de la mise en service
© 2004 Schneider Electric Tous droits réservés 197
FRANÇAIS
PRÉSENTATION DE LA MISE EN
SERVICE
La procédure suivante est une présentation des points minimums
nécessaires pour mettre un variateur de vitesse ATV31 en service.
Consulter le Guide d'installation de l'ATV31 pour ce qui concerne les points
de montage, de câblage et de mesure de tension du bus. Se reporter aux
sections appropriées de ce manuel pour connaître les points de
programmation.
1. Installer le variateur de vitesse. Consulter le Guide d'installation de
l'ATV31.
2. Effectuer les raccordements suivants au variateur de vitesse. Consulter
le Guide d'installation de l'ATV31.
Raccorder les conducteurs de m.à.l.t.
Raccorder l'alimentation de réseau. S'assurer que l'alimentation est
dans la gamme de tension du variateur de vitesse.
Raccorder le moteur. S'assurer que sa valeur nominale correspond
à la tension du variateur de vitesse.
3. Mettre le variateur de vitesse sous tension, mais ne pas donner une
commande de marche.
4. Configurer bFr (fréquence nominale du moteur), si elle est différente de
50 Hz. bFr apparaît sur l'afficheur lors de la première mise sous tension
du variateur de vitesse. On peut y accéder dans le menu drC- (page
217) à tout moment.
5. Configurer les paramètres dans le menu drC- si la configuration de
l'usine ne convient pas. Se reporter à la page 200 pour obtenir les
réglages de l'usine.
6. Configurer les paramètres dans les menus I-O-, CtL- et FUn- si la
configuration de l'usine ne convient pas. Se reporter à la page 200 pour
obtenir les réglages de l'usine.
7. Configurer les paramètres suivants dans le menu SEt- (pages 213 à
217) :
ACC (accélération) et dEC (décélération)
LSP (petite vitesse lorsque la référence est zéro) et HSP (grande
vitesse lorsque la référence est au maximum)
ItH (protection thermique du moteur)
8. Mettre le variateur de vitesse hors tension et suivre la procédure de
mesure de tension du bus dans le Guide d'installation de l'ATV31.
Raccorder ensuite la câblage de contrôle aux entrées logiques et
analogiques.
9. Mettre le variateur de vitesse sous tension, puis exécuter une
commande de marche par l'intermédiaire de l'entrée logique (consulter
le Guide de mise en service de l'ATV31).
10. Régler la référence de vitesse.
1 / 96 100%
La catégorie de ce document est-elle correcte?
Merci pour votre participation!

Faire une suggestion

Avez-vous trouvé des erreurs dans l'interface ou les textes ? Ou savez-vous comment améliorer l'interface utilisateur de StudyLib ? N'hésitez pas à envoyer vos suggestions. C'est très important pour nous!
