Abrégé :
La présente invention porte sur un dispositif de production
de l'énergie électrique en circuit fermé par deux moteurs
électriques fonctionnant de manière autonome et continue
en remplacement des moteurs à carburant généralement
contenus dans les groupes électrogènes nécessaires à leur
fonctionnement. Le montage bien fait permet d'avoir de
l'énergie électrique suffisante pour l'usage domestique et
pour des unités de production industrielle tout en respectant
l'environnement et l'écosystème.
Titre :Dispositif de production de l'énergie électrique par un système à fonctionnement autonome.
Numéro de dépôt:1201300231
Titulaire(s) :
TAGATSING FOTSING Maurice,
DCO/FS/UYI, B.P. 812, YAOUNDE (CM)
Date de dépôt :05/06/2013
Priorité(s) :
Délivré le :30/05/2014
Publié le : 16.10.2015
Inventeur(s) :
TAGATSING FOTSING Maurice (CM)
Mandataire :
57
G21D 7/00 (2006.01)
1
DESCRIPTION DE L'INVENTION
La presente invention se rapporte a un dispositif de production de l' energie electrique par un
systeme a fonctiormement autonome a partir d'un moteur electrique mis en marche grace a une
batterie d'accumulateurs.
Les groupes electrogenes utilises aujourd'hui emploient comme source d'e'nergie pour leur
5
fonctionnement du carburant (essence ou gasoil). Sans denier leur utilite, us presentent plusieurs
inconvenients :
us sont, du fait des carburants, une source de pollution pour l'ecosysteme et un danger pour
la pollution de l'environnement et la sante de l'homme a cause des gaz et poussieres emis
lors de leur fonctionnement (CO, CO2, NO2, SO2 et SO3) ;
i
leur coat est Cleve et fait ainsi du groupe electrogene un luxe, aussi bien dans les zones
urbaines qui connaissent regulierement le delestage, que dans les zones rurales non encore
electrifiees ;
us sont indisponibles dans les campagnes et les zones enclavees ;
us produisent des nuisances sonores tout aussi nuisibles pour l'environnement ;
15
us representent un risque d'incendie du fait du transport et de la manipulation des carburants.
La presente invention a pour merite le fait qu'elle permet de mettre en ceuvre un mecanisme de
production de l'energie electrique par un systeme simple, ne necessitant pas, pour son
fonctionnement, l'usage d'un combustible quelconque. De plus, elle emet moms de nuisances
sonores et est quasiment sans risque d'incendie.
20
Ii s'agit d'un dispositif mettant en interaction :
au moms un moteur electrique
a
courant continu ;
un altemateur a courant alternatif avec une sortie pour charger la batterie ou dispositif
equivalent ;
au moms deux poulies ou roues dentees reliees par une courroie ou chaine (ou par
25
engrenement de dents), permettant la transmission du mouvement de rotation du moteur a
courant continu a l'alternateur ;
une ou plusieurs batteries jouant le role d'accumulateurs.
Le dispositif est mis en marche, grace a la batterie d'accumulateurs qui fournit au moteur
16443
2
electrique l'energie necessaire pour la rotation de son axe. La premiere poulie ou roue dent&
etant montee sur cet axe de rotation, le mouvement de rotation de celle-ci est communiqué, par
un systeme poulie-courroie (ou par engrenement de dents), A la seconde poulie ou roue dentee
coaxiale a un altemateur A courant altematif. La rotation de cette demiere poulie ou roue dent&
5
cree aux bomes de l'altemateur A courant altematif qu'elle met en mouvement, une difference
de potentielle alternative (courant alternatif). Une premiere partie de ce courant altematif peut
donc etre utilisee pour l'alimentation en energie electrique. La seconde partie, grace a un
dispositif de redressement et de lissage, alimente simultanement la batterie d'accumulateurs et
le motear electrique A courant continu. Le dispositif de redressement et de lissage du courant
10
altematif permet de transformer le courant altematif en courant continu.
Le dessin joint permet de comprendre la structuration de la presente invention :
sur l'axe de rotation du moteur electrique 'M' A courant continu (12 V) est fix& la poulie
'Pl' de diametre 'D1', tandis que la poulie '1
3
2' de diametre 'D2' est, elle, fix& sur l'axe de
rotation de l'altemateur A courant altematif 'A' ; les diametres 'D1' et 'D2' des poulies 'Pl'
15
et '1)2' sont respectivement tels que 'JD 1 '
>
le moteur electrique 'M' et l'altemateur A courant altematif 'A' quant a eux, sont fixes sur un
support tel que leurs axes de rotation soient paralleles ;
aux bomes de l'altemateur A courant altematif 'A' sont connectees une ou plusieurs sorties
de courant ;
20
sur le meme altemateur, a l'une des sorties du courant, est connecte un dispositif de
redressement et de lissage du courant altematif (ou un dispositif de charge de batterie
disponible sur certains altemateurs A courant alternatif) ; ce systeme de charge batterie peut
aussi etre remplace par un altemateur a courant continu (qui a une difference de potentiel de
12 V a ses bomes) et dont la rotation par le systeme de poulie-courroie produit l'energie
25
electrique necessaire A la recharge de la batterie d'accumulateurs 'G' ;
A la sortie du dispositif de redressement et de lissage du courant alternatif, sur la borne
positive est placee une diode A la sortie de laquelle sont cre'es des neeuds de courant auxquels
sont connecte'es aussi bien les bornes de la batterie d'accumulateurs G que les bornes du
moteur electrique 'M'
;
30
Un interrupteur 'K' permet de mettre le moteur electrique en marche.
16443
4
REVENDICATIONS
1-
Dispositif pour la production de Penergie electTique ;
2-
Disposifif, selon la revendication 1, concu, a l'instar des groupes electrogenes
pour
produire
de 1' energie electrique
de maniere autonome ;
3-
Dispositif, scion les revendications 1 et 2 pouvant fonctiormer sans carburant ;
4-
Un dispositif selon les
revendications 1 et 2 comprenant :
un moteur electique a courant
continu ;
tin altemateur a courant altematif avec une sortie
pour
charger la batterie ou
dispositif equivalent ;
au moms deux poulies ou roues dentees perrnettant la transmission du mouvement
de rotation du moteur a courant continu a l'alternateur ;
tine ou plusieurs batteries jouant le role d'accumulateurs.
5-
Dispositif, scion la revendication 4, caracterise en cc que le moteur electrique qui
en declenche le fonctionnement est alimente par une batterie d'accumulateurs ;
6-
Dispositif, scion les revendications
precedentes,
caracterise par son
fonctionnement en circuit ferme, grace a l'interaction entre un moteur electrique a
courant continu et un altemateur a courant altematif de puissance suffisante ;
7-
Un dispositif scion les revendications precedentes,
caracterise
en cc que la mise en
mouvement du moteur electrique alimente par
la batterie,
permet, grace a la
rotation des poulies ou des roues dentees, de mettre en mouvement l'alternateur
courant altematif, en vue de la
production de
l'energie electrique a tension
alternative.
16443

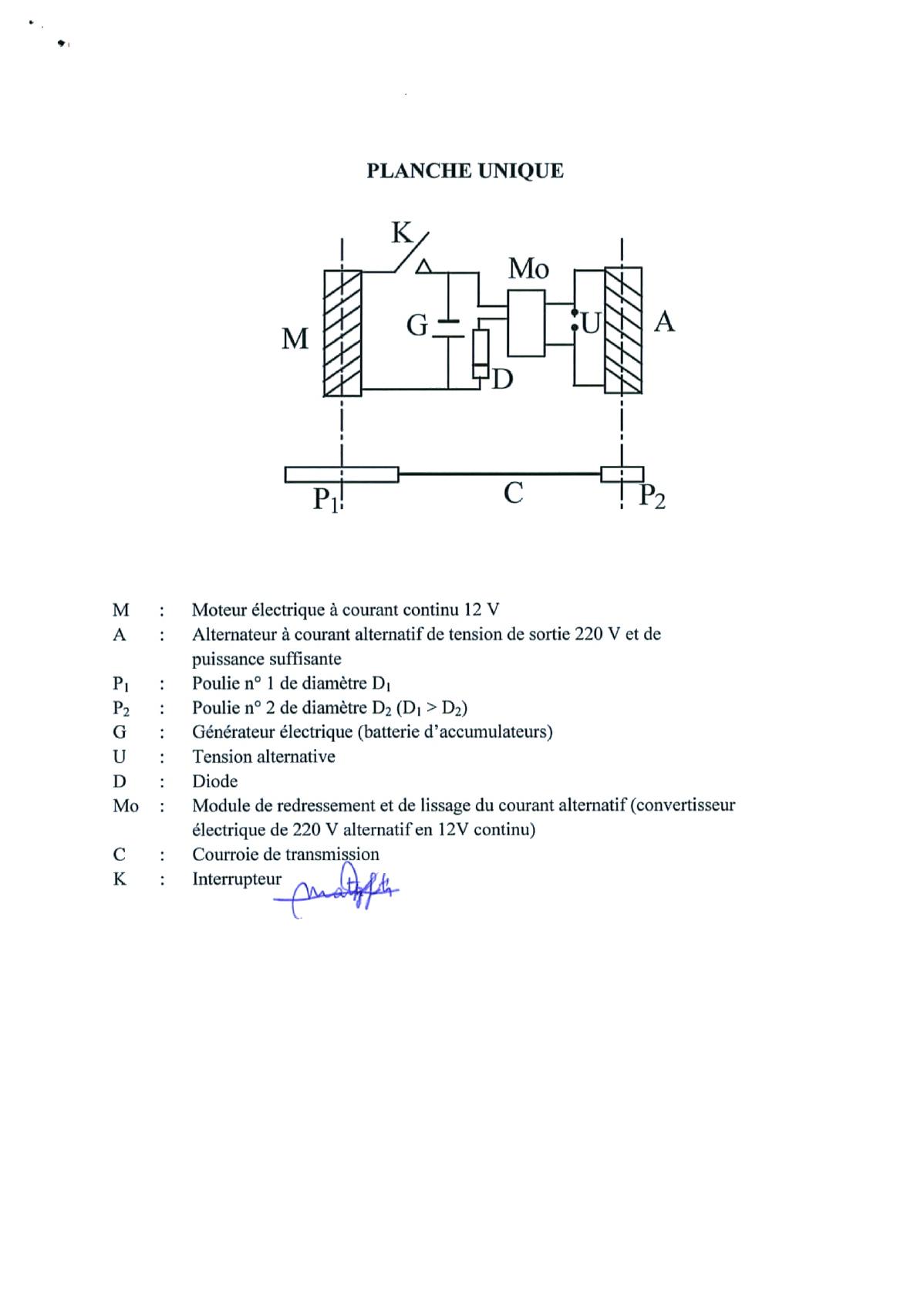

PLANCHE UNIQUE
Pi!
M •
. Moteur electrique a courant continu 12 V
A
. Altemateur a courant altematif de tension de sortie 220 V et de
puissance suffisante
Pi
.
Poulie n° 1 de diametre
DI
P2
.
. Poulie no 2 de diametre
D2
(Di > D2)
G
.
Generateur electrique (batterie d'accumulateurs)
U
.
Tension alternative
Diode
Mo •
.
Module de redressement et de lissage du courant altematif (convertisseur
electrique de 220 V alternatif en 12V continu)
C
.
Courroie de transmission
K
.
Interrupteur
16443
