Fiche technique INGECON SUN PowerStation CON40

www.ingeteam.com
[e-mail]
SUN
Grâce à son homologation CSC pour le trans-
port maritime, l’INGECON
®
SUN PowerSta-
tion CON 40 peut être livrée et installée par-
tout dans le monde. Ce poste de moyenne
tension résistant aux intempéries se compose
de trois espaces séparés avec différents sys-
tèmes de refroidissement (jusqu’à 2330 kVA)
ou de deux compartiments séparés, avec dif-
férents systèmes de refroidissement, et d’un
transformateur élévateur BT / HTA (jusqu’à
3500 kVA).
Design robuste et durable dans le temps
Cette Power Station est une solution standard
conçue spécifiquement pour des environne-
ments poussiéreux : grâce à son tout nouveau
système de refroidissement, elle peut fournir
sa puissance nominale jusqu’à 60 ºC. Son
enveloppe est résistante aux phénomènes
de corrosion résultant des tempêtes de
sable. Pour garantir la plus haute protection
contre les conditions environnementales ex-
trêmes. Les parois externes sont galvanisées
et peintes avec une laque polyuréthane. La
structure, conçue pour supporter de grandes
charges, est une pièce monobloc en acier
soudé, qui garantit la plus haute résistance et
une excellente durée de vie. Le plafond et les
parois sont constitués de panneaux isolants
en acier galvanisé séparés par une couche
de mousse polyuréthane ignifugée de 50 mm
d’épaisseur, pour assurer une parfaite imper-
méabilité et une isolation thermique efficace
Équipement complet
Onduleurs à haut rendement, tableau élec-
trique de distribution des auxiliaires, compar-
timent pour la moyenne tension et compar-
timent pour le transformateur élévateur BT /
HTA. Disponible avec la communication via
LA SOLUTION
COMPLÈTE
CLÉ-EN-MAIN,
PERSONNALISÉE
JUSQU’À 4,2 MWC.
POSTE HTA DE
40 PIEDS DOTÉ
D’UN SYSTÈME DE
REFROIDISSEMENT
PAR VENTILATION
FORCÉE OU AIR
CONDITIONNÉ
De 300 à 3500 kVA
PowerStation
CON 40
Ethernet RJ45 ou fibre optique pour sa con-
nexion Plug & Play au système de contrôle /
commande de la centrale, ou aux systèmes
de surveillance et SCADA.
Accessibilité totale
Le design ultramoderne de l’INGECON
®
SUN
PowerStation permet une accessibilité totale
à tous les éléments internes, facilitant ain-
si les opérations de préventif et de mainte-
nance. La porte d’accès au transformateur
élévateur BT / HTA est équipée d’une serrure
de sécurité AREL avec code de verrouillage
pour restreindre l’accès aux personnels dis-
posant d’une habilitation haute tension.
Idéal face aux conditions sévères
Cette PowerStation est capable de supporter
des conditions environnementales sévères
sans aucune perte de rendement, y compris
en configuration standard. Grâce à son sys-
tème d’air conditionné recyclé, la version RC
peut injecter sa puissance AC jusqu’à 60 ºC
de température ambiante extérieure sans dé-
classement et avec un indice de protection
IP65 / NEMA 3R.
Nouveau système de refroidissement
innovant
Type FA : La température interne du com-
partiment des onduleurs est régulée par l’ex-
traction de l’air chaud vers le plénum et par un
système interne de ventilateurs centrifuges.
Plusieurs sondes internes et externes main-
tiennent une température ambiante cons-
tante. L’air d’entrée traverse des filtres situés
sur les grilles en bas des parois.
Type AC : Un système de refroidissement in-
terne est situé à côté des cellules HTA. Les
unités d’air conditionné, dimensionnées pour
chaque onduleur, présentent les modes de
fonctionnement suivants :
- Free Cooling Pur : compresseur en mode
OFF. La température de l’air extérieur est
basse et le système d’air conditionné opère
comme un ventilateur.
- Free Cooling Assisté, compresseur en
mode ON. Le système opère comme l’air
conditionné normal.
Type RC : la PowerStation est équipée d’un
système d’air conditionné à recirculation in-
terne pour les onduleurs qui permet de main-
tenir la température dans les limites de la
plage de fonctionnement optimal.

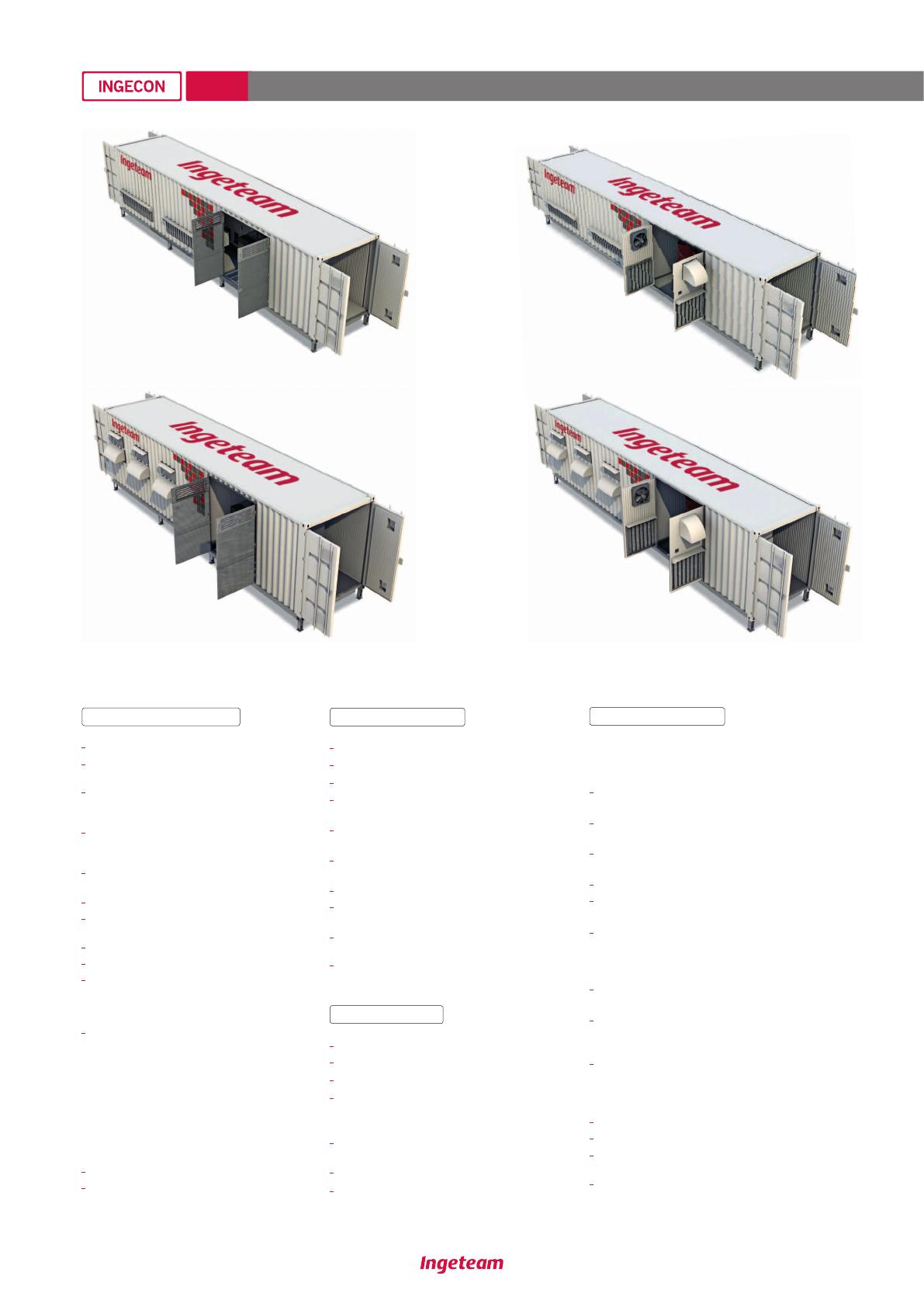

SUN PowerStation CON 40
En plus des accessoires de série, l’INGECON
®
SUN PowerStation peut être fournie avec les
options suivantes :
Transformateur BT / BT à isolation galvanique
pour alimenter les auxiliaires.
Alimentation secourue de type UPS pour les
auxiliaires de communication.
Coffrets de protection de chaines PV monitorés de
la gamme INGECON
®
SUN StringControl 16 / 32.
Station météo.
Centrale de mesure avec GSM / GPRS pour
contrôle / visualisation à distance.
Switch de communication via Ethernet RJ45
ou fibre optique pour la connexion Plug & Play
au SCADA ou au système de supervision
de la centrale.
SCADA pour le contrôle / commande, la
supervision et l’archivage de données.
Contrôle de centrale conforme aux
protocoles de communications internationaux
les plus courants.
Connexion à distance pour le contrôle et la
surveillance de la centrale PV par l’opérateur
de réseau à travers différents protocoles
(CEI 61850, CEI 60870-5-101/104, DNP30, etc.).
Parafoudres HTA.
Système de gaines anti-rongeur.
Système de contrôle d’accès (détection
d’intrusion / de présence).
Éclairage extérieur.
(1)
Plus de 1000 m, nous consulter.
Puissance de sortie jusqu’à 3500 kVA.
Disponible jusqu’à une tension de sortie de
36 kV.
Disponible avec transformateurs élévateur
BT / HTA de type sec enrobé ou de type
immergé étanche (huile) jusqu’à 2330 kVA.
Disponible également avec transformateur
élévateur BT / HTA outdoor complètement
étanche (jusqu’à 3500 kVA).
Indice de protection : IP65 / NEMA 4 pour les
onduleurs.
Puissance nominale de sortie jusqu’à 60 ºC.
Protection contre la corrosion du sable et contre
les UV du soleil.
Homologation CSC pour le transport maritime.
Solution Plug & Play.
Fiabilité maximum, plus de sécurité et
maintenance réduite grâce à l’utilisation de
jeux de barres souples pour la distribution de
puissance à moyenne tension.
Plusieurs solutions de systèmes de
refroidissement pour les onduleurs :
Type FA : ventilation forcée, plage de
fonctionnement de -20 ºC à +60 ºC.
Type AC : système d’air conditionné Free
Cooling, plage de fonctionnement de -20 ºC
à +55 ºC.
Type RC : système d’air conditionné avec
recirculation, plage de fonctionnement de
-20 ºC jusqu’à +60 ºC sans déclassement.
Humidité relative : 0 à 95%.
Altitude maximum : 3000 m au-dessus du
niveau de la mer.
(1)
Polarité réversible.
Court-circuits et surcharges en sortie réseau HTA.
Fusibles PV DC.
Interrupteur-sectionneur DC avec commande
en façade.
Disjoncteur magnétothermique AC avec
commande en façade
Limiteurs de surtension d’origine atmosphérique
DC et AC (parafoudres).
Anti-îlotage avec découplage automatique.
Contrôleur permanent d’isolement avec limiteur
de surtension (CPI).
Système de découplage en cas de surchauffe du
transformateur élévateur BT / HTA.
Arrêt d’urgence accessible depuis l’extérieur.
Éclairage intérieur.
Éclairage d’urgence.
Prise de courant de service.
Système de détection incendie avec
asservissement aux découplages
(côtés DC et AC).
Serrures de sécurité pour le compartiment
du transformateur élévateur BT / HTA.
Équipement de sécurité HTA.
Trousse de premiers secours et affichages
règlementaires de sécurité.
ACCESSOIRES DE SÉRIE

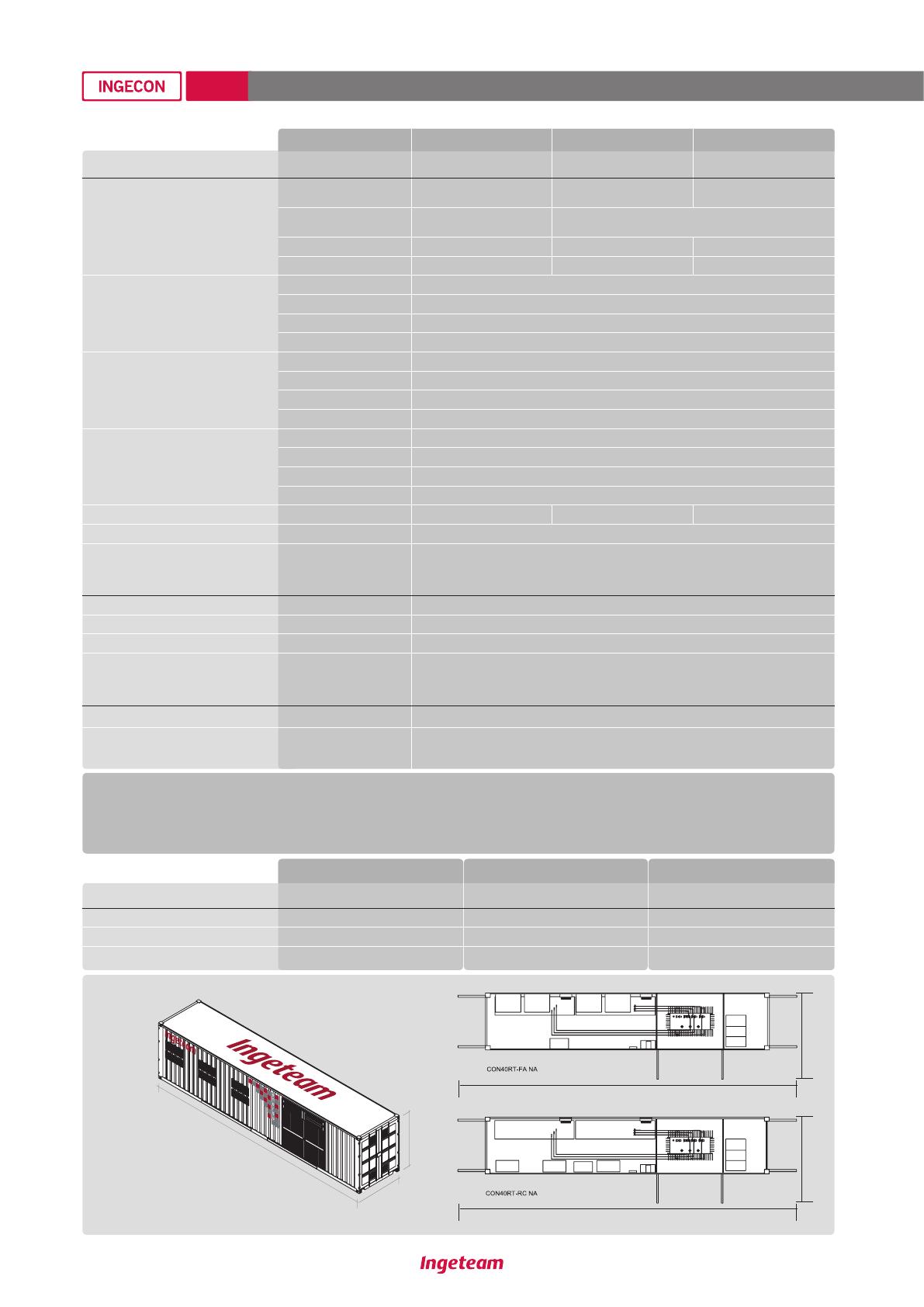

PRINCIPALES CARACTÉRISTIQUES PROTECTIONS ÉLECTRIQUES ACCESSOIRES OPTIONNELS
CON 40 RT FA / NA CON 40 RT FA / FA
CON 40 RT AC-RC / NA CON 40 RT AC-RC / FA

SUN
Longueur Largeur Hauteur
Dimensions (mm)
Dimensions de l’équipement 12.192 2.438 2.896
Dimensions totales portes ouvertes 14.400 3.700 2.896
Dimensions des fondations 14.142 5.000 300
Notes :
(1)
Comprend les onduleurs, tous les composants, le tableau des auxiliaires et les systèmes de supervision
(2)
Fonction Free Cooling Pur / Fonction Cooling
(3)
Avec transformateur
élévateur immergé étanche BT / HTA
(4)
INGECON
®
SUN PowerMax, Séries M et X : la puissance nominale indiquée dans les tableaux de caractéristiques est garantie jusqu’à 45 ºC de
température ambiante. Au-dessus de 45 ºC, déclassement de 1,8% pour chaque degré en plus jusqu’à 60 ºC. Avec le kit optionnel, la température minimum de fonctionnement peut
descendre jusqu’à -30 ºC. Pour les onduleurs INGECON
®
SUN PowerMax Série B, la puissance nominale indiquée dans les tableaux de caractéristiques est garantie jusqu’à 50 ºC de
température ambiante. Au-dessus de 50 ºC, déclassement de 1,8% pour chaque degré en plus jusqu’à 60 ºC. Avec le kit optionnel, la température minimum de fonctionnement peut
descendre jusqu’à -30 ºC
(5)
Pour des altitudes supérieures à 1.000 m, consulter Ingeteam.
2.896
2.438
12.192
14.400
5.0005.000
14.400
CON 40
CON 40 RT - FA / xx CON 40 RT - AC / xx CON 40 RT - RC / xx
Information Générale
Compartiment des onduleurs
(1)
Système de refroidissement Ventilation forcée Air conditionné + Free Cooling Air conditionné + Recirculation
Extraction d’air / Prise d’air
Système de surpression avec plénum
pare-pluie / Grilles avec filtre à sable
Système de surpression / Grilles à filtres avec plénum pare-pluie
Consommation max. de puissance 420 W 5.400 / 18.000 W
(2)
18.000 W
Indice de protection IP54 / NEMA 3R IP54 / NEMA 3R IP65 / NEMA 4
Compartiment du transformateur
élévateur BT / HTA
CON 40 RT - xx / FA
Système de refroidissement Ventilation forcée avec thermostat
Extraction d’air / Prise d’air Système de surpression avec plénum pare-pluie / Grilles avec filtre à sable
Consommation max. de puissance 2.720 W
Indice de protection IP54 / NEMA 3R
Compartiment du transformateur
BT / HTA
(3)
CON 40 RT - xx / NA
Système de refroidissement Ventilation naturelle
Extraction d’air / Prise d’air Grilles en métal protégées
Consommation max. de puissance 0 W
Indice de protection IP21
Compartiment HTA
Système de refroidissement Ventilation forcée avec contrôle thermique
Extraction d’air / Prise d’air Grilles pare-pluie avec filtre
Consommation max. de puissance 65 W
Indice de protection IP55 / NEMA 3R
Plage de températures de fonctionnement
(5)
de -20 °C à +60 °C
(4)
de -20 °C à +55 °C de -20 °C à +60 °C
Humidité relative 0 - 95%
Altitude maximum
(6)
3.000 m au-dessus du niveau de la mer
Équipment
Modèle d’onduleur Série X (Maître-Esclave), Série M (Multi-MPPT), Série B (Monobloc)
Auxiliaires Version standard (version complète, communications haut débit optionnelles)
Transformateur élévateur BT / HTA De type sec enrobé ou de type immergé étanche (huile)
Cellules HTA Cellules HTA 1 Protection + 1 Arrivée ou 1 Protection + 2 Arrivées
Information mécanique
Matériau Acier galvanisé
Isolation Panneaux isolants en mousse de polyuréthane ignifugée de 50 mm d’épaisseur
PowerStation CON 40

SUN

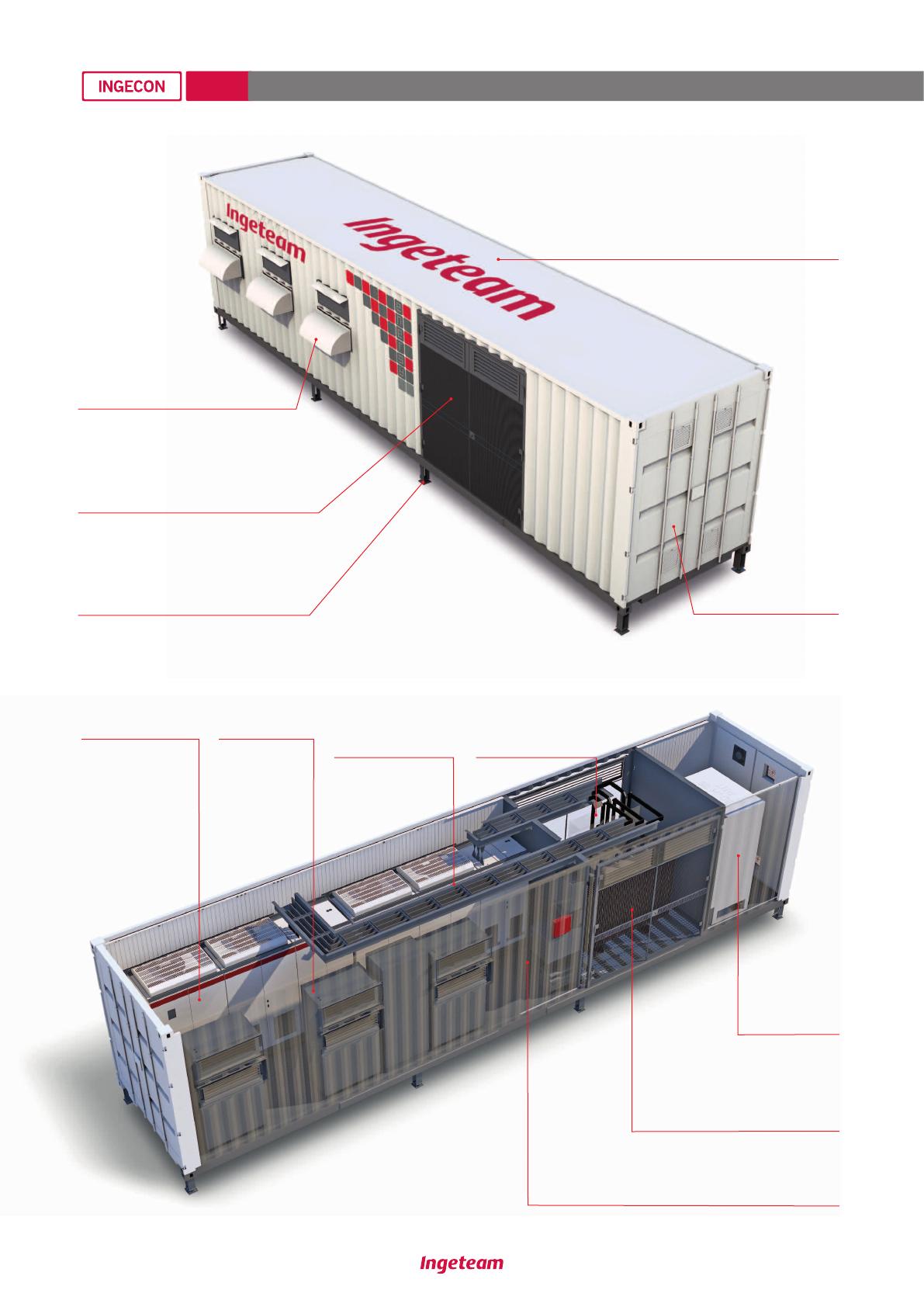

Grille avec filtres pour
l’entrée et l’extraction d’air,
avec casquette pare-pluie
Facilement adaptable
à tout type de surface
Protection optimale contre la corrosion
du sable et contre les UV du soleil
Maintenance facile
Compartiment du transformateur
élévateur BT / HTA
protégé par des grilles métalliques
IP55 / NEMA 3R
Local de cellules
HTA et de
système d’air
conditionné
Onduleurs INGECON®
SUN PowerMax
jusqu’à 2330 kVA
IP21
Compartiment du transformateur
élévateur BT / HTA
avec ventilation naturelle
IP65 / NEMA 4
Compartiment des onduleurs
Unités d’air
conditionné
recyclé (RC)
Jeux de barres en
aluminium résistant
et en cuivre souple
pour la distribution
de puissance BT
Transformateur
élévateur BT / HTA
immergé étanche
(à huile) jusqu’à 36 kV
* Image illustrative. La configuration basique peut être différente.
PowerStation CON 40
