Notice d'utilisation
Capteur de niveau TOR
FR
704776/00 04/2016
LI214x
Contenu
1 Remarque préliminaire ��������������������������������������������������������������������������������������� 3
1.1 Symboles utilisés����������������������������������������������������������������������������������������� 3
2 Consignes de sécurité����������������������������������������������������������������������������������������� 3
3 Fonctionnement et caractéristiques��������������������������������������������������������������������� 4
3.1 Application��������������������������������������������������������������������������������������������������� 4
3.2 Restriction de l'application��������������������������������������������������������������������������� 4
4 Fonction��������������������������������������������������������������������������������������������������������������� 4
4.1 Principe de mesure������������������������������������������������������������������������������������� 4
4.2 Caractéristiques de l'appareil ��������������������������������������������������������������������� 5
5 Montage��������������������������������������������������������������������������������������������������������������� 5
5.1 Lieu de montage / environnement de montage������������������������������������������� 5
5.2 Montage ����������������������������������������������������������������������������������������������������� 6
5.3 Définir la longueur d'installation������������������������������������������������������������������ 6
6 Raccordement électrique������������������������������������������������������������������������������������� 7
7 Eléments de service et d'indication��������������������������������������������������������������������� 7
8 Réglages������������������������������������������������������������������������������������������������������������� 8
8.1 Effectuer le réglage vide����������������������������������������������������������������������������� 8
8.2 Effectuer le réglage plein����������������������������������������������������������������������������� 8
8.3 Verrouiller /déverrouiller l'appareil��������������������������������������������������������������� 9
9 Fonctionnement��������������������������������������������������������������������������������������������������� 9
10 Entretien, réparation et élimination ������������������������������������������������������������������� 9
11 Schéma d'encombrement ������������������������������������������������������������������������������� 10
12 Données techniques ��������������������������������������������������������������������������������������� 10
2
1 Remarque préliminaire
1.1 Symboles utilisés
►
>
[…]
→
Action à faire
Retour d'information, résultat
Désignation d'une touche, d'un bouton ou d'un affichage
Référence croisée
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Information
Remarque supplémentaire.
2 Consignes de sécurité
●● Avant la mise en service de l'appareil, lire la description du produit. S'assurer
que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
●● Le non-respect des consignes ou des données techniques peut provoquer des
dommages matériels et/ou corporels.
●● Le montage, le raccordement électrique, la mise en service, le fonctionnement
et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
●● L'appareil est conforme à la norme EN 61000-6-4. L'appareil peut causer des
problèmes de radiodiffusion dans des maisons. S'il y a des problèmes, l'utilisateur doit trouver un remède approprié.
3
FR
3 Fonctionnement et caractéristiques
L'appareil surveille le niveau de liquides dans des cuves.
3.1 Application
●● Eau, fluides aqueux, huiles, liquides de lubrification
3.2 Restriction de l'application
●● L'appareil n'est pas approprié pour les acides, bases, fluides pulvérulents,
matières en vrac.
●● Il n'est pas approprié pour les applications aseptiques.
●● Une mousse de forte conductivité peut conduire à la commutation. Vérifier les
conséquences par un test de l'application!
●● Pression maximale de la cuve : ± 0,5 bar (lors du montage avec les accessoires de montage correspondants ; → chapitre 5.2 Montage).
4 Fonction
4.1 Principe de mesure
L'appareil fonctionne selon le principe de mesure capacitif. Il détecte en contact
direct avec le fluide si le niveau maximal (niveau limite) est atteint et l'indique par
un signal de commutation.
Niveau maximal atteint
Niveau maximal pas atteint
sortie ouverte (OFF)
sortie fermée (ON)
La constante diélectrique du fluide est déterminante pour sa détection. Des fluides
avec une constante diélectrique > 1,8 sont détectés de manière fiable.
Constante diélectrique de liquides courants
Huiles minérales
Liquides de lubrification
Glycol
Eau
Eau déminéralisée
≈2
≈ 25...75
≈ 37
≈ 80
≈ 30
Des fluides électriquement conducteurs et non-conducteurs peuvent être détectés.
4

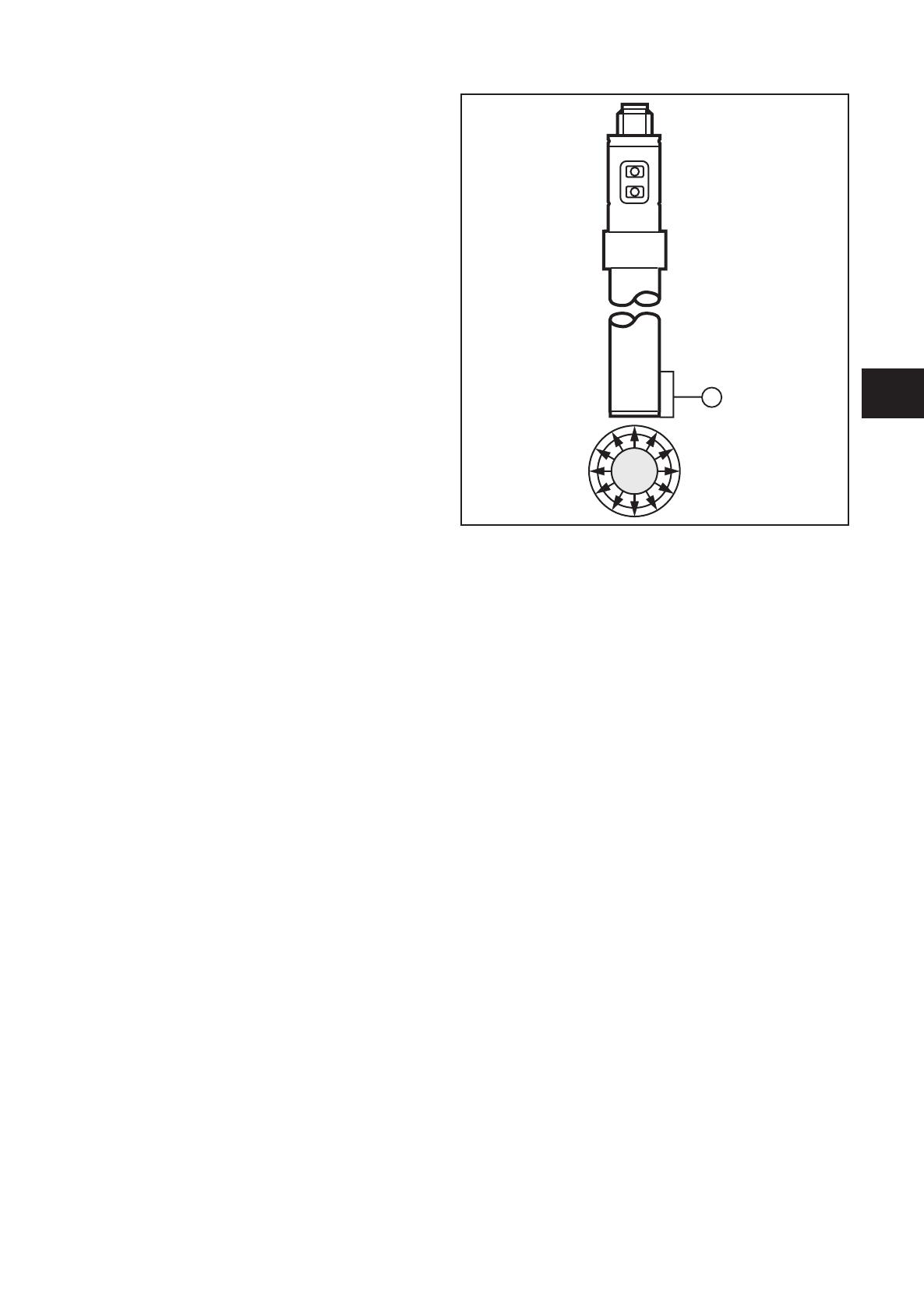

La zone de détection du détecteur est
radiale. Cela signifie que des fluides
qui se situent en-dessous de la zone
active ne sont pas détectés. Quelles
que soient leurs caractéristiques électriques, les fluides ne sont détectés
que si la zone active (A) est couverte.
4.2 Caractéristiques de l'appareil
●● Fonction de réglage automatique sur le fluide à détecter par boutons de programmation (→ chapitre 8 Réglages). Ainsi, une détection est sûre même en
cas de fluides avec une basse constante diélectrique (par ex. huile).
●● Niveau à sélectionner via la longueur d'installation (→ 5.3).
●● L’appareil est résistant à presque toute forme de dépôt sur la sonde. En cas
de dépôts, la position du niveau de commutation peut changer dans la zone
active.
●● Indication de mise à disponibilité et de commutation via couronne de LED.
5 Montage
5.1 Lieu de montage / environnement de montage
●● Montage de l'appareil : verticalement par le haut (→ 5.3).
●● Les distances minimales suivantes doivent être respectées :
–– Distance fond de la cuve - bout de la sonde : 10 mm.
–– Distance paroi métallique de la cuve - sonde : 20 mm.
5
FR
5.2 Montage
L'appareil est monté à l'aide d'une bride de fixation ou d'un adaptateur. Les accessoires de montage standards suivants sont disponibles :
Référence
E43000
E43001
E43002
E43003
E43004
E43005
E43006
E43007
E43016
E43019
Matière
bride de fixation (pour des cuves sans pression)
bride à visser 73-90 avec bague de fixation (tenue en pression de 0,5 bar)
raccord à souder avec bague de fixation (tenue en pression de 0,5 bar)
doigt de gant G¾ avec bague de fixation (acier inox, tenue en pression de 0,5 bar)
doigt de gant G1 avec bague de fixation (acier inox, tenue en pression de 0,5 bar)
bride à visser 100-125 avec bague de fixation (tenue en pression de 0,5 bar)
bride à visser 65-80 avec bague de fixation (tenue en pression de 0,5 bar)
bride à visser 54-52x52 avec bague de fixation (tenue en pression de 0,5 bar)
bride de fixation avec équerre (pour des cuves sans pression)
doigt de gant G¾ avec bague de fixation (laiton, tenue en pression de 0,5 bar)
Autres accessoires sur demande.
A = niveau de réponse
H = hauteur de la cuve
L = longueur de la sonde
L1 = longueur d'installation
L2 = longueur d'extension
L3 = longueur de montage (min. : 60 mm)
M = hauteur adaptateur de montage
MET = profondeur d'installation maximale
(zone active) = 31 mm
S = hauteur de la manchette
A
H
MET
L3
L1
L
S
M
L2
5.3 Définir la longueur d'installation
►► Sélectionner la longueur d'installation L1 de sorte que la zone MET soit couverte si le niveau de réponse A est atteint, c'est-à-dire :
L1 = (H - A) + MET + S.
6
6 Raccordement électrique
L'appareil doit être monté par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel
électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
►► Mettre l'installation hors tension.
►► Raccorder l'appareil comme suit :
1
L+
4
3
L
2
1
3
4
Pin1 = L+
Pin4 = sortie de commutation / normalement fermé
Pin3 = L-
Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 3 = BU (bleu), 4 = BK (noir)
7 Eléments de service et d'indication
1: couronne de LED verte / jaune
●● verte : niveau maximal atteint / sortie ouverte (OFF)
●● jaune : niveau maximal pas atteint / sortie fermée (ON)
2: bouton de programmation OUT OFF
3: bouton de programmation OUT ON
7
FR
8 Réglages
Avant la première mise en service, effectuer le réglage vide.
8.1 Effectuer le réglage vide
Le réglage vide permet de régler l'appareil en cuve vide et pour la situation d'installation (par ex. la longueur d'installation réglée). Des réglages précédents sont
effacés.
►► Vider la cuve jusqu'à ce que le fluide soit au moins 20 mm en dessous de l'extrémité de la sonde.
►► Appuyer sur le bouton de programmation pendant au
moins 2 s.
>> La LED jaune clignote lentement (env. 1 Hz) (= l’appareil
est en mode de réglage).
>> Après le réglage, la LED jaune est allumée continuellement (= l’appareil est en mode de fonctionnement, la
zone active du capteur n'est pas couverte).
8.2 Effectuer le réglage plein
Le réglage vide suffit pour des fluides ayant une constante diélectrique basse
(p.ex. huiles). Pour des fluides aqueux, la sensibilité doit être optimisée par un
réglage plein. Le réglage plein ne change pas le réglage vide.
►► Remplir la cuve jusqu'à ce que la zone active de l'appareil soit couverte.
►► Appuyer sur le bouton de programmation (OUT OFF), le
maintenir appuyé pour au moins 6 s.
>> La LED jaune clignote, après 6 s rapidement (env. 2 Hz)
(= l'appareil est en mode de réglage).
>> Après le réglage, la LED verte est allumée continuellement (= l'appareil est en mode de fonctionnement, la
zone active du capteur est couverte).
8
8.3 Verrouiller /déverrouiller l'appareil
L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.
Verrouiller :
►► En mode de fonctionnement, appuyer simultanément sur les deux boutons de
réglage pendant 10 s.
>> La LED clignote en vert.
>> Après écoulement du temps (> 10 s) la couleur de la LED change de verte en
jaune (clignotante) et l'appareil est verrouillé.
Déverrouiller
►► En mode de fonctionnement, appuyer simultanément sur les deux boutons de
réglage pendant 10 s.
>> La LED continue à signaler l'état de fonctionnement actuel (aucune réaction de
la LED).
>> Après écoulement du temps (> 10 s) la LED clignote en vert et l'appareil est
déverrouillé.
A la livraison : non verrouillé.
9 Fonctionnement
Après la mise sous tension, l'appareil se trouve en mode de fonctionnement. Il
effectue ses fonctions de mesure et d'évaluation et commute la sortie.
Affichages de fonctionnement par LED :
LED
Verte
Jaune
Etat / fonctionnement
appareil opérationnel, zone active du capteur couverte (sortie ouverte (OFF))
appareil opérationnel, zone active du capteur pas couverte (sortie fermée (ON))
10 Entretien, réparation et élimination
Entretien recommandé :
►► Vérifier périodiquement la présence éventuelle de dépôts sur la sonde, nettoyer en cas de forte souillure.
Après le démontage de l'appareil ou après un changement de fluide avec
une grande différence de constante diélectrique (par ex. huile / eau) l'appareil doit être réglé de nouveau.
L'appareil ne peut pas être réparé.
S'assurer d'une élimination écologique de l'appareil après son usage selon les
règlements nationaux en vigueur.
9
FR
11 Schéma d'encombrement
Dimensions en mm
1: boutons de programmation ;
A: zone active (31 mm)
L: longueur de la sonde en mm :
132 (LI2141)
273 (LI2142)
481 (LI2143)
12 Données techniques
Tension d'alimentation [V]................................................................................................................10 ... 36 DC
Courant de sortie [mA].................................................................................................................................200
Protection courts-circuits (pulsée) ; protection inversion de polarité / protection surcharges
Consommation [mA]....................................................................................................................................< 22
Chute de tension [V]...................................................................................................................................< 2,5
Constante diélectrique du fluide.................................................................................................................> 1,8
Pression max. de la cuve [bar]................................................................................................................. ± 0,51)
Matières du boîtier......................................................................................................... PP-GF orange ; TPE-U
Matières en contact avec le fluide................................................................................................................. PP
Indice de protection ........................................................................................................................ IP 65, IP 67
Classe de protection.........................................................................................................................................II
Température ambiante [°C].......................................................................................................................0...60
Température du fluide huile [°C]................................................................................................................0...65
Température du fluide eau et fluides aqueux............................................................................................ 0...35
Température de stockage [°C]..............................................................................................................-25 ... 80
Tenue aux chocs [g]........................................................................................ 12 (DIN EN 60068-2-29, 11 ms)
Tenue aux vibrations [g]............................................................................5 (DIN EN 60068-2-6, 10...2000 Hz)
CEM .............................................................................................................EN 61000-6-2 : 2005 + Corr. 2005
..........................................................................................................................................EN 61000-6-4 : 2007
1)
si monté avec des accessoires de montage résistants à la pression (→ 5.2)
Plus d'informations à www.ifm.com
10
FR
11
Téléchargement
