4 modèles 3.8” ou 5.7” - Pro

La connectique disposée sur la face arrière du LT3000 permet d’insérer 3 cartes
d’E/S de la gamme EXM pour une configuration maxi de 80 E/S. ( 2 cartes pour le modèle 3.8”).
13 cartes EXM sont disponibles :
12 entrées DC / 6 sorties transistor pour le 3.8”
16 entrées / 16 sorties pour les modèles 5.7”.
Variables communes IHM et LADDER.
Les variables IHM et API n’ont pas besoin d’être importées ou exportées.
Affichage du nombre d’étapes
Le nombre d’étapes apparaît.
Cela donne une indication sur la
taille du programme.
Affichage LADDER / Affichage adresses
E/S Entrée DC
Comptage rapide
E
Entrée analogique
Entrée température
Capteur Fin de course Température
BP d’AU Encodeur
Entrée DC
Affichage de la partie supervision
Puissance
Cartes EXM
Atelier logiciel
Programme LADDER
Principales fonctionnalités de l’atelier logiciel
Affichage LADDER
La structure du LADDER, type “explorer” (routines, sous-routines...) simplifie le développement et la gestion du programme.
Module 8 sorties
transistor
(source)output
Module 16 sorties
transistor (source)
Modules entrées
Module 8 entrées
sink/source
Module 16 entrées
sink/source
Module 4 entrées /
4 sorties relais
Modules entrées
/sorties
EXM-DMM8DRT
EXM-AMI2HT EXM-ALM3LT EXM-AMO1HT
EXM-AMM3HT
Modules sorties
Module 16
sorties relais
Module 8 sorties
transistor (sink)
Module 16 sorties
transistor (sink)
Module 8
sorties relais
EXM-DRA16RT EXM-DDO16UK
EXM-DDO8UT
EXM-DRA8RT
Modules analogiques
EXM-DDO8TT EXM-DDO16TK EXM-DDI8DT EXM-DDI16DT
Module 2
entrées
analogiques
Module 1 sortie
analogique
Module 2 entrées
thermo-couple
Pt100/1sortie ana.
Module 2 entrées
analogiques /
1 sortie analogique
Structure en sous-routines
La structure du LADDER simplifie
la gestion du programme.
Association d’adresses
Glisser et poser
Ajoutez des pas de programme très
facilement par de simples glisser-poser.
Les mnémoniques (symboles) sont
identiques dans le LADDER et la partie
graphique.
Insertion/supression/modification de l’instruction
Visualisation, modification de variables
Insertion/modification/suppression de commentaires
Insertion/supression/modification de rung
Changez de programme en mode run.
[Modification en ligne]
Vous permet de modifier le programme sans
interrompre le process.
Boutons, affichage / saisie de valeurs numériques / alphanumériques.
Gestion de recettes. Gestion de courbes avec historique.
Gestion de mot de passe. Export de données vers plate forme PC.
Compatibilité ascendante des projets développés sous GP Pro PBIII.
Programme LADDER intégré .
Gestion alarme avec historique et fonctions de tri,
groupes, filtres. Acquisition et échantillonnage de données.
Calendrier hebdomadaire. Archivage de données sur CF-card.
Gestion multi- langues. Pas de limite de variable.
Simulation.
Port COM, port Ethernet (pour modèles LT3300S-LT3300L), port USB...
L’automate tactile compact aux multiples interfaces.
Photos : modèles LT3300S/LT3300L
Port Ethernet
Un appareil hybride et low cost.
Les fonctions du terminal et de l’automate sont réunies dans
un boîtier “mini”. LT 3000 : l’appareil monobloc qui libère
votre espace de travail et réduit le nombre de points de câblage.
Le port USB vous permet de stocker et charger très simplement
les projets (mise à jour), les variables et données historisées,
les images. Le traitement et l’archivage des données de production
peut être réalisé sans PC.
Monoch.ambre 18 E/S USB
Cartes EXM x 2
LT3201A
Port
cartes EXM
Port
COM
E/S
intégrées
Port
USB
Tout-en-un
Couleur STN 32 E/S USB
Ethernet
Cartes EXM x 3
Monochrome 32 E/S
Ethernet
Cartes EXM x 3
4 modèles 3.8” ou 5.7”
USB Monochrome 32 E/S USB
Cartes EXM x 3
LT3300S LT3300L
5.7” 5.7” LT3301L 5.7” 3.8”

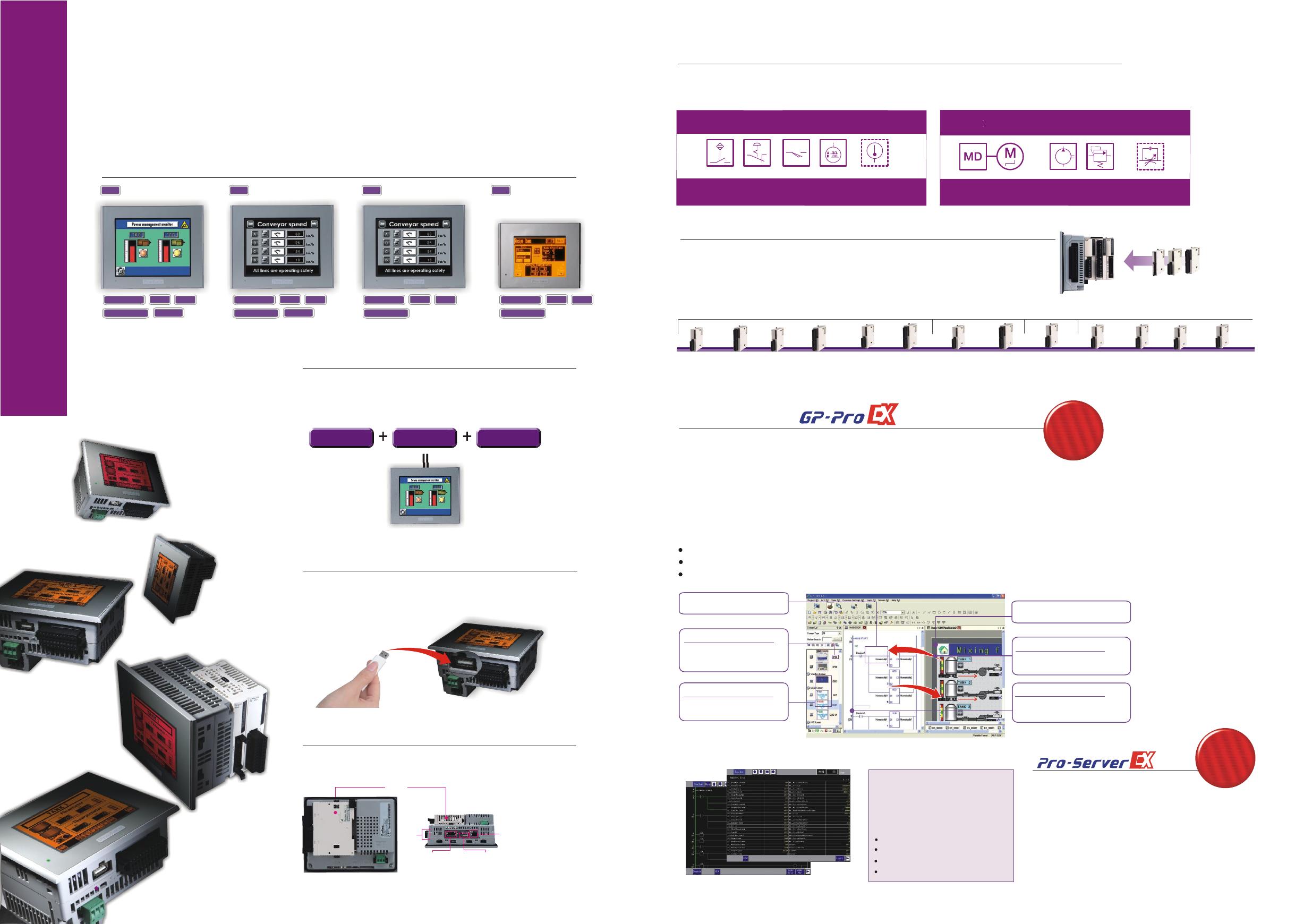

Automates tactiles compacts :
la vraie solution “All-in-one”
Transfert de données / projets
Nombreuses interfaces
Sortie transistor
Sortie fréquence
Variateur Pompe Electro-vanne
Vanne proportionnelle
Moteur pas à pas
Sortie transistor
Sortie relais
Sortie analogique
E/S
S
Affichage du LADDER
Sorties fréquence/ positionnement accélération décélération -
maxi 65 Khz. Comptage rapide : 100Khz
Contrôle
E/S intégrées
Automates tactiles compacts :
la vraie solution “All-in-one”
Commande
Affichage
E/S sur cartes d’extension
Superviseur
+ soft logic
All-in-one
LT3000 eries
S
. Transmission automatique des recettes de
production ( Formats CSV, Excel, Access, Oracle, SQL Server)
. Collecte des données de production en temps réel
( Formats CSV, Excel, Access, Oracle, SQL Server)
. Création de rapports sous Excel
Compilez les données des périphériques dans des rapports structurés
en utilisant des templates / modèles et les fonctions édition d’Excel.
. Alertes par e-mail en cas d’anomalie sur le site
Recevez un e-mail d’alerte quand un événement en particulier se
produit sur la machine ou le site de production.
Data
acquisition &
management
software
Logiciel
de gestion/
acquisition
des données

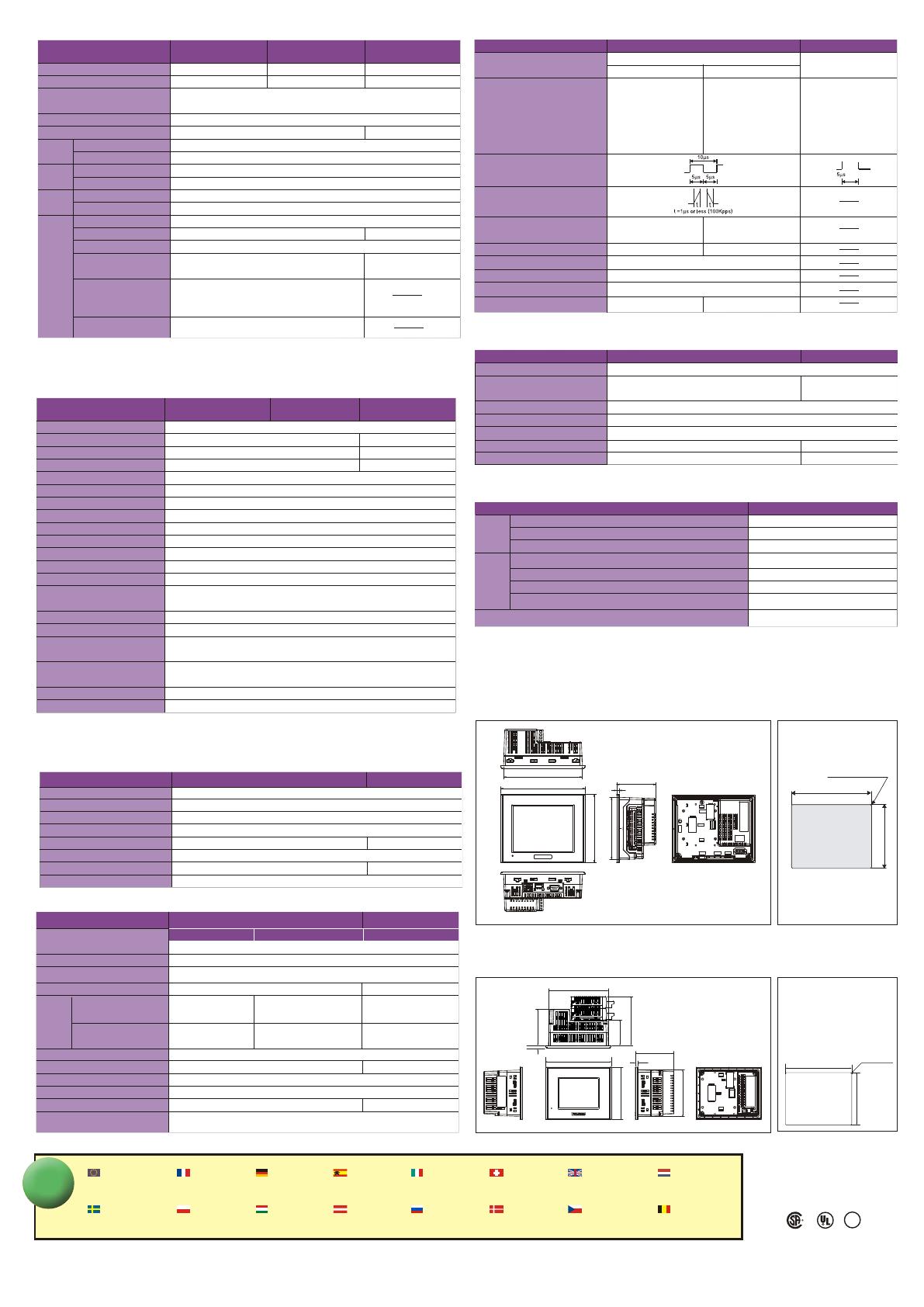

Spécifications générales
Sorties PWM / Train d’impulsions
LT-3300 : Dimensions externes
*2
*3
*1 Durée de vie des batteries au lithium : 10 ans ou plus à une température ambiante de la batterie de 42°C maxi - 4,1 ans ou plus
à 50°C , et 1,5 ans à 60°C maxi. La période de sauvegarde est d'environ 100 jours après la charge initiale (entièrement chargée).
Note : Avant d'utiliser un de ces produits,
n'oubliez pas de lire les manuels.
- Tous les noms de produit utilisés dans ce document
sont des marques commerciales ou des marques
déposées de leurs compagnies respectives.
- Toutes les informations contenues dans ce
document sont sujettes à modification sans préavis.
LT-LEAFLET-MARSH-2008-FR
LT-3201 : Dimensions externes
Dimensions découpe
Etendre l'utilisation à des environnements où la température de l'air environnant est 40°C ou plus peut dégrader la qualité de l'affichage
et entraîner une réduction de contraste
Selon un simulateur de bruit
La compatibilité a été vérifiée sous certaines conditions.
Une licence distincte est requise pour chaque PC.
seulement pour les modèles avec Ethernet
*5
*6
Ro
Spécifications de fonctionnement
Couleurs d’affichage
Rétro-éclairage
Résolution
Type d’affichage
Modèle
(Quand le rétroéclairage aura besoin d’être remplacé , contactez votre distributeur local.)
Monoch. Ambre/rouge LCD
N&B (8 niveaux)
LED blanche
320 x 240 pixels
4,096 couleurs N&B (16 niveaux)
LT3201-A1-D24
STN Couleur LCD Monochrome LCD
LT3300-S1-D24
LT3300-L1-D24
LT3301-L1-D24
Surface d’affichage
Sauvegarde
Application
Type
Résolution
Module EXM
USB
Contrôle
Dalle
Tactile
Mémoire
Mémoire
Interface
Ethernet
Port série
E/S intégrées
AUX
Surface variable
Surface programme 132Ko Flash (assez pour 15,000 pas de programme)
Interface pour unité supplémentaire externe
Interface pour cartes EXM Pro-face (3 modules )
USB1.1 Host I/F x 1, USB TYPE-A connector
78.8mm x59.6mm
12 entrées
6 sorties
6Mo FLASH EPROM
SRAM 128Ko
Film résistif (analogique)
1024 x 1024
64Ko SRAM (batterie lithium) *1
16 entrées
16 sorties
COM1: RS232C/RS422/RS485 Transmission asynchrone
/ Longueur données: 7 bit/8 bit. Parité : sans, Paire ou impaire
Bit de stop : 1bit/2bit
Vitesse transmission données:
IEEE802.3u,10BASE-T/100BASE-TX
l117.2mm x H88.4mm
Sans Ethernet
pour LT3301-L1
2400bps à 115.2Kbps Connecteur: DSUB-9pin mâle
UL508, ANSI/ISA-12.12.01-2007, CSA-22.2 No.142-M1987, CSA-22.2 No.213-M1987, CE marking EN55011, EN61000-6-2
Tension parasite : 1000Vp-p, Durée d'impulsion : 1s, Temps de retombée : 1ns *3
DC19.2V .. DC28.8V
3ms (max.)
AC1000V 20mA pendant 1min. (entre bornes de charge et masse)
DC500V 10MΩ (min.) (entre bornes de charge et masse)
0°C .. +50°C *2
-20°C .. +60°C
10%RH à 90%RH (temp.humidité : 39°C max. - sans condensation.)
10%RH à 90%RH (temp.humidité : 39°C max. - sans condensation.)
Pollution Degree 2
Sans gaz corrosif
800hPa à 1114hPa (2000 mètres d’altitude maxi)
6kV (compatible avec EN 61000-4-2Niveau 3)
1.0kg [2.2lb] maxi (unité seulement)
Circulation d’air naturel
Equivalent à IP65f NEMA#250TYPE4X/13
Taille : configuration installation all-in-one *4
resistance de 100 2mm2
Ou normes de votre pays (idem pour FG et SG )
IEC61131-2 (JIS B 3502) compatible, 5 à 9Hz Vibrations discontinues 3.5mm
9 à 150Hz Vibrations continues 9.8m/s2, sur axes X, Y, Z 10 fois (100min.)
27W (max.)
Standards
Tension nominale
Plage de tension admissible
Consommation
Surtensions admises
Résistance d'isolement
Température de fonctionnement
Température de stockage
Humidité ambiante
Humidité de stockage
Degré de pollution
Gaz corrosifs
Endurance atmosphérique
Tenue aux vibrations
Tenue aux parasites (via simulateur)
Tenue aux décharges électrostatiques
Mise à la masse
Indice de protection
Poids
Méthode de refroidissement
DC24V
10ms maxi
18W maxi
Sorties
Terminal sortie
Modèle LT3201-A1-D24
OUT0..OUT3OUT0..OUT3 OUT4 .. OUT15OUT4 .. OUT15 OUT4 .. OUT5OUT4 .. OUT5
5µs ou moins
(avec sortie DC 24V , 200mA)
0.5ms ou moins
(avec sortie DC 24V , 200mA)
DC24V
DC20.4V .. DC28.8V
Sortie source (PNP)
0.2A / point, 1.6A / commun
Sortie transistor
3.5A , 125V fusible électronique x 2 (non remplaçable)
Diode Zener
Photocoupleurs
connecteur 38-pin
DC24V
Tension nominale
Plage de tension admissible
Charge maximale
Type de sortie
Fusible interne
Contrôle de surtension
Méthode d'isolation
Connection externe
Alimentation externe
OFF à ON
ON à OFF
Temps délai
sortie
Méthode sortie
0.2A / point, 1.2A / commun
0.5ms ou moins (avec sortie
DC 24V , 200mA)
0.5ms ou moins (avec sortie
DC 24V , 200mA)
2.5A , 125V fusible élec. X 2
Connecteur 22-pin
5µs ou moins
(avec sortie DC 24V , 200mA)
0.5ms ou moins
(avec sortie DC 24V , 200mA)
Comptage rapide
DC24V Transistor
Simple Phase (4points) Double Phase (1point ou 2points)
DC24V
Transistor
Compteur d’impulsionCompteur / codeur
Entrée
1phase
100Kpps 50Kpps
2 phases : déphasage de 90° /
1-phase + sens de comptage
32-bit compteur UP / DOWN
Paramétrable via le soft
Disponible
IN3, IN7Aucun
CT0 (IN0)
CT1 (IN2)
CT2 (IN4)
CT3 (IN6)
(par paire)
CT0: A Phase
CT1: B Phase
CT2 (IN4), CT3 (IN6)
(par paire)
CT2: A Phase
CT3: B Phase
IN0, IN2
IN4, IN6
Fréquence de comptage rapide
Type de compteur
Mode de chargement compteur
Présélections / Préchargement
Entrée de Reset
Points entrée
Largeur d’impulsion mini
Vitesse de comptage
Phase
CT0 (IN0), CT1 (IN2)
Défini par l’utilisateur (OUT0 à OUT3)
PFE-EX-ED(E)
4
PLS0 à PLS3 (OUT0 à OUT3) PWM à PWM3
Sortie PWM Sortie Pulse
Points de sorties
Méthode de sortie
Défini par l’utilisateur
DC24V
1mA
Jusqu’à 65kHz par point (Paramétrable via le soft)
Disponible Non disponible
Tension de sortie
Courant de charge minimum
Fréquence de sortie maximale
Gestion Accélération / Décélération
GP-Pro EX Ver.2.1
Options
Software
LT3300-L1-D24
Modèle LT3300-S1-D24
LT3300-L1-D24
LT3201-A1-D24
EX-ED-LICENSE-V21
EX-SDV-V12
CA3-USBCB-01
FP-US00
CA5-USBEXT-01
CA6-USB232-01
CA3-DFS6-01
Film de protection d’écran
GP-Pro EX licence*5
Pro-Server EX Ver.1.2 Developer *6
Câble de transfert USB (2m)
Câble USB (5m)
Cable déport USB facade avant (1m)
USB Serial (RS-232C) Conversion Cable (0.5m)
Cable
Référence
Produit
Dimensions découpe
Unit: mm [in.]Unit: mm [in.]
Front
Bottom
155.5[6.12]
5[0.20]
77.6[3.06]
167.4[6.59]
135[5.31] 123[4.84]
Top
156.0[6.14]
123.5[4.86]
Under 4-R3[0.12]
Right Side Back
76.5 [3.01]
5 [0.20]
92 [3.62]
130 [5.12]
104 [4.09] 49.8
118 [4.65]
71.5 [2.81]
5 [0.20]
96.8 (at maximum)
+1
-0
118.5 [4.67 ]
92.5 [3.64 ]
+0.04
-0
+0.04
-0
+1
-0
4-R3[0.12]
Pour cartes EXM (2 modules )
LT3300-S1-D24 / LT3300-L1-D24 / LT3301-L1-D24
European Head office
Tel : [phone]
www.proface.eu
France
Tel : [phone]
www.proface.fr
Germany
Tel : [phone]
www.pro-face.de
Spain / Portugal
Tel : [phone]
www.pro-face.es
Italy
Tel : [phone]
www.proface.it
Switzerland
Tel : [phone]
www.pro-face.ch
United Kingdom
Tel : [phone]
www.profaceuk.com
Denmark
Tel : [phone]
www.pro-face.dk
Czech Rep
Tel : [phone]
www.proface.cz
Poland
Tel : [phone]
www.proface.pl
Hungary
Tel : [phone]
www.proface.com
Austria
Tel : [phone]
www.pro-face.at
CONTACTSCONTACTS
Russia
Tel : [phone]
www.pro-face-eu.net
Sweden
Tel : [phone]
www.pro-face-eu.net
Netherlands
Tel : [phone]
www.proface.nl
Belgium
Tel : [phone]
www.proface.be
Mini
Rapport cyclique variable
Non disponible Disponible
Entrées
Modèle LT3201-A1-D24
LT3300-S1-D24 / LT3300-L1-D24 / LT3301-L1-D24
DC24V
DC28.8V
Entrées NPN / PNP
6.5mA (DC24V) (IN0, IN2, IN4, IN6) ,4.1mA (DC24V) (autres entrées)
Approx. 3.7k (IN0, IN2, IN4, IN6) ,
Approx. 5.9k (autres entrées)
Isolation Photocoupleurs
connecteur 38-pin
DC24V
Tension nominale
Méthode entrée
Courant d’entrée
Impédance d’entrée
Méthode d'isolation
Connection externe
Tension maxi admissible
Alimentation externe
Connecteur 22-pin
Approx. 3.7k (IN0, IN2, IN4, IN6) ,
Approx. 4.7k (autres entrées)
