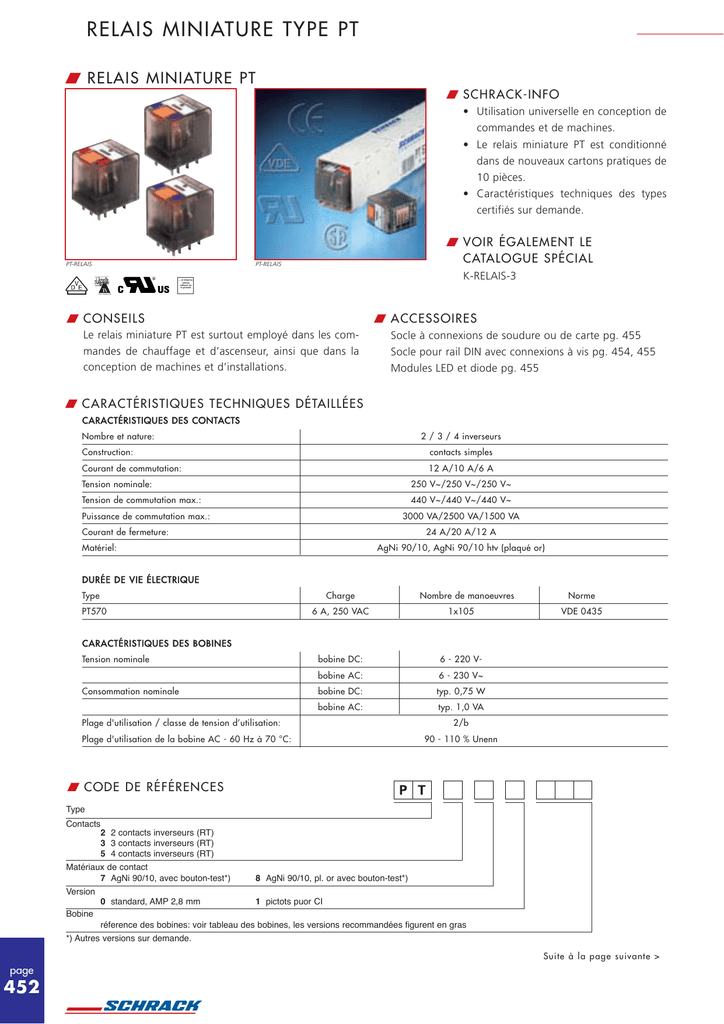

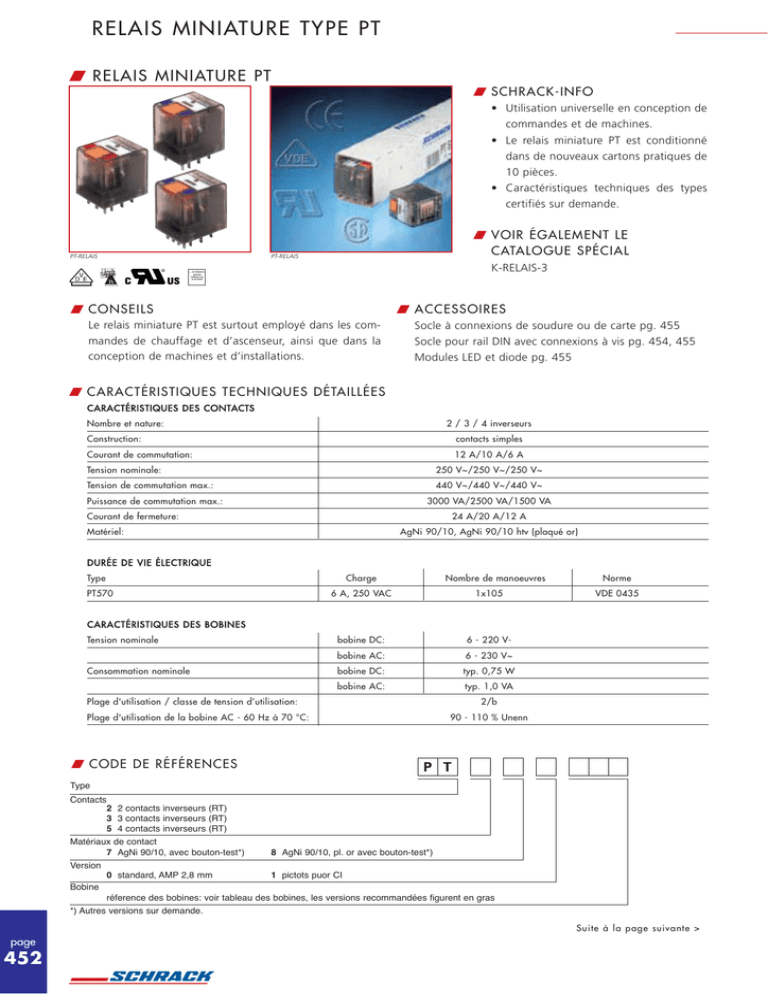

relais miniature type pt

RELAIS MINIATURE TYPE PT
W RELAIS MINIATURE PT
W SCHRACK-INFO

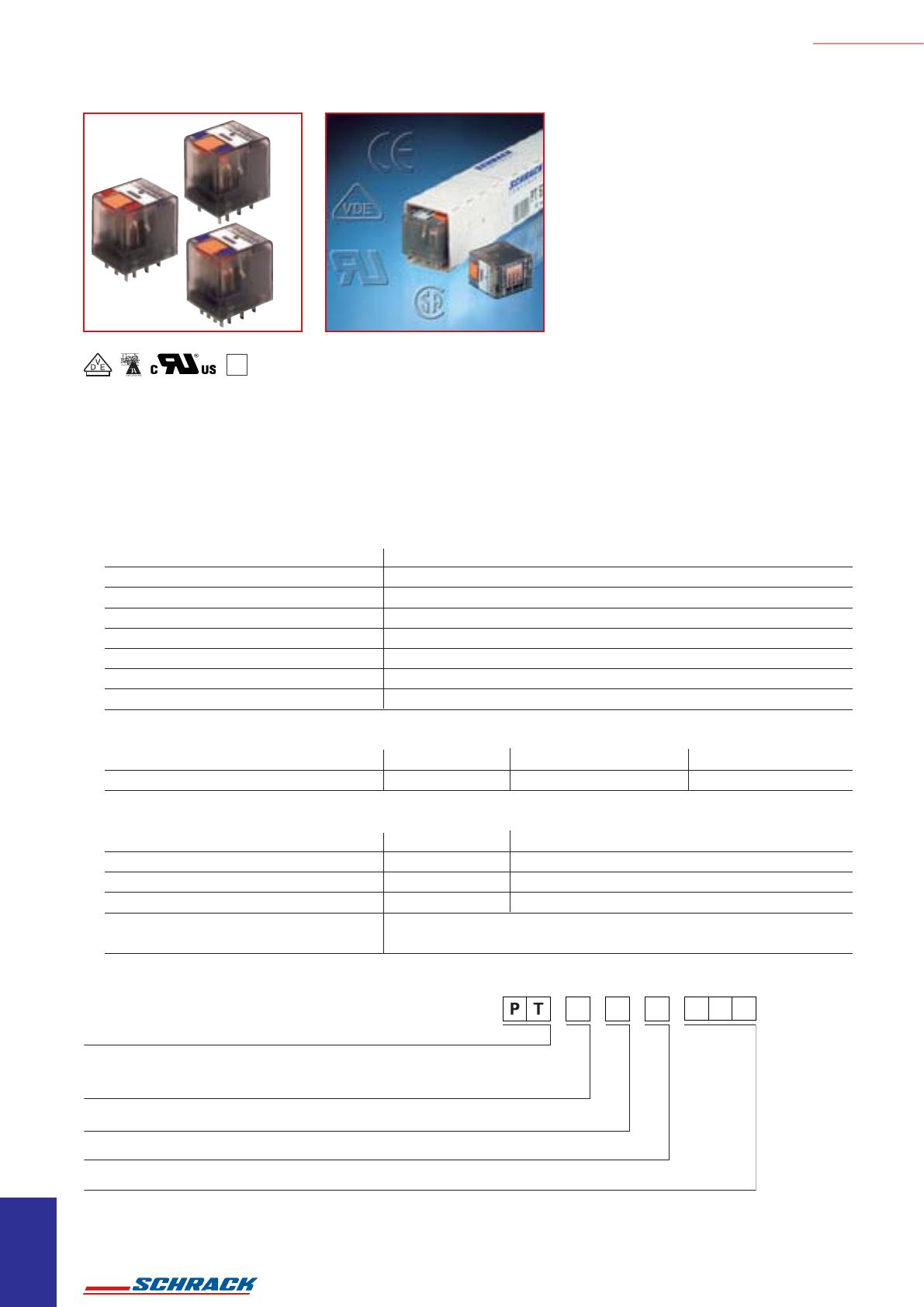

• Utilisation universelle en conception de
commandes et de machines.
• Le relais miniature PT est conditionné
dans de nouveaux cartons pratiques de
10 pièces.
• Caractéristiques techniques des types
certifiés sur demande.
PT-RELAIS
W VOIR ÉGALEMENT LE
CATALOGUE SPÉCIAL
PT-RELAIS
K-RELAIS-3
... et d'autres
comme
indiqué sur
le produit
W CONSEILS
W ACCESSOIRES
Le relais miniature PT est surtout employé dans les commandes de chauffage et d’ascenseur, ainsi que dans la
conception de machines et d’installations.
Socle à connexions de soudure ou de carte pg. 455
Socle pour rail DIN avec connexions à vis pg. 454, 455
Modules LED et diode pg. 455
W CARACTÉRISTIQUES TECHNIQUES DÉTAILLÉES
CARACTÉRISTIQUES DES CONTACTS
Nombre et nature:
2 / 3 / 4 inverseurs
Construction:
contacts simples
Courant de commutation:
12 A/10 A/6 A
Tension nominale:
250 V~/250 V~/250 V~
Tension de commutation max.:
440 V~/440 V~/440 V~
Puissance de commutation max.:
3000 VA/2500 VA/1500 VA
Courant de fermeture:
24 A/20 A/12 A
Matériel:
AgNi 90/10, AgNi 90/10 htv (plaqué or)
DURÉE DE VIE ÉLECTRIQUE
Type
Charge
PT570
6 A, 250 VAC
Nombre de manoeuvres
1x105
Norme
VDE 0435
CARACTÉRISTIQUES DES BOBINES
Tension nominale
Consommation nominale
bobine DC:
6 - 220 V-
bobine AC:
6 - 230 V~
bobine DC:
typ. 0,75 W
bobine AC:
typ. 1,0 VA
Plage d'utilisation / classe de tension d’utilisation:
Plage d'utilisation de la bobine AC - 60 Hz à 70 °C:
2/b
90 - 110 % Unenn
W CODE DE RÉFÉRENCES
Type
Contacts
2 2 contacts inverseurs (RT)
3 3 contacts inverseurs (RT)
5 4 contacts inverseurs (RT)
Matériaux de contact
7 AgNi 90/10, avec bouton-test*)
8 AgNi 90/10, pl. or avec bouton-test*)
Version
0 standard, AMP 2,8 mm
1 pictots puor CI
Bobine
réference des bobines: voir tableau des bobines, les versions recommandées figurent en gras
*) Autres versions sur demande.
Suite à la page suivante >
page
452
RELAIS MINIATURES TYPE PT
W RELAIS MINIATURE PT (Suite)
W CARACTÉRISTIQUES TECHNIQUES
•
•
•
•
•
•
•
•
•
•
•
•
Connexions fastons ou picots pour CI
Socle pour rail DIN avec connexions à vis
Module LED et / ou diode
La version tétrapolaire fournit en armoire électrique des réserves de puissance supérieures de 20% à celle de relais
comparables, pour un courant de commutation de 6A. Sa hauteur réduite permet de gérer encore mieux l’espace
disponible en armoire.
Application universelle: commande et contrôle de machines.
2, 3 ou 4 inverseurs
Jusqu’à 3000 VA de puissance de coupure
Hauteur: 29 mm
Matériel de contact sans cadmium (Rohs compatible)
Indication de service mécanique et électrique
Levier d’essai à protection contre les contacts accidentels, possibilité de verrouillage
Espace blanc pour le marquage

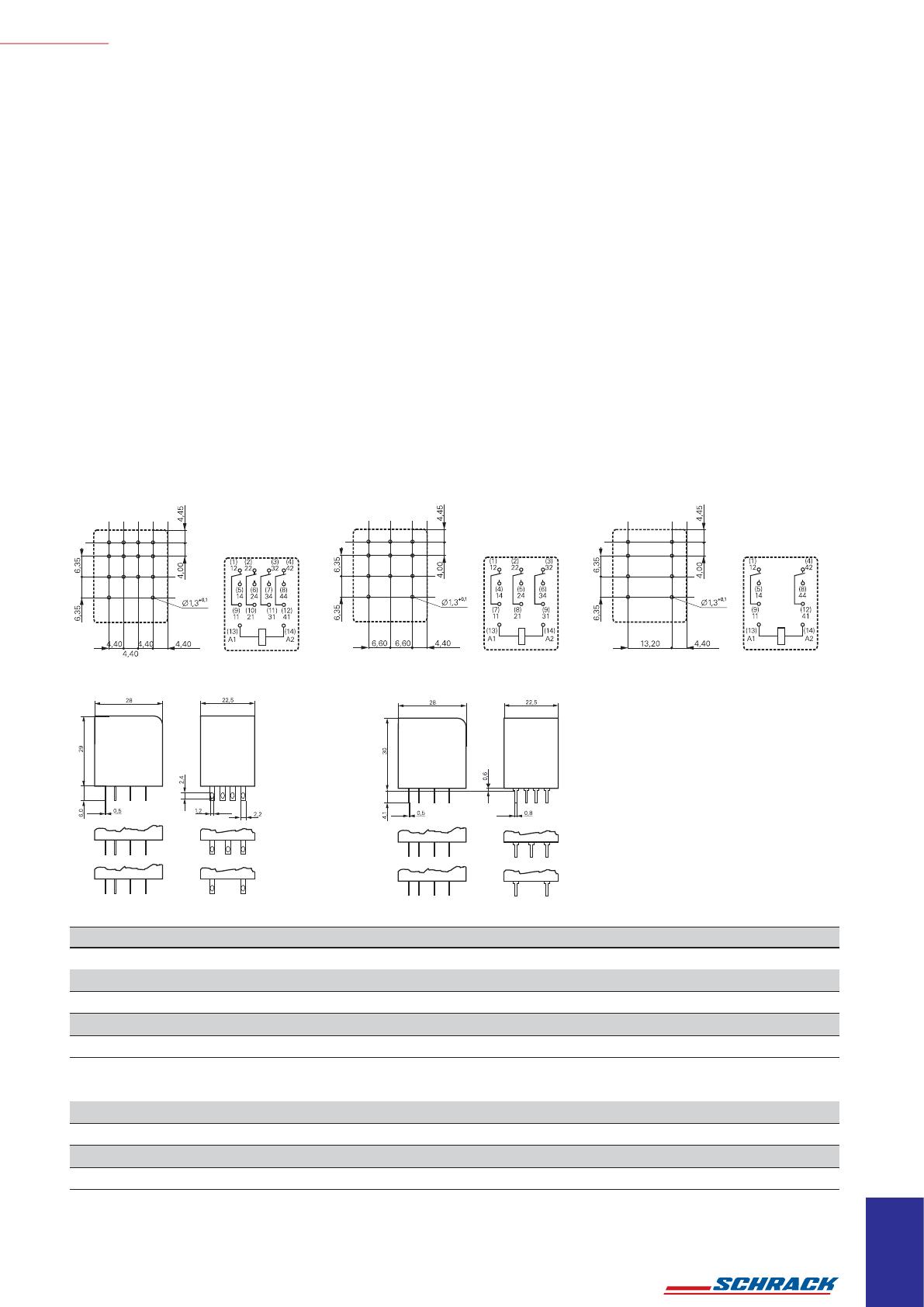

W DIMENSION ET SCHEMA
4 inverseurs
3 inverseurs
TENSION BOBINE
2 inverseurs
EMB
POIDS
N° DE COMMANDE
AVEC 2 INVERSEURS 12 A BOBINE EN DC OU AC
24 V DC
10
0,03
PT270024
110 V DC
10
0,03
PT270110
24 V AC
10
0,03
PT270524
230 V AC
10
0,03
PT270730
24 V DC
10
0,03
PT370024
125 V DC
10
0,03
PT370125
24 V AC
10
0,03
PT370524
230 V AC
10
0,03
PT370730
AVEC 3 INVERSEURS 10 A BOBINE EN DC OU AC
Suite à la page suivante >
page
453
RELAIS MINIATURES TYPE PT
W RELAIS MINIATURE PT (Suite)
TENSION BOBINE
EMB
POIDS
N° DE COMMANDE
AVEC 4 INVERSEURS 6 A BOBINE EN DC OU AC
6 V DC
10
0,03
PT570006
12 V DC
10
0,03
PT570012
12 V DC à contacts plaqués or
10
0,03
PT580012
24 V DC
10
0,03
PT570024
24 V DC avec LED
10
0,03
PT570L24
24 V DC à contacts plaqués or
10
0,03
PT580024
48 V DC
10
0,03
PT570048
60 V DC
10
0,03
PT570060
110 V DC
10
0,03
PT570110
110 V DC à contacts plaqués or
10
0,03
PT580110
125 V DC
10
0,03
PT570125
220 V DC
10
0,03
PT570220
220 V DC avec LED
10
0,03
PT570N20
220 V DC à contacts plaqués or
10
0,03
PT580220
6 V AC
10
0,03
PT570506
12 V AC
10
0,03
PT570512
24 V AC
10
0,03
PT570524
24 V AC avec LED
10
0,03
PT570R24
24 V AC à contacts plaqués or
10
0,03
PT580524
48 V AC
10
0,03
PT570548
60 V AC
10
0,03
PT570560
115 V AC
10
0,03
PT570615
230 V AC
10
0,03
PT570730
230 V AC avec LED
10
0,03
PT570T30
230 V AC à contacts plaqués or
10
0,03
PT580730
230 V AC pour CI
10
0,03
PT571730
W SOCLES POUR PT À CONNEXION PAR VIS
YPT78704
PT78742
YMLRD024-A
6
W DIMENSION
YPT78704
27,0
4,1
PT 787xx
41,5
19,4
3,3
19,5
4,1
42
73,5
28
22,0
YMFDG230
Fixation pour rail de support
35x27x7,3 EN 50022
page
454
S0489-AAE
Suite à la page suivante >
RELAIS MINIATURES TYPE PT
W SOCLES POUR PT À CONNEXION PAR VIS (Suite)
DESCRIPTION
TYPE
EMB.
-
50
N° DE COMMANDE
SOCLES POUR PT À CONNEXION PAR VIS
Socle embrochable, 4 pôles, 6 A
YPT78704
Socle embrochable, 4 pôles, 6 A, diode bypass 1N4007
-
50
YPT78110
Socle embrochable E/S, 4 pôles, 6 A, bobine et contacts côtés opposés
-
50
PT78742
Socle embrochable, 3 pôles, 10 A
-
50
YPT78703
Socle embrochable, 2 pôles, 12 A
-
50
YPT78702
Socle embrochable E/S, 2 pôles, 12 A, bobine et contacts côtés opposés
-
50
PT78722
Plaquette signalétique pour YPT
-
50
YPT16040
Clips de fixation pour YPT
-
100
YPT16016
Plaquette signalétique pour PT787xx
-
50
PT17040
Etrier de fixation pour PT787xx
-
100
PT17021
Etrier de fixation métallique pour socles embrochables
-
10
PT28800
Module LED rouge, 6...24 VDC avec diode bypass 1N4007, A1+
EM18
50
YMLRD024-A
Module LED rouge, 6...24 VDC avec diode bypass 1N4007, A1-
EM08
50
YMLRD024
Module LED verte, 6...24 VDC avec diode bypass 1N4007, A1+
EM12
50
YMLGD024
Module LED verte, 6...24 VAC/DC
EM11
50
YMLGA024

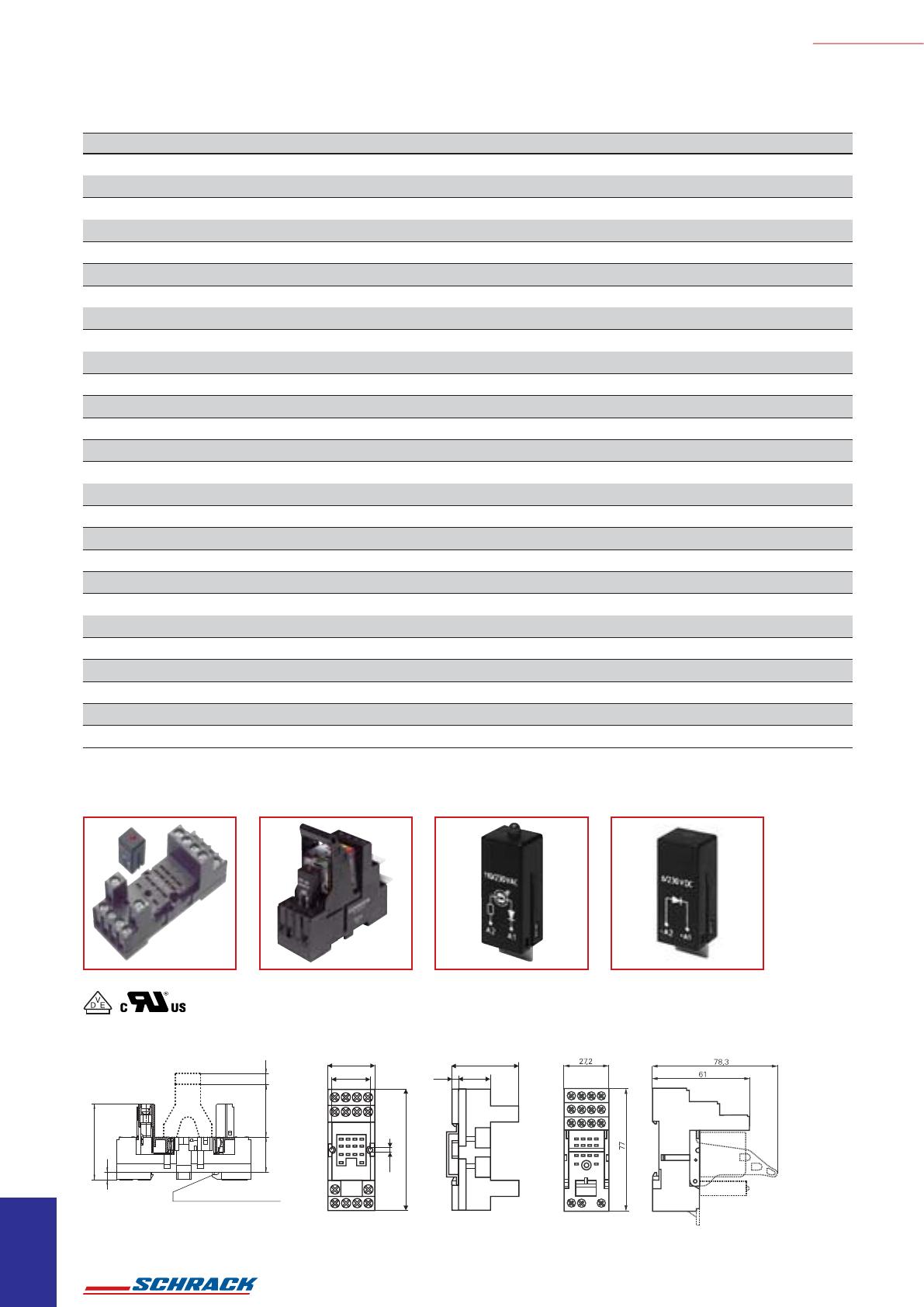

ACCESSOIRES POUR SOCLES EMBROCHABLES
MODULES LED ET DE PROTECTION POUR SOCLES EMBROCHABLES
Module LED rouge, 6...24 VAC/DC
EM07
50
YMLRA024
Module LED rouge, 110...230 VAC
EM06
50
YMLRW230
Module LED verte, 110...230 VAC
EM10
50
YMLGW230
Module diodes bypass 6...230 VDC, A1+
EM09
50
YMFDG230
Module RC, 6...24 VAC
EM02
50
YMRCW024
Module RC, 110...230 VAC
EM03
50
YMRCW230
Module varistance 24V AC
-
50
YMVAW024
Module varistance 230V AC
-
50
YMVAW230

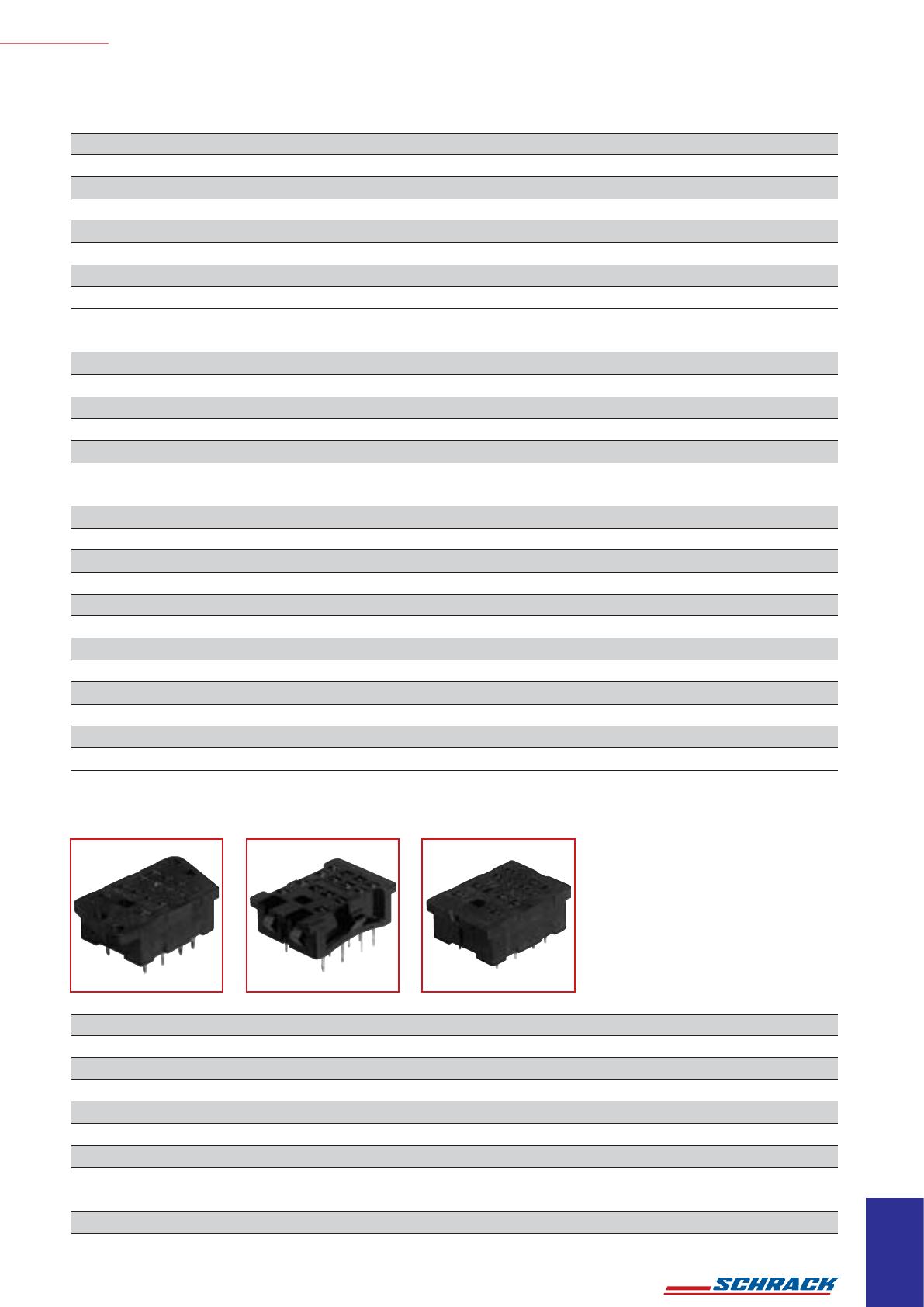

W SOCLES PT
PT78600
PT78601
DESCRIPTION
PT78604
EMB.
N° DE COMMANDE
SOCLES PT
Socle à fixation par vis, connexions à souder, 4 pôles, 6 A
100
PT78600
Socle pour carte CI 4 pôles, 6 A
100
PT78604
Socle avec connexions à souder, 4 pôles, 6 A
100
PT78601
Socle pour carte CI 3 pôles, 10 A
100
PT78603
Socle pour carte CI 2 pôles, 10 A
100
PT78602
10
PT28802
ACCESSOIRES POUR SOCLES PT
Etrier de fixation pour socle pour carte CI métallique
page
