HYDAC Générateur hydraulique CA

HYDAC
Générateur hydraulique
CA
jusqu’à 250 bar
jusqu’à 12,6 l/min
adapté pour:
durées de service réduites S2
service intermittent S3
1.
DONNEES TECHNIQUES
1.2 CARACTERISTIQUES HYDRAULIQUES
Pression nominale
1.1 GENERALITES
– Utilisation en service réduit
S2 et intermittent S3
– Puissance élevée pour des
encombrements réduits
– Groupe motopompe immergé
dans le réservoir pour réduire
le niveau sonore et
l‘encombrement
– Les blocs de pilotage
standardisés ou modules
d'empilage longitudinaux
assemblés permettent des
solutions de pilotage sur
mesure pour les clients
– Exempt de fuite et stabilité
grâce aux réservoirs en acier
embouti
– Installation électrique simple
au moyen d'un bornier de
connexion situé en façade
– Encombrement réduit en
raison de la faible dimension
de la bride
– Thermocontacteur disponible
en option pour le contrôle de
la température et la
protection contre la
surchauffe.
Débit Q
Fluide hydraulique
Plage de température
Plage de viscosité
Filtration
jusqu'à 250 bar (en fonction du débit et
de la puissance moteur)
1,3 à 12,6 l/min. (voir tableau au § 6.1)
Huile hydraulique selon DIN 51524, chap. 2, HLP
min. -20 °C à +80 °C
min. 10 mm²/s; max. 380 mm²/s
Classe de pollution max. admissible
du fluide hydraulique selon ISO 4406,
classe 21/19/16
1.3 CARACTERISTIQUES ELECTRIQUES
Construction
Puissance et cylindrée
Tension nominale
Volume du réservoir
Facteur de marche
Indice de protection
Type de raccordement
2. CODE DE COMMANDE
Moteur triphasé à cage d'écureuil,
refroidissement par huile ou monophasé,
refroidissement par huile
(condensateur livré en vrac)
de 0,55 kW à 3,0kW,
ns = 1500 ou 3000 tr./min.
Standard:
3 phases 220-240 V/380-420 V, 50 Hz
3 phases 254-277 V/440-460 V, 60 Hz
(voir tableau § 6.3)
1 phase 230 V, 50 Hz
(voir tableau 6.1 et 6.3)
Volume prélevé 2,5 - 7,2 l (voir tableau 6.2)
(autres sur demande)
S3 (service intermittent): env. 10 %
S2 (durée de service réduite) 3 min.
IP54 selon VDE 0470 = EN 60529 pour un
raccordement électrique correctement exécuté
Plaque à bornes dans bornier du moteur
Générateur
Pilotage
CA2 R 05 H 01.3 – 250 – 03 – 1 TS – 99 X + HSDZ + Accessoires
Générateur
Réservoir
R = Réservoir rond
en tôle emboutie
Taille du réservoir
05, 07, 09 voir tableau des tailles
de réservoir, § 6.2
Sens de montage
H = horizontal (standard)
(S = debout, V = suspendu, sur demande)
Débit
Voir tableau des débits, § 6.1
Pression de service max.
Voir tableau des débits, § 6.1
Indice de la tension de raccordement du moteur
Voir tableau de la tension de raccordement du moteur, § 6.3
Filtre d'aération
Sans indication = Filtre d'aération standard
1 = BF 4, finesse de filtration 10 µm, voir § 5.4
Thermocontacteur
Aucune indication = sans (standard)
TS = Thermocontacteur, température de déclenchement 80 °C +/-2,5K, voir § 5.5
Exécution de la bride, voir § 4.1 - 4.4
99 = Exécution avec valves intégrées dans la bride (HS et KK)
20 = pour raccordement de modules longitudinaux (ML)
10 = pour montage facial sur bloc (VS)
Série, déterminée par le constructeur
Pilotage,voir § 4.1 - 4.4
Pièces supplémentaires comme manomètre, prise de pression, etc. à indiquer clairement par écrit
2

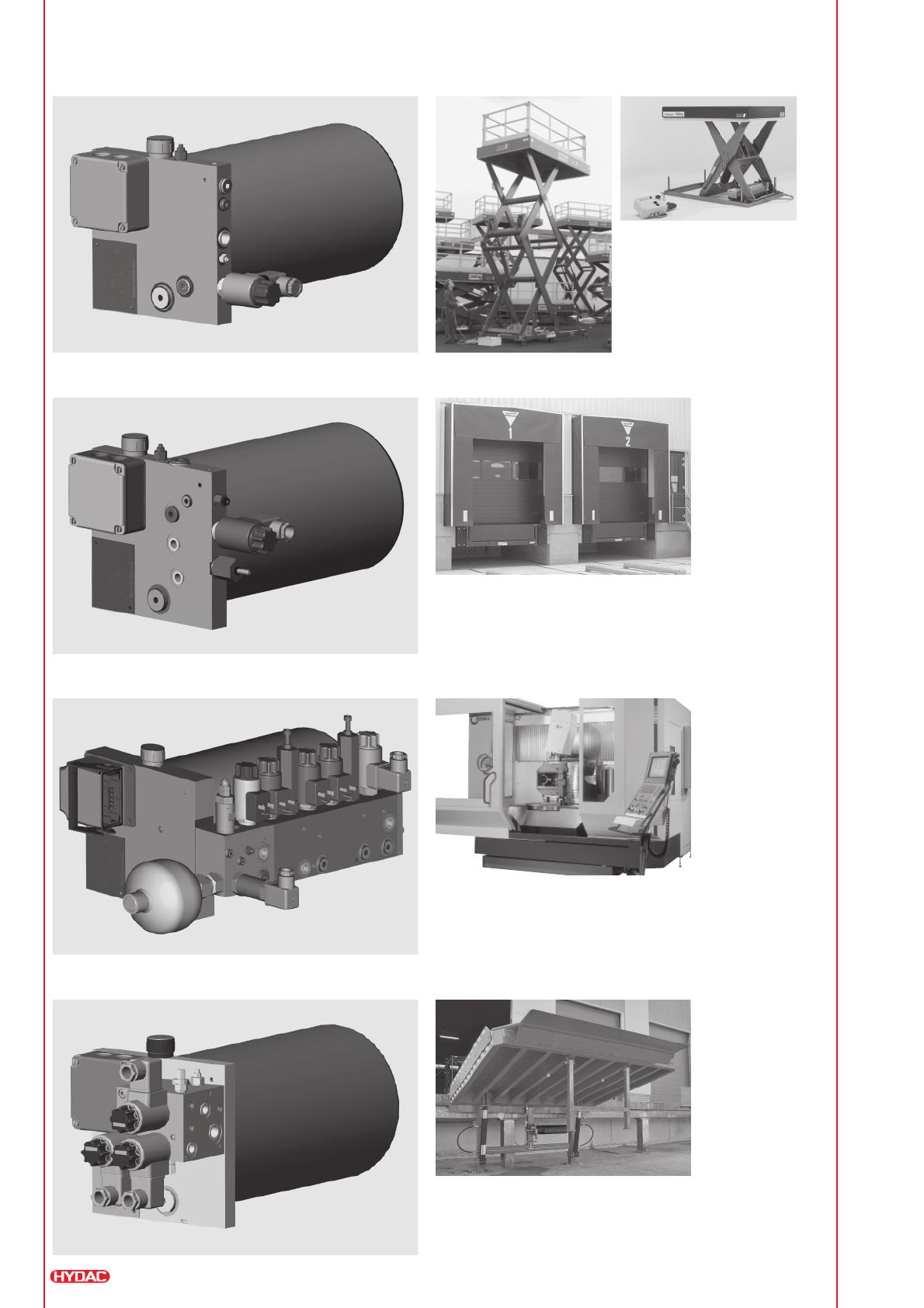

3.
APPLICATIONS TYPIQUES
3.1 PILOTAGE HS
Table élévatrice à ciseaux
3.2 PILOTAGE KK
Quai de chargement avec fermeture
de la porte
3.3 PILOTAGE ML
Centre d'usinage
3.4 PILOTAGE VS
Niveleur de quai
3
4.

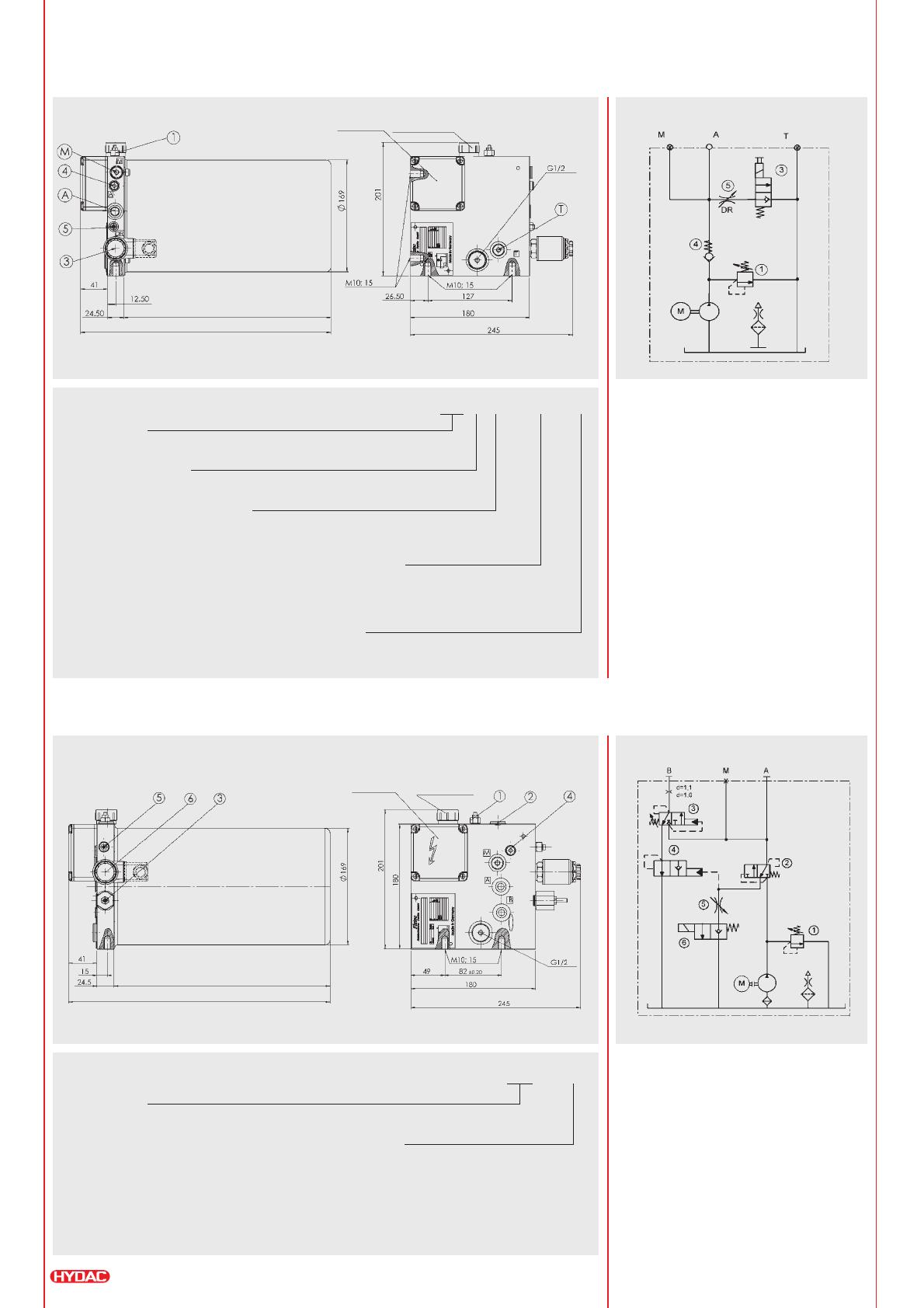

PILOTAGES : DIMENSIONS, RACCORDEMENTS ET SYMBOLES
4.1 PILOTAGE HS (montée / descente)
Dimensions
Symbole
filtre d'aération
remplissage huile
bornier
vidange huile
profond.
profondeur
L - réservoir
L totale
env.
L-réservoir, voir tableau 6.2
Raccordement A: G 3/8
Raccordement M, T: G 1/4
+ HS D Z + G24 - N
Code de commande
Désignation
HS
= Pilotage lever - baisser
Avec étranglement
D
= étranglement
Avec valve de commutation
Z
= distributeur WSM06020Z sans bobine
Y
= distributeur WSM06020Y sans bobine
Tension d'alimentation pour solénoïde de pilotage
G24 = 24 V DC (sans connecteur)
W230 = 230 V AC (sans connecteur)
Connecteur G24/W230 = Code art. 394287
Secours manuel pour valve de commutation
N
= avec secours manuel
Sans indication = sans secours manuel
4.2 PILOTAGE KS (pilotage niveleur de quai de chargement)
Dimensions
Symbole
filtre d'aération
remplissage huile
env.
env.
bornier
profond.
vidange
huile
L - réservoir
L totale
env.
L - réservoir, voir tableau 6.2
Raccordement A, B, M: G 1/4
Code de commande
Désignation
KK
= pilotage niveleur de quai de chargement
Tension d'alimentation pour solénoïde de pilotage
G24 = 24 V DC (sans connecteur)
W230 = 230 V AC (sans connecteur)
Connecteur G24/W230 = Code art. 394287
4
+ KK + G24

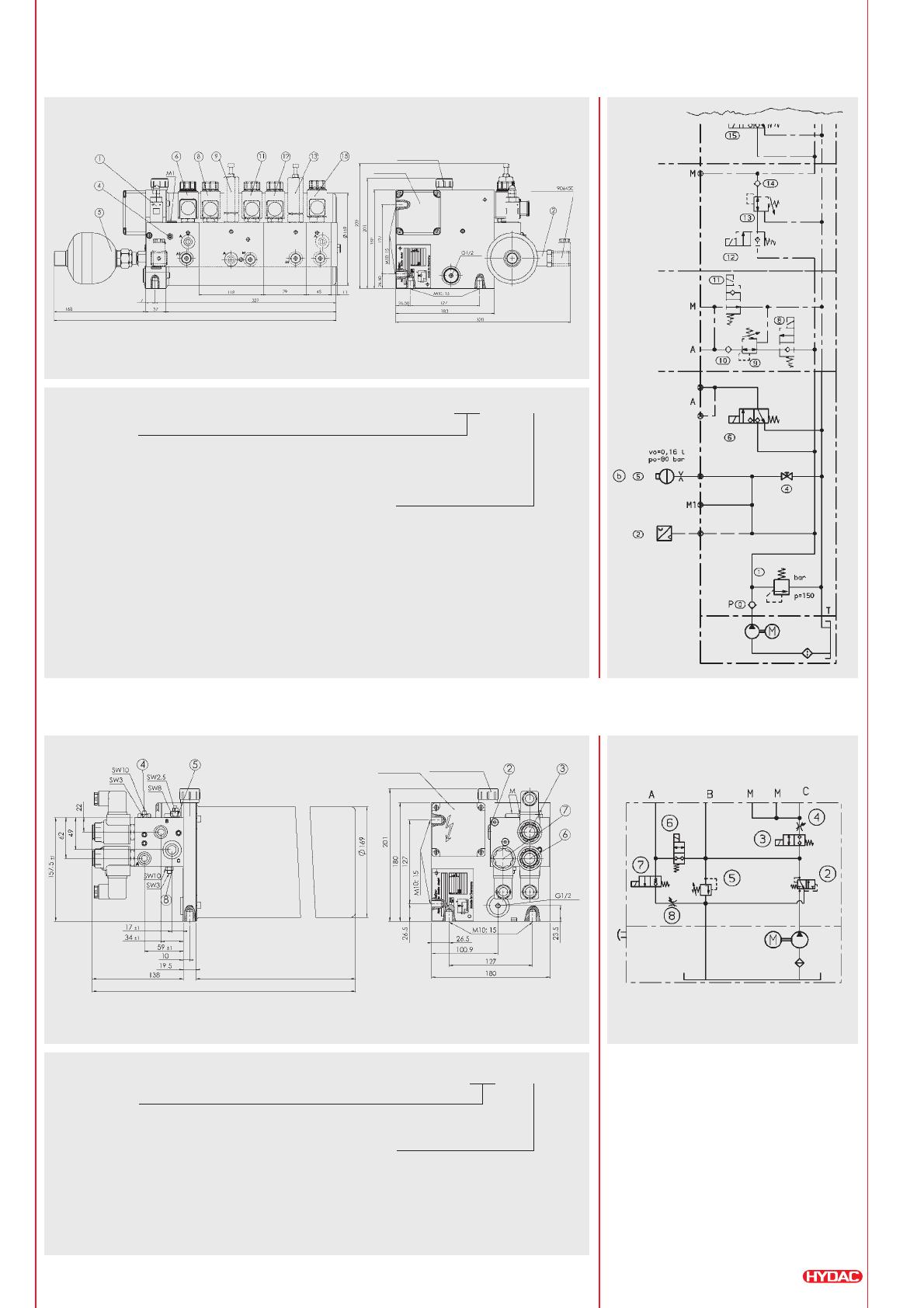

4.3 PILOTAGE ML (pilotage longitudinal)
Dimensions
Symbole
filtre d'aération
remplissage huile
bornier
profondeur
env.
env.
env.
code art.
vidange
huile
profond.
L - réservoir
(pour accumulateur 0,32)
L totale
env.
L-réservoir, voir tableau 6.2
Raccordement A, M, M1: G 1/4
+ ML... + G24
Code de commande
Désignation
ML
= Pilotage longitudinal
Classification et dimensions, voir prospectus
Modules d'empilage longitudinaux
Tension d'alimentation pour solénoïde de pilotage
G24 = 24 V DC (sans connecteur)
W230 = 230 V AC (sans connecteur)
Connecteur G24/W230 = Code art. 394287
4.4 PILOTAGE VS (pilotage quais de chargement à lèvre télescopique)
Dimensions
profondeur
env.
env.
Symbole
filtre d'aération
remplissage huile
bornier
vidange
huile
profond.
env.
env.
L - réservoir
env.
L totale
L-réservoir, voir tableau 6.2
Raccordement A, B, M: G 1/4
Raccordement C: G 3/8
Code de commande
+ VS + G24
Désignation
VS
= Pilotage quais de chargement à lèvre télescopique
Tension d'alimentation pour solénoïde de pilotage
G24 = 24 V DC (sans connecteur)
W230 = 230 V AC (sans connecteur)
Connecteur G24/W230 = Code art. 394287
5
5.
CONSIGNES DE SECURITE ET DESCRIPTIF TECHNIQUE
5.1 CONSIGNES DE SECURITE
POUR LE
FONCTIONNEMENT
– Ne pas utiliser le générateur
de manière inappropriée
– Ne pas dépasser la pression
de service admissible
– Ne pas dépasser la
température max. admissible
d'huile de 80 °C dans le
générateur
– Le générateur et les pièces
constitutives peuvent
s'échauffer pendant le
service - danger de blessure!
5.2 EXIGENCES SUR LE LIEU
D'IMPLANTATION
5.4 FILTRE D'AERATION
Finesse de filtration 10 µm, sans jauge, pour utilisation dans un
environnement fortement pollué.
5.5 THERMOCONTACTEUR TS
(Protection du générateur contre la surchauffe)
Température de déclenchement:
80 °C +/- 2.5 K
Hystérésis de commutation:
env. 10 à 30 K
Tension nominale:
AC max. 250 V / DC max. 60 V
Charge admissible pour
courant alternatif:
1,6 A à cos ϕ = 0.6
2,5 A à cos ϕ = 1.0
Courant continu:
60 V = 1,0 A / 42 V = 1,2 A
6, 12, 24 V = 1,5 A
Exécution du courant:
ouvrant
Branchement:
bornes
– Plage de température
ambiante admissible -20 °C
à +40 °C
– Veiller à une aération
suffisante pour l'évacuation
de la chaleur
– Ne pas fixer le générateur
sur des pièces mobiles
– Planéité nécessaire de la
surface de fixation 0,3 mm
sur 100 mm
– Pour éviter l'apparition de
bruits amplifiés, utiliser des
éléments de fixation
élastiques et éviter une
fixation sur des surface de
résonance
– Pour éviter un desserrage dû
aux vibrations, tuyauter si
possible la centrale
5.3 ACCUMULATEURS
HYDROPNEUMATIQUES
Les accumulateurs
hydropneumatiques suivants
peuvent être montés (à indiquer
clairement par écrit en cas de
commande): accumulateurs à
membrane, soudés type
SBO 210-0.16 et
SBO 210-0.32
Voir prospectus 3.100...
Attention:
Pour des installations avec
accumulateurs
hydropneumatiques, toujours
prévoir une valve de sécurité
correspondante (DB4E-CE) et
une valve de vidange manuelle.
6
6.
TABLEAUX DES DONNEES TECHNIQUES
6.1 TABLEAU DE DEBIT DE LA POMPE
Moteur monophasé*
Moteur triphasé
Débit
l/min
Pression de service max (bar)
en fonction de la puissance moteur
50 Hz 60 Hz Pompe VG ccm Pôles 0,55 kW 1,1 kW 1,5 kW 2,2 kW 3,0 kW
1.3
1.6
1.0
4
250
2.4
2.9
2.0
4
170
250
3.7
4.4
2.65
4
115
230
5.0
6.0
3.75
4
85
170
230
6.3
7.6
4.75
4
70
140
185
250
7.4
8.9
2.65
2
60
120
155
210
10.0
12.0
3.75
2
40
80
110
160
230
12.6
15.1
4.75
2
35
70
90
140
180
Des débits et des rotations nominales légèrement différents sont
possibles suite à l'usinage. A Pmax, la cylindrée de la pompe peut
diminuer à environ 90 %.
6.2 TABLEAU DE TAILLE SUR RESERVOIR
Taille du réservoir
R 05
R 07
R 09
L-réservoir (mm)
312
440
550
Puissance moteur (kW)
0,55 - 1,1 kW
1,5 - 3* kW
V F (l)
V E (l)
V F (l)
V E (l)
4,2
3,0
4,0
2,5
6,8
5,4
6,3
4,5
9,0
7,2
8,6
6,3
V F = Volume de remplissage
V E = Volume prélevé
*
= Combinaison moteur 2,2 et 3,0 kW non livrable avec réservoir 5.
6.3
Indice
03
TABLEAU DES TENSIONS D'ALIMENTATION MOTEUR
Nombre de phases
3
Plage de tension
Fréquence
220 - 240 / 380 - 400 V
50 Hz standard
254 - 277 / 440 - 460 V
60 Hz standard
04
3
290 - 300 / 500 - 520 V
50 Hz spécifique*
330 - 346 / 575 - 600 V
60 Hz spécifique*
06
3
380 - 400 / 660 - 690 V
50 Hz spécifique*
63
1
220 - 240 V
50 Hz standard
80
115 V
60 Hz spécifique*
82
220 V
60 Hz spécifique*
* Toutes les tensions spécifiques à partir d'un volume de commande
de 10 pièces ou sur demande.
6.4 DONNEES MECANIQUES
6.4.1 Pompe à engrenage externe compensée en pression avec moteur
électrique immergé dans l'huile
6.4.2 Type de fixation
Fixation de la centrale par bride avec vis M10 (min. 8,8), couple de
serrage 40 Nm, voir § 4.1-4.4
6.4.3 Masse (sans remplissage d'huile et pilotage)
CA avec moteur 0,55 kW
= 11 - 13 kg
CA avec moteur 1,1 - 1,5 kW = 13 - 14,5 kg
CA avec moteur 1,5 - 3 kW
= 15,5 - 19 kg
6.4.4 Sens de rotation du moteur
Brancher le moteur de façon à ce qu'il tourne vers la droite. Si, après
la mise en service, la pompe ne débite pas d'huile, inverser le sens
de rotation.
6.4.5 Sens de montage
Horizontal, filtre d'aération en haut
7
Débit
l/min
Pression de service max (bar)
en fonction de la puissance moteur
50 Hz
1.3
2.4
3.7
5.0
6.3
7.4
10.0
12.6
Pôles
4
4
4
4
4
2
2
2
1,1 kW
210
210
180
140
100
90
60
50
1,5 kW
210
190
140
120
90
70
(*Moteur avec 0,55 / 2,2 kW
sur demande)
7.
REMARQUE
Les données de ce prospectus
se réfèrent aux conditions de
fonctionnement et d'utilisation
décrites.
Pour des conditions d'utilisation
et de fonctionnement différentes,
veuillez vous adresser au service
technique compétent.
Sous réserve de modifications
techniques.
