EXEMPLE
CCF sous épreuve E34
REGLAGE, PARAMETRAGE,
CONTROLE, MODIFICATION

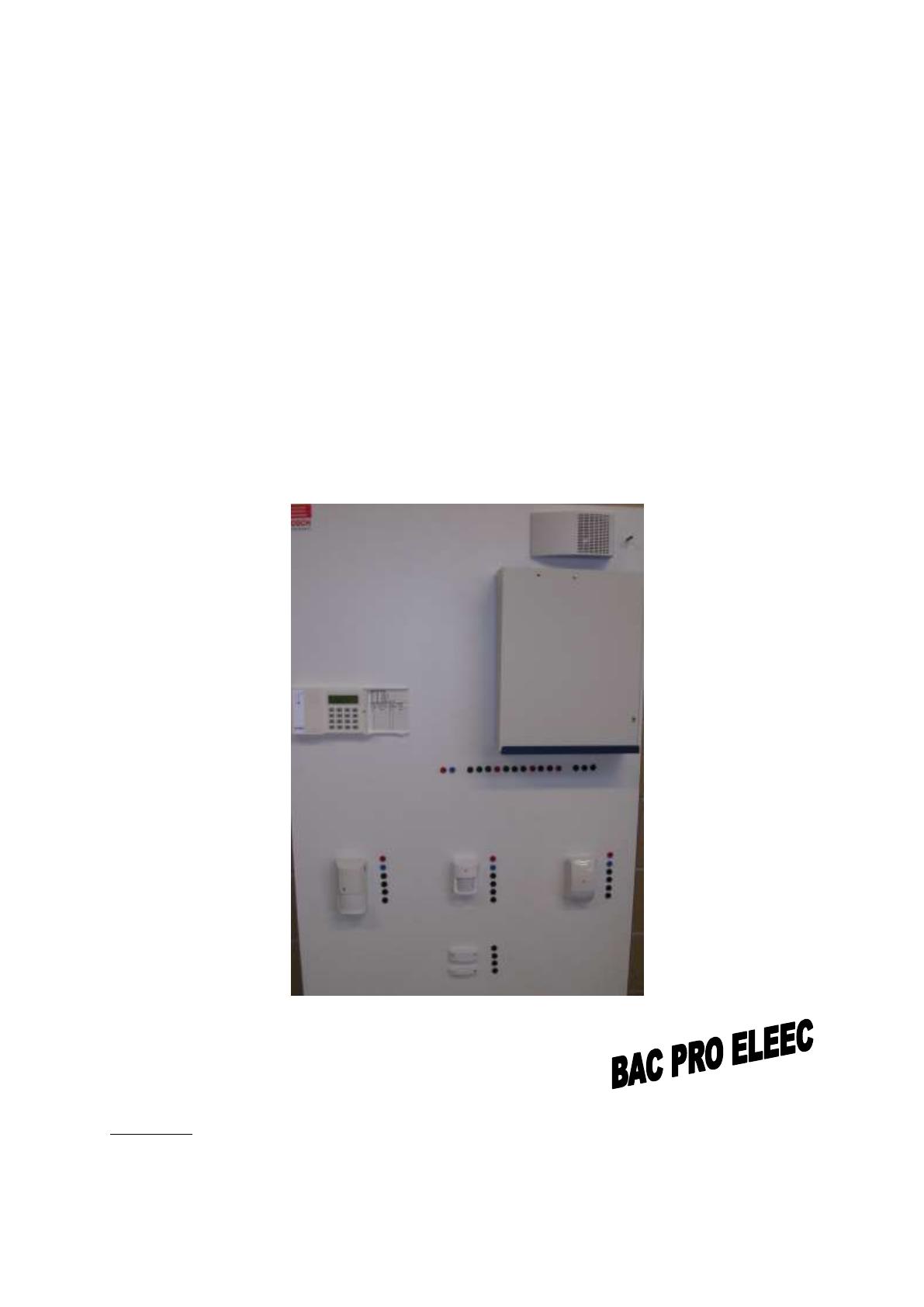

Centrale anti-intrusion
UC8T2 Filaire
Année scolaire 2005/ 2006
Enseignant : Yannick POUCHIEU
Certifié Electrotechnique
Electrotechnique Energie Equipement Communicants
CCF sous épreuve E34
SYSTEME : centrale UC8T2 (Bosch)
THEME D’ETUDE : Alarme anti-intrusion
SAVOIRS :
Lieu : Salle I010
Période :2° semestre,
S4 Communication et traitement de
l’information ;
- Réseau de terrain
- Acquisition de données
- Automatismes du bâtiment
- Commande de systèmes
Champ d’application :
Bac Pro ELEEC
TERTIAIRE
Temps prévu :
4h00
Barème :
S5 Mise en service Maintenance
/20 points
- Mise en service d’un produit dans une
application tertiaire
- Mesure de grandeurs électriques
(à déterminer !!)
OBJECTIFS OPERATIONNELS : L’élève doit être capable de :
 proposer une solution de modifications d’une application terminale à la suite d’un changement partiel du cahier
des charges,
 réaliser les modifications de l’application terminale,
 exécuter les réglages et paramétrage de l’application terminale,
 mettre à jour les documents en prenant compte les modifications effectuées,
 communiquer les informations nécessaires à l’exploitation de l’ouvrage par l’utilisateur,
Savoirs :
Capacités :
 S4
 C2/ EXECUTER
 C3/ JUSTFIER
 C4/ COMMUNIQUER
 S5
CRITERES D’EVALUATION :
 l’organisation et l’aménagement du poste de travail (1 points),
 câblage correct des différents types de détecteurs à la centrale (2 points),
 configuration exacte des paramètres sur une boucle (4 points),
 manipulation du clavier et du logiciel (2 points),
 réponses correctes aux questions posées (3 points),
 prise en compte des règles de sécurité (1 points),
 mesure des grandeurs électriques pertinentes (2 points),
 autonomie (2 points),
 compte-rendu oral et écrit détaillé faisant état des réglages, paramétrages et des modifications
effectuées. (3 points)
MOYENS ET SUPPORTS PEDAGOGIQUES
 Document élèves : Support informatique (cd rom) des produits Bosch.
 Documents techniques : Support papier et informatique (cd rom) sur l’utilisation de la centrale.
Electrotechnique Energie Equipement Communicants
Yannick POUCHIEU
Description sommaire de l’épreuve E3/ Sous-épreuve E34
La durée de cette sous épreuve E34 est fixée à 4 heures avec un coefficient de 2.
A partir du dossier technique, documents constructeurs, schéma et plan, cahier de charges,
normes et règlements, mesureurs, système en état de fonctionnement, PC avec logiciel UC8T2
implanté, et des matériels adaptés mis à votre disposition vous devez :
 Réaliser la modification destiner à améliorer l’ouvrage
 Modification d’un programme existant.
Configurer, paramétrer la centrale à l’aide du clavier et du logiciel UC8T2.
 Mesurer les grandeurs électriques pertinentes
 Présenter un compte rendu détaillé du fonctionnement de l’ouvrage.
L’évaluation prend en compte
 L’organisation et l’aménagement du poste de travail,
 le câblage correct des différents types de détecteurs à la centrale,
 la configuration exacte des paramètres sur une boucle,
 la manipulation du clavier et du logiciel,
 les réponses correctes aux questions posées,
 la prise en compte des règles de sécurité,
 la mesure des grandeurs électriques pertinentes,
 l’autonomie,
 le compte-rendu oral et écrit détaillé faisant état des réglages, paramétrages et des
modifications effectuées.
Electrotechnique Energie Equipement Communicants
Yannick POUCHIEU

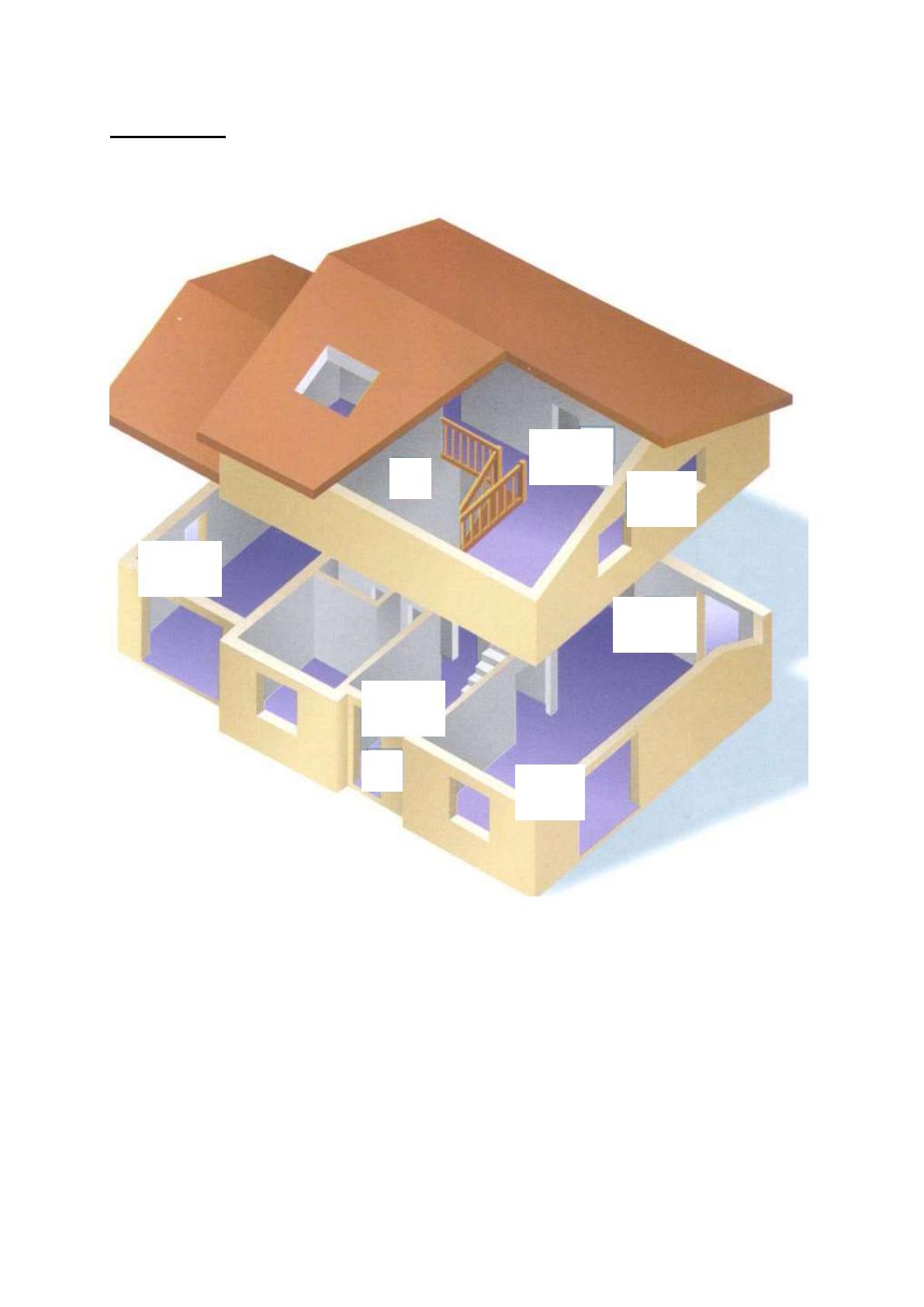

Préambule :
Monsieur BOSCH possède une maison individuelle sur deux niveaux
dont il a déjà équipé le rez-de-chaussée sous alarme contre le cambriolage. L’étage étant en
travaux, il a décidé de le mettre sous surveillance plus tard.
D3
(escalier)
A
D3
(ch4)
D2
(garage)
D2
(séjour)
D1
(entrée)
C
D2
(salon)
C : Emplacement du clavier pour permettre la mise en marche et l’arrêt du système d’alarme.
A : Emplacement de la centrale UC8T2.
D1 : Emplacement du détecteur d’ouverture (Contact magnétique 105FD024 ).
D2 : Emplacement des détecteurs de mouvement au rez-de-chaussée.
- garage (Détecteur infrarouge DS 940T)
- salon (Détecteur bivolumétrique DS 304)
- séjour (Détecteur Tri-Tech DS 820B)
D3 : Emplacement futur des détecteurs de mouvement à l’étage.
Electrotechnique Energie Equipement Communicants
1/7
Yannick POUCHIEU
Cahier des charges existant :
La maison est équipée d’une centrale intrusion filaire UC8T2 comportant 8 boucles ;
Ces huit boucles ont été utilisées par l’installateur pour protéger le rez-de-chaussée
sans se soucier du premier étage car monsieur BOSCH lui a dit qu’il verrait ça plus tard à la
fin des travaux.
Les quatre détecteurs du rez-de-chaussée comportent chacun 2 contacts (1 contact
d’alarme et 1 contact d’autoprotection). L’installateur a câblé en « tout ou rien » séparément
les 8 contacts, utilisant donc les 8 boucles existantes sur la centrale.
Paramétrage initial de la centrale
Détecteur infrarouge DS 940T(garage) :
- Contact d’alarme raccordé sur la boucle n°2 en zone C,
- Libellé : alarme garage,
- Nature : Intrusion
- Contact d’autoprotection raccordé sur la boucle n°1 en zone C,
- Libellé : autoprotection garage,
- Nature : autoprotection
- Type : Tout ou Rien
Détecteur bivolumétrique DS 304(salon) :
- Contact d’alarme raccordé sur la boucle n°4 en zone A,
- Libellé : alarme salon,
- Nature : Intrusion
- Contact d’autoprotection raccordé sur la boucle n°3 en zone A,
- Libellé : autoprotection salon,
- Nature : autoprotection
Détecteur Tri-Tech DS 820B(séjour) :
- Contact d’alarme raccordé sur la boucle n°6 en zone A,
- Libellé : alarme séjour,
- Nature : Intrusion
- Contact d’autoprotection raccordé sur la boucle n°5 en zone A,
- Libellé : autoprotection séjour,
- Nature : autoprotection
Contact magnétique 105FD024(entrée) :
- Contact d’alarme raccordé sur la boucle n°8 en zone B,
- Libellé : alarme entrée,
- Nature : Chemin d’accès
- Contact d’autoprotection raccordé sur la boucle n°7 en zone B,
- Libellé : autoprotection entrée,
- Nature : autoprotection
NB : Le type de toute les boucles est du « Tout ou Rien ».
Electrotechnique Energie Equipement Communicants
2/7
Yannick POUCHIEU
Positionnement des détecteurs
situés au rez-de-chaussée
DS 820B
séjour
garage
105FD024
salon
entrée
DS 304
DS 940T
Electrotechnique Energie Equipement Communicants
3/7
Yannick POUCHIEU
Schéma de raccordement des détecteurs (initial)
DS 940T
garage
Electrotechnique Energie Equipement Communicants
DS 304
salon
DS 820B
séjour
4/7
105FD024
entrée
Yannick POUCHIEU
Situation actuelle :
Monsieur BOSCH décide de mettre sous surveillance l’étage avec 2 détecteurs de
mouvement (1 détecteur infrarouge DS940T au niveau de l’escalier et 1 détecteur
bivolumétrique DS304 dans la chambre 4) maintenant que les travaux sont terminés.
Seulement toutes les boucles sont utilisées, alors on vous demande de modifier
l’installation existante et de paramétrer la nouvelle configuration pour satisfaire le client.
I Raccordement des détecteurs
1.1 A l’aide du dossier technique de la centrale, compléter le nouveau schéma de
raccordement des détecteurs (Document Réponse n°1) afin de respecter le nouveau cahier
des charges ;
Détecteur infrarouge DS 940T(garage) :
- Raccordé sur la boucle n°1 en zone C,
- Libellé : garage,
- Nature : Intrusion
Détecteur bivolumétrique DS 304(salon) :
- Raccordé sur la boucle n°2 en zone A,
- Libellé : salon,
- Nature : Intrusion
Détecteur Tri-Tech DS 820B(séjour) :
- Raccordé sur la boucle n°3 en zone A,
- Libellé : séjour,
- Nature : Intrusion
Contact magnétique 105FD024(entrée) :
- Raccordé sur la boucle n°4 en zone B,
- Libellé : entrée,
- Nature : Chemin d’accès
Détecteur infrarouge DS 940T(escalier) :
- Raccordé sur la boucle n°5 en zone A,
- Libellé : escalier,
- Nature : Intrusion
Détecteur bivolumétrique DS 304(chambre4) :
- Raccordé sur la boucle n°6 en zone A,
- Libellé : chambre4,
- Nature : Intrusion
NB : Le type de toute les boucles est « boucle équilibrée ».
Electrotechnique Energie Equipement Communicants
5/7
Yannick POUCHIEU
1.2 Effectuer le raccordement des détecteurs (hors tension) à la centrale.
Appeler le professeur pour valider votre câblage !
1.3 Mettre la centrale sous tension (secteur + batterie), puis tester le bon fonctionnement de
chaque détecteur. ?
Appeler le professeur pour valider les tests !
II Configuration par clavier
2.1 A l’aide de la notice d’installation de la centrale UC8T2, configurer le menu
« PARAMETRAGE BOUCLE » afin de respecter le nouveau cahier des charges.
Appeler le professeur pour valider votre paramétrage !
2.2 Procéder à la mise en marche totale (zones A, B et C) de l’installation.
2.3 Effectuer une mise en marche séparée pour chaque zone.
Tester le fonctionnement correct de l’alarme lorsqu’un détecteur déclenche et que celui-ci
n’appartient pas à la zone en marche
Electrotechnique Energie Equipement Communicants
6/7
Yannick POUCHIEU
III Configuration par logiciel
3.1 Lancer le logiciel « UC8T2WIN » (voir ANNEXE N°1), puis en connexion locale, se
connecter à la centrale via le cordon de liaison.
Accéder aux paramètres des boucles pour pouvoir les modifier.
Effectuer un transfert Total des données du PC à la centrale afin de modifier l’ancien
programme.
Tester le fonctionnement de la centrale.
Appeler le professeur pour valider votre essai !
IV Mesures
4.1 Le client souhaite connaître l’autonomie exacte de la batterie ce qui nécessite de mesurer
la consommation des détecteurs et de la centrale.
Effectuer les mesures afin de pouvoir déterminer l’autonomie de la batterie.
V Compte rendu oral
5.1 Communiquer au client (professeur) les informations nécessaires à l’exploitation de
l’étage et aux améliorations possibles.
Electrotechnique Energie Equipement Communicants
7/7
Yannick POUCHIEU
Document Réponse n°1
DS 940T
garage
DS 304
salon
Electrotechnique Energie Equipement Communicants
Nom :
DS 820B
séjour
Prénom :
105FD024
entrée
DOCUMENT REPONSES N°1
DS 940T
escalier
DS 304
chambre4
Yannick POUCHIEU
ANNEXE N°1
Aide pour la prise en main du logiciel de programmation de la centrale UC8 T2
LANCER LE PROGRAMME
UC8
Code passe système
123456
Elèves
Code responsable
2006
UTILISATEUR
création /mise à jour
CREER UN UTILISATEUR
(logiciel)
FICHE CLIENT
CREER UN NOUVEAU GROUPE
(répertoire de travail)
NOUVELLE FICHE
nouveau
NOM *
Code*
………..
………...
création /mise à jour
Nom *
…………………….
Nom *
……………
……………
……..
FICHE D’IDENTITE
CLIENT
SAISIR LES PARAMETRES
TRANSFERER LE FICHIER
Identification
…………………
……………..
Remplir la fiche
Voir cahier des charges
Demande de connection
PC
UC8 TE
Ne pas modifier les codes usines pour :
Code passe système : 1 2 3 4 5 6
Code responsable 2 0 0 6 (Elèves)
Code technicien : 0 0 0 0 0 0
* Au choix de l’élève
Electrotechnique Energie Equipement Communicants
ANNEXE N°1
Yannick POUCHIEU
FICHE D’ÉVALUATION SOUS ÉPREUVE E3-4 :
Réglage, paramétrage, contrôle, modification liés au champ d'application
Ouvrage support d’activité : Centrale intrusion UC8T2
Date :
Durée : 4 Heures
Indiquer par des croix, le positionnement du candidat
Compétences attendues
(Rappel règlement d’examen)
Respecter les règles liées à l’habilitation.
Mettre sous tension en toute
sécurité l’ouvrage.
C2.7 : Configurer les
éléments de
l’ouvrage.
C2.9 : Vérifier les
grandeurs
caractéristiques de
l’ouvrage.
C4.3 : Expliquer
et/ou traduire les
notices et guides
d’utilisation.
C4.1 : Présenter au
client les possibilités
d’évolution de son
installation.
C3.5 : Indiquer la
modification ou
l’amélioration à
prévoir pour
supprimer un
dysfonctionnement.
Vérifier le fonctionnement de
l’ouvrage ou l’application terminale
par rapport aux nouvelles
contraintes du cahier des charges.
Choisir les mesureurs, équipements
et outillages adaptés aux mesures
préalables à la mise sous tension.
Mesurer les grandeurs électriques
pertinentes et effectuer les réglages
nécessaires au bon fonctionnement
de l’ouvrage.
Proposer une modification destinée
à améliorer un ouvrage.
Proposer une modification destinée
à améliorer un ouvrage.
Réaliser la modification sur
l’application terminale
Critères de réussite
( indiquer par une croix dans les cases prévues à cet
effet, les critères d’évaluation retenus)

La configuration répond aux exigences
fonctionnelles.

Les mesureurs sont adaptés.

Les mesures sont effectuées en toute sécurité.

Les résultats sont correctement interprétés.

Le compte rendu de la mise en service est
correctement renseigné.

Les informations sont compréhensibles et vont
permettre l’exploitation de l’équipement par
l’utilisateur

Les possibilités d’évolution de l’installation sont
repérées et commentées.

La proposition de modification ou
d’amélioration, effectuée sous forme orale ou
écrite, est argumentée, chiffrée.

La proposition de modification ou d’amélioration
respecte les contraintes du dossier technique.

La modification de l’installation correspond à la
proposition.
La réalisation de la modification répond aux
exigences techniques en termes de sécurité.
La réalisation de la modification répond aux
exigences techniques en termes de qualité.
Les documents complétés ou réalisés
reprennent fidèlement les modifications
effectuées lors de la réalisation.

NOTE :
/ 20

Proposer une modification destinée
à améliorer un ouvrage.
Note =
T1:……. x 20
Nb de critères utilisés :……..
Electrotechnique Energie Equipement Communicants
Acquis
L’analyse des risques électriques et les démarches
prises permettent de vérifier que les interventions
vont être effectuées en :
 tenant compte des dangers liés au voisinage.
 réalisant les consignations partielles ou totales
nécessaires
 utilisant les EPI à bon escient.
 Les paramètres de configuration sont
prédéterminés.

C2.12 : Modifier le
dossier technique
(recollement)
conformément au
travail exécuté.
Évaluation
FICHE D4ANALYSE
Nb de
croix :
T1=
Non
acquis
Electrotechnique Energie Equipement Communicants
FICHE D4ANALYSE
