Fiche technique utilisation du microscope polarisant analysant

Fiche technique utilisation du microscope polarisant analysant

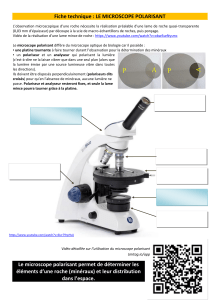

Ce microscope, qui s’utilise pour l’étude des lames
minces de roches (géologie) est différent du microscope
utilisé en biologie car :
- il possède une platine tournante qu’il faudra
faire tourner durant l’observation pour la
détermination des minéraux
- il possède un polariseur et un analyseur qui
sont des réseaux (lames polaroïds) qui ne laissent
chacun passer les vibrations lumineuses que dans
un plan déterminé. Ils doivent être disposés
perpendiculairement l’un avec l’autre si bien
qu’en l’absence de minéraux, aucune lumière ne
passe.
Obtention des lames minces de roches
Les lames minces de roches sont obtenues par découpe à
la scie circulaire de macro échantillons de roches, puis
ponçage pour que les lames soient le plus fines possibles
(7,5 à 15 euros la lame  ne pas les casser !).
Etude en Lumière « naturelle »: lumière polarisée non analysée (LPNA)
La majeure partie de l’observation d’une lame mince de roche s’effectue en lumière polarisée non analysée ou lumière naturelle.
L’observation s’effectue avec l’analyseur et sans le polariseur.
* texture de la roche :
- entièrement cristallisée : roche grenue (roche plutonique)
- contenant des cristaux et du verre : roche microlithique (roche volcanique)
- possédant une sens d’orientation des minéraux (métamorphique)
* détermination des minéraux par
- leur forme (globulaire, allongés, en baguettes…)
- leur couleur naturelle (brune ; verdâtre…)
- leur relief si le minéral a l’air d’être au dessus de la lame, on dit qu’il a un fort relief (ex. grenat), s’il semble être au même niveau
que les autres il a un faible relief (ex.quartz).
- Leur altération : certains sont limpides (sans altérations comme le quartz), d’autres minéraux sont altérés, ils apparaissent sales
(feldspaths) ou craquelés (olivine)
- Leurs clivages : microfissures droites (les micas qui sont en feuillets ont donc des clivages parallèles, les amphiboles ont 2 clivages
à 120°, les pyroxènes ont 2 clivages à 90°. (Attention toutefois, les 2 clivages ne sont visibles qui si le minéral a été coupé transversalement, s’il a été
coupé longitudinalement, on n’en voit qu’un, et il faut rechercher sur la lame, un deuxième minéral du même type coupé transversalement...)
Etude en Lumière « polarisée » ou lumière polarisée analysée (LPA)
Pour certains minéraux il est nécessaire d’observer en lumière polarisée et analysée dite aussi lumière polarisée.
Dans ce cas le polariseur est en place et son réseau est disposé orthogonalement au réseau de l’analyseur si bien qu’en l’absence de lame mince sur la platine,
l’observateur ne doit voir que du noir obscurité totale.
Le polariseur ne doit plus bouger durant toute l’observation en LPA (aucune rotation lors de l’observation sinon les ordres de polarisation deviennent faux).
* Détermination des minéraux par
- leurs mâcles : associations de cristaux de même nature selon une structure géométrique caractéristique du cristal. Le mâcles
apparaissent en PLA par des zébrures noires et blanches (mâcle polysynthétique caractérisant les plagioclases, mâche de Carlsbad
des orthoses)
- Les ordres de polarisation : en LPA de nouvelles couleurs apparaissent, on ne détermine pas les minéraux d’après leur couleur
puisque le simple fait de tourner la platine change les couleur, mais par leur ordre de polarisation :
o Les couleurs du première ordre sont comme délavées : (blanc noir gris, beige, ex. quartz, feldspaths : plagioclases…)
o Les couleurs du deuxième ordre sont vives (bleu turquoise, rose, vert, rouge, jaune vif, mica blanc, olivine)
o Les couleurs du troisième ordre sont pastelles, irisées (rose bonbon, vert pâle, comme la calcite, l´aragonite…)
- Certains minéraux sont isotropes en LPA c’est à dire que comme le verre (structure non cristallisée) ils ne laissent pas passer la lumière et apparaissent noir (exemple : le
grenat)
