Analyse fonctionnelle : Fiche d'exercice distributeur de savon & gyropode

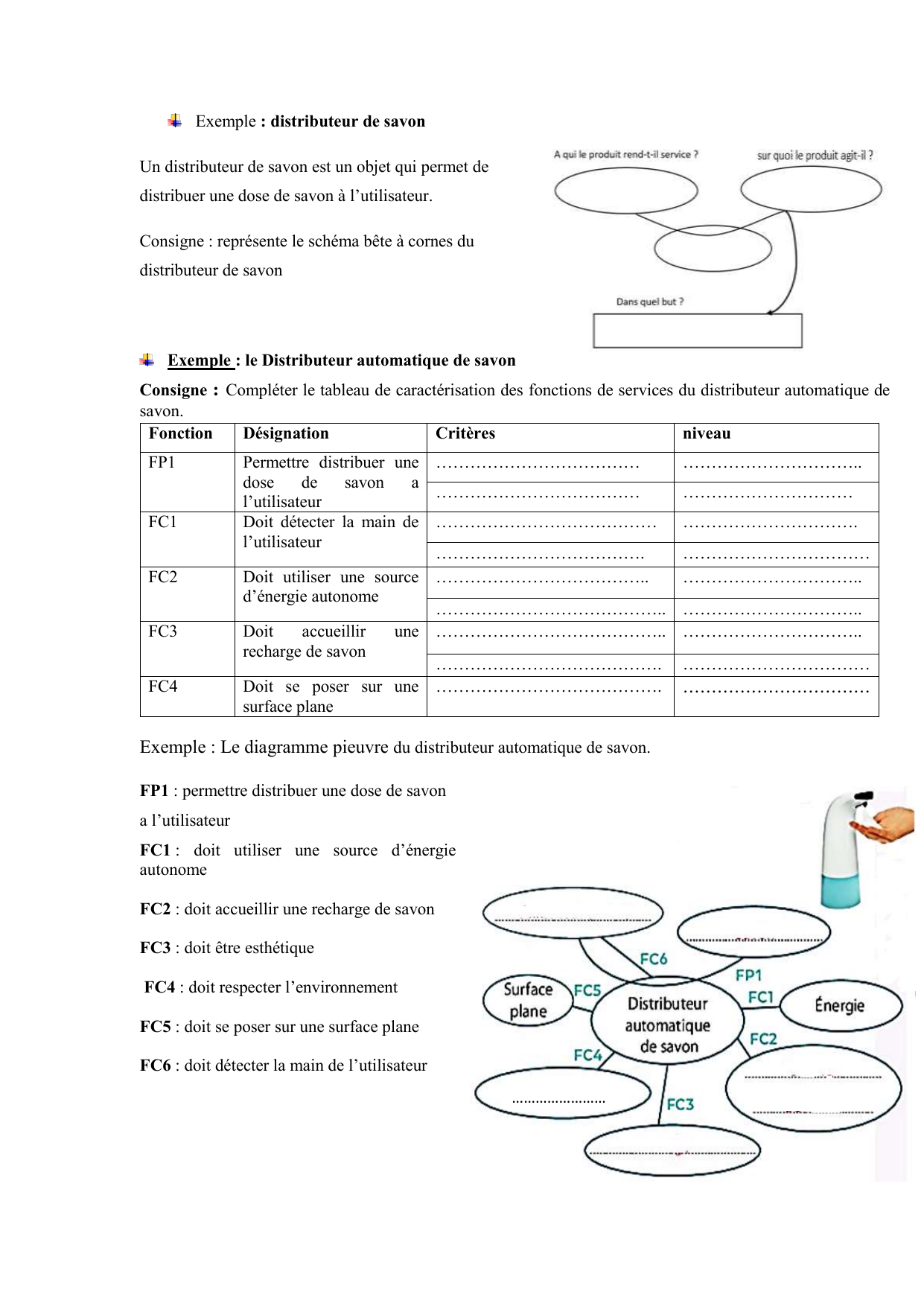

Exemple : distributeur de savon
Un distributeur de savon est un objet qui permet de
distribuer une dose de savon à l’utilisateur.

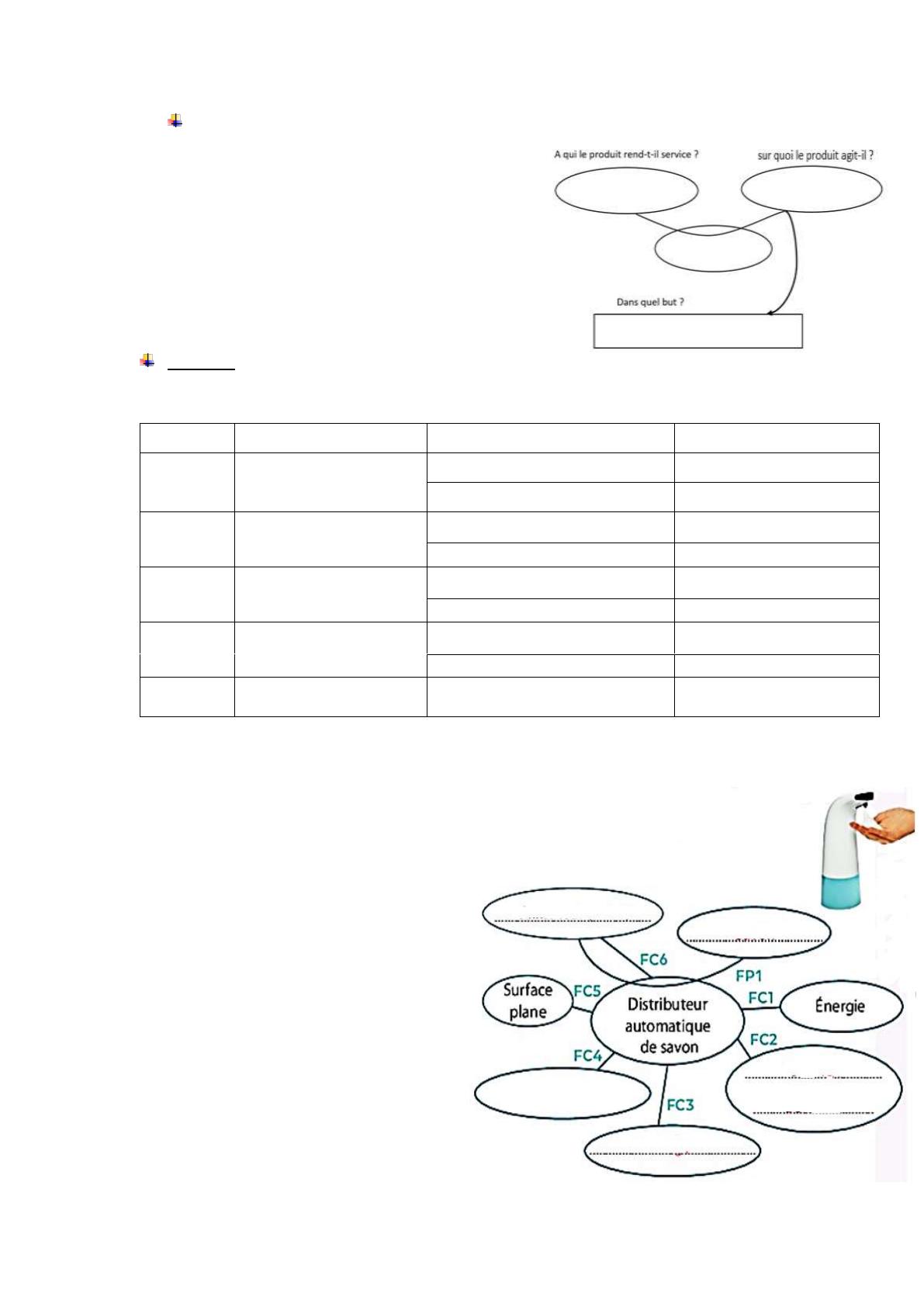

Consigne : représente le schéma bête à cornes du
distributeur de savon
Exemple : le Distributeur automatique de savon
Consigne : Compléter le tableau de caractérisation des fonctions de services du distributeur automatique de
savon.
Fonction
Désignation
Critères
niveau
FP1
Permettre distribuer une
dose de savon a
l’utilisateur
………………………………
…………………………..
………………………………
…………………………
FC1
Doit détecter la main de
l’utilisateur
…………………………………
………………………….
……………………………….
……………………………
FC2
Doit utiliser une source
d’énergie autonome
………………………………..
…………………………..
…………………………………..
…………………………..
FC3
Doit accueillir une
recharge de savon
…………………………………..
…………………………..
………………………………….
……………………………
FC4
Doit se poser sur une
surface plane
………………………………….
……………………………
Exemple : Le diagramme pieuvre du distributeur automatique de savon.
FP1 : permettre distribuer une dose de savon
a l’utilisateur
FC1 : doit utiliser une source d’énergie
autonome
FC2 : doit accueillir une recharge de savon
FC3 : doit être esthétique
FC4 : doit respecter l’environnement
FC5 : doit se poser sur une surface plane
FC6 : doit détecter la main de l’utilisateur
……………………
………

Application :

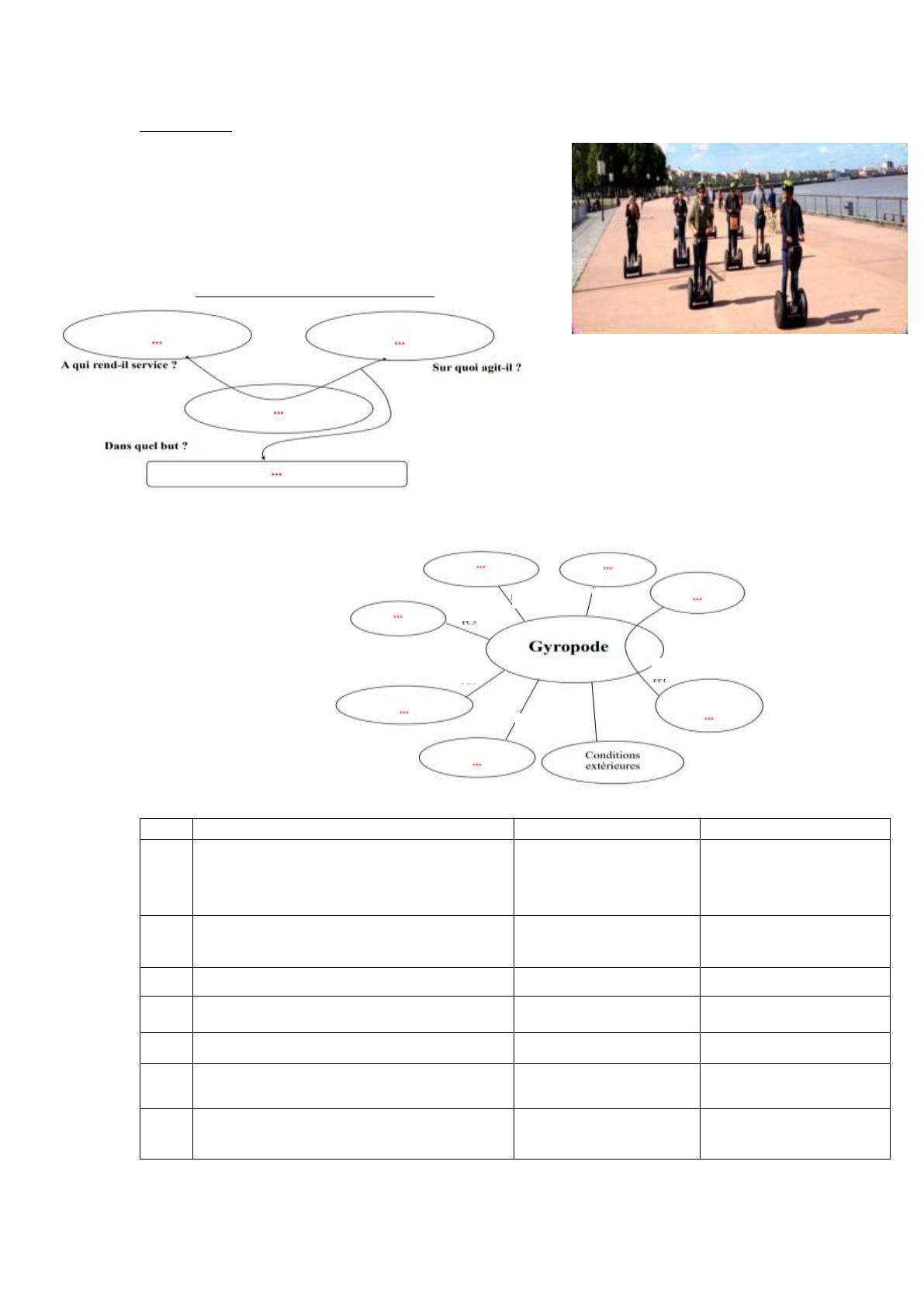

Le GYROPODE est un véhicule électrique, monoplace, qui permet de se
déplacer de façon rapide sur la route avec une vitesse maxi de 20k/h. il
doit être accessible financièrement avec un prix inférieur à 20 000f. Il doit
plaire à l’utilisateur avec une couleur à la mode. Il doit être rechargeable
ente 6 et 8h avec une tension d’alimentation de 220V. Il doit résister aux
conditions extérieures comme l’humidité et la poussière.
1) Compléter le diagramme bête à cornes
2) Complétez le diagramme pieuvre et le tableau de l’expression fonctionnelle du besoin ci-dessous
 le diagramme pieuvre :
 le tableau de l’expression fonctionnelle du besoin
Fonction de service
Critères
Niveau
FP1
……………………………………………
……………………………………………
…………………………………………….
 Vitesse maxi
 Accélération
 Poids de la personne
 Distance d’arrêt maxi
 Autonomie
 Inferieure a 1,5m/s
 Inferieure à 117kg
 3,9m a 20km/h
 35 à 40km
FC1
…………………………………………….
…………………………………………….
 ………………………………..
Inferieure a 20 000f
FC2
Franchir les obstacles présents sur le sol
Hauteur de marche du territoire
franchissable
5 cm maximum
FC3
……………………………………………………………….
………………………………………………………………..
………………………………….
à la mode
FC4
Se recharger rapidement en énergie électrique
 Tension d’alimentation
 Temps de recharge
 ………………………………..
 …………………………………
FC5
Respecter les normes de sécurité
 Prise électrique standardisée
 Engine soumise au code de la
route
 Normes NFC 15- 100
 R412-34-43
FC6
……………………………………………..
……………………………………………..
 ………………………………..
 ……………………………….
Norme IEC 529
FC1
FC6
FP1
FC5
FC4
FC3
FC2
Prix
