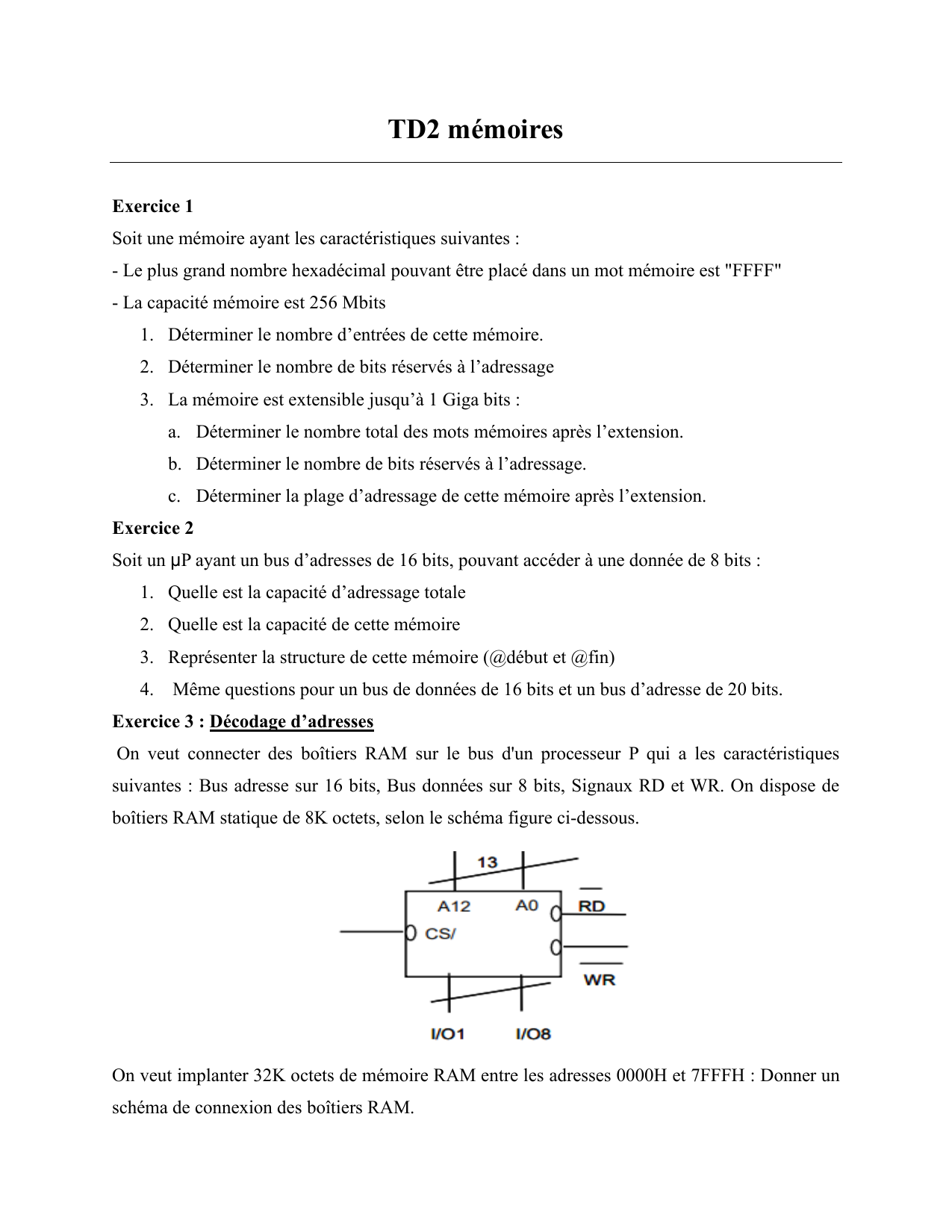

TD2 mémoires
Exercice 1
Soit une mémoire ayant les caractéristiques suivantes :
- Le plus grand nombre hexadécimal pouvant être placé dans un mot mémoire est "FFFF"
- La capacité mémoire est 256 Mbits
1. Déterminer le nombre d’entrées de cette mémoire.
2. Déterminer le nombre de bits réservés à l’adressage
3. La mémoire est extensible jusqu’à 1 Giga bits :
a. Déterminer le nombre total des mots mémoires après l’extension.
b. Déterminer le nombre de bits réservés à l’adressage.
c. Déterminer la plage d’adressage de cette mémoire après l’extension.
Exercice 2
Soit un μP ayant un bus d’adresses de 16 bits, pouvant accéder à une donnée de 8 bits :
1. Quelle est la capacité d’adressage totale
2. Quelle est la capacité de cette mémoire
3. Représenter la structure de cette mémoire (@début et @fin)
4. Même questions pour un bus de données de 16 bits et un bus d’adresse de 20 bits.
Exercice 3 : Décodage d’adresses
On veut connecter des boîtiers RAM sur le bus d'un processeur P qui a les caractéristiques
suivantes : Bus adresse sur 16 bits, Bus données sur 8 bits, Signaux RD et WR. On dispose de

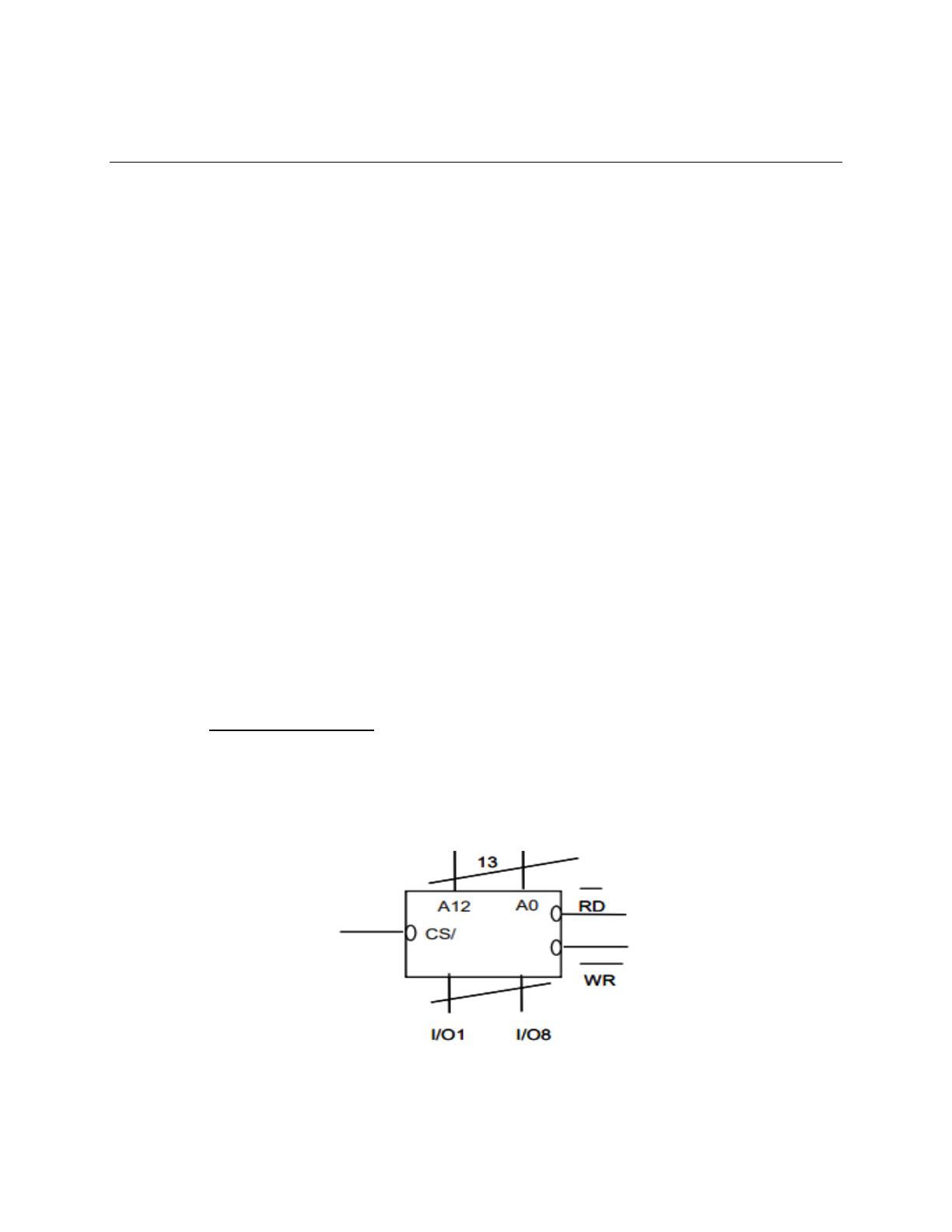

boîtiers RAM statique de 8K octets, selon le schéma figure ci-dessous.
On veut implanter 32K octets de mémoire RAM entre les adresses 0000H et 7FFFH : Donner un
schéma de connexion des boîtiers RAM.
