Symboles pneumatiques : traitement d'air

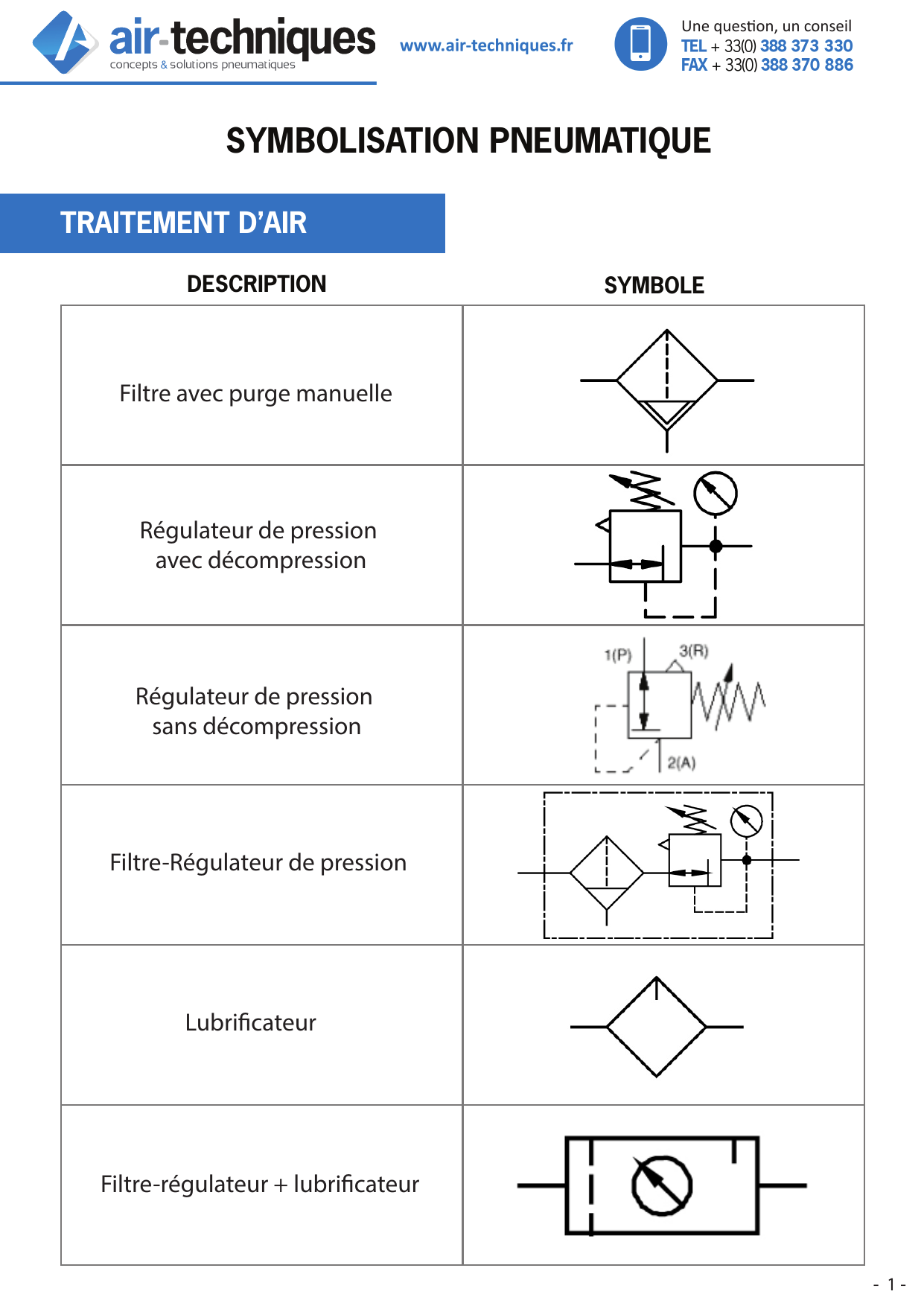

SYMBOLISATION PNEUMATIQUE
TRAITEMENT D’AIR
DESCRIPTION SYMBOLE
Filtre avec purge manuelle
Régulateur de pression
avec décompression
Régulateur de pression
sans décompression
Filtre-Régulateur de pression
Lubricateur
Filtre-régulateur + lubricateur
- 1 -

SYMBOLISATION PNEUMATIQUE
TRAITEMENT D’AIR
DESCRIPTION SYMBOLE
Vanne de coupure 3/2
cadenassable
Module de mise en
pression progressive
Vanne de coupure 3/2
électrique
Régulateur de pression
avec délestage
Robinet 3/2 avec délestage
Vanne de coupure cadenassable
3/2 avec délestage
- 2 -
