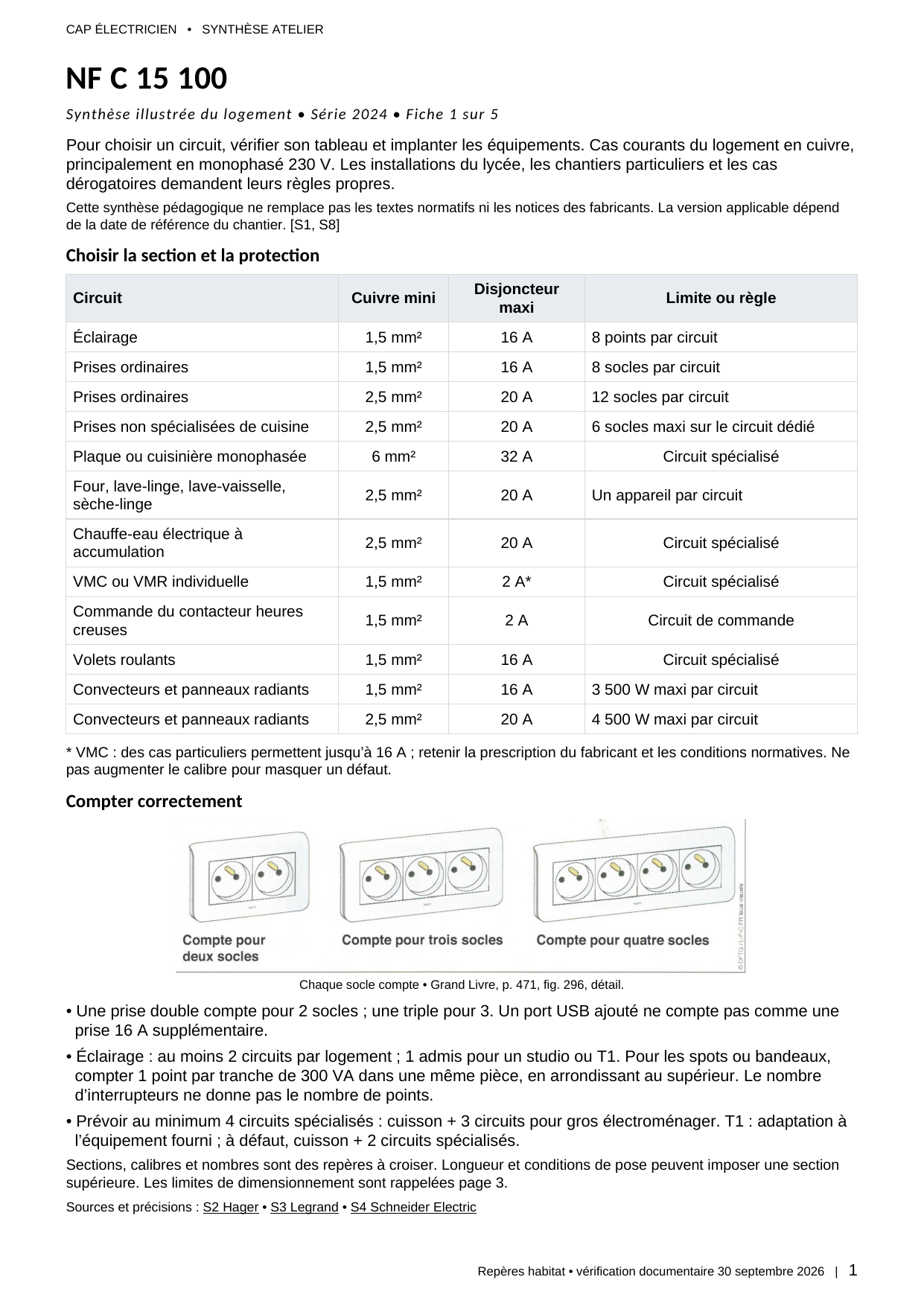

Synthèse NF C 15-100 Installations Électriques 2024

CAP ÉLECTRICIEN • SYNTHÈSE ATELIER
Repères habitat • vérification documentaire 30 septembre 2026 | 1

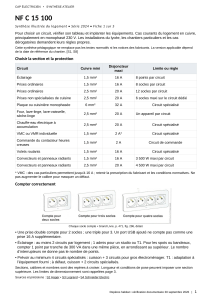

NF C 15 100
Synthèse illustrée du logement • Série 2024 • Fiche 1 sur 5
Pour choisir un circuit, vérifier son tableau et implanter les équipements. Cas courants du logement en cuivre,
principalement en monophasé 230 V. Les installations du lycée, les chantiers particuliers et les cas
dérogatoires demandent leurs règles propres.
Cette synthèse pédagogique ne remplace pas les textes normatifs ni les notices des fabricants. La version applicable dépend
de la date de référence du chantier. [S1, S8]
Choisir la secon et la protecon
Circuit Cuivre mini Disjoncteur
maxi Limite ou règle
Éclairage 1,5 mm² 16 A 8 points par circuit
Prises ordinaires 1,5 mm² 16 A 8 socles par circuit
Prises ordinaires 2,5 mm² 20 A 12 socles par circuit
Prises non spécialisées de cuisine 2,5 mm² 20 A 6 socles maxi sur le circuit dédié
Plaque ou cuisinière monophasée 6 mm² 32 A Circuit spécialisé
Four, lave-linge, lave-vaisselle,
sèche-linge 2,5 mm² 20 A Un appareil par circuit
Chauffe-eau électrique à
accumulation 2,5 mm² 20 A Circuit spécialisé
VMC ou VMR individuelle 1,5 mm² 2 A* Circuit spécialisé
Commande du contacteur heures
creuses 1,5 mm² 2 A Circuit de commande
Volets roulants 1,5 mm² 16 A Circuit spécialisé
Convecteurs et panneaux radiants 1,5 mm² 16 A 3 500 W maxi par circuit
Convecteurs et panneaux radiants 2,5 mm² 20 A 4 500 W maxi par circuit
* VMC : des cas particuliers permettent jusqu’à 16 A ; retenir la prescription du fabricant et les conditions normatives. Ne
pas augmenter le calibre pour masquer un défaut.
Compter correctement

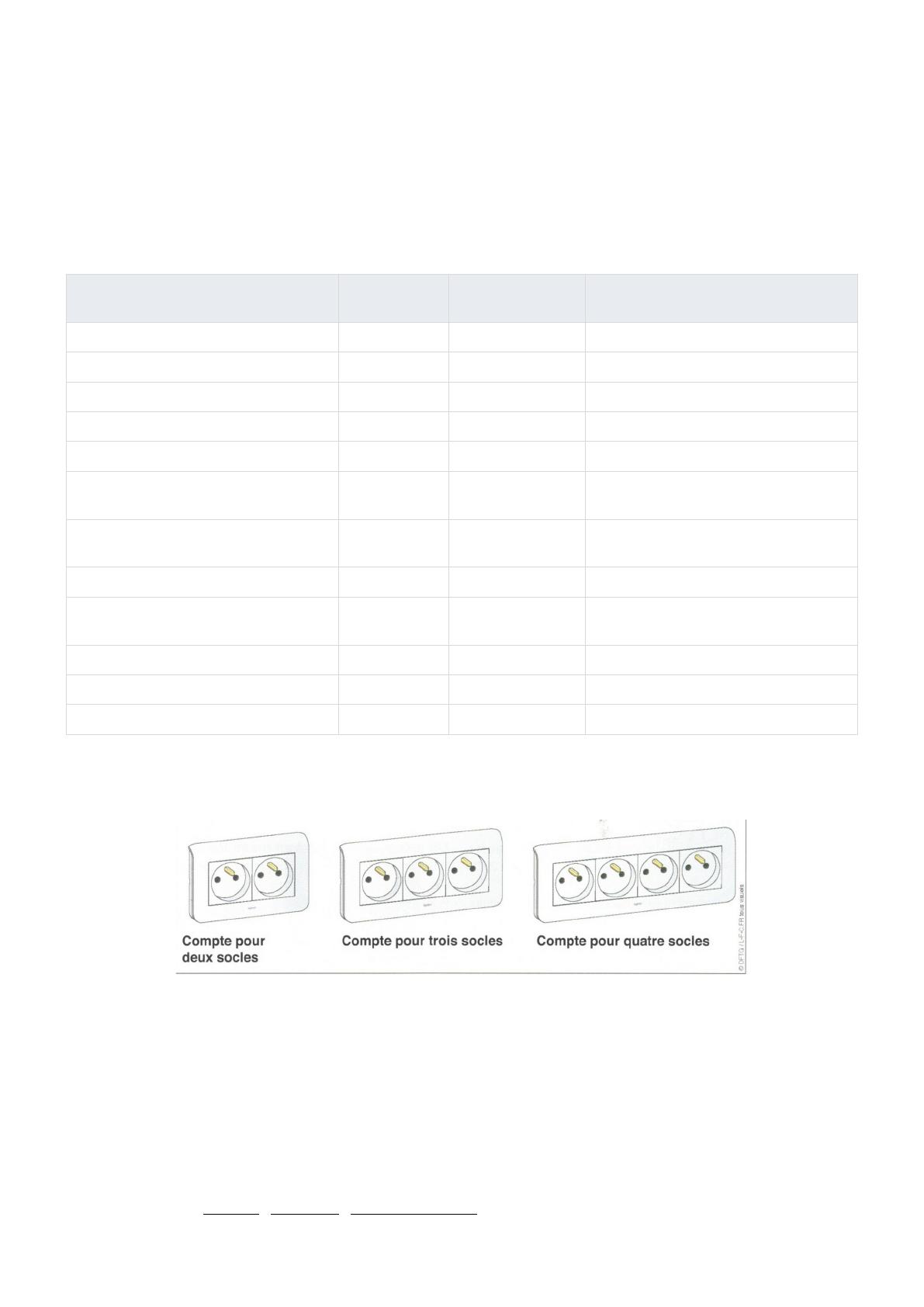

Chaque socle compte • Grand Livre, p. 471, fig. 296, détail.
• Une prise double compte pour 2 socles ; une triple pour 3. Un port USB ajouté ne compte pas comme une
prise 16 A supplémentaire.
• Éclairage : au moins 2 circuits par logement ; 1 admis pour un studio ou T1. Pour les spots ou bandeaux,
compter 1 point par tranche de 300 VA dans une même pièce, en arrondissant au supérieur. Le nombre
d’interrupteurs ne donne pas le nombre de points.
• Prévoir au minimum 4 circuits spécialisés : cuisson + 3 circuits pour gros électroménager. T1 : adaptation à
l’équipement fourni ; à défaut, cuisson + 2 circuits spécialisés.
Sections, calibres et nombres sont des repères à croiser. Longueur et conditions de pose peuvent imposer une section
supérieure. Les limites de dimensionnement sont rappelées page 3.
Sources et précisions : S2 Hager • S3 Legrand • S4 Schneider Electric

CAP ÉLECTRICIEN • SYNTHÈSE ATELIER
Repères habitat • vérification documentaire 30 septembre 2026 | 2
Protéger les circuits et les personnes
Fiche 2 sur 5 • Appareils et différentiels
Ne pas confondre les appareils
Appareil Fonction
Disjoncteur Coupe une surcharge ou un court-circuit ; protège notamment les
conducteurs.
Interrupteur différentiel 30 mA Détecte un courant résiduel. Ne protège pas, à lui seul, contre les
surintensités.
Disjoncteur différentiel Réunit la protection différentielle et la protection contre les surintensités.
Interrupteur sectionneur Assure une coupure et un sectionnement selon ses caractéristiques ; ne
remplace pas un disjoncteur.

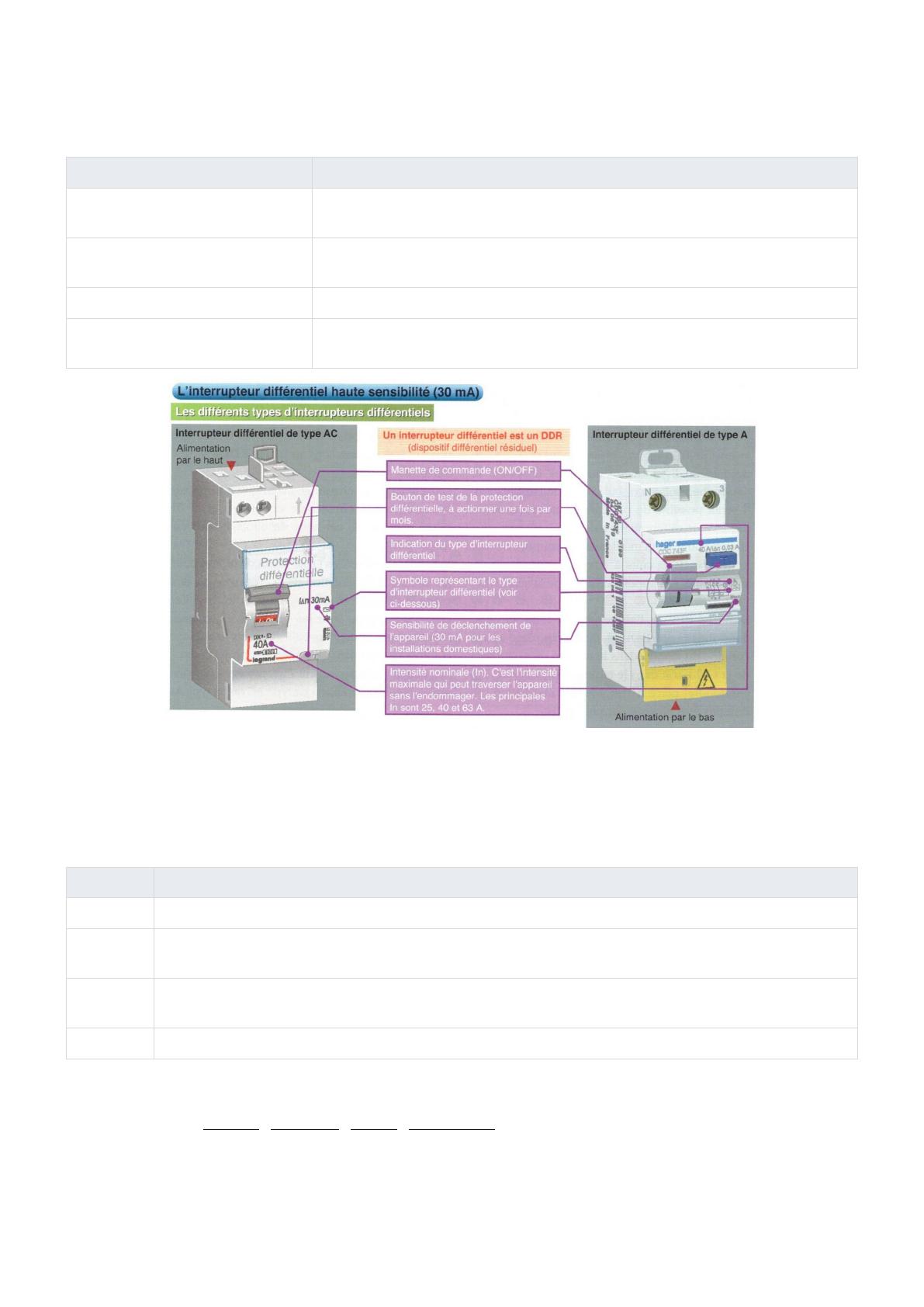

Lire le courant assigné et la sensibilité • Grand Livre, p. 440, fig. 274, détail.
Fréquence du bouton TEST à confirmer dans la notice du modèle.
Organiser les diérenels
Dans le logement, tous les circuits sont protégés par des dispositifs différentiels résiduels (DDR) 30 mA. Au
moins 2 DDR, dont au moins un type A ; au plus 8 circuits par DDR. Répartir éclairage et prises sur au moins
2 DDR.
Type Usage à retenir
AC Usages courants compatibles ; pas les circuits exigeant A, F ou B.
AAu minimum pour lave-linge et plaque de cuisson. Détecte aussi les courants résiduels
continus pulsés.
FCircuits à variateur monophasé concernés, par exemple certaines PAC, climatisations et
pompes. Vérifier le matériel et la notice.
B Détecte notamment le continu lisse ; nécessaire pour certaines applications. IRVE : voir fiche 5.
40 A ou 63 A = courant assigné que l’interrupteur différentiel peut supporter. 30 mA = sensibilité différentielle.
Ce sont deux informations différentes.
Sources et précisions : S2 Hager • S3 Legrand • S7 ABB • S9 Promotelec

CAP ÉLECTRICIEN • SYNTHÈSE ATELIER
Repères habitat • vérification documentaire 30 septembre 2026 | 3
Dimensionnement et véricaons
Fiche 2 sur 5 • Suite et contrôles de l’installation
Dimensionner un interrupteur diérenel
• Règle amont sans production locale : courant assigné de l’interrupteur différentiel (ID) au moins égal au
calibre de l’AGCP, le disjoncteur de branchement. Exemple : AGCP 60 A → ID 63 A.
• Ou règle aval : 100 % des calibres chauffage direct + eau chaude sanitaire + IRVE, puis 50 % des calibres
des autres circuits. Le lave-linge est dans ce second groupe. L’IRVE conserve sa protection individuelle.
Avec photovoltaïque ou une autre source : refaire l’étude des courants pouvant se cumuler. Un ID 63 A ne
convient pas automatiquement. Voir fiche 5.
Associer terre et diérenels
• Conducteur de protection (PE) vert et jaune ; neutre bleu. Amener le PE aux circuits et aux points
d’éclairage ; relier les masses des appareils de classe I. Ne pas raccorder la carcasse d’un appareil de
classe II au PE.
• En schéma TT, coordonner prise de terre et protection différentielle. Avec un dispositif général de 500 mA,
le repère usuel est une résistance de terre au plus égale à 100 Ω. Mesurer avec un contrôleur adapté.

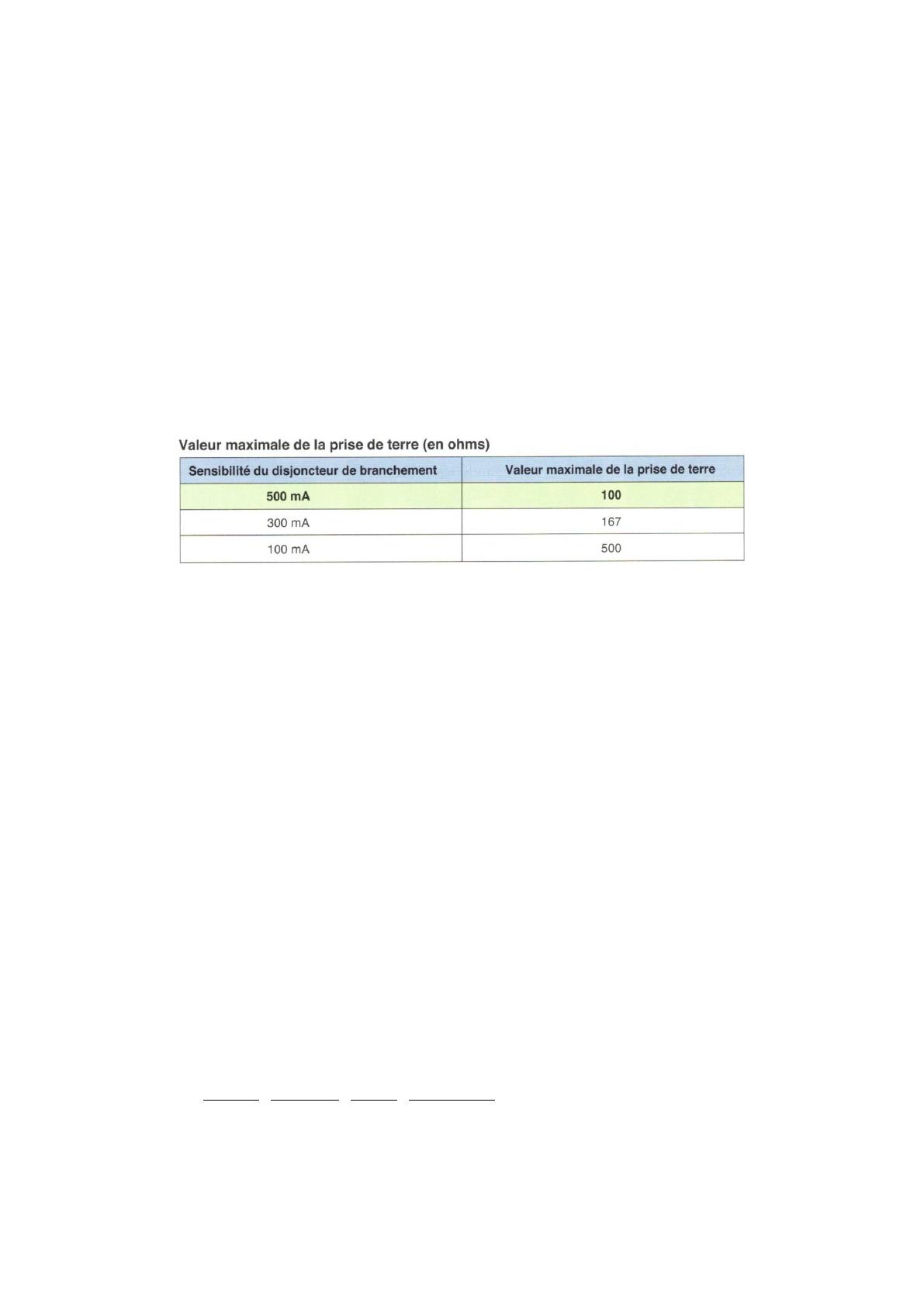

Coordination en schéma TT pour une tension limite de 50 V • Grand Livre, p. 454, fig. 284, détail.
• Le bouton TEST vérifie une fonction du différentiel ; il ne mesure pas la prise de terre. Une tension phase-
terre ou neutre-terre ne valide pas non plus sa résistance.
Aucun essai improvisé avec une lampe entre phase et terre. Aucun pont neutre-terre dans le tableau du
logement.
Vérier avant la mise en service
• Contrôle visuel : sections, calibres, repérage, IP, protections mécaniques, PE et connexions. Pas de cuivre
apparent ; boîtes de connexion ordinaires accessibles.
• Notice de chaque borne : nombre de fils admis, sections, rigide ou souple, embouts, longueur de dénudage
et couple de serrage. Deux fils ne sont jamais autorisés par principe.
• Contrôles adaptés : continuité des PE et liaisons équipotentielles, isolement, terre et coupure automatique,
polarité, essais des DDR et fonctionnement. Conserver les résultats et le schéma.
À l’atelier : travail hors tension avec procédure de consignation et VAT adaptée ; mise sous tension
uniquement selon l’organisation du formateur. La NF C 18-510 encadre les opérations électriques, la NF C
15-100 l’installation.
Garder les bonnes limites
Un calibre indiqué « maxi » est un plafond. Un calibre inférieur peut convenir aux besoins. La longueur, le
mode de pose, le groupement et la température peuvent imposer une section supérieure.
Chute de tension depuis l’origine jusqu’au récepteur : 3 % maxi en éclairage, 5 % pour les autres usages,
pour le cas courant alimenté par le réseau public BT.
Alimentation du tableau accolé au panneau de contrôle : repères cuivre 10 mm² à 45 A et 16 mm² à 60 A. Pour une
liaison éloignée, recalculer la section.
Sources et précisions : S2 Hager • S3 Legrand • S7 ABB • S9 Promotelec

CAP ÉLECTRICIEN • SYNTHÈSE ATELIER
Repères habitat • vérification documentaire 30 septembre 2026 | 4
Implanter les équipements
Fiche 3 sur 5 • Quantités et hauteurs
Prévoir les équipements minimaux
Pièce ou usage Prises 16 A non spécialisées
Séjour jusqu’à 28 m² 1 socle par tranche de 4 m², minimum 5. Repères : ≤ 20 m² → 5 ; > 20 à
24 m² → 6 ; > 24 à 28 m² → 7.
Séjour de plus de 28 m² Nombre convenu avec le maître d’ouvrage, minimum 7.
Chambre 3 socles répartis dans la pièce.
Cuisine de plus de 4 m² 6 socles minimum, dont 4 au-dessus du plan de travail ; hors prises
spécialisées.
Cuisine de 4 m² ou moins 3 socles minimum admis.
Salle de bains Au moins 1 socle hors volumes, si la surface hors volumes le permet.
Autre pièce ou dégagement de plus
de 4 m² 1 socle minimum, sauf WC.
Usages multimédias 2 prises de courant supplémentaires dans le séjour ou une autre pièce
de vie.
Éclairage : au moins un point dans chaque pièce ; DCL aux points concernés, avec les exceptions prévues pour
certains luminaires ou modes de pose. Éclairer chaque entrée principale ou de service. Une commande doit être
accessible à l’entrée de la pièce.
Mesurer depuis le sol ni
Équipement mesuré à son axe Hauteur
Socle de prise 16 A ou 20 A Au moins 5 cm
Socle de prise 32 A Au moins 12 cm
Commande d’éclairage De 0,90 m à 1,30 m
Manette de protection du tableau De 0,90 m à 1,80 m ; de 0,50 m à 0,90 m si
protégée par une porte
Coupure d’urgence générale De 0,90 m à 1,80 m ; jusqu’à 1,30 m si
accessibilité concernée
Accessibilité : les prises et autres commandes concernées doivent être atteignables ; des hauteurs maximales de 1,30 m
et des prises près des commandes s’ajoutent selon le logement. Ne pas présenter 1,30 m comme un maximum universel
pour toute prise.
Cuisine : aucune prise au-dessus de l’évier ou des feux. Exception pour la hotte : prise dédiée au-dessus des feux à au
moins 1,80 m.

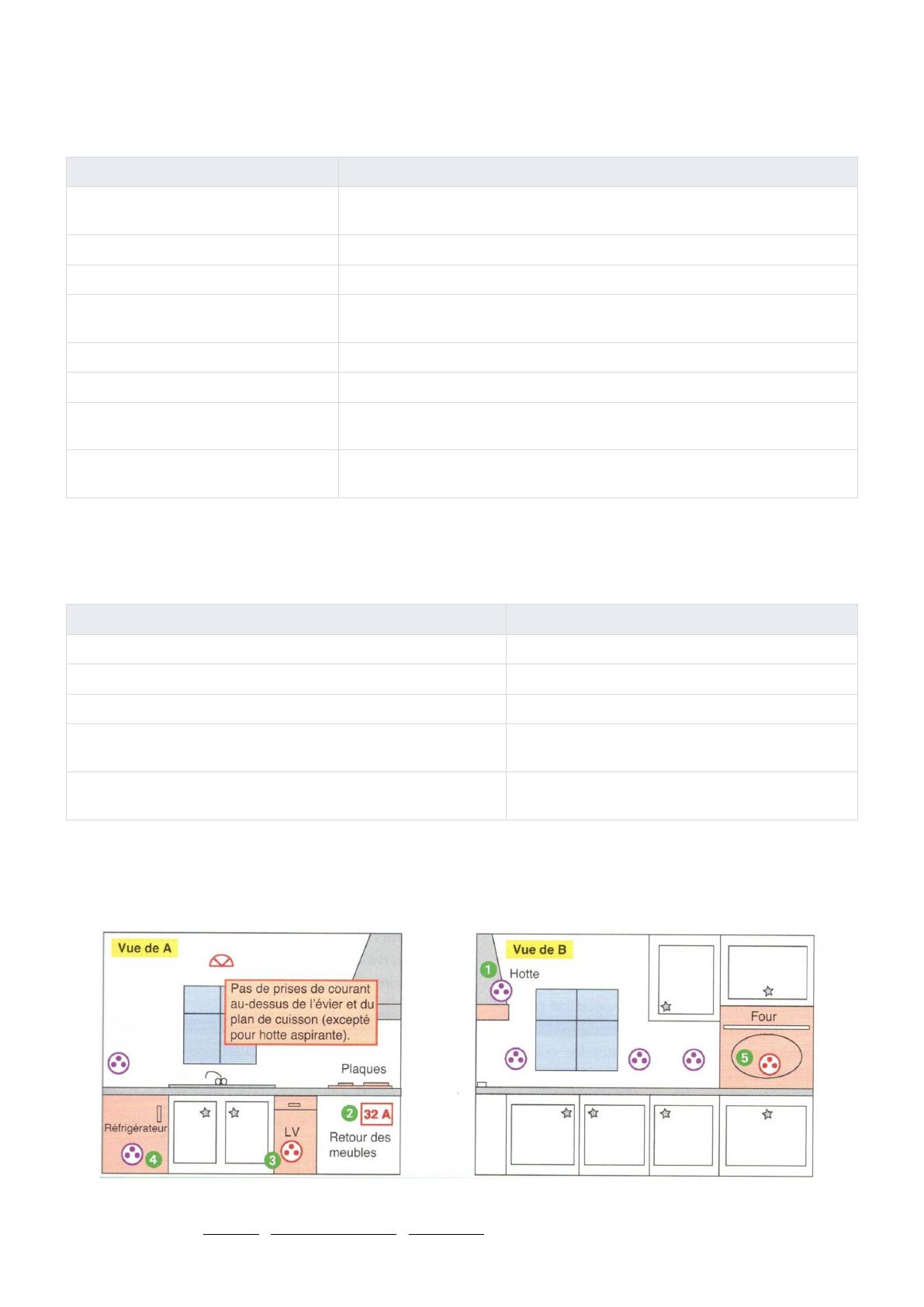

Implantation des prises autour du plan de travail • Grand Livre, p. 197, fig. 121, détail.
La prise de hotte au-dessus des feux est dédiée et située à au moins 1,80 m.
Sources et précisions : S2 Hager • S4 Schneider Electric • S14 Legrand

CAP ÉLECTRICIEN • SYNTHÈSE ATELIER
Repères habitat • vérification documentaire 30 septembre 2026 | 5
Organiser le tableau et la communicaon
Fiche 3 sur 5 • ETEL et GTL
Disnguer ETEL et GTL
ETEL = espace réservé à l’électricité : base de 60 cm de large × 25 cm de profondeur, du sol au plafond. GTL
= gaine technique logement : organisation des tableaux et canalisations dans cet espace. Une goulotte
préfabriquée est une solution, pas la définition de la GTL.

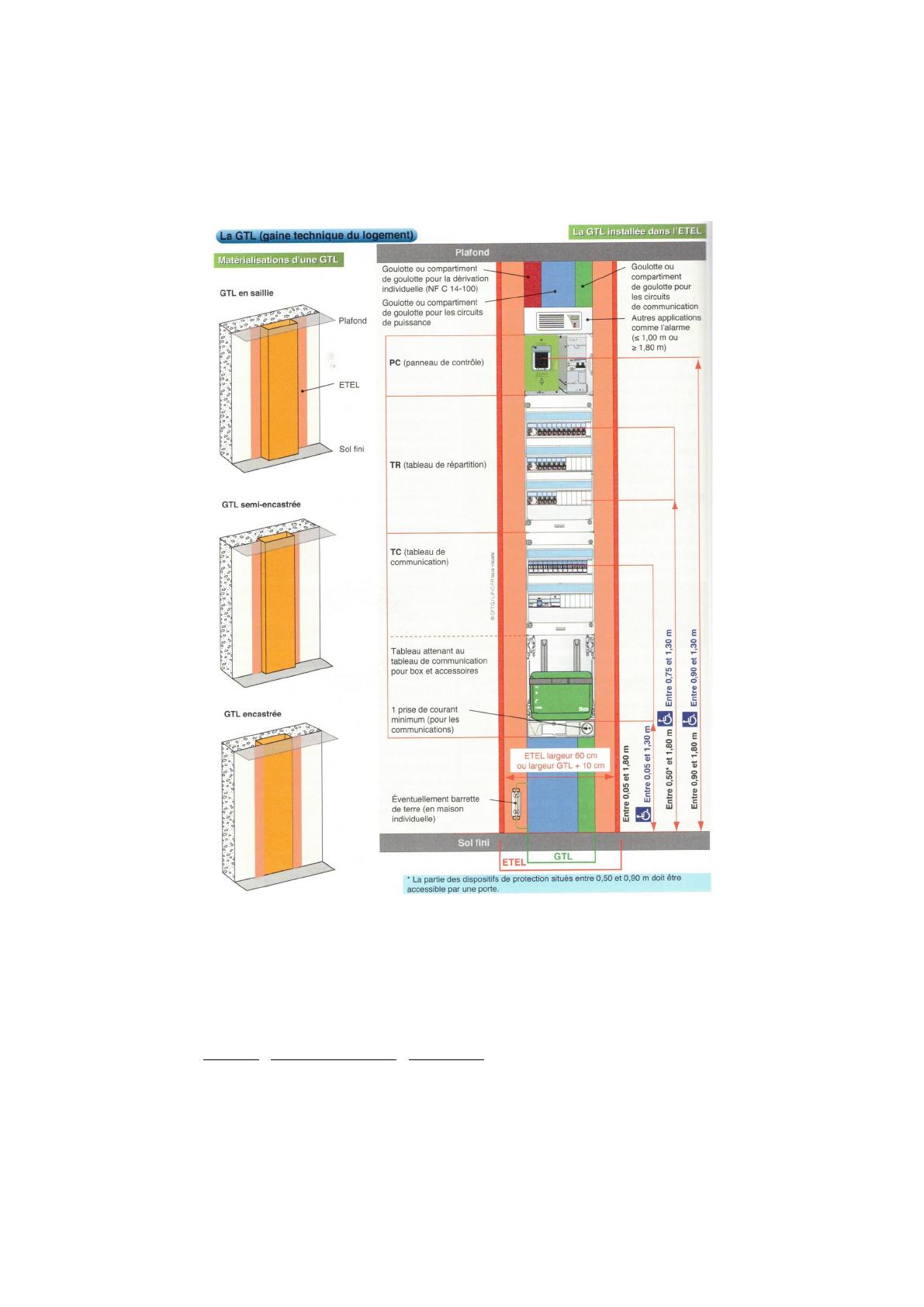

La GTL dans l’ETEL et les zones d’implantation • Grand Livre, p. 426, fig. 266.
Les repères avec le symbole fauteuil correspondent aux cas soumis à l’accessibilité.
Réserve : 20 % de modules libres par tableau ; réduction possible à 6 modules dans un logement collectif.
Répartir cette réserve entre les rangées est un conseil pratique.
VDI : réseau en étoile depuis le coffret de communication. Minimum RJ45 : T1 = 2 juxtaposées au séjour ; T2 = 2 + 1
dans l’autre pièce ; T3 et plus = 2 + 1 dans chacune de deux autres pièces. Prévoir l’alimentation des équipements actifs
et respecter la séparation puissance / communication.
Sources et précisions : S2 Hager • S4 Schneider Electric • S14 Legrand
