Calculs de Poutres Structurelles pour Projet Université de Man (BAEL 91)
publicité

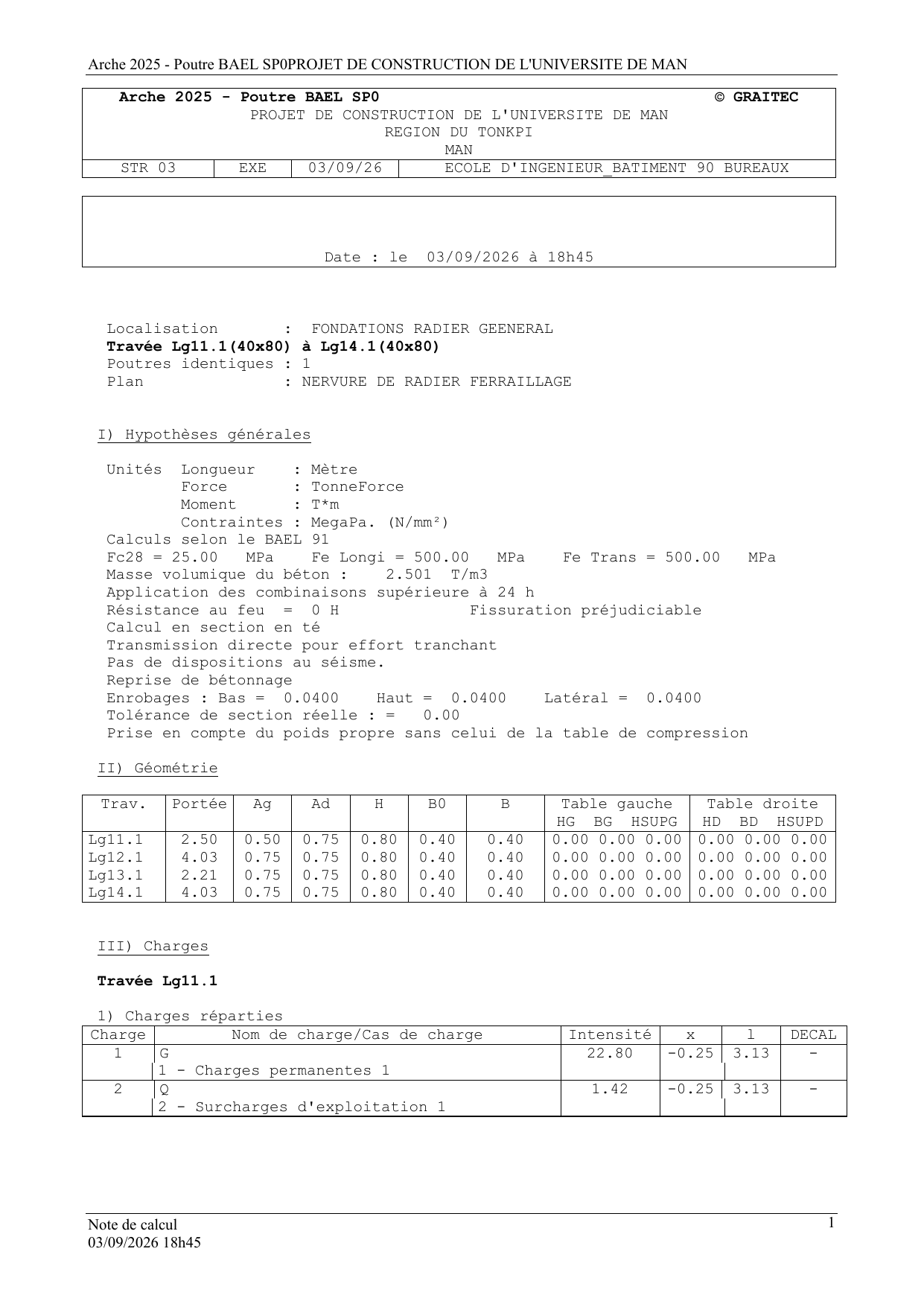

Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN © GRAITEC Arche 2025 - Poutre BAEL SP0 PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg11.1(40x80) à Lg14.1(40x80) Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg11.1 Lg12.1 Lg13.1 Lg14.1 2.50 4.03 2.21 4.03 0.50 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.80 0.80 0.80 0.80 0.40 0.40 0.40 0.40 0.40 0.40 0.40 0.40 Table gauche HG BG HSUPG 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 Table droite HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg11.1 1) Charges réparties Charge Nom de charge/Cas de charge 1 G 1 - Charges permanentes 1 2 Q 2 - Surcharges d'exploitation 1 Note de calcul 03/09/2026 18h45 Intensité x 22.80 -0.25 1.42 -0.25 l 3.13 DECAL - 3.13 - 1 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Travée Lg12.1 1) Charges réparties Charge Nom de charge/Cas de charge 1 G 1 - Charges permanentes 1 2 Q 2 - Surcharges d'exploitation 1 Intensité 22.80 x -0.38 l 4.78 DECAL - 1.42 -0.38 4.78 - Intensit é 22.80 x l DECAL -0.38 2.96 - 1.42 -0.38 2.96 - Travée Lg13.1 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 Travée Lg14.1 1) Charges réparties Charge Nom de charge/Cas de charge 1 G 1 - Charges permanentes 1 2 Q 2 - Surcharges d'exploitation 1 Intensité 22.80 x -0.38 l 4.78 DECAL - 1.42 -0.38 4.78 - III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Lg11.1 Lg12.1 Lg13.1 Lg14.1 Mu -4.40 -29.32 -20.67 -31.72 En Travée : Travée Lg11.1 Lg12.1 Lg13.1 Lg14.1 Appui gauche Ms Ma -3.23 -0.00 -21.51 -0.00 -15.11 -0.00 -23.25 -0.00 Mu 14.71/ -0.00 44.87/ -0.00 -0.00/ -5.85 54.40/ -0.00 Note de calcul 03/09/2026 18h45 Vu 11.66 48.49 12.77 53.00 Mu -29.32 -20.67 -31.72 -10.41 Appui droit Ms Ma -21.51 -0.00 -15.11 -0.00 -23.25 -0.00 -7.66 -0.00 Travée (bas/haut) Ms Ma 10.80/ -0.00 -0.00/ -0.00 33.06/ -0.00 -0.00/ -0.00 -0.00/ -4.18 -0.00/ -0.00 40.06/ -0.00 -0.00/ -0.00 Vu -30.17 -44.92 -20.82 -40.24 X 0.93/ 1.25 2.10/ 2.02 0.00/ 1.11 2.26/ 2.02 2 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Appui gauche Sb Sat 0.960 36.95 6.420 239.60 5.253 221.50 6.500 226.12 Lg11.1 Lg12.1 Lg13.1 Lg14.1 MPa 14.167 Appui droit Sb Sat 6.881 243.31 4.836 219.24 7.050 228.99 2.515 140.91 MPa Sb 3.585 8.996 0.000 10.327 Travée Sat 197.70 241.24 0.00 236.53 X 0.93 2.10 0.00 2.26 VI) Aciers longitudinaux Travée Haut. utile Calc. 0.712 0.712 0.712 0.712 Lg11.1 Lg12.1 Lg13.1 Lg14.1 Appui gauche Calcul Réel 1.86 12.84 13.22 13.35 9.15 10.05 14.35 15.39 Appui droit Calcul Réel 13.22 13.35 9.15 10.05 14.35 15.39 4.54 7.85 Travée Calcul Réel 6.46 7.85 20.85 21.05 -0.00 3.93 25.48 26.70 VII) Aciers transversaux Travée Maximum cm²/ml 10.62 17.07 7.33 18.66 Lg11.1 Lg12.1 Lg13.1 Lg14.1 Appui gauche cm²/ml 4.10 17.07 4.49 18.66 Appui droit cm²/ml 10.62 15.81 7.33 14.16 VIII) Aciers de glissement Trav. Lg11.1 Lg12.1 Lg13.1 Lg14.1 Appui gauche A Reel A Mini s Béton s Maxi a 7.85 7.13 3.52 13.333 0.44 7.90 5.66 5.08 13.333 0.68 3.93 0.40 2.44 13.333 0.68 9.36 6.06 5.47 13.333 0.68 Appui droit A Reel A Mini s Béton s Maxi a 3.93 1.91 3.89 13.333 0.68 9.53 7.74 4.77 13.333 0.68 3.93 0.00 3.14 13.333 0.68 17.05 13.72 4.36 13.333 0.68 IX) Appuis Travée Lg11.1 Lg12.1 Lg13.1 Lg14.1 Vu 11.7 48.5 12.8 53.0 Appui gauche ToU ToU Limite 0.402 2.500 1.670 2.500 0.440 2.500 1.825 2.500 Vu 30.2 44.9 20.8 40.2 Appui droit ToU ToU Limite 1.039 2.500 1.547 2.500 0.717 2.500 1.386 2.500 X) Réactions aux appuis par cas de charges Travée Lg11.1 Lg12.1 Lg13.1 Lg14.1 1 - Charges permanentes 1 Appui gauche (T) -21.624 -86.507 -68.561 -82.357 Travée Lg11.1 Lg12.1 Lg13.1 Lg14.1 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -1.046 -5.381 -5.381 -4.168 -4.168 -5.147 -5.147 -2.377 Note de calcul 03/09/2026 18h45 Appui droit (T) -86.507 -68.561 -82.357 -42.327 3 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Max ELU Travée Lg11.1 Lg12.1 Lg13.1 Lg14.1 Appui gauche (T) -30.761 -124.856 -98.809 -118.902 Travée Lg11.1 Lg12.1 Lg13.1 Lg14.1 Appui gauche (T) -22.670 -91.888 -72.729 -87.504 Travée Lg11.1 Lg12.1 Lg13.1 Lg14.1 Appui gauche (T) - Appui droit (T) -124.856 -98.809 -118.902 -60.707 Max ELS Appui droit (T) -91.888 -72.729 -87.504 -44.704 Max ELUA Appui droit (T) - XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Lg11.1 Lg11.1 Lg11.1 Lg11.1 Lg11.1 Lg12.1 Lg12.1 Début [1/4] Milieu [3/4] Fin Début [1/4] -0.00 -0.02 -0.02 -0.01 -0.00 -0.00 -0.22 -0.00 -0.01 -0.01 -0.00 -0.00 -0.00 -0.17 -0.00 -0.01 -0.01 -0.01 -0.00 -0.00 -0.17 -0.00 -0.01 -0.01 -0.00 -0.00 -0.00 -0.17 0.00 -0.01 -0.01 -0.01 0.00 0.00 -0.06 Lg12.1 Milieu -0.34 -0.25 -0.27 -0.25 -0.09 Lg12.1 [3/4] -0.23 -0.18 -0.18 -0.18 -0.07 Lg12.1 Lg13.1 Lg13.1 Lg13.1 Lg13.1 Lg13.1 Lg14.1 Lg14.1 Fin Début [1/4] Milieu [3/4] Fin Début [1/4] -0.00 -0.00 0.01 0.02 0.01 -0.00 -0.00 -0.26 -0.00 -0.00 0.01 0.01 0.01 -0.00 -0.00 -0.19 -0.00 -0.00 0.01 0.01 0.01 -0.00 -0.00 -0.20 -0.00 -0.00 0.01 0.01 0.01 -0.00 -0.00 -0.19 0.00 0.00 0.01 0.01 0.01 0.00 0.00 -0.08 Lg14.1 Milieu -0.39 -0.29 -0.31 -0.29 -0.12 Lg14.1 [3/4] -0.29 -0.22 -0.23 -0.22 -0.09 Lg14.1 Fin -0.00 -0.00 -0.00 -0.00 0.00 Note de calcul 03/09/2026 18h45 Ms (KN.m ) 31.6 -94.6 -93.3 19.8 211.0 211.0 -182. 8 -323. 7 -215. 6 148.2 148.2 56.0 41.0 96.6 228.0 228.0 -206. 4 -386. 6 -317. 9 75.1 Mfv (KN.m) Mfi (KN.m) 109.8 110.1 110.1 116.4 111.2 114.5 125.3 96.5 96.6 96.6 98.6 96.8 98.0 101.6 122.3 100.6 123.6 101.0 111.0 107.2 117.6 108.8 117.2 114.2 118.3 123.8 96.8 95.5 99.0 96.0 98.9 97.9 99.2 101.1 128.2 102.7 128.2 102.7 119.4 99.6 4 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Lg11.1 Lg12.1 Lg13.1 Lg14.1 Dimensions (m) L r b 3.38 0.80 0.40 4.78 0.80 0.40 2.96 0.80 0.40 5.16 0.80 0.40 FONDATIONS RADIER GEENERAL FONDATIONS RADIER GEENERAL FONDATIONS RADIER GEENERAL FONDATIONS RADIER GEENERAL Béton m3 1.080 1.530 0.947 1.650 Coffrage m² 5.00 8.06 4.42 8.06 Ratio kg/m3 93.6 106.7 79.7 101.5 Total acier : 507.3 kg Total béton : 5.21 m3 Total coffrage : 25.54 m² Ratio moyen : 97.44 Kg/m3 Fi moyen : 10.77 mm Prix total : 2434 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique T A A A A TRAVEE N Lg11.1 Lg12.1 Lg13.1 Lg14.1 1 1 1 1 Note de calcul 03/09/2026 18h45 LIBELLE VALEUR LIMITE Pas d’erreur détectée Pas d’erreur détectée Pas d’erreur détectée Pas d’erreur détectée 5 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN © GRAITEC Arche 2025 - Poutre BAEL SP0 PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg11(40x60)à Lg14(40x60) Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg11(40 Lg12(40 Lg13(40 Lg14(40 2.50 4.03 2.21 4.03 0.50 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.60 0.60 0.60 0.60 0.40 0.40 0.40 0.40 0.40 0.40 0.40 0.40 Table gauche HG BG HSUPG 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 Table droite HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg11(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 Q 2 - Surcharges d'exploitation 1 2 G 1 - Charges permanentes 1 Note de calcul 03/09/2026 18h45 Intensité x 0.80 -0.25 12.33 -0.25 l 3.13 DECAL - 3.13 - 6 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Travée Lg12(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Q 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 Intensit é 0.80 x l DECAL -0.38 4.78 - 12.33 -0.38 4.78 - Intensit é 0.80 x l DECAL -0.3 8 2.96 - 12.33 -0.3 8 2.96 - Intensit é 12.33 x l DECAL -0.38 4.78 - 0.80 -0.38 4.78 - Travée Lg13(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 Q 2 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 Travée Lg14(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Lg11(40x60) Lg12(40x60) Lg13(40x60) Lg14(40x60) Mu -2.42 -16.1 0 -11.3 6 -17.4 3 En Travée : Travée Lg11(40x60) Lg12(40x60) Lg13(40x60) Lg14(40x60) Note de calcul 03/09/2026 18h45 Appui gauche Ms Ma -1.77 -0.00 -11.82 -0.00 Vu 9.07 29.83 Mu -16.10 -11.36 Appui droit Ms Ma -11.82 -0.00 -8.31 -0.00 Vu -20.17 -27.71 -8.31 -0.00 9.99 -17.43 -12.77 -0.00 -14.81 -12.77 -0.00 32.54 -5.71 -4.20 -0.00 -24.89 Mu 8.08/ -0.00 24.62/ -0.00 -0.00/ -3.24 29.85/ -0.00 Travée (bas/haut) Ms Ma 5.93/ -0.00 -0.00/ -0.00 18.14/ -0.00 -0.00/ -0.00 -0.00/ -2.31 -0.00/ -0.00 21.98/ -0.00 -0.00/ -0.00 X 0.93/ 1.25 2.10/ 2.02 0.00/ 1.11 2.26/ 2.02 7 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Lg11(40x6 0) Lg12(40x6 0) Lg13(40x6 0) Lg14(40x6 0) MPa 14.167 MPa Appui gauche Sb Sat 1.067 45.79 Appui droit Sb Sat 6.464 217.13 Sb 3.899 Travée Sat 206.14 X 0.93 6.415 216.05 5.090 217.16 9.014 228.62 2.10 5.229 217.26 7.129 233.86 0.000 0.00 0.00 6.722 233.27 3.210 207.78 10.214 225.89 2.26 VI) Aciers longitudinaux Travée Lg11(40x60) Lg12(40x60) Lg13(40x60) Lg14(40x60) Haut. utile Calc. 0.524 0.524 0.524 0.524 Appui gauche Calcul Réel 1.39 7.70 9.89 11.31 6.86 7.70 10.73 11.31 Appui droit Calcul Réel 9.89 11.31 6.86 7.70 10.73 11.31 3.38 3.93 Travée Calcul Réel 4.82 5.65 15.56 16.96 -0.00 3.93 19.07 21.05 VII) Aciers transversaux Travée Lg11(40x60) Lg12(40x60) Lg13(40x60) Lg14(40x60) Maximum cm²/ml 9.65 14.27 7.08 15.56 Appui gauche cm²/ml 4.34 14.27 4.78 15.56 Appui droit cm²/ml 9.65 13.25 7.08 11.90 VIII) Aciers de glissement Trav. Lg11(40 Lg12(40 Lg13(40 Lg14(40 Appui gauche A Reel A Mini s Béton s Maxi a 5.65 3.92 1.94 13.333 0.44 5.65 1.07 3.78 13.333 0.50 3.93 0.00 1.82 13.333 0.50 7.70 1.12 4.08 13.333 0.50 Note de calcul 03/09/2026 18h45 Appui droit A Reel A Mini s Béton s Maxi a 5.65 0.00 2.90 13.333 0.50 5.65 2.81 3.55 13.333 0.50 3.93 0.00 2.34 13.333 0.50 9.83 7.53 3.25 13.333 0.50 8 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN IX) Appuis Travée Vu 9.1 29.8 10.0 32.5 Lg11(40x60) Lg12(40x60) Lg13(40x60) Lg14(40x60) Appui gauche ToU ToU Limite 0.424 2.500 1.396 2.500 0.468 2.500 1.523 2.500 Appui droit ToU ToU Limite 0.944 2.500 1.296 2.500 0.693 2.500 1.164 2.500 Vu 20.2 27.7 14.8 24.9 X) Réactions aux appuis par cas de charges Travée Lg11(40x60) Lg12(40x60) Lg13(40x60) Lg14(40x60) 1 - Charges permanentes 1 Appui gauche (T) -11.847 -47.396 -37.563 -45.122 Travée Lg11(40x60) Lg12(40x60) Lg13(40x60) Lg14(40x60) 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -0.589 -3.032 -3.032 -2.348 -2.348 -2.900 -2.900 -1.339 Travée Lg11(40x60) Lg12(40x60) Lg13(40x60) Lg14(40x60) Max ELU Appui gauche (T) -16.878 -68.532 -54.233 -65.264 Appui droit (T) -68.532 -54.233 -65.264 -33.316 Travée Lg11(40x60) Lg12(40x60) Lg13(40x60) Lg14(40x60) Max ELS Appui gauche (T) -12.437 -50.427 -39.911 -48.022 Appui droit (T) -50.427 -39.911 -48.022 -24.530 Travée Lg11(40x60) Lg12(40x60) Lg13(40x60) Lg14(40x60) Max ELUA Appui gauche (T) - Appui droit (T) - Appui droit (T) -47.396 -37.563 -45.122 -23.190 XII) Flèches (cm) Travée Point Fgçv Fji Fpi Fgi Fnui Ms Mfv Mfi Lg11(40x60) Début (cm) -0.00 (cm) -0.00 (cm) -0.00 (cm) -0.00 (cm) 0.00 (KN.m) 17.4 (KN.m) 59.8 (KN.m) 53.6 Lg11(40x60) [1/4] -0.02 -0.01 -0.02 -0.01 -0.02 -51.9 59.8 53.6 Lg11(40x60) Milieu -0.02 -0.01 -0.02 -0.01 -0.03 -51.2 59.8 53.6 Lg11(40x60) [3/4] -0.01 -0.00 -0.01 -0.00 -0.01 11.0 60.9 53.9 Lg11(40x60) Lg12(40x60) Fin Début -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 0.00 115.9 115.9 63.8 64.0 54.9 55.0 Note de calcul 03/09/2026 18h45 9 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Lg12(40x60) [1/4] -0.30 -0.22 -0.23 -0.22 -0.09 -100.3 67.8 56.3 Lg12(40x60) Milieu -0.46 -0.34 -0.36 -0.34 -0.13 -177.6 67.8 56.3 Lg12(40x60) [3/4] -0.32 -0.24 -0.25 -0.24 -0.09 -118.3 67.8 56.3 Lg12(40x60) Lg13(40x60) Fin Début -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 0.00 81.5 81.5 60.8 60.1 53.9 53.7 Lg13(40x60) [1/4] 0.01 0.01 0.01 0.01 0.01 30.9 64.1 55.0 Lg13(40x60) Milieu 0.02 0.01 0.01 0.01 0.01 22.7 59.2 53.4 Lg13(40x60) [3/4] 0.02 0.01 0.01 0.01 0.01 53.2 63.1 54.7 Lg13(40x60) Lg14(40x60) Fin Début -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 0.00 125.3 125.3 63.2 64.9 54.7 55.3 Lg14(40x60) [1/4] -0.33 -0.24 -0.26 -0.24 -0.10 -113.2 71.5 57.5 Lg14(40x60) Milieu -0.51 -0.38 -0.40 -0.38 -0.16 -212.1 71.5 57.5 Lg14(40x60) [3/4] -0.38 -0.28 -0.30 -0.28 -0.12 -174.4 71.5 57.5 Lg14(40x60) Fin -0.00 -0.00 -0.00 -0.00 0.00 41.2 60.4 53.8 Coffrage m² 4.00 6.45 3.54 6.45 Ratio kg/m3 92.8 106.9 77.0 104.0 XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Lg11(40x60)FONDATIONS RADIER GEENERAL Lg12(40x60)FONDATIONS RADIER GEENERAL Lg13(40x60)FONDATIONS RADIER GEENERAL Lg14(40x60)FONDATIONS RADIER GEENERAL Dimensions(m) L r b 3.38 0.60 0.40 4.78 0.60 0.40 2.96 0.60 0.40 5.16 0.60 0.40 Béton m3 0.810 1.147 0.710 1.237 Total acier : 381.2 kg Total béton : 3.90 m3 Total coffrage : 20.43 m² Ratio moyen : 97.64 Kg/m3 Fi moyen : 10.59 mm Prix total : 1879 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique T A A A A TRAVEE Lg11(40x60) Lg12(40x60) Lg13(40x60) Lg14(40x60) Note de calcul 03/09/2026 18h45 N LIBELLE VALEUR LIMITE 1 Pas d’erreur détectée Pas d’erreur détectée Pas d’erreur détectée 1 Pas d’erreur détectée 10 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN © GRAITEC Arche 2025 - Poutre BAEL SP0 PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg15(42x80)à Lg18(42x80) Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg15(42 Lg16(42 Lg17(42 Lg18(42 2.50 4.03 2.21 4.03 0.50 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.80 0.80 0.80 0.80 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42 Table gauche HG BG HSUPG 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 Table droite HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg15(42x80) 1) Charges réparties Charge Nom de charge/Cas de charge 1 Q 2 - Surcharges d'exploitation 1 2 G 1 - Charges permanentes 1 Note de calcul 03/09/2026 18h45 Intensité x 0.83 -0.25 12.77 -0.25 l 3.13 DECAL - 3.13 - 11 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Travée Lg16(42x80) 1) Charges réparties Charge Nom de charge/Cas de charge 1 Q 2 - Surcharges d'exploitation 1 2 G 1 - Charges permanentes 1 Intensité 0.83 x -0.38 l 4.78 DECAL - 12.77 -0.38 4.78 - Intensit é 0.83 x l DECAL -0.38 2.96 - 12.77 -0.38 2.96 - Intensité 0.83 x -0.38 l 4.78 DECAL - 12.77 -0.38 4.78 - Travée Lg17(42x80) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Q 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 Travée Lg18(42x80) 1) Charges réparties Charge Nom de charge/Cas de charge 1 Q 2 - Surcharges d'exploitation 1 2 G 1 - Charges permanentes 1 III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Lg15(42x8 Lg16(42x8 Lg17(42x8 Lg18(42x8 Mu -2.54 -16.93 -11.94 -18.32 En Travée : Travée Lg15(42x8 Lg16(42x8 Lg17(42x8 Lg18(42x8 Note de calcul 03/09/2026 18h45 Appui gauche Ms Ma -1.86 -0.00 -12.42 -0.00 -8.73 -0.00 -13.43 -0.00 Mu 8.49/ -0.00 25.90/ -0.00 -0.00/ -3.39 31.40/ -0.00 Vu 7.04 28.34 7.70 30.95 Mu -16.93 -11.94 -18.32 -6.01 Appui droit Ms Ma -12.42 -0.00 -8.73 -0.00 -13.43 -0.00 -4.42 -0.00 Travée (bas/haut) Ms Ma 6.23/ -0.00 -0.00/ -0.00 19.08/ -0.00 -0.00/ -0.00 -0.00/ -2.42 -0.00/ -0.00 23.12/ -0.00 -0.00/ -0.00 Vu -17.79 -26.26 -12.38 -23.54 X 0.93/ 1.25 2.10/ 2.02 0.00/ 1.11 2.26/ 2.02 12 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Appui gauche Sb Sat 0.640 34.03 4.182 232.62 3.644 220.80 4.371 194.51 Lg15(42x8 Lg16(42x8 Lg17(42x8 Lg18(42x8 MPa 14.167 Appui droit Sb Sat 4.642 234.85 3.277 220.53 4.495 195.21 2.057 157.49 MPa Sb 2.445 5.734 0.000 6.751 Travée Sat 191.59 210.70 0.00 227.68 X 1.27 2.10 0.00 2.26 VI) Aciers longitudinaux Travée Haut. utile Calc. 0.712 0.712 0.712 0.712 Lg15(42x8 Lg16(42x8 Lg17(42x8 Lg18(42x8 Appui gauche Calcul Réel 1.06 7.85 7.45 7.70 5.18 5.65 8.08 10.05 Appui droit Calcul Réel 7.45 7.70 5.18 5.66 8.08 10.05 2.56 3.93 Travée Calcul Réel 3.65 3.93 11.66 13.35 -0.00 3.93 14.27 15.24 VII) Aciers transversaux Travée Maximum cm²/ml 6.26 9.97 4.36 10.90 Lg15(42x8 Lg16(42x8 Lg17(42x8 Lg18(42x8 Appui gauche cm²/ml 3.36 9.97 3.36 10.90 Appui droit cm²/ml 6.26 9.24 4.36 8.29 VIII) Aciers de glissement Trav. Lg15(42 Lg16(42 Lg17(42 Lg18(42 Appui gauche A Reel A Mini s Béton s Maxi a 7.85 4.12 1.94 13.333 0.44 11.46 3.26 2.79 13.333 0.68 3.93 0.23 1.34 13.333 0.68 5.65 3.49 3.01 13.333 0.68 Appui droit A Reel A Mini s Béton s Maxi a 3.93 1.10 2.14 13.333 0.68 12.80 4.46 2.62 13.333 0.68 3.93 0.00 1.73 13.333 0.68 8.40 7.92 2.40 13.333 0.68 IX) Appuis Travée Lg15(42x8 Lg16(42x8 Lg17(42x8 Lg18(42x8 Vu 7.0 28.3 7.7 31.0 Appui gauche ToU ToU Limite 0.231 2.500 0.929 2.500 0.253 2.500 1.015 2.500 Vu 17.8 26.3 12.4 23.5 Appui droit ToU ToU Limite 0.583 2.500 0.861 2.500 0.406 2.500 0.772 2.500 X) Réactions aux appuis par cas de charges Travée Lg15(42x8 Lg16(42x8 Lg17(42x8 Lg18(42x8 1 - Charges permanentes 1 Appui gauche (T) -12.470 -49.889 -39.539 -47.495 Travée Lg15(42x8 Lg16(42x8 Lg17(42x8 Lg18(42x8 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -0.611 -3.145 -3.145 -2.436 -2.436 -3.008 -3.008 -1.390 Note de calcul 03/09/2026 18h45 Appui droit (T) -49.889 -39.539 -47.495 -24.410 13 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Max ELU Travée Lg15(42x8 Lg16(42x8 Lg17(42x8 Lg18(42x8 Appui gauche (T) -17.752 -72.068 -57.032 -68.631 Travée Lg15(42x8 Lg16(42x8 Lg17(42x8 Lg18(42x8 Appui gauche (T) -13.082 -53.034 -41.975 -50.504 Travée Lg15(42x8 Lg16(42x8 Lg17(42x8 Lg18(42x8 Appui gauche (T) - Appui droit (T) -72.068 -57.032 -68.631 -35.038 Max ELS Appui droit (T) -53.034 -41.975 -50.504 -25.800 Max ELUA Appui droit (T) - XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Lg15(42x8 Début Lg15(42x8 [1/4] Lg15(42x8 Milieu Lg15(42x8 [3/4] Lg15(42x8 Fin Lg16(42x8 Début Lg16(42x8 [1/4] -0.00 -0.01 -0.01 -0.00 -0.00 -0.00 -0.13 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.10 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.11 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.10 0.00 -0.01 -0.01 -0.00 0.00 0.00 -0.04 Lg16(42x8 Milieu -0.21 -0.16 -0.17 -0.16 -0.06 Lg16(42x8 [3/4] -0.14 -0.11 -0.11 -0.11 -0.04 Lg16(42x8 Fin Lg17(42x8 Début Lg17(42x8 [1/4] Lg17(42x8 Milieu Lg17(42x8 [3/4] Lg17(42x8 Fin Lg18(42x8 Début Lg18(42x8 [1/4] -0.00 -0.00 0.01 0.01 0.01 -0.00 -0.00 -0.17 -0.00 -0.00 0.00 0.00 0.00 -0.00 -0.00 -0.13 -0.00 -0.00 0.00 0.00 0.00 -0.00 -0.00 -0.14 -0.00 -0.00 0.00 0.00 0.00 -0.00 -0.00 -0.13 0.00 0.00 0.00 0.01 0.01 0.00 0.00 -0.05 Lg18(42x8 Milieu -0.27 -0.20 -0.22 -0.20 -0.08 Lg18(42x8 [3/4] -0.20 -0.15 -0.16 -0.15 -0.06 Lg18(42x8 Fin -0.00 -0.00 -0.00 -0.00 0.00 Note de calcul 03/09/2026 18h45 Ms (KN.m ) 18.3 -54.6 -53.9 11.5 121.8 121.8 -105. 5 -186. 8 -124. 4 85.6 85.6 32.4 23.7 55.9 131.7 131.7 -119. 1 -223. 1 -183. 4 43.3 Mfv (KN.m) Mfi (KN.m) 111.9 111.9 106.1 110.7 108.3 113.1 117.5 100.1 100.1 98.2 99.7 98.8 100.5 101.9 117.2 101.8 117.2 101.8 110.6 105.5 110.0 105.8 120.6 112.1 113.4 120.3 99.8 97.9 99.4 98.0 103.0 100.1 100.6 102.9 119.1 102.5 119.1 102.5 105.8 98.0 14 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Dimensions (m) Béton Coffrage L r b m3 m² Lg15(42x80) FONDATIONS RADIER GEENERAL 3.38 0.80 0.42 1.134 5.05 Lg16(42x80) FONDATIONS RADIER GEENERAL 4.78 0.80 0.42 1.606 8.14 Lg17(42x80) FONDATIONS RADIER GEENERAL 2.96 0.80 0.42 0.995 4.46 Lg18(42x80) FONDATIONS RADIER GEENERAL 5.16 0.80 0.42 1.732 8.14 Ratio kg/m3 65.1 69.1 62.1 62.8 Total acier : 355.4 kg Total béton : 5.47 m3 Total coffrage : 25.80 m² Ratio moyen : 65.00 Kg/m3 Fi moyen : 10.28 mm Prix total : 2216 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique T A TRAVEE N Lg15(42x80) Lg16(42x80) Lg17(42x80) Lg18(42x80) 1 1 1 1 Note de calcul 03/09/2026 18h45 LIBELLE VALEUR LIMITE Pas d’erreur détectée Pas d’erreur détectée Pas d’erreur détectée Pas d’erreur détectée 15 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN © GRAITEC Arche 2025 - Poutre BAEL SP0 PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg19(40x75) à Lg19.1 Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg1940x Lg19.1 2.81 2.81 0.40 0.40 0.40 0.40 0.75 0.75 0.40 0.40 0.40 0.40 Table gauche Table droite HG BG HSUPG HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg19(40x75) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Q 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 Travée Lg19.1 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Q 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 Note de calcul 03/09/2026 18h45 Intensit x é 1.90 -0.20 30.68 -0.20 Intensit x é 1.90 -0.20 30.68 -0.20 l 3.21 DECA L - 3.21 - l 3.21 DECA L - 3.21 16 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Mu Lg19(40x75) -6.79 Lg19.1 -29.93 Appui gauche Ms Ma -4.99 -0.00 -21.96 -0.00 En Travée : Travée Vu 28.19 43.86 Appui droit Ms Ma -21.96 -0.00 -4.99 -0.00 Mu -29.93 -6.79 Travée (bas/haut) Ms Ma 23.11/ -0.00 -0.00/ -0.00 23.11/ -0.00 -0.00/ -0.00 Mu Lg19(40x75) 31.41/ -0.00 Lg19.1 31.41/ -0.00 Vu -43.86 -28.19 X 1.18/ 1.40 1.63/ 1.40 V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Lg19(40x7 5) Lg19.1 MPa 14.167 MPa Appui gauche Sb Sat 2.487 192.77 Appui droit Sb Sat 6.956 230.27 Sb 7.592 Travée Sat 223.20 X 1.18 6.953 2.487 7.592 223.20 1.63 230.27 192.77 VI) Aciers longitudinaux Travée Lg19(40x75) Lg19.1 Haut. utile Calc. 0.665 0.665 Appui gauche Calcul Réel 3.13 3.93 14.58 15.39 Appui droit Calcul Réel 14.58 15.39 3.13 3.93 Travée Calcul Réel 15.42 16.96 15.42 16.96 VII) Aciers transversaux Travée Maximum cm²/ml 16.53 16.53 Lg19(40x75) Lg19.1 Appui gauche cm²/ml 10.62 16.53 Appui droit cm²/ml 16.53 10.62 VIII) Aciers de glissement Trav. Lg1940x Lg19.1 Appui gauche A Reel A Mini s Béton s Maxi a 16.96 12.03 7.69 13.333 0.34 8.45 5.45 10.70 13.333 0.34 Appui droit A Reel A Mini s Béton s Maxi a 8.42 5.45 10.70 13.333 0.34 16.96 12.03 7.69 13.333 0.34 IX) Appuis Travée Lg19(40x75) Lg19.1 Vu 28.2 43.9 Appui gauche ToU ToU Limite 1.039 2.500 1.617 2.500 Vu 43.9 28.2 Appui droit ToU ToU Limite 1.617 2.500 1.039 2.500 X) Réactions aux appuis par cas de charges 1 - Charges permanentes 1 Note de calcul 03/09/2026 18h45 17 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN 1 - Charges permanentes 1 Appui gauche (T) -36.918 Travée Lg19(40x75 ) Lg19.1 Appui droit (T) -102.488 -102.488 -36.918 Travée Lg19(40x75) Lg19.1 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -1.999 -6.662 -6.662 -1.999 Travée Lg19(40x75) Lg19.1 Appui gauche (T) -52.837 -148.352 Travée Lg19(40x75) Lg19.1 Appui gauche (T) -38.916 -109.150 Travée Lg19(40x75) Lg19.1 Appui gauche (T) - Max ELU Appui droit (T) -148.352 -52.837 Max ELS Appui droit (T) -109.150 -38.916 Max ELUA Appui droit (T) - XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Ms (KN.m) Mfv (KN.m) Mfi (KN.m) Lg19(40x75) Début -0.00 -0.00 -0.00 -0.00 0.00 48.9 103.3 87.0 Lg19(40x75) [1/4] -0.11 -0.08 -0.09 -0.08 -0.03 103.3 87.0 Lg19(40x75) Milieu -0.14 -0.11 -0.11 -0.11 -0.04 103.3 87.0 Lg19(40x75) [3/4] -0.08 -0.06 -0.07 -0.06 -0.02 -189. 5 -218. 4 -86.4 106.2 88.0 Lg19(40x75) Fin -0.00 -0.00 -0.00 -0.00 0.00 215.4 104.5 87.4 Lg19.1 Lg19.1 Lg19.1 Début [1/4] Milieu -0.00 -0.08 -0.14 -0.00 -0.06 -0.11 -0.00 -0.07 -0.11 -0.00 -0.06 -0.11 0.00 -0.02 -0.04 215.4 -86.4 -218.4 104.5 106.2 103.3 87.4 88.0 87.0 Lg19.1 [3/4] -0.11 -0.08 -0.09 -0.08 -0.03 -189.5 103.3 87.0 Lg19.1 Fin -0.00 -0.00 -0.00 -0.00 0.00 48.9 103.3 87.0 Note de calcul 03/09/2026 18h45 18 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Lg19(40x75) FONDATIONS RADIER GEENERAL Lg19.1 FONDATIONS RADIER GEENERAL Dimensions (m) Béton Coffrage L r b m3 m² 3.41 0.75 0.40 1.022 5.33 Ratio kg/m3 117.2 3.41 88.5 0.75 0.40 1.022 5.33 Total acier : 210.1 kg Total béton : 2.04 m3 Total coffrage : 10.66 m² Ratio moyen : 102.84 Kg/m3 Fi moyen : 10.66 mm Prix total : 1000 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique T TRAVEE N LIBELLE VALEUR LIMITE A Lg19(40x75) 1 Pas d'erreur détectée A Lg19.1 Note de calcul 03/09/2026 18h45 1 Pas d'erreur détectée 19 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN © GRAITEC Arche 2025 - Poutre BAEL SP0 PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg1(40x80 à Lg3(40x80 Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg1(40x Lg2(40x Lg3(40x 5.53 2.21 5.53 0.75 0.75 0.75 0.75 0.75 0.75 0.80 0.80 0.80 0.40 0.40 0.40 0.40 0.40 0.40 Table gauche Table droite HG BG HSUPG HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg1(40x80 1) Charges réparties Charge Nom de charge/Cas de charge 1 G 2 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 Note de calcul 03/09/2026 18h45 Intensit é 13.18 0.76 x l -0.3 8 6.28 DECA L - -0.3 8 6.28 - 20 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Travée Lg2(40x80 1) Charges ponctuelles Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 G 2 - Surcharges d'exploitation 1 2) Charges réparties Charge Nom de charge/Cas de charge 1 1 - Charges permanentes 1 2 2 - Surcharges d'exploitation 1 Intensit é 37.00 1.11 DECA L - 2.00 1.11 - x l -0.3 8 -0.3 8 2.96 DECA L - 2.96 - x l -0.3 8 -0.3 8 6.28 DECA L - 6.28 - Intensit é 13.18 0.76 x Travée Lg3(40x80 1) Charges réparties Charge Nom de charge/Cas de charge 1 1 - Charges permanentes 1 2 2 - Surcharges d'exploitation 1 Intensit é 13.18 0.76 III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Lg1(40x80 Lg2(40x80 Lg3(40x80 Mu -11.55 -38.21 -38.21 Appui gauche Ms Ma -8.50 -0.00 -28.04 -0.00 -28.04 -0.00 En Travée : Travée Lg1(40x80 Lg2(40x80 Lg3(40x80 Mu 59.00/ -0.00 6.44/ -0.00 59.00/ -0.00 Vu 36.55 37.48 49.03 Appui droit Ms Ma -28.04 -0.00 -28.04 -0.00 -8.50 -0.00 Mu -38.21 -38.21 -11.55 Travée (bas/haut) Ms Ma 43.47/ -0.00 -0.00/ -0.00 4.63/ -0.00 -0.00/ -0.00 43.47/ -0.00 -0.00/ -0.00 Vu -49.03 -35.38 -36.55 X 2.43/ 2.77 1.11/ 1.11 3.10/ 2.77 V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Lg1(40x80 Lg2(40x80 Lg3(40x80 Note de calcul 03/09/2026 18h45 Appui gauche Sb Sat 2.799 155.69 8.157 230.30 7.571 225.88 Appui droit Sb Sat 7.571 225.88 8.157 230.29 2.811 155.70 MPa 14.167 MPa Sb 11.035 1.936 11.035 Travée Sat 240.50 168.15 240.50 X 2.43 1.11 3.10 21 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN VI) Aciers longitudinaux Travée Haut. utile Calc. 0.712 0.712 0.712 Lg1(40x80 Lg2(40x80 Lg3(40x80 Appui gauche Calcul Réel 5.05 7.85 17.51 19.01 17.51 19.01 Appui droit Calcul Réel 17.51 19.01 17.51 19.01 5.05 7.85 Travée Calcul Réel 27.86 28.75 2.70 3.93 27.86 28.75 VII) Aciers transversaux Travée Maximum cm²/ml 17.26 13.19 17.26 Lg1(40x80 Lg2(40x80 Lg3(40x80 Appui gauche cm²/ml 12.87 13.19 17.26 Appui droit cm²/ml 17.26 12.45 12.87 VIII) Aciers de glissement Trav. Lg1(40x Lg2(40x Lg3(40x Appui gauche A Reel A Mini s Béton s Maxi a 14.35 10.96 3.48 13.333 0.68 3.93 0.00 3.60 13.333 0.68 7.70 0.59 4.46 13.333 0.68 Appui droit A Reel A Mini s Béton s Maxi a 7.70 0.59 4.46 13.333 0.68 3.93 0.00 3.60 13.333 0.68 13.99 10.96 3.48 13.333 0.68 IX) Appuis Travée Lg1(40x80 Lg2(40x80 Lg3(40x80 Vu 36.6 37.5 49.0 Appui gauche ToU ToU Limite 1.259 2.500 1.291 2.500 1.688 2.500 Vu 49.0 35.4 36.6 Appui droit ToU ToU Limite 1.688 2.500 1.218 2.500 1.259 2.500 X) Réactions aux appuis par cas de charges Travée Lg1(40x80 Lg2(40x80 Lg3(40x80 1 - Charges permanentes 1 Appui gauche (T) -34.027 -77.232 -77.232 Travée Lg1(40x80 Lg2(40x80 Lg3(40x80 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -1.715 -4.328 -4.328 -4.328 -4.328 -1.715 Travée Lg1(40x80 Lg2(40x80 Lg3(40x80 Appui gauche (T) -48.509 -110.755 -110.755 Travée Lg1(40x80 Lg2(40x80 Lg3(40x80 Appui gauche (T) -35.742 -81.560 -81.560 Appui droit (T) -77.232 -77.232 -34.027 Max ELU Appui droit (T) -110.755 -110.755 -48.509 Max ELS Note de calcul 03/09/2026 18h45 Appui droit (T) -81.560 -81.560 -35.742 22 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Max ELUA Travée Lg1(40x80 Lg2(40x80 Lg3(40x80 Appui gauche (T) - Appui droit (T) - XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Lg1(40x80 Lg1(40x80 Début [1/4] -0.00 -0.58 -0.00 -0.43 -0.00 -0.45 -0.00 -0.43 0.00 -0.18 Lg1(40x80 Milieu -0.78 -0.57 -0.60 -0.57 -0.23 Lg1(40x80 [3/4] -0.50 -0.37 -0.39 -0.37 -0.15 Lg1(40x80 Fin Lg2(40x80 Début Lg2(40x80 [1/4] Lg2(40x80 Milieu Lg2(40x80 [3/4] Lg2(40x80 Fin Lg3(40x80 Début Lg3(40x80 [1/4] -0.00 -0.00 0.01 0.01 0.01 -0.00 -0.00 -0.50 -0.00 -0.00 0.01 0.01 0.01 -0.00 -0.00 -0.37 -0.00 -0.00 0.01 0.01 0.01 -0.00 -0.00 -0.39 -0.00 -0.00 0.01 0.01 0.01 -0.00 -0.00 -0.37 0.00 0.00 0.01 0.01 0.01 0.00 0.00 -0.15 Lg3(40x80 Milieu -0.78 -0.57 -0.60 -0.57 -0.23 Lg3(40x80 [3/4] -0.58 -0.43 -0.45 -0.43 -0.18 Lg3(40x80 Fin -0.00 -0.00 -0.00 -0.00 0.00 Ms (KN.m ) 83.3 -347. 2 -418. 2 -212. 8 274.9 274.9 105.8 -45.4 105.8 274.9 274.9 -212. 8 -418. 2 -347. 2 83.3 Mfv (KN.m) Mfi (KN.m) 116.7 130.2 98.7 103.4 130.2 103.4 124.1 101.2 121.5 117.3 134.2 114.4 134.2 117.3 121.5 124.5 100.3 98.9 104.8 99.5 104.8 98.9 100.3 101.4 130.2 103.4 130.2 103.4 116.1 98.5 Dimensions (m) Béton Coffrage L r b m3 m² FONDATIONS RADIER GEENERAL 6.66 0.80 0.40 2.130 11.06 FONDATIONS RADIER GEENERAL 2.96 0.80 0.40 0.947 4.42 FONDATIONS RADIER GEENERAL 6.66 0.80 0.40 2.130 11.06 Ratio kg/m3 124.6 144.8 99.9 XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Lg1(40x80 Lg2(40x80 Lg3(40x80 Total acier : 615.2 kg Total béton : 5.21 m3 Total coffrage : 26.54 m² Ratio moyen : 118.17 Kg/m3 Fi moyen : 10.99 mm Prix total : 2656 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique T A A A TRAVEE N LIBELLE VALEUR LIMITE Lg1(40x80 1 Pas de d’erreur Lg2(40x80 1 Pas de d’erreur Lg3(40x80 1 Pas de d’erreur Note de calcul 03/09/2026 18h45 23 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Arche 2025 - Poutre BAEL SP0 © GRAITEC PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg20(75x60)à Lg21(75x60) Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg20(75 Lg21(75 2.90 2.90 0.40 0.20 0.20 0.40 0.60 0.60 0.75 0.75 0.75 0.75 Table gauche Table droite HG BG HSUPG HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg20(75x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Q 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 Note de calcul 03/09/2026 18h45 Intensi té 1.04 x l -0.20 3.21 DECA L - 17.58 -0.20 3.21 - 24 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Travée Lg21(75x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Intensit x é 1.04 -0.10 Q 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 17.58 -0.10 l 3.21 DECA L - 3.21 - III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Lg20(75x6 Lg21(75x6 Mu -4.30 -18.96 En Travée : Travée Lg20(75x6 Lg21(75x6 Note de calcul 03/09/2026 18h45 Appui gauche Ms Ma -3.17 -0.00 -13.92 -0.00 Mu 19.94/ -0.00 19.94/ -0.00 Vu 20.98 31.85 Mu -18.96 -4.30 Appui droit Ms Ma -13.92 -0.00 -3.17 -0.00 Travée (bas/haut) Ms Ma 14.68/ -0.00 -0.00/ -0.00 14.68/ -0.00 -0.00/ -0.00 Vu -31.85 -20.98 X 1.22/ 1.45 1.68/ 1.45 25 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Appui gauche Sb Sat 1.404 97.38 4.776 226.31 Lg20(75x6 Lg21(75x6 MPa 14.167 Appui droit Sb Sat 4.776 226.31 1.404 97.38 MPa Sb 5.194 5.194 Travée Sat 235.86 235.86 X 1.22 1.68 VI) Aciers longitudinaux Travée Haut. utile Calc. 0.524 0.524 Lg20(75x6 Lg21(75x6 Appui gauche Calcul Réel 2.48 6.28 11.43 12.32 Appui droit Calcul Réel 11.43 12.32 2.48 6.28 Travée Calcul Réel 12.08 12.32 12.08 12.32 VII) Aciers transversaux Travée Maximum cm²/ml 15.24 15.24 Lg20(75x6 Lg21(75x6 Appui gauche cm²/ml 10.03 15.24 Appui droit cm²/ml 15.24 10.03 VIII) Aciers de glissement Trav. Lg20(75 Lg21(75 Appui gauche A Reel A Mini s Béton s Maxi a 12.32 7.38 2.52 13.333 0.34 12.32 1.19 8.49 13.333 0.14 Appui droit A Reel A Mini s Béton s Maxi a 12.32 1.19 8.49 13.333 0.14 12.32 7.38 2.52 13.333 0.34 IX) Appuis Travée Lg20(75x6 Lg21(75x6 Vu 21.0 31.9 Appui gauche ToU ToU Limite 0.524 2.500 0.795 2.500 Vu 31.9 21.0 Appui droit ToU ToU Limite 0.795 2.500 0.524 2.500 X) Réactions aux appuis par cas de charges Travée Lg20(75x6 Lg21(75x6 1 - Charges permanentes 1 Appui gauche (T) -22.755 -63.169 Travée Lg20(75x6 Lg21(75x6 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -1.133 -3.776 -3.776 -1.133 Travée Lg20(75x6 Lg21(75x6 Appui gauche (T) -32.418 -90.943 Travée Lg20(75x6 Lg21(75x6 Appui gauche (T) -23.887 -66.946 Appui droit (T) -63.169 -22.755 Max ELU Appui droit (T) -90.943 -32.418 Max ELS Note de calcul 03/09/2026 18h45 Appui droit (T) -66.946 -23.887 26 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Max ELUA Travée Lg20(75x6 Lg21(75x6 Appui gauche (T) - Appui droit (T) - XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Lg20(75x6 Lg20(75x6 Début [1/4] -0.00 -0.09 -0.00 -0.07 -0.00 -0.07 -0.00 -0.07 0.00 -0.03 Lg20(75x6 Milieu -0.12 -0.09 -0.10 -0.09 -0.04 Lg20(75x6 [3/4] Lg20(75x6 Fin Lg21(75x6 Début Lg21(75x6 [1/4] Lg21(75x6 Milieu -0.07 -0.00 -0.00 -0.07 -0.12 -0.05 -0.00 -0.00 -0.05 -0.09 -0.06 -0.00 -0.00 -0.06 -0.10 -0.05 -0.00 -0.00 -0.05 -0.09 -0.02 0.00 0.00 -0.02 -0.04 Lg21(75x6 [3/4] -0.09 -0.07 -0.07 -0.07 -0.03 Lg21(75x6 Fin -0.00 -0.00 -0.00 -0.00 0.00 Ms (KN.m ) 31.0 -120. 4 -138. 7 -54.8 136.5 136.5 -54.8 -138. 7 -120. 4 31.0 Mfv (KN.m) Mfi (KN.m) 110.6 110.6 99.9 99.9 110.6 99.9 113.2 112.5 112.5 113.2 110.6 100.8 100.6 100.6 100.8 99.9 110.6 99.9 110.6 99.9 Dimensions (m) Béton Coffrage L r b m3 m² Lg20(75x60) FONDATIONS RADIER GEENERAL 3.40 0.60 0.75 1.532 5.66 Lg21(75x60) FONDATIONS RADIER GEENERAL 3.40 0.60 0.75 1.532 5.66 Ratio kg/m3 72.8 60.1 XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Total acier : 203.6 kg Total béton : 3.06 m3 Total coffrage : 11.33 m² Ratio moyen : 66.43 Kg/m3 Fi moyen : 10.32 mm Prix total : 1121 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique TRAVEE N LIBELLE T A Lg20(75x6 1 Pas d'erreur détectée A Lg21(75x6 1 Pas d'erreur détectée Note de calcul 03/09/2026 18h45 VALEUR LIMITE 27 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Arche 2025 - Poutre BAEL SP0 © GRAITEC PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg22.1 Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg22.1 7.74 0.40 0.40 0.80 0.50 0.50 Table gauche Table droite HG BG HSUPG HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg22.1 1) Charges réparties Charge Nom de charge/Cas de charge 1 G 1 - Charges permanentes 1 2 Q 2 - Surcharges d'exploitation 1 Intensité 6.10 x -0.20 l 8.14 DECAL - 0.33 -0.20 8.14 - III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Note de calcul 03/09/2026 18h45 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q 28 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Lg22.1 Mu -11.32 Appui gauche Ms Ma -8.35 -0.00 En Travée : Travée Appui droit Ms Ma -8.35 -0.00 Mu -11.32 Travée (bas/haut) Ms Ma 55.64/ -0.00 -0.00/ -0.00 Mu 75.49/ -0.00 Lg22.1 Vu 33.19 Vu -33.19 X 3.87/ 3.87 V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Appui gauche Sb Sat 2.951 213.72 Lg22.1 MPa 14.167 Appui droit Sb Sat 2.947 213.72 MPa Sb 11.012 Travée Sat 235.91 X 3.87 VI) Aciers longitudinaux Travée Haut. utile Calc. 0.712 Lg22.1 Appui gauche Calcul Réel 4.92 5.50 Appui droit Calcul Réel 4.92 5.50 Travée Calcul Réel 35.63 37.38 VII) Aciers transversaux Travée Maximum cm²/ml 11.68 Lg22.1 Appui gauche cm²/ml 11.68 Appui droit cm²/ml 11.68 VIII) Aciers de glissement Trav. Lg22.1 Appui gauche A Reel A Mini s Béton s Maxi a 11.09 8.80 4.50 13.333 0.34 Appui droit A Reel A Mini s Béton s Maxi a 11.22 8.80 4.50 13.333 0.34 IX) Appuis Travée Lg22.1 Vu 33.2 Appui gauche ToU ToU Limite 0.914 2.500 Vu 33.2 Appui droit ToU ToU Limite 0.914 2.500 X) Réactions aux appuis par cas de charges Travée Lg22.1 1 - Charges permanentes 1 Appui gauche (T) -27.478 Travée Lg22.1 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -1.277 -1.277 Travée Lg22.1 Appui gauche (T) -39.011 Travée Lg22.1 Appui gauche (T) -28.755 Appui droit (T) -27.478 Max ELU Appui droit (T) -39.011 Max ELS Note de calcul 03/09/2026 18h45 Appui droit (T) -28.755 29 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Max ELUA Travée Lg22.1 Appui gauche (T) - Appui droit (T) - XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Lg22.1 Lg22.1 Début [1/4] -0.00 -1.15 -0.00 -0.84 -0.00 -0.89 -0.00 -0.84 0.00 -0.36 Lg22.1 Milieu -1.63 -1.19 -1.25 -1.19 -0.50 Lg22.1 [3/4] -1.15 -0.84 -0.89 -0.84 -0.36 Lg22.1 Fin -0.00 -0.00 -0.00 -0.00 0.00 Ms (KN.m ) 81.8 -409. 2 -545. 7 -409. 2 81.8 Mfv (KN.m) Mfi (KN.m) 132.7 166.0 118.9 130.3 166.0 130.3 166.0 130.3 132.9 119.0 Coffrage m² 16.25 Ratio kg/m3 104.3 XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Lg22.1 Dimensions (m) L r b 8.54 0.80 0.50 FONDATIONS RADIER GEENERAL Béton m3 3.416 Total acier : 356.4 kg Total béton : 3.42 m3 Total coffrage : 16.25 m² Ratio moyen : 104.34 Kg/m3 Fi moyen : 10.80 mm Prix total : 1616 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique TRAVEE T A Lg22.1 Note de calcul 03/09/2026 18h45 N LIBELLE VALEUR LIMITE 1 Pas d'erreur détectée 30 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN © GRAITEC Arche 2025 - Poutre BAEL SP0 PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg22(50x8 Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg22(50 7.74 0.40 0.40 0.80 0.50 0.50 Table gauche Table droite HG BG HSUPG HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg22(50x8 1) Charges réparties Charge Nom de charge/Cas de charge 1 Q 2 - Surcharges d'exploitation 1 2 G 1 - Charges permanentes 1 Intensité 0.45 x -0.20 l 8.14 DECAL - 8.04 -0.20 8.14 - III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Note de calcul 03/09/2026 18h45 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q 31 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Mu -14.47 Lg22(50x8 Appui gauche Ms Ma -10.66 -0.00 En Travée : Travée Appui droit Ms Ma -10.66 -0.00 Mu -14.47 Travée (bas/haut) Ms Ma 71.07/ -0.00 -0.00/ -0.00 Mu 96.45/ -0.00 Lg22(50x8 Vu 42.16 Vu -42.16 X 3.87/ 3.87 V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Appui gauche Sb Sat 2.326 88.66 Lg22(50x8 MPa 14.167 Appui droit Sb Sat 2.323 88.65 MPa Sb 12.627 Travée Sat 245.49 X 3.87 VI) Aciers longitudinaux Travée Haut. utile Calc. 0.712 Lg22(50x8 Appui gauche Calcul Réel 6.31 17.72 Appui droit Calcul Réel 6.31 17.72 Travée Calcul Réel 46.36 46.40 VII) Aciers transversaux Travée Maximum cm²/ml 14.84 Lg22(50x8 Appui gauche cm²/ml 14.84 Appui droit cm²/ml 14.84 VIII) Aciers de glissement Trav. Lg22(50 Appui gauche A Reel A Mini s Béton s Maxi a 15.53 11.24 5.75 13.333 0.34 Appui droit A Reel A Mini s Béton s Maxi a 15.65 11.24 5.75 13.333 0.34 IX) Appuis Travée Lg22(50x8 Vu 42.2 Appui gauche ToU ToU Limite 1.161 2.500 Vu 42.2 Appui droit ToU ToU Limite 1.161 2.500 X) Réactions aux appuis par cas de charges Travée Lg22(50x8 1 - Charges permanentes 1 Appui gauche (T) -34.986 Travée Lg22(50x8 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -1.742 -1.742 Travée Lg22(50x8 Appui gauche (T) -49.844 Appui droit (T) -34.986 Max ELU Note de calcul 03/09/2026 18h45 Appui droit (T) -49.844 32 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Max ELS Travée Lg22(50x8 Appui gauche (T) -36.728 Travée Lg22(50x8 Appui gauche (T) - Appui droit (T) -36.728 Max ELUA Appui droit (T) - XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Lg22(50x8 Lg22(50x8 Début [1/4] -0.00 -1.29 -0.00 -0.95 -0.00 -1.00 -0.00 -0.95 0.00 -0.39 Lg22(50x8 Milieu -1.82 -1.34 -1.41 -1.34 -0.55 Lg22(50x8 [3/4] -1.29 -0.95 -1.00 -0.95 -0.39 Lg22(50x8 Fin -0.00 -0.00 -0.00 -0.00 0.00 Ms (KN.m ) 104.5 -522. 7 -696. 9 -522. 7 104.5 Mfv (KN.m) Mfi (KN.m) 146.7 180.5 123.7 135.1 180.5 135.1 180.5 135.1 146.9 123.8 Dimensions (m) Béton Coffrage L r b m3 m² FONDATIONS RADIER GEENERAL 8.54 0.80 0.50 3.416 16.25 Ratio kg/m3 148.6 XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Lg22(50x8 Total acier : 507.5 kg Total béton : 3.42 m3 Total coffrage : 16.25 m² Ratio moyen : 148.56 Kg/m3 Fi moyen : 11.56 mm Prix total : 1869 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique TRAVEE N LIBELLE T A Lg22(50x8 1 Pas d'erreur détectée Note de calcul 03/09/2026 18h45 VALEUR LIMITE 33 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN © GRAITEC Arche 2025 - Poutre BAEL SP0 PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg23(40x60)à Lg25(40x60) Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg23(40 Lg24(40 Lg25(40 1.90 2.94 1.90 0.40 0.40 0.40 0.40 0.40 0.40 0.60 0.60 0.60 0.40 0.40 0.40 0.40 0.40 0.40 Table gauche Table droite HG BG HSUPG HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg23(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Q 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 Note de calcul 03/09/2026 18h45 Intensité x l 1.19 -0.20 2.30 DECA L - 19.28 -0.20 2.30 - 34 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Travée Lg24(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Intensité x l 1.19 -0.20 3.34 DECA L - 19.28 -0.20 3.34 - Intensité x l 1.19 -0.20 2.30 DECA L - 19.28 -0.20 2.30 - Q 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 Travée Lg25(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Q 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Mu Lg23(40x60) -2.01 Lg24(40x60) -12.4 0 Lg25(40x60) -12.4 0 Appui gauche Ms Ma -1.48 -0.00 -9.09 -0.00 Vu 8.44 28.27 Mu -12.40 -12.40 Appui droit Ms Ma -9.09 -0.00 -9.09 -0.00 Vu -18.57 -28.27 -9.09 18.57 -2.01 -1.48 -8.44 -0.00 En Travée : Travée Lg23(40x60) Lg24(40x60) Lg25(40x60) Travée (bas/haut) Ms Ma 5.76/ -0.00 -0.00/ -0.00 13.91/ -0.00 -0.00/ -0.00 5.76/ -0.00 -0.00/ -0.00 Mu 7.85/ -0.00 18.88/ -0.00 7.85/ -0.00 -0.00 X 0.74/ 0.95 1.47/ 1.47 1.16/ 0.95 V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Appui gauche Sb Sat Lg23(40x60) 1.158 72.94 Lg24(40x60) 5.405 237.61 Lg25(40x60) 5.571 237.68 VI) Aciers longitudinaux Travée Lg23(40x60) Lg24(40x60) Lg25(40x60) Note de calcul 03/09/2026 18h45 Haut. utile Calc. 0.524 0.524 0.524 Appui droit Sb Sat 5.571 237.68 5.405 237.61 1.158 72.94 Appui gauche Calcul Réel 1.15 3.93 7.51 7.70 7.51 7.70 MPa 14.167 MPa Sb 4.003 7.201 4.003 Appui droit Calcul Réel 7.51 7.70 7.51 7.70 1.15 3.93 Travée Sat 200.23 214.81 200.23 X 0.74 1.47 1.16 Travée Calcul Réel 4.68 5.65 11.75 13.35 4.68 5.65 35 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN VII) Aciers transversaux Travée Maximum cm²/ml 8.88 13.52 8.88 Lg23(40x60) Lg24(40x60) Lg25(40x60) Appui gauche cm²/ml 4.03 13.52 8.88 Appui droit cm²/ml 8.88 13.52 4.03 VIII) Aciers de glissement Trav. Lg23(40 Lg24(40 Lg25(40 Appui gauche A Reel A Mini s Béton s Maxi a 5.65 4.78 3.06 13.333 0.34 7.70 3.60 6.09 13.333 0.34 5.65 1.68 4.86 13.333 0.34 Appui droit A Reel A Mini s Béton s Maxi a 5.65 1.68 4.86 13.333 0.34 7.70 3.60 6.09 13.333 0.34 5.65 4.78 3.06 13.333 0.34 IX) Appuis Travée Lg23(40x60) Lg24(40x60) Lg25(40x60) Vu 8.4 28.3 18.6 Appui gauche ToU ToU Limite 0.395 2.500 1.323 2.500 0.869 2.500 Vu 18.6 28.3 8.4 Appui droit ToU ToU Limite 0.869 2.500 1.323 2.500 0.395 2.500 X) Réactions aux appuis par cas de charges Travée Lg23(40x60) Lg24(40x60) Lg25(40x60) 1 - Charges permanentes 1 Appui gauche (T) -14.538 -52.458 -52.458 Travée Lg23(40x60) Lg24(40x60) Lg25(40x60) 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -0.730 -3.280 -3.280 -3.280 -3.280 -0.730 Travée Lg23(40x60) Lg24(40x60) Lg25(40x60) Max ELU Appui gauche (T) -20.722 -75.739 -75.739 Appui droit (T) -75.739 -75.739 -20.722 Travée Lg23(40x60) Lg24(40x60) Lg25(40x60) Max ELS Appui gauche (T) -15.268 -55.738 -55.738 Appui droit (T) -55.738 -55.738 -15.268 Travée Lg23(40x60) Lg24(40x60) Lg25(40x60) Max ELUA Appui gauche (T) - Appui droit (T) - Note de calcul 03/09/2026 18h45 Appui droit (T) -52.458 -52.458 -14.538 36 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Ms (KN.m ) 14.5 -49.3 -51.9 Mfv (KN.m) Mfi (KN.m) Lg23(40x60) Lg23(40x60) Lg23(40x60) Début [1/4] Milie u [3/4] Fin Début [1/4] Milie u [3/4] Fin Début [1/4] Milie u [3/4] Fin -0.00 -0.01 -0.02 -0.00 -0.00 -0.01 -0.00 -0.01 -0.01 -0.00 -0.00 -0.01 0.00 -0.01 -0.02 58.3 58.3 58.3 53.0 53.0 53.0 -0.01 -0.00 -0.00 -0.13 -0.19 -0.00 -0.00 -0.00 -0.10 -0.14 -0.01 -0.00 -0.00 -0.10 -0.15 -0.00 -0.00 -0.00 -0.10 -0.14 -0.01 0.00 0.00 -0.03 -0.05 61.0 60.8 61.7 67.0 65.8 54.0 53.9 54.2 56.0 55.6 -0.03 0.00 0.00 -0.01 -0.02 -8.0 89.2 89.2 -80.6 -136. 4 -80.6 89.2 89.2 -8.0 -51.9 -0.13 -0.00 -0.00 -0.01 -0.02 -0.10 -0.00 -0.00 -0.00 -0.01 -0.10 -0.00 -0.00 -0.01 -0.01 -0.10 -0.00 -0.00 -0.00 -0.01 66.9 61.7 60.8 61.0 58.3 55.9 54.2 53.9 54.0 53.0 -0.01 -0.00 -0.00 -0.00 -0.01 -0.00 -0.00 -0.00 -0.01 0.00 -49.3 14.5 58.3 58.3 53.0 53.0 Dimensions (m) Béton Coffrage L r b m3 m² Lg23(40x60)FONDATIONS RADIER GEENERAL 2.50 0.60 0.40 0.600 3.04 Lg24(40x60)FONDATIONS RADIER GEENERAL 3.34 0.60 0.40 0.802 4.70 Lg25(40x60)FONDATIONS RADIER GEENERAL 2.50 0.60 0.40 0.600 3.04 Ratio kg/m3 81.4 104.6 59.6 Lg23(40x60) Lg23(40x60) Lg24(40x60) Lg24(40x60) Lg24(40x60) Lg24(40x60) Lg24(40x60) Lg25(40x60) Lg25(40x60) Lg25(40x60) Lg25(40x60) Lg25(40x60) XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Total acier : 168.4 kg Total béton : 2.00 m3 Total coffrage : 10.78 m² Ratio moyen : 84.15 Kg/m3 Fi moyen : 10.45 mm Prix total : 931 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique T A A A TRAVEE N Lg23(40x60) Lg24(40x60) Lg25(40x60) 1 1 1 Note de calcul 03/09/2026 18h45 LIBELLE VALEUR LIMITE Pas d'erreur détectée Pas d'erreur détectée Pas d'erreur détectée 37 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN © GRAITEC Arche 2025 - Poutre BAEL SP0 PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg26(40x75)à Lg26.1 Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg26(40 Lg26.1 3.37 3.37 0.40 0.40 0.40 0.40 0.75 0.75 0.40 0.40 0.40 0.40 Table gauche Table droite HG BG HSUPG HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg26(40x75) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Q 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 Intensité x l 1.40 -0.20 3.77 DECA L - 22.57 -0.20 3.77 - Intensité x l 1.40 -0.20 3.77 DECA L - 22.57 -0.20 3.77 - Travée Lg26.1 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Q 2 - Surcharges d'exploitation 1 G 1 - Charges permanentes 1 Note de calcul 03/09/2026 18h45 38 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Mu Lg26(40x7 -7.26 Lg26.1 -32.03 Appui gauche Ms Ma -5.34 -0.00 -23.51 -0.00 En Travée : Travée Appui droit Ms Ma -23.51 -0.00 -5.34 -0.00 Mu -32.03 -7.26 Travée (bas/haut) Ms Ma 24.74/ -0.00 -0.00/ -0.00 24.74/ -0.00 -0.00/ -0.00 Mu 33.63/ -0.00 33.63/ -0.00 Lg26(40x7 Lg26.1 Vu 28.76 44.07 Vu -44.07 -28.76 X 1.42/ 1.69 1.95/ 1.69 V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Appui gauche Sb Sat 2.771 205.93 7.636 228.60 Lg26(40x7 Lg26.1 MPa 14.167 Appui droit Sb Sat 7.636 228.60 2.776 205.92 MPa Sb 8.127 8.127 Travée Sat 238.94 238.94 X 1.42 1.95 VI) Aciers longitudinaux Travée Haut. utile Calc. 0.665 0.665 Lg26(40x7 Lg26.1 Appui gauche Calcul Réel 3.35 3.93 15.65 16.96 Appui droit Calcul Réel 15.65 16.96 3.35 3.93 Travée Calcul Réel 16.53 16.96 16.53 16.96 VII) Aciers transversaux Travée Maximum cm²/ml 16.61 16.61 Lg26(40x7 Lg26.1 Appui gauche cm²/ml 10.84 16.61 Appui droit cm²/ml 16.61 10.84 VIII) Aciers de glissement Trav. Lg26(40 Lg26.1 Appui gauche A Reel A Mini s Béton s Maxi a 11.67 10.72 6.85 13.333 0.34 5.65 2.84 9.53 13.333 0.34 Appui droit A Reel A Mini s Béton s Maxi a 5.65 2.84 9.53 13.333 0.34 11.47 10.72 6.85 13.333 0.34 IX) Appuis Travée Lg26(40x7 Lg26.1 Note de calcul 03/09/2026 18h45 Vu 28.8 44.1 Appui gauche ToU ToU Limite 1.060 2.500 1.625 2.500 Vu 44.1 28.8 Appui droit ToU ToU Limite 1.625 2.500 1.060 2.500 39 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN X) Réactions aux appuis par cas de charges Travée Lg26(40x7 Lg26.1 1 - Charges permanentes 1 Appui gauche (T) -32.909 -91.360 Travée Lg26(40x7 Lg26.1 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -1.769 -5.898 -5.898 -1.769 Travée Lg26(40x7 Lg26.1 Appui gauche (T) -47.081 -132.182 Travée Lg26(40x7 Lg26.1 Appui gauche (T) -34.679 -97.258 Travée Lg26(40x7 Lg26.1 Appui gauche (T) - Appui droit (T) -91.360 -32.909 Max ELU Appui droit (T) -132.182 -47.081 Max ELS Appui droit (T) -97.258 -34.679 Max ELUA Appui droit (T) - XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Lg26(40x7 Lg26(40x7 Début [1/4] -0.00 -0.17 -0.00 -0.13 -0.00 -0.14 -0.00 -0.13 0.00 -0.05 Lg26(40x7 Milieu -0.22 -0.17 -0.18 -0.17 -0.06 Lg26(40x7 [3/4] Lg26(40x7 Fin Lg26.1 Début Lg26.1 [1/4] Lg26.1 Milieu -0.13 -0.00 -0.00 -0.13 -0.22 -0.10 -0.00 -0.00 -0.10 -0.17 -0.11 -0.00 -0.00 -0.11 -0.18 -0.10 -0.00 -0.00 -0.10 -0.17 -0.04 0.00 0.00 -0.04 -0.06 Lg26.1 [3/4] -0.17 -0.13 -0.14 -0.13 -0.05 Lg26.1 Fin -0.00 -0.00 -0.00 -0.00 0.00 Note de calcul 03/09/2026 18h45 Ms (KN.m ) 52.4 -202. 9 -233. 8 -92.5 230.5 230.5 -92.5 -233. 8 -202. 9 52.4 Mfv (KN.m) Mfi (KN.m) 96.5 103.3 84.7 87.0 103.3 87.0 110.7 103.7 103.7 110.7 103.3 89.5 87.1 87.1 89.5 87.0 103.3 87.0 96.2 84.6 40 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Dimensions (m) Béton Coffrage L r b m3 m² Lg26(40x75) FONDATIONS RADIER GEENERAL 3.97 0.75 0.40 1.191 6.40 Lg26.1 FONDATIONS RADIER GEENERAL 3.97 0.75 0.40 1.191 6.40 Ratio kg/m3 118.8 87.2 Total acier : 245.3 kg Total béton : 2.38 m3 Total coffrage : 12.81 m² Ratio moyen : 102.97 Kg/m3 Fi moyen : 10.23 mm Prix total : 1182 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique TRAVEE N LIBELLE T A Lg26(40x7 1 Pas d'erreur détectée A Lg26.1 1 Pas d'erreur détectée Note de calcul 03/09/2026 18h45 VALEUR LIMITE 41 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN © GRAITEC Arche 2025 - Poutre BAEL SP0 PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg27(40x60)à Lg29(40x60) Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg27(40 Lg28(40 Lg29(40 1.88 3.58 1.88 0.40 0.40 0.40 0.40 0.40 0.40 0.60 0.60 0.60 0.40 0.40 0.40 0.40 0.40 0.40 Table gauche Table droite HG BG HSUPG HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg27(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 Note de calcul 03/09/2026 18h45 Intensité x l 13.66 -0.20 2.28 DECA L - 0.81 -0.20 2.28 - 42 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Travée Lg28(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 Intensité x l 13.66 -0.20 3.98 DECA L - 0.81 -0.20 3.98 - Intensité x l 13.66 -0.20 2.28 DECA L - 0.81 -0.20 2.28 - Travée Lg29(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Lg27(40x60) Lg28(40x60) Lg29(40x60) Mu -1.88 -12.50 -12.50 En Travée : Travée Lg27(40x60) Lg28(40x60) Lg29(40x60) Appui gauche Ms Ma -1.38 -0.00 -9.17 -0.00 -9.17 -0.00 Mu 4.22/ -0.00 20.49/ -0.00 4.22/ -0.00 Vu 4.12 26.86 15.18 Appui droit Ms Ma -9.17 -0.00 -9.17 -0.00 -1.38 -0.00 Mu -12.50 -12.50 -1.88 Travée (bas/haut) Ms Ma 3.09/ -0.00 -0.00/ -0.00 15.11/ -0.00 -0.00/ -0.00 3.09/ -0.00 -0.00/ -0.00 Vu -15.18 -26.86 -4.12 X 0.64/ 0.94 1.79/ 1.79 1.24/ 0.94 V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Appui gauche Sb Sat 1.105 67.90 5.453 239.73 5.774 239.91 Lg27(40x60) Lg28(40x60) Lg29(40x60) Appui droit Sb Sat 5.774 239.90 5.453 239.73 1.105 67.90 MPa 14.167 MPa Sb 2.481 7.824 2.481 Travée Sat 152.51 233.39 152.51 X 0.64 1.79 1.24 VI) Aciers longitudinaux Travée Lg27(40x60) Lg28(40x60) Lg29(40x60) Haut. utile Calc. 0.524 0.524 0.524 Note de calcul 03/09/2026 18h45 Appui gauche Calcul Réel 1.07 3.93 7.58 7.70 7.58 7.70 Appui droit Calcul Réel 7.58 7.70 7.58 7.70 1.07 3.93 Travée Calcul Réel 2.46 3.93 12.79 13.35 2.46 3.93 43 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN VII) Aciers transversaux Travée Maximum cm²/ml 7.26 12.84 7.26 Lg27(40x60) Lg28(40x60) Lg29(40x60) Appui gauche cm²/ml 3.20 12.84 7.26 Appui droit cm²/ml 7.26 12.84 3.20 VIII) Aciers de glissement Trav. Lg27(40 Lg28(40 Lg29(40 Appui gauche A Reel A Mini s Béton s Maxi a 3.93 2.96 1.89 13.333 0.34 7.70 2.30 5.29 13.333 0.34 3.93 0.00 3.73 13.333 0.34 Appui droit A Reel A Mini s Béton s Maxi a 3.93 0.00 3.73 13.333 0.34 7.70 2.30 5.29 13.333 0.34 3.93 2.96 1.89 13.333 0.34 IX) Appuis Travée Lg27(40x60) Lg28(40x60) Lg29(40x60) Vu 4.1 26.9 15.2 Appui gauche ToU ToU Limite 0.193 2.500 1.257 2.500 0.710 2.500 Vu 15.2 26.9 4.1 Appui droit ToU ToU Limite 0.710 2.500 1.257 2.500 0.193 2.500 X) Réactions aux appuis par cas de charges Travée Lg27(40x60) Lg28(40x60) Lg29(40x60) 1 - Charges permanentes 1 Appui gauche (T) -8.939 -43.396 -43.396 Travée Lg27(40x60) Lg28(40x60) Lg29(40x60) 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -0.371 -2.601 -2.601 -2.601 -2.601 -0.371 Travée Lg27(40x60) Lg28(40x60) Lg29(40x60) Max ELU Appui gauche (T) -12.625 -62.486 -62.486 Appui droit (T) -62.486 -62.486 -12.625 Travée Lg27(40x60) Lg28(40x60) Lg29(40x60) Max ELS Appui gauche (T) -9.311 -45.997 -45.997 Appui droit (T) -45.997 -45.997 -9.311 Travée Lg27(40x60) Lg28(40x60) Lg29(40x60) Max ELUA Appui gauche (T) - Appui droit (T) - Note de calcul 03/09/2026 18h45 Appui droit (T) -43.396 -43.396 -8.939 44 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Ms (KN.m) Mfv (KN.m) Mfi (KN.m) Lg27(40x60) Début -0.00 -0.00 -0.00 -0.00 0.00 13.5 56.5 52.4 Lg27(40x60) [1/4] -0.01 -0.00 -0.00 -0.00 -0.00 -28.2 56.5 52.4 Lg27(40x60) Milieu -0.01 -0.00 -0.00 -0.00 -0.00 -23.7 56.5 52.4 Lg27(40x60) Lg27(40x60) Lg28(40x60) Lg28(40x60) Lg28(40x60) [3/4] Fin Début [1/4] Milie u [3/4] Fin Début [1/4] Milie u [3/4] Fin -0.00 -0.00 -0.00 -0.21 -0.32 0.00 -0.00 -0.00 -0.16 -0.24 0.00 -0.00 -0.00 -0.17 -0.25 0.00 -0.00 -0.00 -0.16 -0.24 -0.00 0.00 0.00 -0.06 -0.09 -0.21 -0.00 -0.00 -0.00 -0.01 -0.16 -0.00 -0.00 0.00 -0.00 -0.17 -0.00 -0.00 0.00 -0.00 -0.16 -0.00 -0.00 0.00 -0.00 -0.01 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 64.1 60.1 61.7 65.8 65.8 55.0 53.7 54.2 55.6 55.6 -0.06 0.00 0.00 -0.00 -0.00 20.1 90.0 90.0 -89.0 -148. 2 -89.0 90.0 90.0 20.1 -23.7 65.8 61.7 60.1 64.1 56.5 55.6 54.2 53.7 55.0 52.4 -0.00 0.00 -28.2 13.5 56.5 56.5 52.4 52.4 Dimensions (m) Béton Coffrage L r b m3 m² Lg27(40x60)FONDATIONS RADIER GEENERAL 2.48 0.60 0.40 0.595 3.01 Lg28(40x60)FONDATIONS RADIER GEENERAL 3.98 0.60 0.40 0.955 5.73 Lg29(40x60)FONDATIONS RADIER GEENERAL 2.48 0.60 0.40 0.595 3.01 Ratio kg/m3 75.6 99.9 53.6 Lg28(40x60) Lg28(40x60) Lg29(40x60) Lg29(40x60) Lg29(40x60) Lg29(40x60) Lg29(40x60) XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Total acier : 172.4 kg Total béton : 2.15 m3 Total coffrage : 11.74 m² Ratio moyen : 80.33 Kg/m3 Fi moyen : 10.27 mm Prix total : 992 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique T A A A TRAVEE N Lg27(40x60) Lg28(40x60) Lg29(40x60) 1 1 1 Note de calcul 03/09/2026 18h45 LIBELLE VALEUR LIMITE Pas d'erreur détectée Pas d'erreur détectée Pas d'erreur détectée 45 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN © GRAITEC Arche 2025 - Poutre BAEL SP0 PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg30(40x60)à Lg32(40x60) Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg30(40 Lg31(40 Lg32(40 1.88 3.58 1.88 0.40 0.40 0.40 0.40 0.40 0.40 0.60 0.60 0.60 0.40 0.40 0.40 0.40 0.40 0.40 Table gauche Table droite HG BG HSUPG HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg30(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 Note de calcul 03/09/2026 18h45 Intensité x l 8.04 -0.20 2.28 DECA L - 0.46 -0.20 2.28 - 46 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Travée Lg31(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Intensité x l 8.04 -0.20 3.98 DECA L - 0.46 -0.20 3.98 - Intensité x l 8.04 -0.20 2.28 DECA L - 0.46 -0.20 2.28 - G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 Travée Lg32(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Mu Lg30(40x60) -1.13 Lg31(40x60) -7.53 Lg32(40x60) -7.53 Appui gauche Ms Ma -0.83 -0.00 -5.53 -0.00 -5.53 -0.00 Vu 2.63 16.37 9.33 Appui droit Ms Ma -5.53 -0.00 -5.53 -0.00 -0.83 -0.00 Mu -7.53 -7.53 -1.13 Vu -9.33 -16.37 -2.63 En Travée : Travée Lg30(40x60) Lg31(40x60) Lg32(40x60) Travée (bas/haut) Ms Ma 1.86/ -0.00 -0.00/ -0.00 9.13/ -0.00 -0.00/ -0.00 1.86/ -0.00 -0.00/ -0.00 Mu 2.54/ -0.00 12.38/ -0.00 2.54/ -0.00 X 0.64/ 0.94 1.79/ 1.79 1.24/ 0.94 V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Lg30(40x60) Lg31(40x60) Lg32(40x60) Appui gauche Sb Sat 0.666 40.92 3.909 194.33 3.909 194.33 Appui droit Sb Sat 3.909 194.32 3.909 194.32 0.666 40.92 MPa 14.167 MPa Sb 1.494 5.660 1.494 Travée Sat 91.86 233.00 91.86 X 0.64 1.79 1.24 VI) Aciers longitudinaux Travée Lg30(40x60) Lg31(40x60) Lg32(40x60) Note de calcul 03/09/2026 18h45 Haut. utile Calc. 0.524 0.524 0.524 Appui gauche Calcul Réel 0.64 3.93 4.47 5.65 4.47 5.65 Appui droit Calcul Réel 4.47 5.66 4.47 5.66 0.64 3.93 Travée Calcul Réel 1.85 3.93 7.54 7.85 1.85 3.93 47 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN VII) Aciers transversaux Travée Maximum cm²/ml 4.46 7.83 4.46 Lg30(40x60) Lg31(40x60) Lg32(40x60) Appui gauche cm²/ml 3.20 7.83 4.46 Appui droit cm²/ml 4.46 7.83 3.20 VIII) Aciers de glissement Trav. Lg30(40 Lg31(40 Lg32(40 Appui gauche A Reel A Mini s Béton s Maxi a 3.93 1.79 1.14 13.333 0.34 3.93 1.40 3.20 13.333 0.34 3.93 0.00 2.25 13.333 0.34 Appui droit A Reel A Mini s Béton s Maxi a 3.93 0.00 2.25 13.333 0.34 3.93 1.40 3.20 13.333 0.34 3.93 1.79 1.14 13.333 0.34 IX) Appuis Travée Lg30(40x60) Lg31(40x60) Lg32(40x60) Vu 2.6 16.4 9.3 Appui gauche ToU ToU Limite 0.123 2.500 0.766 2.500 0.436 2.500 Vu 9.3 16.4 2.6 Appui droit ToU ToU Limite 0.436 2.500 0.766 2.500 0.123 2.500 X) Réactions aux appuis par cas de charges Travée Lg30(40x60) Lg31(40x60) Lg32(40x60) 1 - Charges permanentes 1 Appui gauche (T) -5.416 -26.293 -26.293 Travée Lg30(40x60) Lg31(40x60) Lg32(40x60) 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -0.211 -1.477 -1.477 -1.477 -1.477 -0.211 Travée Lg30(40x60) Lg31(40x60) Lg32(40x60) Max ELU Appui gauche (T) -7.628 -37.712 -37.712 Appui droit (T) -37.712 -37.712 -7.628 Travée Lg30(40x60) Lg31(40x60) Lg32(40x60) Max ELS Appui gauche (T) -5.627 -27.771 -27.771 Appui droit (T) -27.771 -27.771 -5.627 Travée Lg30(40x60) Lg31(40x60) Lg32(40x60) Max ELUA Appui gauche (T) - Appui droit (T) - Note de calcul 03/09/2026 18h45 Appui droit (T) -26.293 -26.293 -5.416 48 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Mfv (KN.m) Mfi (KN.m) 0.00 Ms (KN.m ) 8.1 Lg30(40x60) Début -0.00 -0.00 -0.00 -0.00 56.5 52.4 Lg30(40x60) [1/4] -0.00 -0.00 -0.00 -0.00 -0.00 -17.0 56.5 52.4 Lg30(40x60) Milieu -0.00 -0.00 -0.00 -0.00 -0.00 -14.2 56.5 52.4 Lg30(40x60) Lg30(40x60) Lg31(40x60) Lg31(40x60) Lg31(40x60) [3/4] Fin Début [1/4] Milieu -0.00 -0.00 -0.00 -0.14 -0.22 -0.00 -0.00 -0.00 -0.11 -0.17 0.00 -0.00 -0.00 -0.12 -0.18 -0.00 -0.00 -0.00 -0.11 -0.17 -0.00 0.00 0.00 -0.04 -0.06 12.0 54.2 54.2 -53.8 -89.5 60.6 58.0 58.0 60.4 60.4 53.8 53.0 53.0 53.8 53.8 Lg31(40x60) Lg31(40x60) Lg32(40x60) Lg32(40x60) Lg32(40x60) [3/4] Fin Début [1/4] Milieu -0.14 -0.00 -0.00 -0.00 -0.00 -0.11 -0.00 -0.00 -0.00 -0.00 -0.12 -0.00 -0.00 0.00 -0.00 -0.11 -0.00 -0.00 -0.00 -0.00 -0.04 0.00 0.00 -0.00 -0.00 -53.8 54.2 54.2 12.0 -14.2 60.4 58.0 58.0 60.6 56.5 53.8 53.0 53.0 53.8 52.4 Lg32(40x60) Lg32(40x60) [3/4] Fin -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 -17.0 8.1 56.5 56.5 52.4 52.4 XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Dimensions (m) Béton Coffrage L r b m3 m² Lg30(40x60)FONDATIONS RADIER GEENERAL 2.48 0.60 0.40 0.595 3.01 Lg31(40x60)FONDATIONS RADIER GEENERAL 3.98 0.60 0.40 0.955 5.73 Lg32(40x60)FONDATIONS RADIER GEENERAL 2.48 0.60 0.40 0.595 3.01 Ratio kg/m3 66.1 70.1 53.6 Total acier : 138.2 kg Total béton : 2.15 m3 Total coffrage : 11.74 m² Ratio moyen : 64.41 Kg/m3 Fi moyen : 9.43 mm Prix total : 934 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique T A TRAVEE N Lg30(40x60) 1 Pas d'erreur détectée A Lg31(40x60) 1 Pas d'erreur détectée A Lg32(40x60) 1 Pas d'erreur détectée Note de calcul 03/09/2026 18h45 LIBELLE VALEUR LIMITE 49 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Arche 2025 - Poutre BAEL SP0 © GRAITEC PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg4(40x90) à Lg6(40x90) Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg4(40x Lg5(40x Lg6(40x 5.53 2.21 5.53 0.75 0.75 0.75 0.75 0.75 0.75 0.90 0.90 0.90 0.40 0.40 0.40 0.40 0.40 0.40 Table gauche Table droite HG BG HSUPG HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg4(40x90) Note de calcul 03/09/2026 18h45 50 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 Intensité x l 20.30 -0.38 6.28 DECA L - 1.21 -0.38 6.28 - Intensité x 37.00 1.11 DECA L - 2.00 1.11 - Travée Lg5(40x90) 1) Charges ponctuelles Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 2) Charges réparties Charge Nom de charge/Cas de charge 1 2 Intensité x l 20.30 -0.38 2.96 DECA L - 1.21 -0.38 2.96 - Intensité x l 20.30 -0.38 6.28 DECA L - 1.21 -0.38 6.28 - G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 Travée Lg6(40x90) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Lg4(40x90) Lg5(40x90) Lg6(40x90) Mu -17.55 -56.31 -56.31 En Travée : Travée Lg4(40x90) Lg5(40x90) Lg6(40x90) Note de calcul 03/09/2026 18h45 Appui gauche Ms Ma -12.92 -0.00 -41.29 -0.00 -41.29 -0.00 Mu 90.47/ -0.00 -0.00/ -9.93 90.47/ -0.00 Vu 53.41 40.55 71.27 Mu -56.31 -56.31 -17.55 Appui droit Ms Ma -41.29 -0.00 -41.29 -0.00 -12.92 -0.00 Travée (bas/haut) Ms Ma 66.65/ -0.00 -0.00/ -0.00 -0.00/ -7.03 -0.00/ -0.00 66.65/ -0.00 -0.00/ -0.00 Vu -71.27 -35.74 -53.41 X 2.43/ 2.77 0.00/ 1.11 3.10/ 2.77 51 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Appui gauche Sb Sat 3.364 208.47 9.189 247.27 8.301 241.41 Lg4(40x90) Lg5(40x90) Lg6(40x90) MPa 14.167 Appui droit Sb Sat 8.251 241.77 9.189 247.27 3.358 208.47 MPa Sb 12.499 0.000 12.499 Travée Sat 236.18 0.00 236.18 X 2.43 0.00 3.10 VI) Aciers longitudinaux Travée Lg4(40x90) Lg5(40x90) Lg6(40x90) Haut. utile Calc. 0.806 0.806 0.806 Appui gauche Calcul Réel 6.81 7.85 22.95 23.09 22.95 23.09 Appui droit Calcul Réel 22.95 23.09 22.95 23.09 6.81 7.85 Travée Calcul Réel 38.10 40.21 -0.00 3.93 38.10 40.21 VII) Aciers transversaux Travée Maximum cm²/ml 22.16 12.61 22.16 Lg4(40x90) Lg5(40x90) Lg6(40x90) Appui gauche cm²/ml 16.61 12.61 22.16 Appui droit cm²/ml 22.16 11.11 16.61 VIII) Aciers de glissement Trav. Lg4(40x Lg5(40x Lg6(40x Appui gauche A Reel A Mini s Béton s Maxi a 22.47 16.74 5.27 13.333 0.69 3.93 0.00 4.46 13.333 0.69 11.38 3.77 6.70 13.333 0.69 Appui droit A Reel A Mini s Béton s Maxi a 11.22 3.77 6.70 13.333 0.69 3.93 0.00 4.46 13.333 0.69 22.69 16.74 5.27 13.333 0.69 IX) Appuis Travée Lg4(40x90) Lg5(40x90) Lg6(40x90) Vu 53.4 40.5 71.3 Appui gauche ToU ToU Limite 1.625 2.500 1.233 2.500 2.168 2.500 Vu 71.3 35.7 53.4 Appui droit ToU ToU Limite 2.168 2.500 1.087 2.500 1.625 2.500 X) Réactions aux appuis par cas de charges Travée Lg4(40x90) Lg5(40x90) Lg6(40x90) 1 - Charges permanentes 1 Appui gauche (T) -51.833 -107.331 -107.331 Travée Lg4(40x90) Lg5(40x90) Lg6(40x90) 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) -2.752 -6.276 -6.276 -6.276 -6.276 -2.752 Note de calcul 03/09/2026 18h45 Appui droit (T) -107.331 -107.331 -51.833 52 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Max ELU Travée Lg4(40x90) Lg5(40x90) Lg6(40x90) Appui gauche (T) -74.102 -154.312 -154.312 Travée Lg4(40x90) Lg5(40x90) Lg6(40x90) Appui gauche (T) -54.585 -113.608 -113.608 Travée Lg4(40x90) Lg5(40x90) Lg6(40x90) Appui gauche (T) - Appui droit (T) -154.312 -154.312 -74.102 Max ELS Appui droit (T) -113.608 -113.608 -54.585 Max ELUA Appui droit (T) - XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Lg4(40x90) Lg4(40x90) Début [1/4] -0.00 -0.55 -0.00 -0.39 -0.00 -0.42 -0.00 -0.39 0.00 -0.17 Lg4(40x90) Milieu -0.73 -0.53 -0.56 -0.53 -0.23 Lg4(40x90) [3/4] -0.47 -0.34 -0.36 -0.34 -0.14 Lg4(40x90) Lg5(40x90) Lg5(40x90) Lg5(40x90) Lg5(40x90) Lg5(40x90) Lg6(40x90) Lg6(40x90) Fin Début [1/4] Milieu [3/4] Fin Début [1/4] -0.00 -0.00 0.02 0.03 0.02 -0.00 -0.00 -0.47 -0.00 -0.00 0.02 0.02 0.02 -0.00 -0.00 -0.34 -0.00 -0.00 0.02 0.02 0.02 -0.00 -0.00 -0.36 -0.00 -0.00 0.02 0.02 0.02 -0.00 -0.00 -0.34 0.00 0.00 0.01 0.01 0.01 0.00 0.00 -0.14 Lg6(40x90) Milieu -0.73 -0.53 -0.56 -0.53 -0.23 Lg6(40x90) [3/4] -0.55 -0.39 -0.41 -0.39 -0.17 Lg6(40x90) Fin -0.00 -0.00 -0.00 -0.00 0.00 Note de calcul 03/09/2026 18h45 Ms (KN.m ) 126.7 -531. 0 -641. 9 -332. 8 404.9 404.9 200.9 69.0 200.9 404.9 404.9 -332. 8 -641. 9 -531. 0 126.7 Mfv (KN.m) Mfi (KN.m) 156.0 176.8 127.7 135.0 176.8 135.0 182.0 136.4 159.4 151.6 174.1 206.5 174.1 151.6 159.0 182.7 128.8 126.3 134.1 145.6 134.1 126.3 128.7 136.6 176.8 135.0 176.8 135.0 156.3 127.8 53 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Lg4(40x90) FONDATIONS RADIER GEENERAL Lg5(40x90) FONDATIONS RADIER GEENERAL Lg6(40x90) FONDATIONS RADIER GEENERAL Dimensions (m) Béton Coffrage L r b m3 m² 6.66 0.90 0.40 2.396 12.17 Ratio kg/m3 153.1 2.96 0.90 0.40 1.066 4.86 134.1 6.66 0.90 0.40 2.396 12.17 122.7 Total acier : 803.6 kg Total béton : 5.86 m3 Total coffrage : 29.19 m² Ratio moyen : 137.20 Kg/m3 Fi moyen : 11.73 mm Prix total : 3148 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique T A TRAVEE Lg4(40x90) Lg5(40x90) Lg6(40x90) Note de calcul 03/09/2026 18h45 N LIBELLE VALEUR LIMITE 1 Pas d’erreur détectée 1 Pas d’erreur détectée 1 Pas d’erreur détectée 54 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN © GRAITEC Arche 2025 - Poutre BAEL SP0 PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN REGION DU TONKPI MAN STR 03 EXE 03/09/26 ECOLE D'INGENIEUR_BATIMENT 90 BUREAUX Date : le 03/09/2026 à 18h45 Localisation : FONDATIONS RADIER GEENERAL Travée Lg7(40x60)à Lg10(40x60) Poutres identiques : 1 Plan : NERVURE DE RADIER FERRAILLAGE I) Hypothèses générales Unités Longueur : Mètre Force : TonneForce Moment : T*m Contraintes : MegaPa. (N/mm²) Calculs selon le BAEL 91 Fc28 = 25.00 MPa Fe Longi = 500.00 MPa Fe Trans = 500.00 MPa Masse volumique du béton : 2.501 T/m3 Application des combinaisons supérieure à 24 h Résistance au feu = 0 H Fissuration préjudiciable Calcul en section en té Transmission directe pour effort tranchant Pas de dispositions au séisme. Reprise de bétonnage Enrobages : Bas = 0.0400 Haut = 0.0400 Latéral = 0.0400 Tolérance de section réelle : = 0.00 Prise en compte du poids propre sans celui de la table de compression II) Géométrie Trav. Portée Ag Ad H B0 B Lg7(40x Lg8(40x Lg9(40x Lg10(40 1.00 3.43 3.41 3.43 0.50 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.60 0.60 0.60 0.60 0.40 0.40 0.40 0.40 0.40 0.40 0.40 0.40 Table gauche HG BG HSUPG 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 Table droite HD BD HSUPD 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 III) Charges Travée Lg7(40x60) Note de calcul 03/09/2026 18h45 55 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 Intensité x l 12.33 -0.25 1.63 DECA L - 0.80 -0.25 1.63 - Intensité x l 12.33 -0.38 4.18 DECA L - 0.80 -0.38 4.18 - Intensité x l 12.33 -0.38 4.16 DECA L - 0.80 -0.38 4.16 - Intensité x l 12.33 -0.38 4.18 DECA L - 0.80 -0.38 4.18 - G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 Travée Lg8(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 Travée Lg9(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 Travée Lg10(40x60) 1) Charges réparties Charge Nom de charge/Cas de charge 1 2 G 1 - Charges permanentes 1 Q 2 - Surcharges d'exploitation 1 III-1) Combinaisons Code BAGMAX BAQ BAELS BAELU Num 1 2 101 102 Type Permanentes Exploitation Comb_Lin Comb_Lin Titre Charges permanentes 1 Surcharges d'exploitation 1 Gmax+Q 1.35Gmax+1.5Q IV) Sollicitations Sur Appui : Transmission directe pour effort tranchant Travée Mu Lg7(40x60) -1.54 Lg8(40x60) -10.2 5 Lg9(40x60) -12.2 9 Lg10(40x60) -15.5 1 Appui gauche Ms Ma -1.13 -0.00 -7.50 -0.00 Vu -8.42 22.70 Mu -10.25 -12.29 Appui droit Ms Ma -7.50 -0.00 -9.00 -0.00 Vu -9.23 -23.81 -9.00 -0.00 22.36 -15.51 -11.37 -0.00 -23.93 -11.37 -0.00 27.09 -4.18 -3.07 -0.00 -19.27 En Travée : Note de calcul 03/09/2026 18h45 56 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Travée Lg7(40x60) Lg8(40x60) Lg9(40x60) Lg10(40x60) Travée (bas/haut) Ms Ma 0.00/ -2.14 -0.00/ -0.00 12.29/ -0.00 -0.00/ -0.00 10.32/ -0.00 -0.00/ -0.00 15.15/ -0.00 -0.00/ -0.00 Mu 0.01/ -2.94 16.69/ -0.00 14.04/ -0.00 20.59/ -0.00 X 0.03/ 0.50 1.72/ 1.72 1.67/ 1.71 1.96/ 1.72 V) Contraintes Limite du béton 15.000 MPa Limite des aciers 250.000 Contrainte maxi sur le béton pour le dimensionnement aux ELU Travée Lg7(40x60) Lg8(40x60) Lg9(40x60) Lg10(40x60) Appui gauche Sb Sat 0.757 35.52 4.597 196.16 5.511 235.14 6.136 229.97 MPa 14.167 Appui droit Sb Sat 4.788 197.98 5.511 235.14 6.328 230.19 2.345 151.80 MPa Sb 0.003 6.734 5.967 7.845 Travée Sat 0.21 222.33 218.11 234.01 X 0.03 1.72 1.67 1.96 VI) Aciers longitudinaux Travée Lg7(40x60) Lg8(40x60) Lg9(40x60) Lg10(40x60) Haut. utile Calc. 0.524 0.524 0.524 0.524 Appui gauche Calcul Réel 2.02 6.28 6.15 7.70 7.45 7.70 9.50 10.05 Appui droit Calcul Réel 6.15 7.70 7.45 7.70 9.50 10.05 2.45 3.93 Travée Calcul Réel 0.00 3.93 10.32 11.31 8.59 9.58 12.84 13.35 VII) Aciers transversaux Travée Maximum cm²/ml 4.41 11.39 11.45 12.95 Lg7(40x60) Lg8(40x60) Lg9(40x60) Lg10(40x60) Appui gauche cm²/ml 4.03 10.86 10.70 12.95 Appui droit cm²/ml 4.41 11.39 11.45 9.22 VIII) Aciers de glissement Trav. Lg7(40x Lg8(40x Lg9(40x Lg10(40 Appui gauche A Reel A Mini s Béton s Maxi a 3.93 0.13 0.17 13.333 0.44 5.65 2.25 3.08 13.333 0.50 5.65 1.16 3.03 13.333 0.50 7.70 0.82 3.55 13.333 0.50 Appui droit A Reel A Mini s Béton s Maxi a 3.93 0.00 1.90 13.333 0.50 5.65 1.50 3.18 13.333 0.50 5.65 0.03 3.21 13.333 0.50 7.70 6.25 2.70 13.333 0.50 IX) Appuis Travée Lg7(40x60) Lg8(40x60) Lg9(40x60) Lg10(40x60) Note de calcul 03/09/2026 18h45 Vu 8.4 22.7 22.4 27.1 Appui gauche ToU ToU Limite 0.394 2.500 1.062 2.500 1.046 2.500 1.267 2.500 Vu 9.2 23.8 23.9 19.3 Appui droit ToU ToU Limite 0.432 2.500 1.114 2.500 1.120 2.500 0.902 2.500 57 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN X) Réactions aux appuis par cas de charges Travée Lg7(40x60) Lg8(40x60) Lg9(40x60) Lg10(40x60) 1 - Charges permanentes 1 Appui gauche (T) 0.227 -34.937 -43.961 -47.874 Travée Lg7(40x60) Lg8(40x60) Lg9(40x60) Lg10(40x60) 2 - Surcharges d'exploitation 1 Appui gauche (T) Appui droit (T) 0.237 -2.294 -2.294 -2.723 -2.723 -3.081 -3.081 -1.087 Travée Lg7(40x60) Lg8(40x60) Lg9(40x60) Lg10(40x60) Max ELU Appui gauche (T) 0.661 -50.606 -63.432 -69.252 Appui droit (T) -50.606 -63.432 -69.252 -27.520 Travée Lg7(40x60) Lg8(40x60) Lg9(40x60) Lg10(40x60) Max ELS Appui gauche (T) 0.463 -37.231 -46.684 -50.955 Appui droit (T) -37.231 -46.684 -50.955 -20.264 Travée Lg7(40x60) Lg8(40x60) Lg9(40x60) Lg10(40x60) Max ELUA Appui gauche (T) - Appui droit (T) - Appui droit (T) -34.937 -43.961 -47.874 -19.178 XII) Flèches (cm) Travée Point Fgv (cm) Fji (cm) Fpi (cm) Fgi (cm) Fnui (cm) Ms (KN.m) Mfv (KN.m) Mfi (KN.m) Lg7(40x60) Début -0.00 -0.00 -0.00 -0.00 0.00 11.0 57.3 52.7 Lg7(40x60) [1/4] 0.00 0.00 0.00 0.00 0.00 6.5 58.8 53.2 Lg7(40x60) Milieu 0.00 0.00 0.00 0.00 0.00 20.9 59.3 53.4 Lg7(40x60) [3/4] 0.00 0.00 0.00 0.00 0.00 43.3 62.7 54.5 Lg7(40x60) Fin -0.00 -0.00 -0.00 -0.00 0.00 73.6 59.8 53.6 Lg8(40x60) Début -0.00 -0.00 -0.00 -0.00 0.00 73.6 60.8 53.9 Lg8(40x60) [1/4] -0.16 -0.13 -0.13 -0.13 -0.04 -73.2 63.7 54.9 Lg8(40x60) Milieu -0.24 -0.19 -0.20 -0.19 -0.07 -120.5 63.7 54.9 Lg8(40x60) [3/4] -0.16 -0.12 -0.13 -0.12 -0.04 -69.0 63.9 54.9 Note de calcul 03/09/2026 18h45 58 Arche 2025 - Poutre BAEL SP0PROJET DE CONSTRUCTION DE L'UNIVERSITE DE MAN Lg8(40x60) Fin -0.00 -0.00 -0.00 -0.00 0.00 88.2 60.8 53.9 Lg9(40x60) Début -0.00 -0.00 -0.00 -0.00 0.00 88.2 60.8 53.9 Lg9(40x60) [1/4] -0.12 -0.09 -0.10 -0.09 -0.03 -57.5 62.3 54.4 Lg9(40x60) Milieu -0.19 -0.14 -0.15 -0.14 -0.05 -101.1 62.1 54.3 Lg9(40x60) [3/4] -0.12 -0.09 -0.09 -0.09 -0.03 -46.8 63.6 54.8 Lg9(40x60) Fin -0.00 -0.00 -0.00 -0.00 0.00 111.5 63.2 54.7 Lg10(40x60) Début -0.00 -0.00 -0.00 -0.00 0.00 111.5 64.1 55.0 Lg10(40x60) [1/4] -0.18 -0.14 -0.14 -0.14 -0.05 -69.0 66.8 55.9 Lg10(40x60) Milieu -0.29 -0.22 -0.24 -0.22 -0.08 -145.0 65.8 55.6 Lg10(40x60) [3/4] -0.22 -0.17 -0.18 -0.17 -0.06 -122.0 65.8 55.6 Lg10(40x60) Fin -0.00 -0.00 -0.00 -0.00 0.00 30.1 60.4 53.8 XIV) Métré Conventions : L : Portée prise en compte r : Retombée moyenne b : Largeur POUTRES Dimensions (m) Béton Coffrage L r b m3 m² Lg7(40x60) FONDATIONS RADIER GEENERAL 1.88 0.60 0.40 0.450 1.60 Lg8(40x60) FONDATIONS RADIER GEENERAL 4.18 0.60 0.40 1.003 5.49 Lg9(40x60) FONDATIONS RADIER GEENERAL 4.16 0.60 0.40 0.998 5.46 Lg10(40x60)FONDATIONS RADIER GEENERAL 4.55 0.60 0.40 1.093 5.49 Ratio kg/m3 83.4 85.6 86.8 77.9 Total acier : 295.1 kg Total béton : 3.54 m3 Total coffrage : 18.03 m² Ratio moyen : 83.25 Kg/m3 Fi moyen : 10.57 mm Prix total : 1599 € Le ratio d'acier moyen est calculé avec la hauteur totale de la poutre. XV) Historique T A A A A TRAVEE N Lg6(40x60) Lg7(40x60) Lg7(40x60) Lg7(40x60) 1 1 1 1 Note de calcul 03/09/2026 18h45 LIBELLE VALEUR LIMITE Pas d’erreur détectée Pas d’erreur détectée Pas d’erreur détectée Pas d’erreur détectée 59
