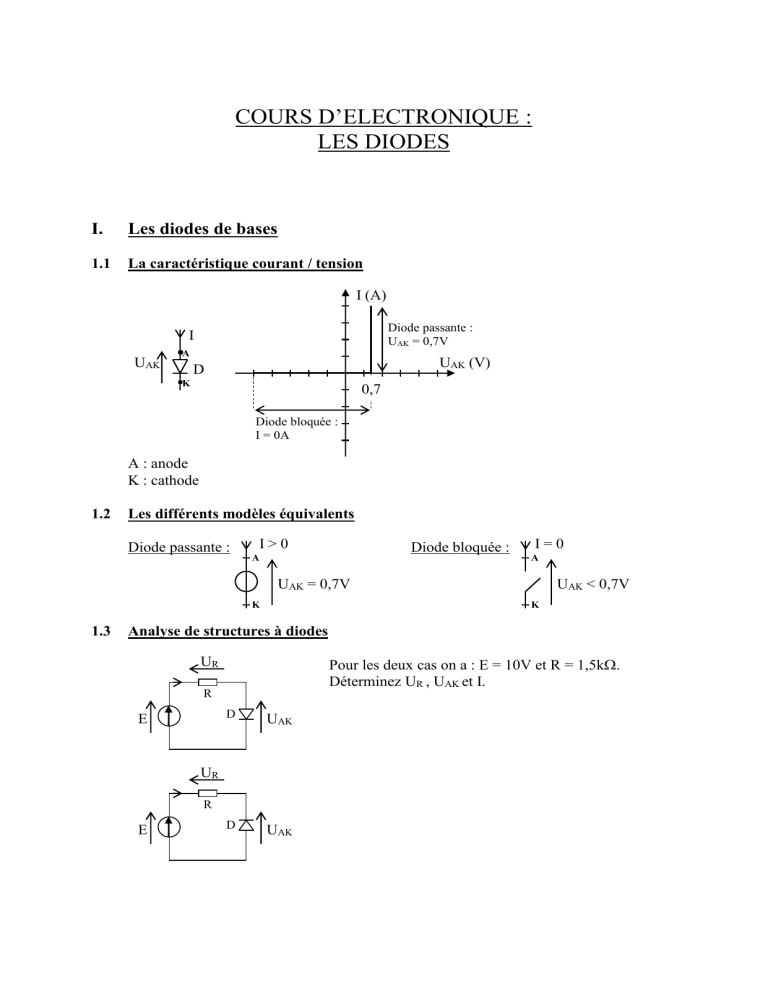

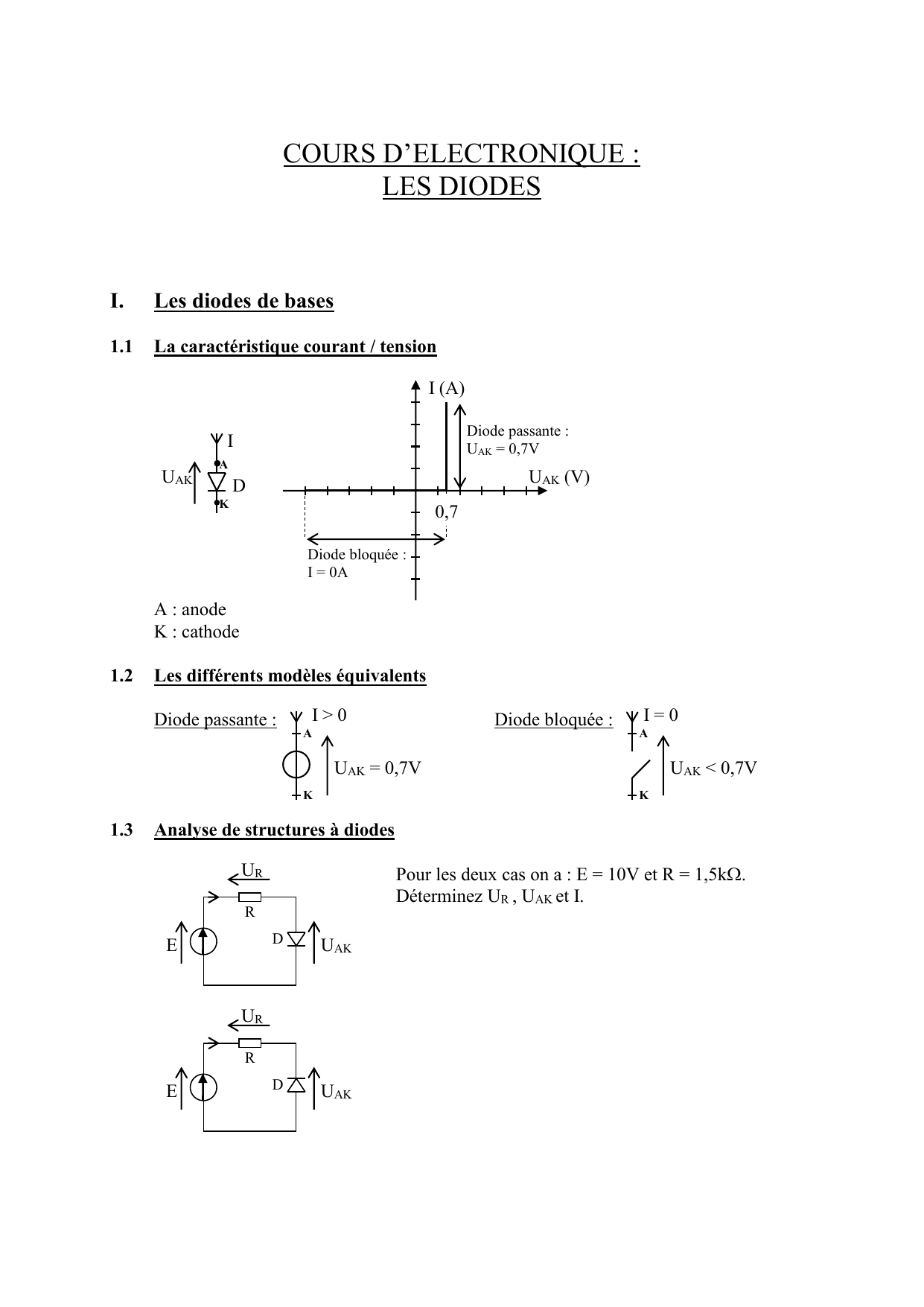

COURS D’ELECTRONIQUE :
LES DIODES
I. Les diodes de bases
1.1 La caractéristique courant / tension
A : anode
K : cathode
1.2 Les différents modèles équivalents
Diode passante : Diode bloquée :
1.3 Analyse de structures à diodes
Pour les deux cas on a : E = 10V et R = 1,5k.
Déterminez UR , UAK et I.
D
UAK
I
A
K
I (A)
UAK (V)
0,7
Diode passante :
UAK = 0,7V
Diode bloquée :
I = 0A
A
UAK = 0,7V
I > 0
A
UAK < 0,7V
I = 0
K
K
R
D
E
UAK
UR
R
E
D
UAK
UR

II. Les diodes électroluminescentes ( led, del)
2.1 La caractéristique courant / tension
2.2 Les différents modèles équivalents
Diode allumé : Diode éteinte :
2.3 Analyse de structures à diodes
Pour les deux cas on a : E = 10V et R = 1,5k.
Déterminez UR , UAK et I.
UAK
I
A
K
I (A)
UAK (V)
1.6V
Diode éclaire :
UAK = 1.6V
Diode éteinte :
I = 0A
A
UAK = 1.6
I > 0
A
UAK < 1.6
I = 0
K
K
R
E
D
UAK
UR
I
R
E
D
UAK
UR
I

III. Les diodes de régulation
3.1 La caractéristique courant / tension
(Vz :tension inverse de la diode)
Dans le sens direct , cette diode conduit comme une diode classique, dans le sens
inverse le courant reste nul jusqu’à la tension Vz de la diode Zener, puis cette tension
reste indépendante du courant.
3.2 Les différents modèles équivalents
Diode passante : Diode bloquée :
Diode passante en inverse :
I (A)
UAK (V)
0,7
Diode passante :
UAK = 0,7V
Diode bloquée :
I = 0A
D
UAK
I
A
K
Diode passante
En inverse :
UAK = VZ
VZ
A
UAK = 0,7V
I > 0
A
Vz<UAK <
0,7V
I = 0
K
K
A
UAK = Vz
I > 0
K

3.1 Analyse de structures à diodes
Sachant que R = 1,5k. et Vz =10V
Complétez les chronogramme suivants.
UAK
I
A
K
R
E
Ur
Ur
UAK
E
+15 V
-15 V
I
t
t
t
t
