Réparation faisceau électrique : méthodes et sécurité

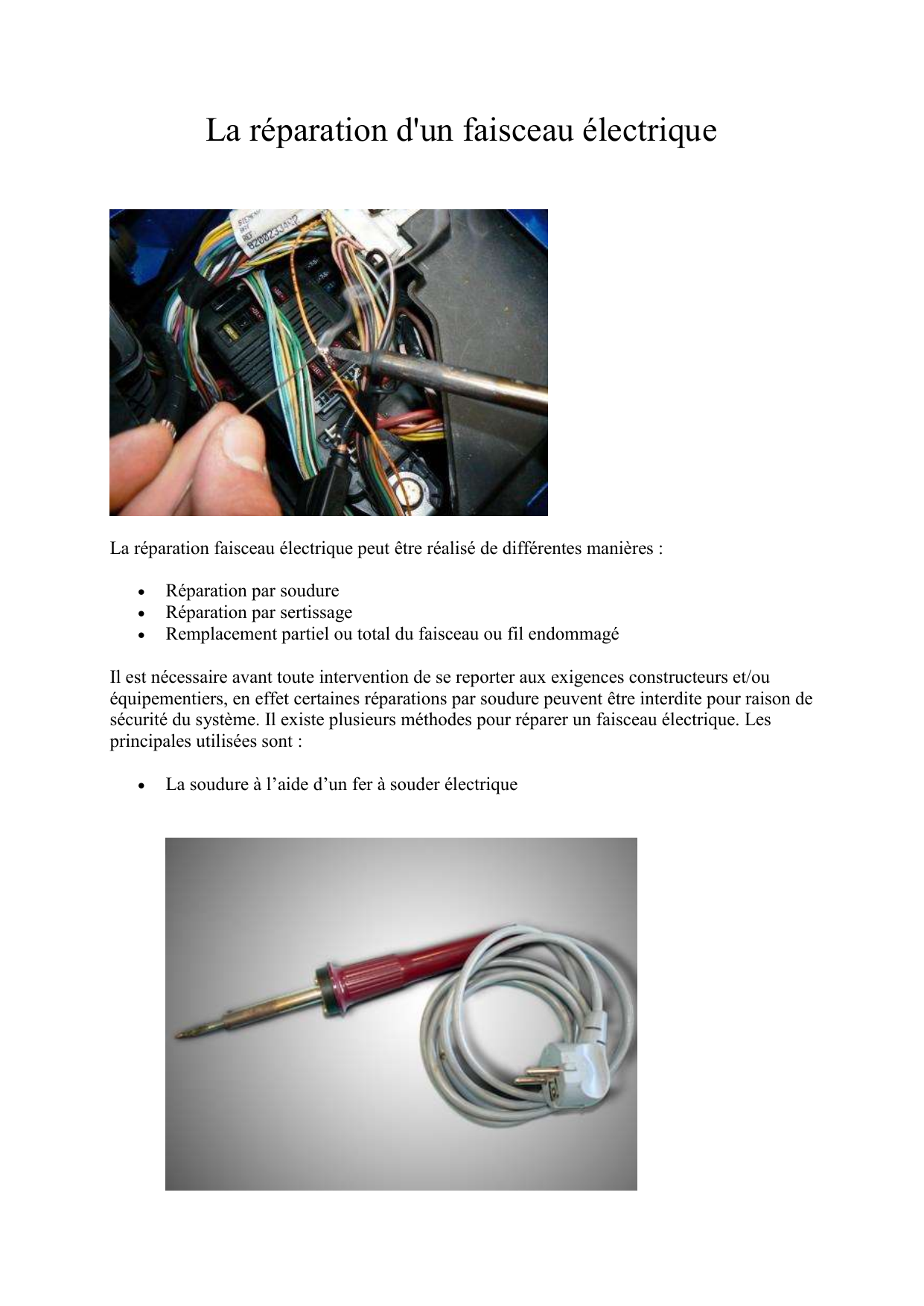

La réparation d'un faisceau électrique
La réparation faisceau électrique peut être réalisé de différentes manières :
 Réparation par soudure
 Réparation par sertissage
 Remplacement partiel ou total du faisceau ou fil endommagé
Il est nécessaire avant toute intervention de se reporter aux exigences constructeurs et/ou
équipementiers, en effet certaines réparations par soudure peuvent être interdite pour raison de
sécurité du système. Il existe plusieurs méthodes pour réparer un faisceau électrique. Les
principales utilisées sont :
 La soudure à l’aide d’un fer à souder électrique

 La soudure à l’aide d’un fer à souder à gaz
 L’utilisation de manchon thermo soudable
L'utilisation de fer à souder fait appel à une soudure avec un métal
d’apport qui est l’étain. Certain de ces étains contiennent des
substances nocives ; il est important de respecter quelques règles
de sécurité (voir chapitres "dispositif législatif" et "méthodes et
pratiques ").

Lorsque l’on veut dessouder un composant sur un circuit imprimer et que l’on veut enlever
l’excès d’étain, il est possible d’utiliser :

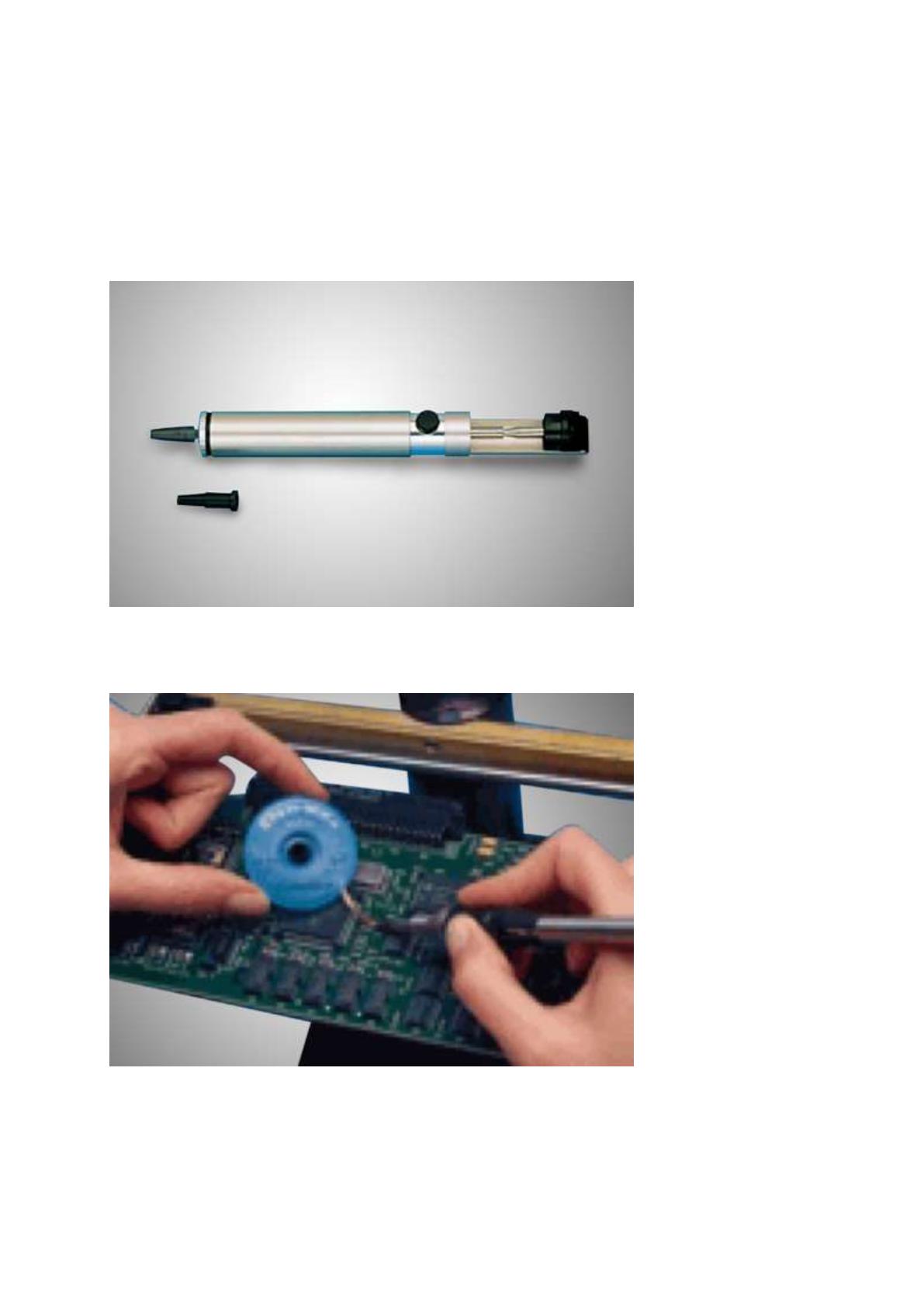

Une pompe à dessouder : il faut chauffer la soudure pour quelle soit bien liquide. Après avoir
armé la pompe, mettre sa pointe en contact de l’étain à retirer et appuyer sur son bouton.
Une tresse à dessouder : Placer la tresse sur la soudure. Placer ensuite le fer sur la tresse pour
chauffer l’ensemble et attendre que l’étain soit absorbé par la tresse.
Vue par le grand public
La réparation d’un faisceau électrique consiste à souder, sertir, ou remplacer un ou des fils
endommagés. La mise en œuvre nécessite au préalable de respecter les exigences
constructeurs et/ou équipementier et de disposer du matériel nécessaire.

Méthodes et pratiques
Depuis 2006 il est possible de se procurer des étains répondant à la norme « RoHS ». Ils ne
contiennent ainsi pas de substance toxique connue à ce jour. Toutefois lors d’une soudure il
est conseiller de :
• Ne pas inhaler les fumées de la fusion de l’étain (travailler dans un espace ventilé).
• Ne pas couper le fil d'étain avec les dents, ou tenir le fil avec sa bouche (ne pas utiliser sa
bouche comme outil).
• Se laver les mains avant de manger, boire...
Cette liste de précautions n’est pas exhaustive, il est important de prendre le maximum de
précautions.
La soudure à l’aide d’un fer électrique est très répandue. Il est important de choisir un fer de
puissance adapté à la section des fils. Le nettoyage de la panne lors de chaque soudure tient
un rôle très important pour réaliser une soudure de bonne qualité (à l'aide d'une éponge
mouillée afin d'enlever l'excès de plomb et de décapant brulé). Lorsque la soudure est réalisée,
il est nécessaire de la protéger et de l'isoler à l’aide de gaine thermo rétractable.
La soudure à l’aide d’un fer à gaz utilise une cartouche de gaz pour chauffer la panne. Ils sont
généralement équipés d’un allumeur piézo pour la mise en fonctionnement.

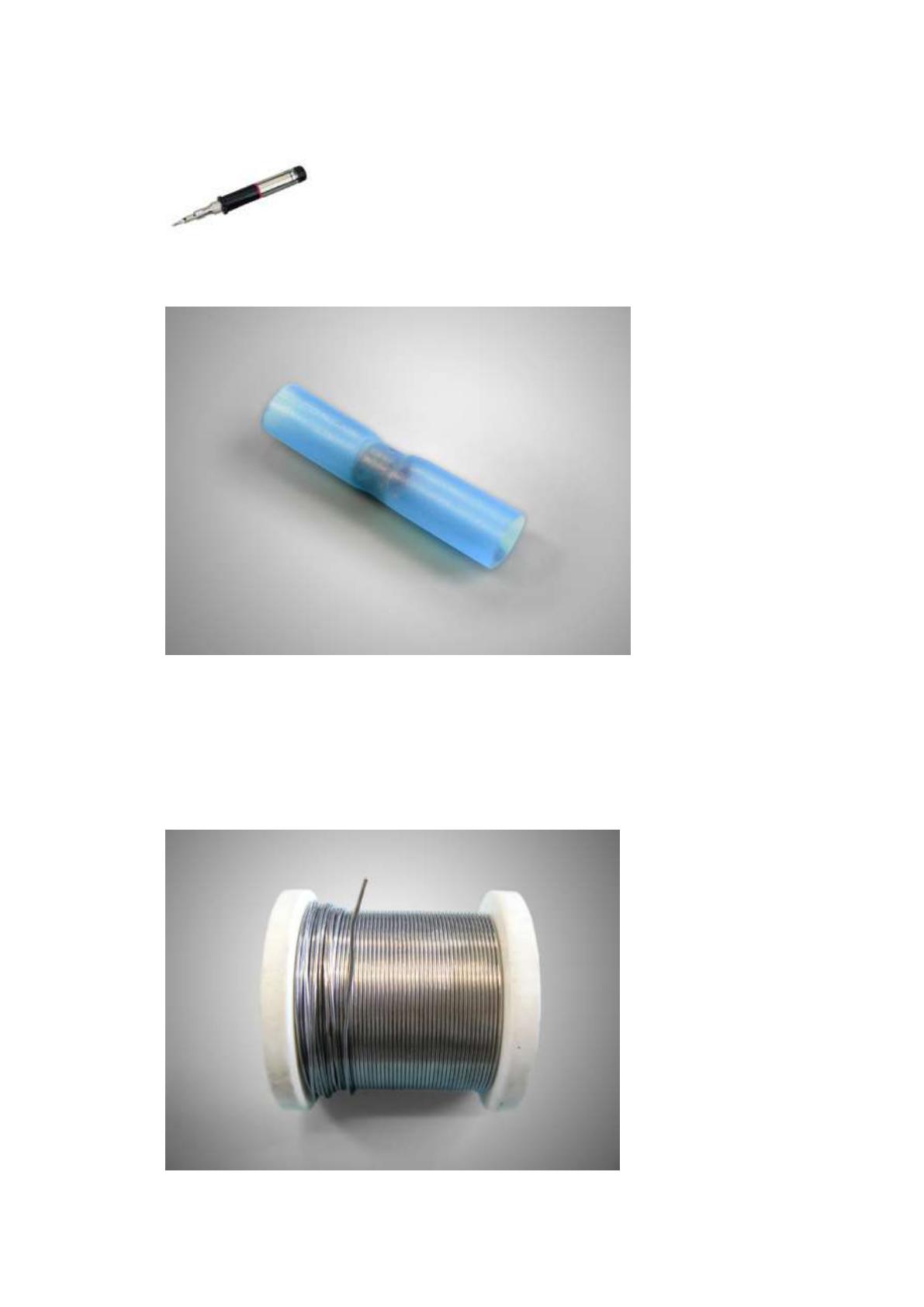

Les manchons thermo soudable sont de plus en plus utilisés. Lorsque l'on chauffe le
manchon, la bague d’étain fond sur les fils de cuivre dénudés et la gaine thermo rétractable
épouse les fils afin d’assurer l’étanchéité de la réparation. Pour effectuer la chauffe, on peut
utiliser :
=> Un décapeur thermique
=> Un fer à gaz équipé d'une panne pour gaine rétractable
=> Un briquet, en faisant attention de ne pas bruler la gaine
L’utilisation de ces manchons est souvent imposée par certains constructeurs pour la
réparation de faisceaux « sensibles » (faisceaux prétensionneurs…)
L’étain est utilisé pour les soudures au fer. Il se présente sous forme de bobine avec différents
diamètres de fil et composants possibles (exemple : Diamètre 1 mm ; Sn40Pb60 qui
signifie 40% d’étain et 60% de plomb)
Le décapant ou flux prépare les surfaces à souder, à accepter le métal d’apport. Il est
généralement intégré dans le fil d’apport. Sans ce décapant il est parfois impossible de souder
certains fils oxydés.
Le technicien réalisant une réparation de faisceau doit :
 Se reporter aux exigences constructeurs et/ou équipementiers
 Savoir utiliser le matériel comme le fer à souder, tresse d’étain...
 Reconnaitre le métal constituant le fil
 Connaitre les différents types d’étain et leurs utilisations
 Connaitre et respecter le diamètre de section du ou des fils à réparer
 Connaitre les notions électrique (tension, résistance, intensité)
 Savoir utiliser des appareils de mesure (oscilloscope, multimètre)
 Réaliser l’intervention en sécurité et assurer la longévité de la réparation

Exemple d'outillage approprié
Fer à souder, étain, manchon thermo soudable, manchon
Dispositif législatif
La directive européenne RoHS (2002/95/CE) vise à limiter l'utilisation de six substances
dangereuses pour la santé : le plomb ; le mercure ; le cadmium ; le chrome hexavalent ; les
polybromobiphényles (PBB) ; les polybromodiphényléthers (PBDE).
Contrôle technique
Depuis le 20 mai 2018, l'ensemble du câblage électrique est examiné, avec en point de mire,
la recherche de problèmes de fixation, les risques de contact avec des pièces chaudes, des
probabilités de déconnexion, des contacts avec des arrêtes vives ou des organes en
rotation. La liste est longue et le contrôleur cherche à éviter tout risque de court circuit. Bien
entendu, des défauts mineurs, majeurs ou critiques peuvent être signalés. On peut donc aller
jusqu'à limiter la possibilité d'utiliser le véhicule au delà du jour du contrôle.
