CHAPITRE 1 GENERALITES SUR LE DESSIN
TECHNIQUE
L.T BALEVENG
Cours
Page 1
Par NONO Brice(PLET-CM/LT BAFANG)
Page 1
PENKA Vinnich (PLET-CM/LT BALEVENG)

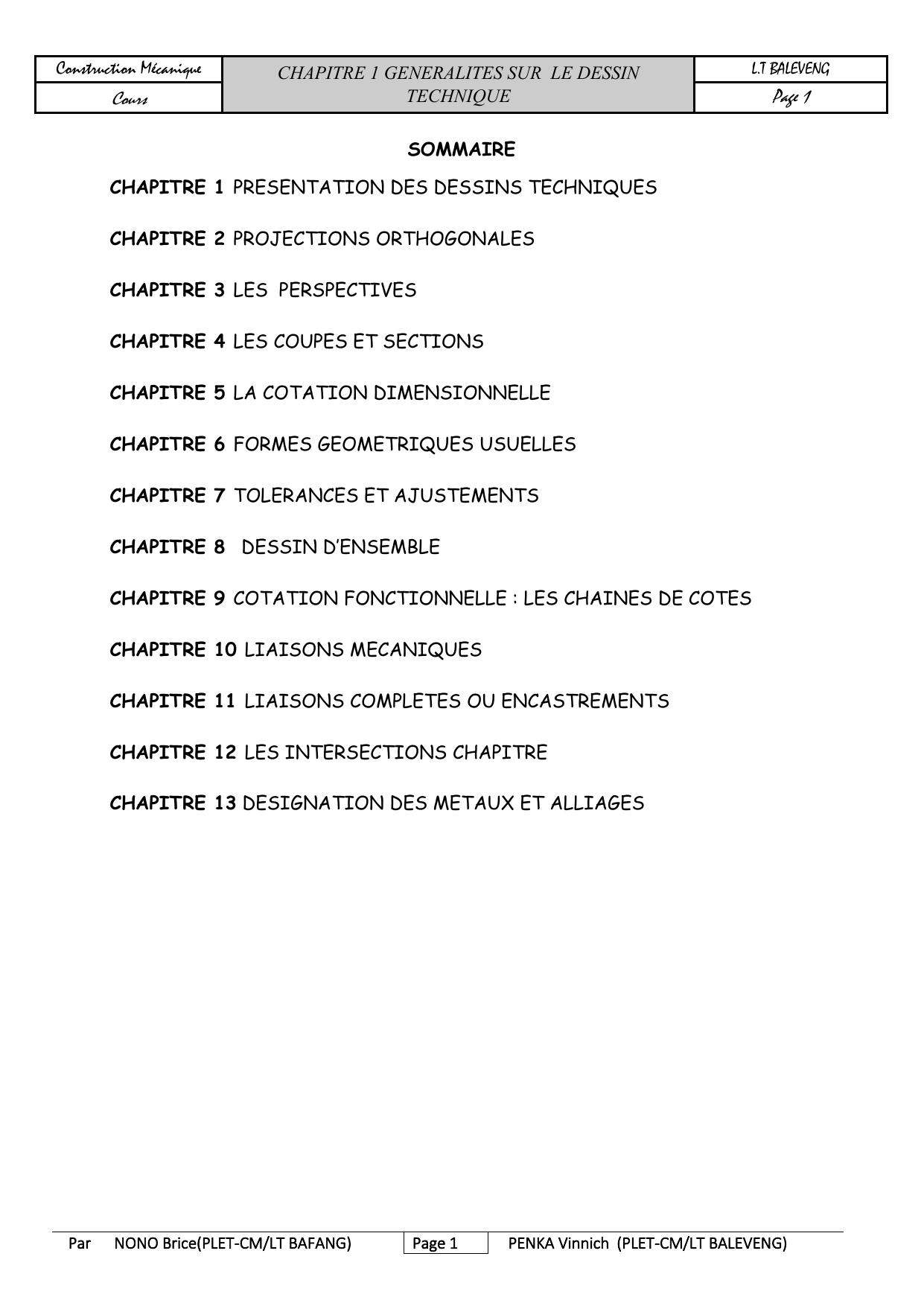

SOMMAIRE
CHAPITRE 1 PRESENTATION DES DESSINS TECHNIQUES
CHAPITRE 2 PROJECTIONS ORTHOGONALES
CHAPITRE 3 LES PERSPECTIVES
CHAPITRE 4 LES COUPES ET SECTIONS
CHAPITRE 5 LA COTATION DIMENSIONNELLE
CHAPITRE 6 FORMES GEOMETRIQUES USUELLES
CHAPITRE 7 TOLERANCES ET AJUSTEMENTS
CHAPITRE 8 DESSIN D’ENSEMBLE
CHAPITRE 9 COTATION FONCTIONNELLE : LES CHAINES DE COTES
CHAPITRE 10 LIAISONS MECANIQUES
CHAPITRE 11 LIAISONS COMPLETES OU ENCASTREMENTS
CHAPITRE 12 LES INTERSECTIONS CHAPITRE
CHAPITRE 13 DESIGNATION DES METAUX ET ALLIAGES

Construction Mécanique
CHAPITRE 1 GENERALITES SUR LE DESSIN
TECHNIQUE
L.T BALEVENG
Cours
Page 2
Par NONO Brice(PLET-CM/LT BAFANG)
Page 2
PENKA Vinnich (PLET-CM/LT BALEVENG)
OBJECTIFS : A la fin de ce chapitre, je dois être capable :
→ d'identifier les différents types de dessin technique.
→ de connaitre et de savoir manipuler les principaux matériels utilisés en
dessin technique.
→ de connaître les normes élémentaires de dessin technique.
I- Dessin technique
……………………………. est le langage écrit, dont les règles d'écritures sont communes à de
très nombreux pays. C'est le moyen privilégié d'échange entre les techniciens du monde entier.
On en distingue plusieurs types :

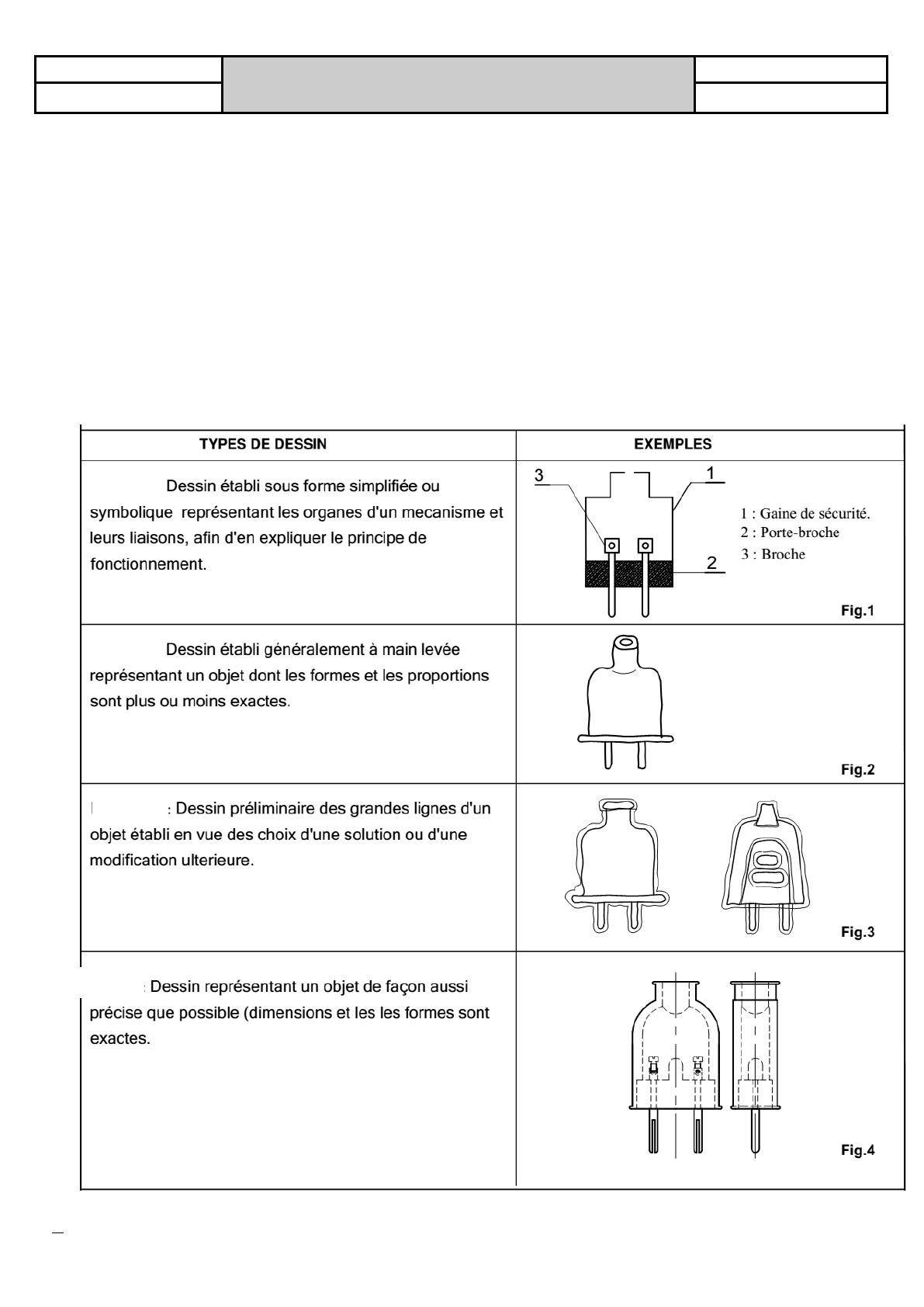

I-1 Les différents types de dessin technique
………….
.
………….
.
………….
.
………….
.

Construction Mécanique
CHAPITRE 1 GENERALITES SUR LE DESSIN
TECHNIQUE
L.T BALEVENG
Cours
Page 3
Par NONO Brice(PLET-CM/LT BAFANG)
Page 3
PENKA Vinnich (PLET-CM/LT BALEVENG)

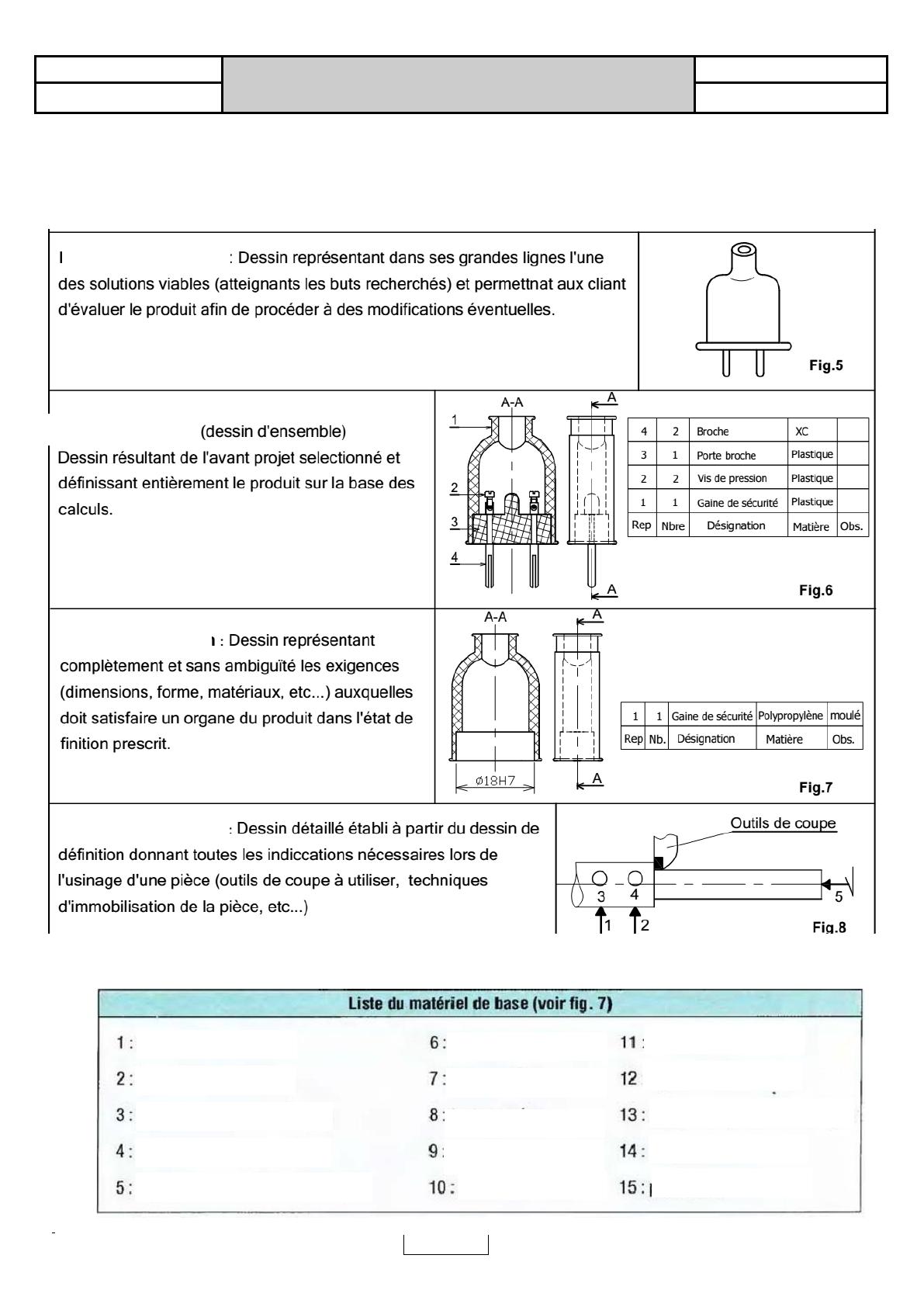

I-2 Les différentes fonctions du dessin technique
On peut également classer les dessins techniques selon leurs fonctions. Ainsi, on distingue :

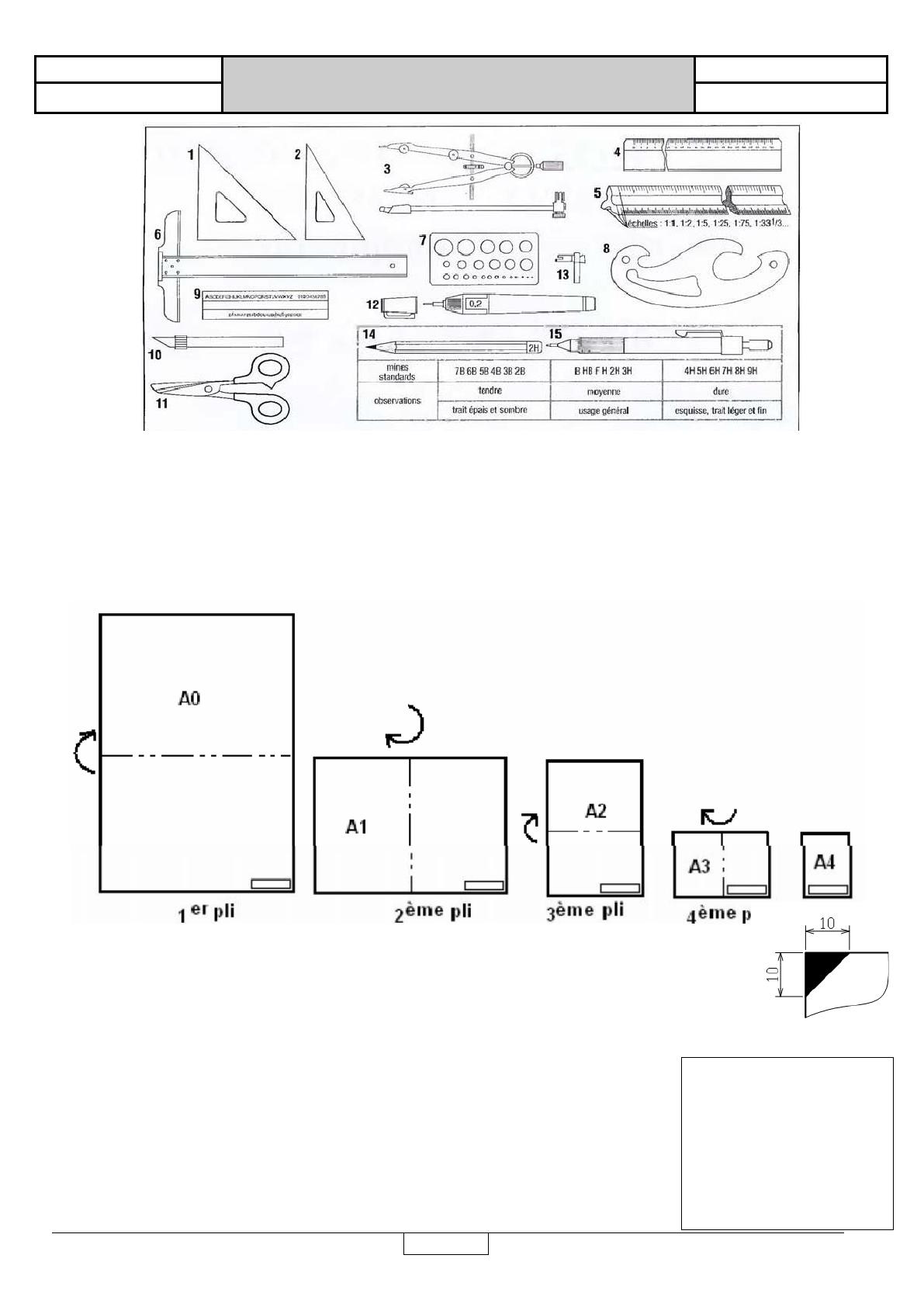

II- Matériels de dessin
Les matériels nécessaires à l'élaboration d'un dessin sont :
………………………………
..
…………………………
……..
…………………………
……..
………………………………
..
……………………………
…
……………………………
…
……………………………
…
……………………………
…
……………………………
…
……………………………
…
……………………………
…
……………………………
…
………………………………
……………………………
…
………………………………
………………………………
………………………………
…………………………
……
……………………………
…

Construction Mécanique
CHAPITRE 1 GENERALITES SUR LE DESSIN
TECHNIQUE
L.T BALEVENG
Cours
Page 4
Par NONO Brice(PLET-CM/LT BAFANG)
Page 4
PENKA Vinnich (PLET-CM/LT BALEVENG)
III- Les formats
On exécute les documents techniques sur des supports découpés suivant les formats
normalisés A0: ……………… A3: …………….
A1: …………… A4: 210 x 297
A2: …………….. A5 : ……………
Le pliage d’un format A0 obéit à une norme rigoureuse. On passe d’un format A0 à un format
A4 sans que la position du cartouche ne change.

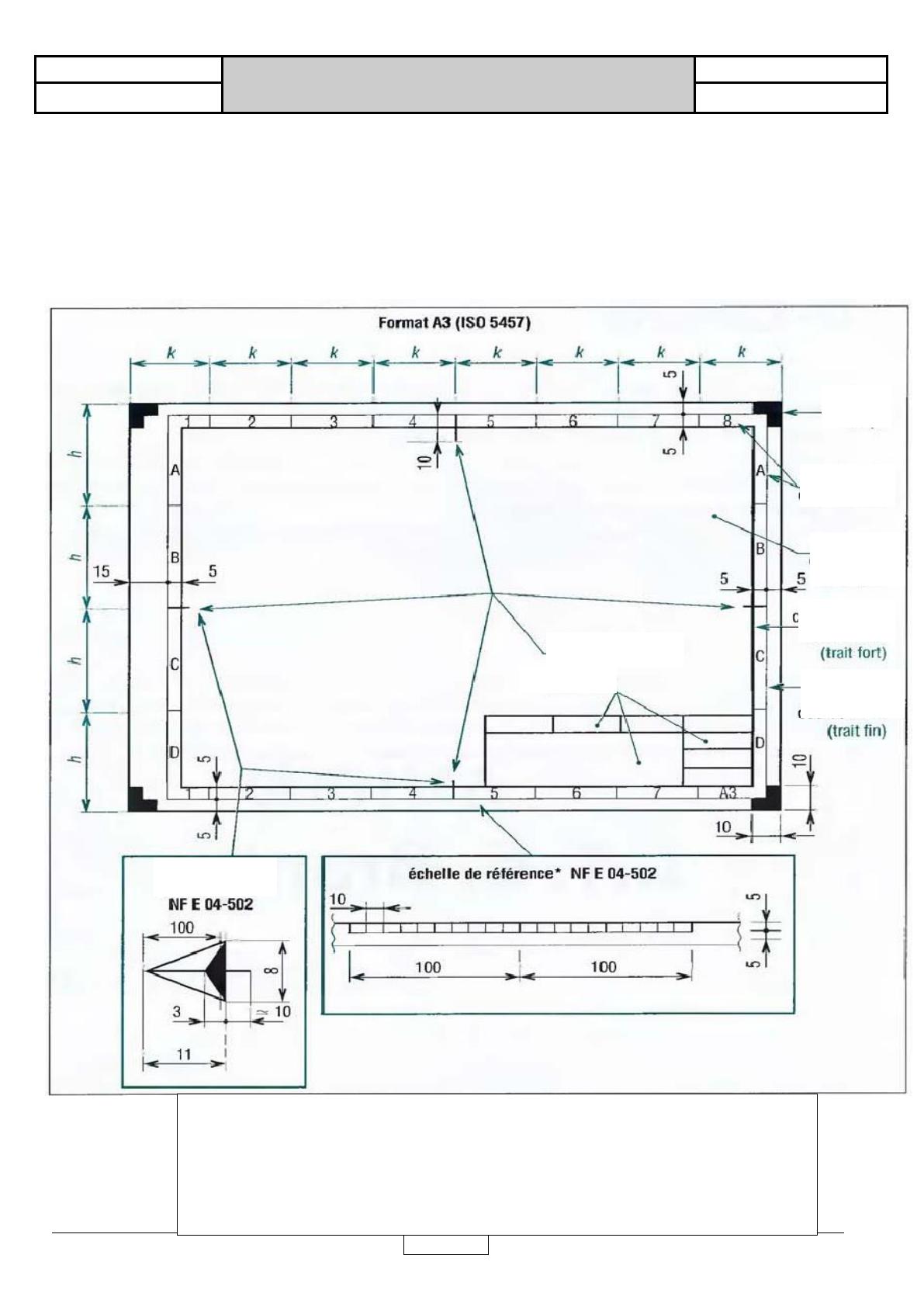

IV- Les éléments graphiques permanents
→ ………………….
Ils permettent de fixer la feuille de dessin sur la table de dessin en appliquant du scotch.
→ …………………..
Le cadre délimite la zone d'exécution du dessin. Son tracé laisse une marge de 10 mm pour les
formats A4 et de 20mm pour les formats A3.
→ ………………………
Le repère d'orientation définit la position du format à fin de lire le dessin.
Il doit être dirigé vers le bas.

Construction Mécanique
CHAPITRE 1 GENERALITES SUR LE DESSIN
TECHNIQUE
L.T BALEVENG
Cours
Page 5
Par NONO Brice(PLET-CM/LT BAFANG)
Page 5
PENKA Vinnich (PLET-CM/LT BALEVENG)
→ ……………………………
Ils indiquent les axes de symétrie du format
→ ……………………………
De longueur minimale 200 mm et de hauteur 5 mm, elle est utilisée en cas de reduction ou
d’agrandissement du dessin
→ …………………………….
Ils permettent d’identifier rapidement un détail. Lettre pour la largeur chiffre pour la hauteur.
• Symbole de disposition des vues
1……...
2……...
3……...
4……...
5……...
6……................
7 :…………
8………………
……………………………………………………………..
