Étude d'un bassin versant : Analyse morphologique & hydrologique

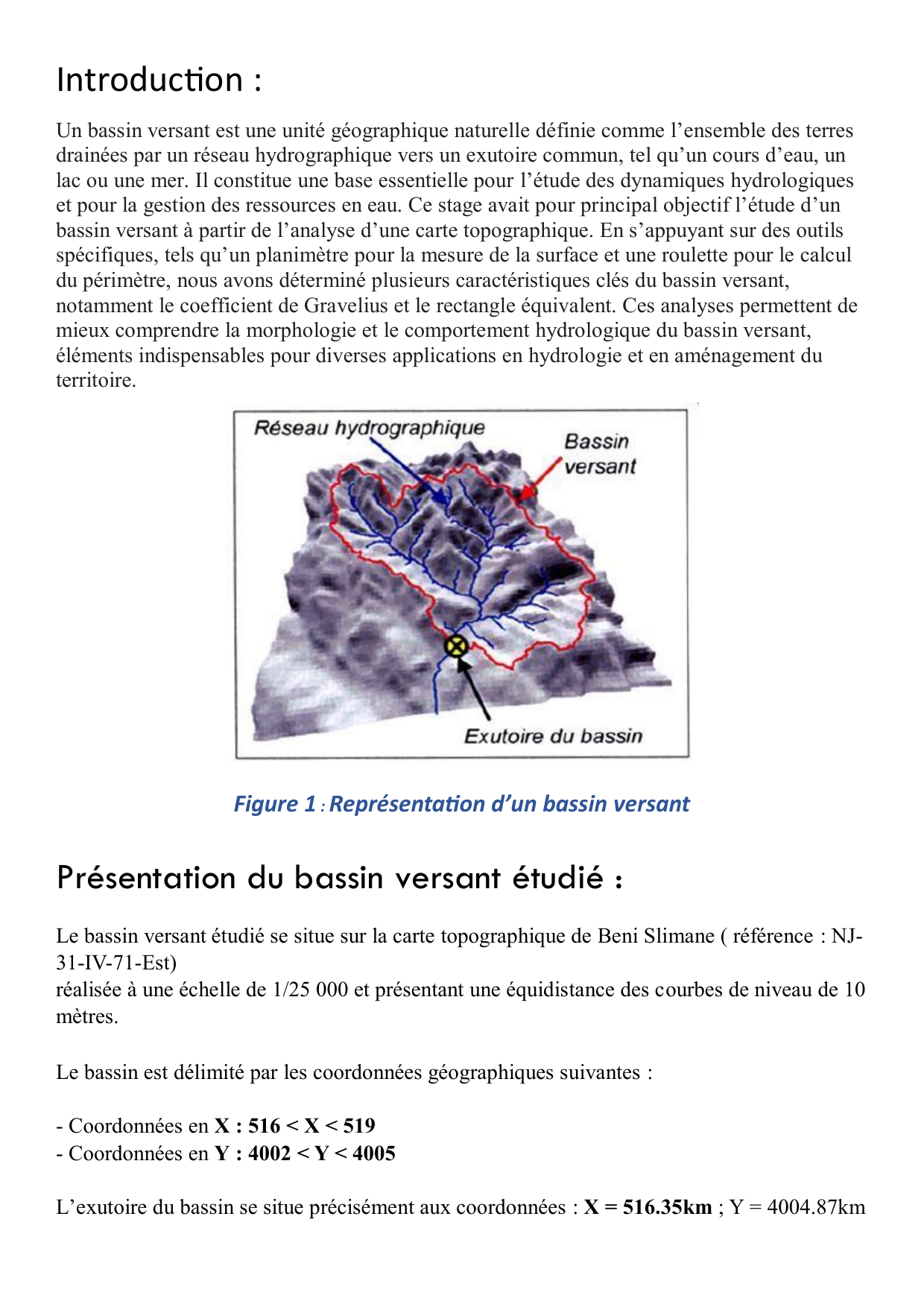

Introducon :
Un bassin versant est une unité géographique naturelle définie comme l’ensemble des terres
drainées par un réseau hydrographique vers un exutoire commun, tel qu’un cours d’eau, un
lac ou une mer. Il constitue une base essentielle pour l’étude des dynamiques hydrologiques
et pour la gestion des ressources en eau. Ce stage avait pour principal objectif l’étude d’un
bassin versant à partir de l’analyse d’une carte topographique. En s’appuyant sur des outils
spécifiques, tels qu’un planimètre pour la mesure de la surface et une roulette pour le calcul
du périmètre, nous avons déterminé plusieurs caractéristiques clés du bassin versant,
notamment le coefficient de Gravelius et le rectangle équivalent. Ces analyses permettent de
mieux comprendre la morphologie et le comportement hydrologique du bassin versant,
éléments indispensables pour diverses applications en hydrologie et en aménagement du
territoire.
Présentation du bassin versant étudié :
Le bassin versant étudié se situe sur la carte topographique de Beni Slimane ( référence : NJ-
31-IV-71-Est)
réalisée à une échelle de 1/25 000 et présentant une équidistance des courbes de niveau de 10
mètres.
Le bassin est délimité par les coordonnées géographiques suivantes :
- Coordonnées en X : 516 < X < 519
- Coordonnées en Y : 4002 < Y < 4005
L’exutoire du bassin se situe précisément aux coordonnées : X = 516.35km ; Y = 4004.87km

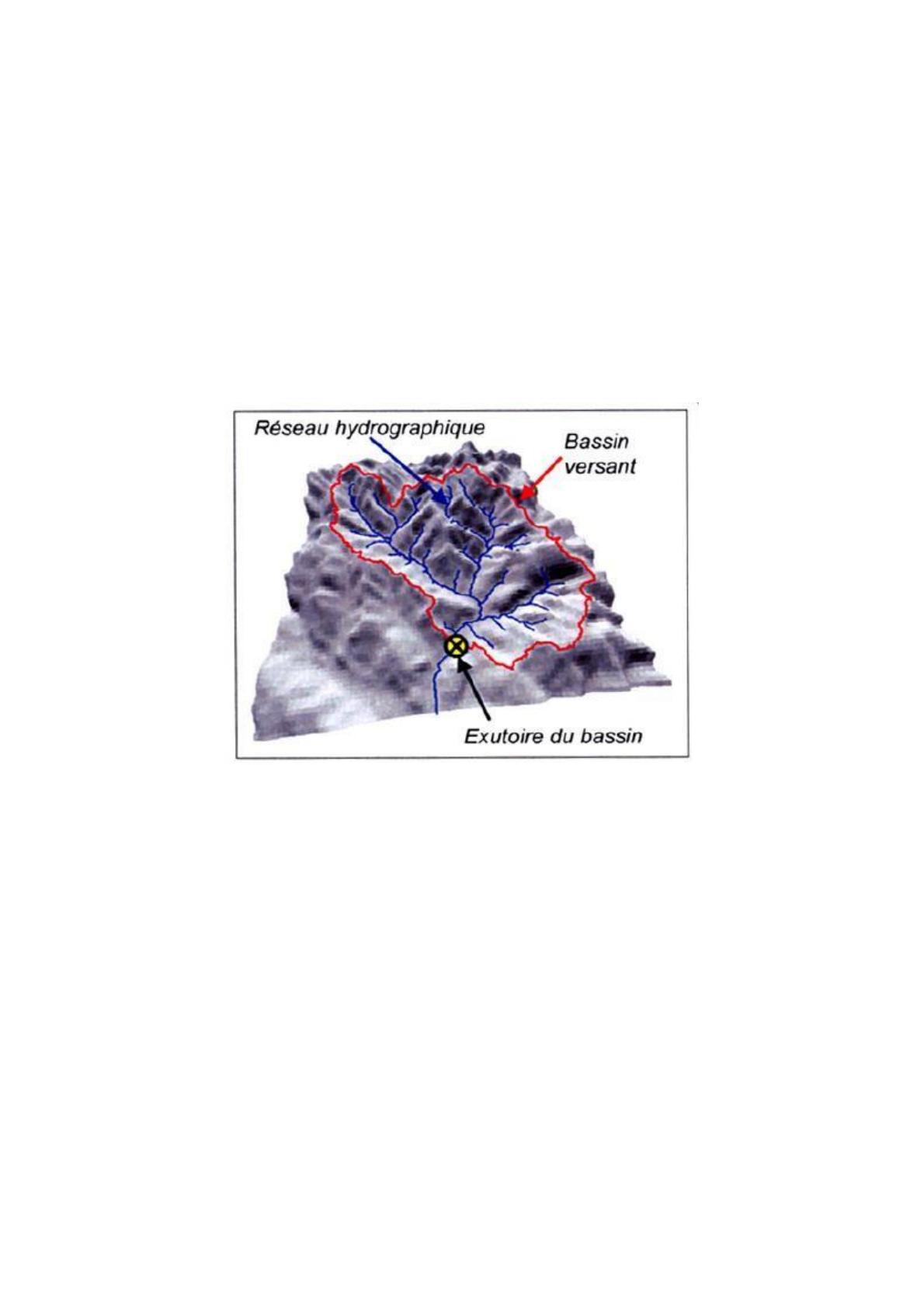

Figure 1 : Représentaon d’un bassin versant

Cette analyse de la morphologie du bassin versant à partir de la carte topographique constitue
une base essentielle pour l’étude des caractéristiques hydrologiques de la région.
Calcul des caractéristiques :
Une fois le bassin versant délimité et à l’échelle de la carte, les caractéristiques sont
calculées
Seules, les plus importantes sont définies.
1. Surface du bassin versant " S " en
Km² ou Ha ;
La surface du bassin versant a été mesurée à
l’aide d’un planimètre.
Donnant une valeur de 35.1cm² sur la carte, soit
2.19km² sur le terrain.

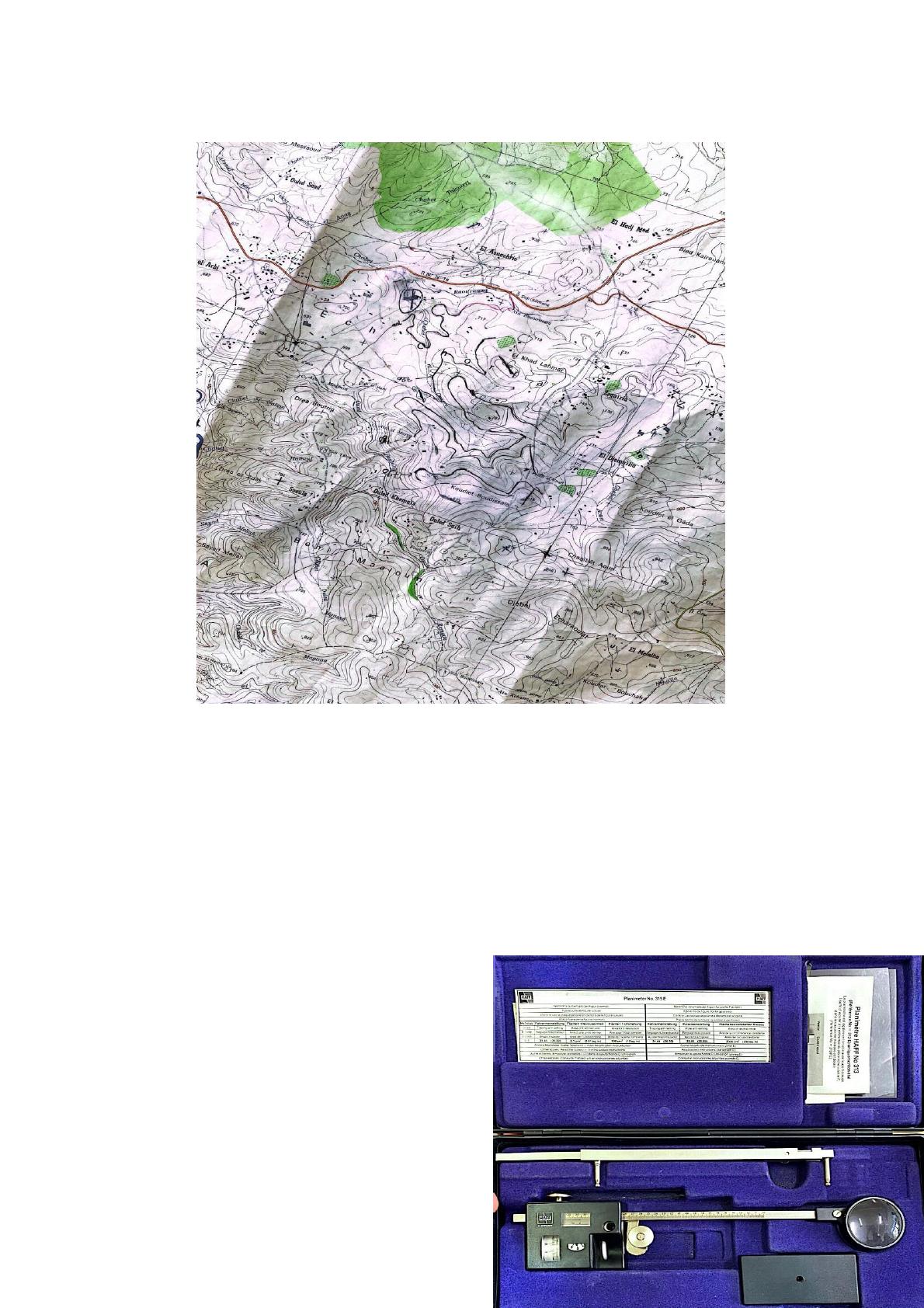

Figure 2 : Représentaon du bassin versant étudié.

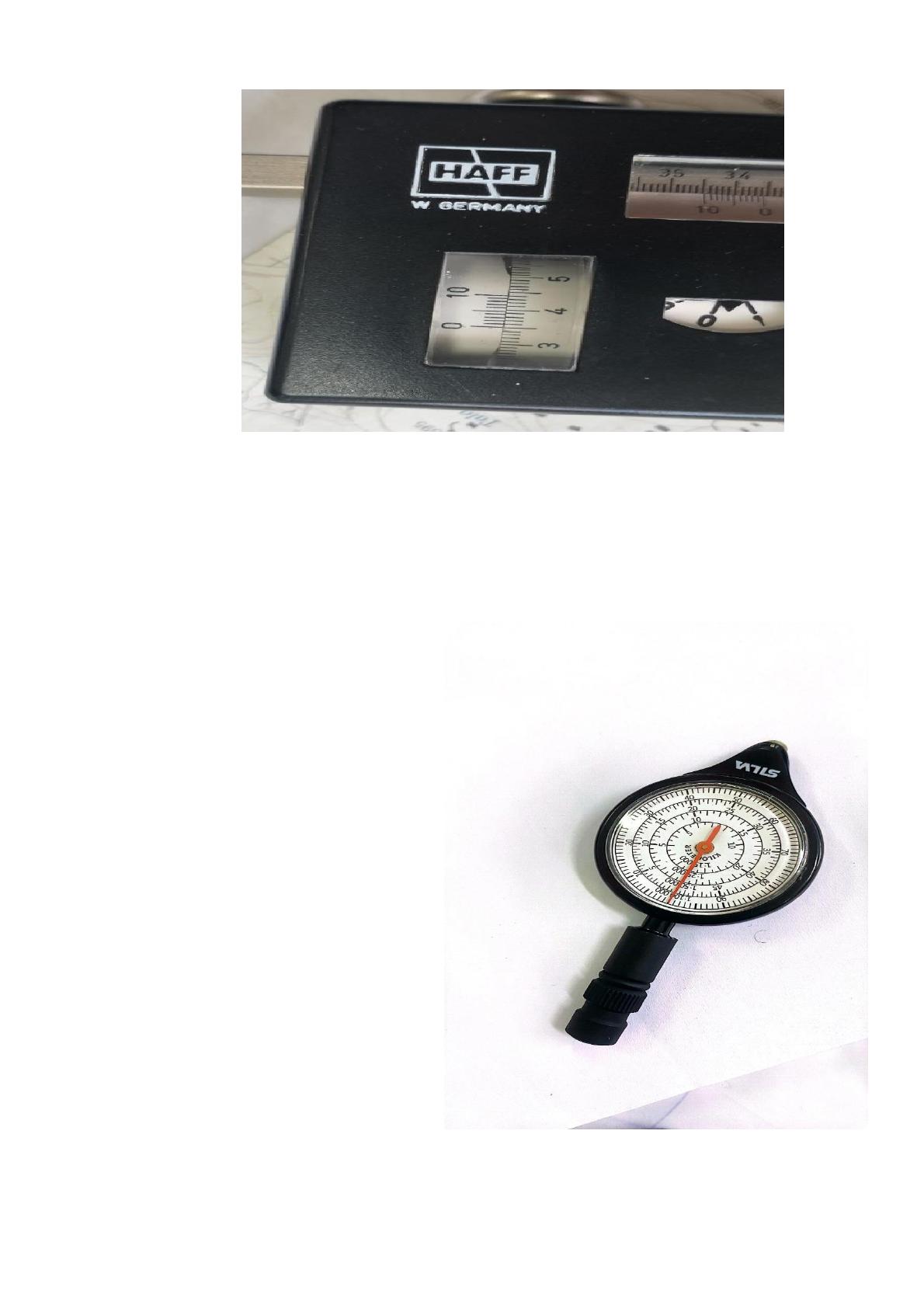

- Lecture de la valeur à partir du planimètre :
2. Périmètre du bassin versant :
Il correspond à la longueur de la ligne qui en délimite le contour, généralement
exprimé en kilomètres. Cette mesure est réalisée à l'aide d'un curvimètre.
le périmètre est de 24cm sur la carte
équivalant à 6 km sur le terrain

3. Indice de compacité de Gravelius " Kc " ;
également appelé indice de forme, est une mesure qui permet de caractériser la forme
d'un bassin versant. Il est calculé à l'aide de la formule 2.1.

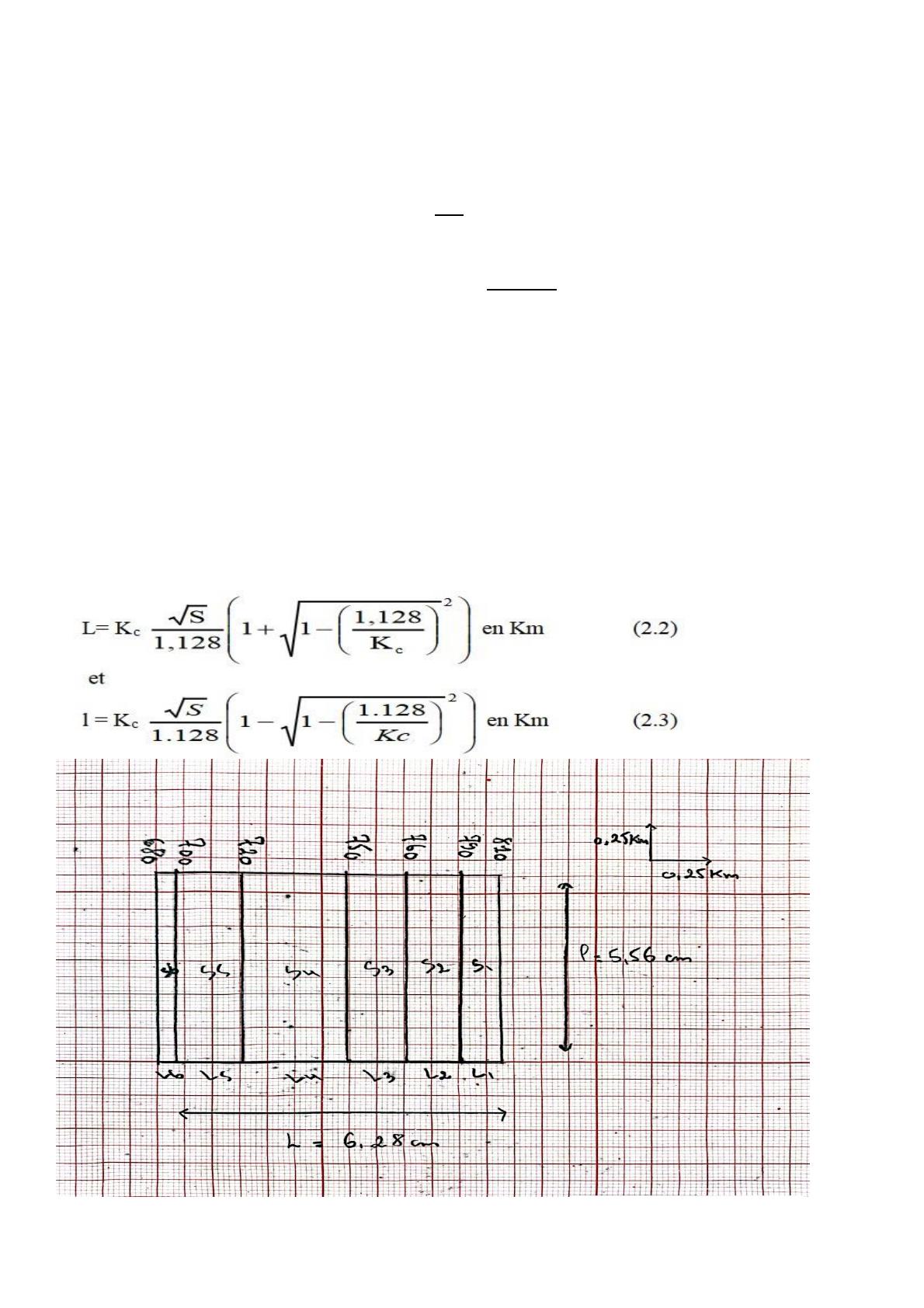

4. Rectangle équivalent
Il s'agit d'une transformation purement géométrique du bassin versant en un rectangle aux
dimensions L et l. Cette représentation facilite la comparaison des bassins versants en termes
d'écoulement. Les valeurs de la longueur L et de la largeur l sont déterminées à l'aide des
expressions 2.2 et 2.3.
rectangle équivalant

5. Répartition et courbe hypsométriques
Cet aspect est essentiel pour l'analyse du relief d'un bassin versant. L'exemple ci-dessous
présente les surfaces partielles par tranche d'altitude (tableau 2.1) ainsi que la répartition et la
courbe hypsométriques (figure 2.3).
Tableau 2.1 : Surface partielles du bassin versant par tranche d’altitude
 avec 
 (2.4)
Surface 01
0.27km²
Surface 02
0.34km²
Surface 03
0.375km²
Surface 04
0.69km²
Surface 05
0.4km²
Surface 06
0.12km²
L1
0.1925km
L2
0.2475km
L3
0.27km
L4
0.495km
L5
0.2925km
L6
0.085km
Altude
(m)
Surfaces parelles
Surfaces cumulées
Ha
%
Ha
%
810-790
4.3
12.22
4.3
12.22
790-760
5.5
15.62
9.8
27.84
760-750
6
17.05
15.8
44.89
750-720
11
31.25
26.8
76.14
720-700
6.5
18.46
33.3
94.6
700-680
1.9
5.4
35.2
100
Somme
35.2
100
