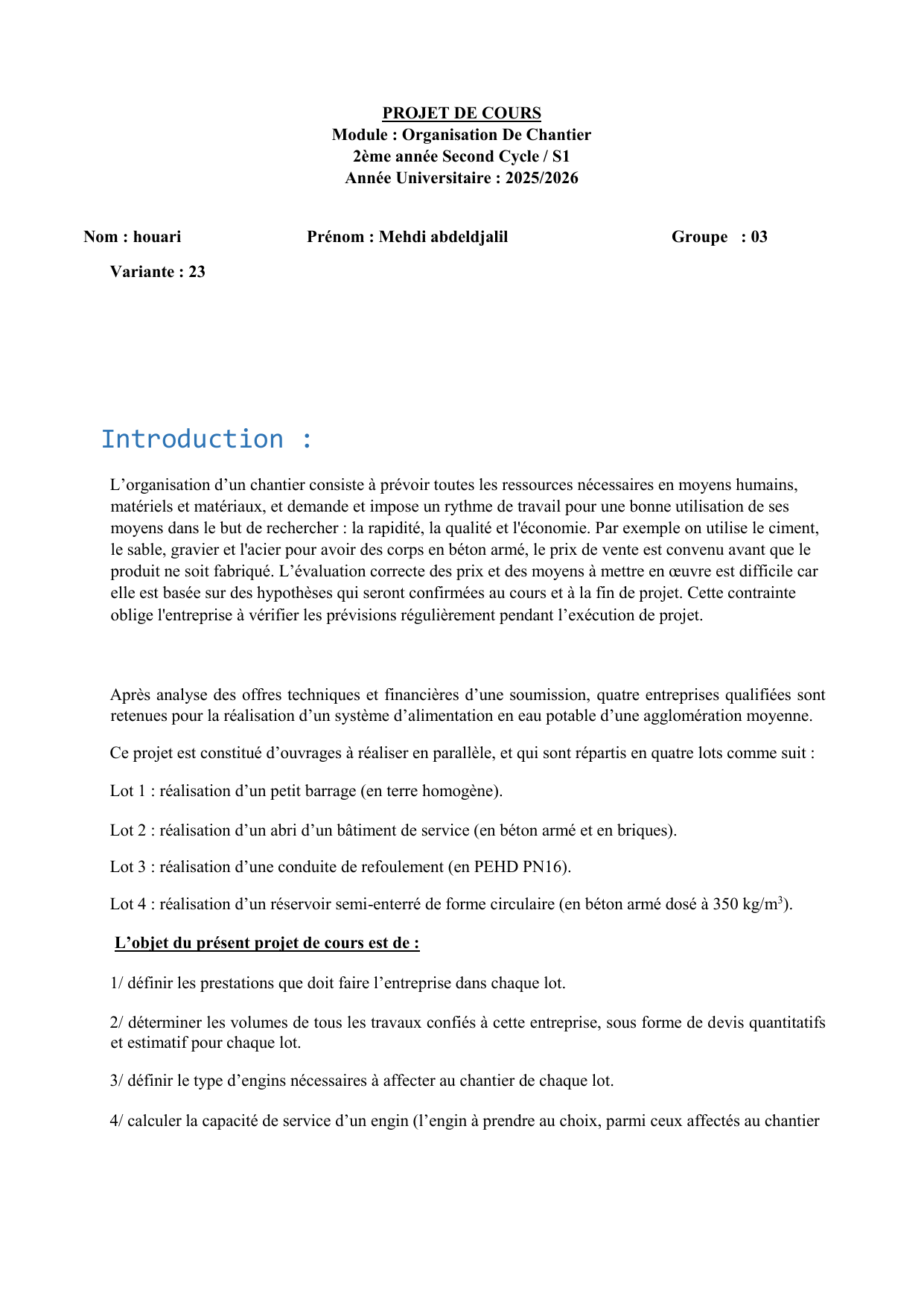

PROJET DE COURS
Module : Organisation De Chantier
2ème année Second Cycle / S1
Année Universitaire : 2025/2026
Nom : houari Prénom : Mehdi abdeldjalil Groupe : 03
Variante : 23
Introduction :
L’organisation d’un chantier consiste à prévoir toutes les ressources nécessaires en moyens humains,
matériels et matériaux, et demande et impose un rythme de travail pour une bonne utilisation de ses
moyens dans le but de rechercher : la rapidité, la qualité et l'économie. Par exemple on utilise le ciment,
le sable, gravier et l'acier pour avoir des corps en béton armé, le prix de vente est convenu avant que le
produit ne soit fabriqué. L’évaluation correcte des prix et des moyens à mettre en œuvre est difficile car
elle est basée sur des hypothèses qui seront confirmées au cours et à la fin de projet. Cette contrainte
oblige l'entreprise à vérifier les prévisions régulièrement pendant l’exécution de projet.
Après analyse des offres techniques et financières d’une soumission, quatre entreprises qualifiées sont
retenues pour la réalisation d’un système d’alimentation en eau potable d’une agglomération moyenne.
Ce projet est constitué d’ouvrages à réaliser en parallèle, et qui sont répartis en quatre lots comme suit :
Lot 1 : réalisation d’un petit barrage (en terre homogène).
Lot 2 : réalisation d’un abri d’un bâtiment de service (en béton armé et en briques).
Lot 3 : réalisation d’une conduite de refoulement (en PEHD PN16).
Lot 4 : réalisation d’un réservoir semi-enterré de forme circulaire (en béton armé dosé à 350 kg/m3).
L’objet du présent projet de cours est de :
1/ définir les prestations que doit faire l’entreprise dans chaque lot.
2/ déterminer les volumes de tous les travaux confiés à cette entreprise, sous forme de devis quantitatifs
et estimatif pour chaque lot.
3/ définir le type d’engins nécessaires à affecter au chantier de chaque lot.
4/ calculer la capacité de service d’un engin (l’engin à prendre au choix, parmi ceux affectés au chantier

LOT
01 : BARRAGE HOMOGENE
Un barrage est un ouvrage hydraulique construit pour retenir l’eau, généralement sur une rivière ou un
cours d’eau, afin de former un réservoir artificiel ou de réguler le débit. Il joue un rôle essentiel dans la
gestion des ressources en eau et peut être utilisé pour la production d’énergie hydroélectrique,
l’alimentation en eau potable, l’irrigation agricole, la protection contre les inondations ou d’autres
usages. Les barrages sont conçus pour interrompre ou contrôler l’écoulement de l’eau et sont réalisés à
partir de matériaux tels que le béton, la terre ou d’autres matériaux adaptés aux conditions du site.
Un barrage homogène est un ouvrage dont la structure présente des caractéristiques uniformes sur
l’ensemble de sa masse, notamment en termes de composition des matériaux et de résistance mécanique.
Cette homogénéité permet une répartition équilibrée des efforts et assure la stabilité et la sécurité de
l’ouvrage pour une rétention efficace de l’eau.
Il existe plusieurs types de barrages, dont le choix dépend de l’objectif du projet, des conditions
géographiques et des matériaux disponibles. Parmi les plus courants, on distingue :
1. Le barrage en béton : réalisé en béton armé, il se caractérise par une grande résistance et une
longue durée de vie. Il est fréquemment utilisé pour la production d’énergie hydroélectrique.
2. Le barrage en terre : construit à partir de matériaux naturels tels que la terre, le sable, le gravier
ou la roche, il est largement employé pour la création de retenues d’eau et l’irrigation.
3. Le barrage-poids : sa stabilité est assurée principalement par son propre poids, ce qui lui permet
de résister à la pression de l’eau. Il est généralement réalisé en béton ou en maçonnerie.
4. Le barrage en enrochement : constitué d’un empilement de blocs rocheux et de matériaux
granulaires, il est souvent utilisé dans les régions où le béton est difficile à obtenir.
5. Le barrage-voûte : de forme courbe, il transmet les efforts de l’eau vers les rives grâce à l’effet
de voûte. Il est particulièrement adapté aux vallées étroites et profondes.
6. Le barrage mobile : équipé de dispositifs permettant d’ajuster son ouverture, il sert
principalement à contrôler le débit et à réguler les crues.
7. Le barrage en remblai : formé d’une digue en terre ou en matériaux compactés, il est souvent
utilisé pour la protection contre les inondations.

LOT
Un barrage homogène illustré dans le schéma suivant :
Source : Technique des barrages en aménagement rural
Tableau N°01 : Caractéristiques du barrage
Variante
Hb ; m
bcr ; m
m1
m2
L0-1 ; m
L1-2 ; m
L2-3 ; m
L3-0 ; m
G.N
41
6.6
1/1.5
1/2
50
51
52
53
 Nomenclature des paramètres de la digue :
 Hb : Hauteur totale du barrage
 bcr : largeur en crête du barrage
 m1 : fruit du talus amont
 m2 : fruit du talus aval
 Données du profil en travers de la digue :
 H1-1= Hb /2,
 H2-2=Hb, H 3-3=H1-1
 Volumes à calculer :
 Volume du décapage (edéc=0,25m)
 Volume du remblai
 Volume du déblai (clef d’étanchéité) ; Hclef = 4 m ; bclef= 3 m ; mclef=1/1
 Volume des enrochements (eenr=0,4 m)
 Volume du gravier (egr=0,3 m)
 Volume du sable grossier /(esg=0,2m)
 Volume de la terre végétale (etv=0, 25 m)
 Volume du produit asphaltique (epa=0, 1m)

LOT
Calcul du volume de différent travaux pour la réalisation de travaux de 1er lot Barrage en terre homogène
1) Calcul du volume de décapage de la terre végétale (edéc=0,25m) qui y
compris l’évacuation de la décharge publique :
L= = 50 + 51 + 52 + 53 = 206
S0= edéc × bcr = 0,25 × 6.6 = 1,65 m2
S1= edéc ×B1 = 0,25×78.35 = 19.59m2
B1 = bcr+m1h1+m2h1=6.6+1,5 ×20.5+2×20.5=78.35m
S2= edéc × B2 = 0,25 × 150.1 =37.525 m2
B2 = bcr+m1h2+m2h2=150.1m
S3= S1 = 19.59 m2
S4=S0 =1.65 m2
 =531 m3
 =1456.4325 m3
 = 1484.99 m3
 =562.86 m3
Vdéc =  = 4035.2825 m3
2) Calcul du volume de déblai (clef d’étanchéité)
 On négligeant le coefficient de foisonnement
Hclef =4 m ; bclef = 3 m ; mcelf =1/1

LOT
 = 28 m2
Vdéb=S ×LB =28 ×206 = 5768 m3
3) Calcul du volume du remblai (clef d’étanchéité )
4) Calcul du volume du corps du barrage
VT =  avec  
 et  
S’0 = 0 → barrage n’est pas de section dans la crête
 870.7375 m2
  3212.35 m2
 =870.7375 m2
Alors = 21768.4375 m3
= 104118.7313 m3
= 106160.275 m3
 =23074.54375 m3
VT =255121.9876 m3
5) Calcul de volume d’enrochement du talus amont du barrage (eenr= 0,4m) :
 =36.957 m
 =73.914 m
S0=S4= 0
