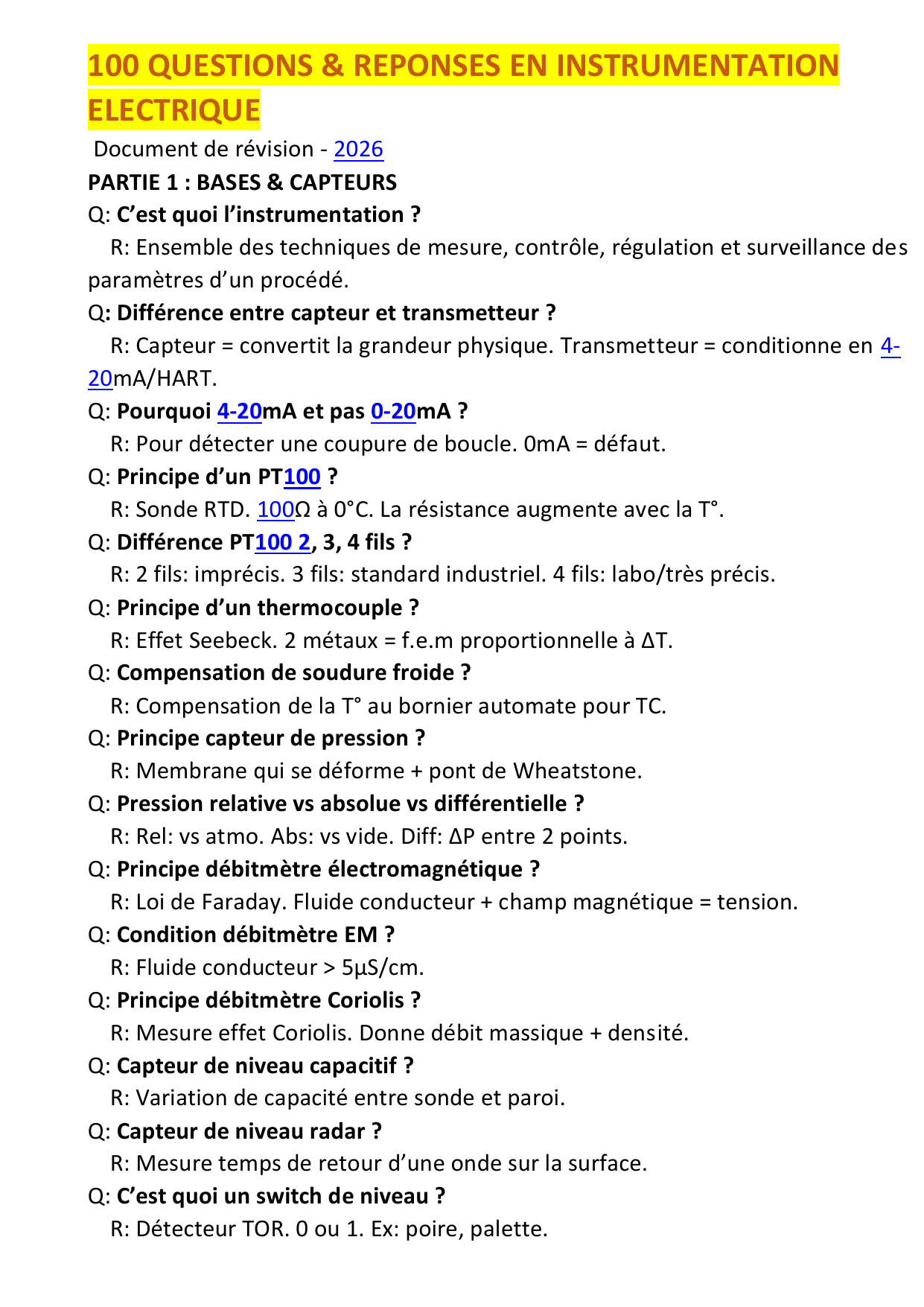

100 QUESTIONS & REPONSES EN INSTRUMENTATION
ELECTRIQUE
Document de révision - 2026
PARTIE 1 : BASES & CAPTEURS
Q: C’est quoi l’instrumentation ?
R: Ensemble des techniques de mesure, contrôle, régulation et surveillance des
paramètres d’un procédé.
Q: Différence entre capteur et transmetteur ?
R: Capteur = convertit la grandeur physique. Transmetteur = conditionne en 4-
20mA/HART.
Q: Pourquoi 4-20mA et pas 0-20mA ?
R: Pour détecter une coupure de boucle. 0mA = défaut.
Q: Principe d’un PT100 ?
R: Sonde RTD. 100Ω à 0°C. La résistance augmente avec la T°.
Q: Différence PT100 2, 3, 4 fils ?
R: 2 fils: imprécis. 3 fils: standard industriel. 4 fils: labo/très précis.
Q: Principe d’un thermocouple ?
R: Effet Seebeck. 2 métaux = f.e.m proportionnelle à ΔT.
Q: Compensation de soudure froide ?
R: Compensation de la T° au bornier automate pour TC.
Q: Principe capteur de pression ?
R: Membrane qui se déforme + pont de Wheatstone.
Q: Pression relative vs absolue vs différentielle ?
R: Rel: vs atmo. Abs: vs vide. Diff: ΔP entre 2 points.
Q: Principe débitmètre électromagnétique ?
R: Loi de Faraday. Fluide conducteur + champ magnétique = tension.
Q: Condition débitmètre EM ?
R: Fluide conducteur > 5µS/cm.
Q: Principe débitmètre Coriolis ?
R: Mesure effet Coriolis. Donne débit massique + densité.
Q: Capteur de niveau capacitif ?
R: Variation de capacité entre sonde et paroi.
Q: Capteur de niveau radar ?
R: Mesure temps de retour d’une onde sur la surface.
Q: C’est quoi un switch de niveau ?
R: Détecteur TOR. 0 ou 1. Ex: poire, palette.
PARTIE 2 : BOUCLES & AUTOMATISME
Q: C’est quoi une boucle 4-20mA ?
R: Boucle de courant standard. Peu sensible aux parasites.
Q: C’est quoi HART ?
R: Protocole numérique superposé au 4-20mA pour diag/config.
Q: C’est quoi un I/P ?
R: Convertit 4-20mA en 0.2-1 bar pour vanne.
Q: Rôle positionneur de vanne ?
R: Associe position réelle à la consigne 4-20mA.
Q: PID P, I, D ?
R: P: Rapide. I: Supprime erreur. D: Anticipe.
Q: Fail safe vanne ?
R: FO, FC, FL en cas de perte air/signal.
Q: C’est quoi un interlock ?
R: Sécurité qui empêche une action dangereuse. Ex: JTC3/BL
Q: AI, AO, DI, DO ?
R: Entrée/Sortie Analogique et Tout Ou Rien.
Q: Etalonnage Zéro et Span ?
R: Zéro=4mA. Span=20mA.
Q: Précision d’un instrument ?
R: Ecart max vs valeur réelle en % pleine échelle.
Q: LRV / URV ?
R: Lower/Upper Range Value. 4mA et 20mA.
Q: Rôle barrière Zener ?
R: Sécurité intrinsèque ATEX.
Q: Profibus, Profinet, Modbus ?
R: Protocoles com automate-instruments.
Q: Analogique vs Numérique ?
R: Analog: 4-20mA continu. Num: 0/1 ou Bus.
Q: C’est quoi un pull cord ?
R: Tirette arrêt d’urgence convoyeur. Ex: P1 JTC3
PARTIE 3 : ALIMENTATION & CÂBLAGE
Q: Alim standard instrumentation ?
R: 24VDC transmetteurs. 220/380VAC moteurs.
Q: Pourquoi câble blindé ?
R: Contre parasites. Terre 1 seul côté.
Q: Mise à la terre instrument ?
R: Terre propre séparée de terre puissance.
Q: C’est quoi une JB ?
R: Junction Box. Boîte de jonction terrain.
Q: IP65, IP66 ?
R: 6=poussière. 5=jet eau. 6=fort jet eau.
Q: C’est quoi ATEX ?
R: Matériel zone explosible. Zone 0,1,2 Gaz.
Q: Loop powered vs 4 fils ?
R: Loop=alim par boucle. 4 fils=alim séparée.
Q: Isolateur galvanique ?
R: Supprime boucles de masse.
Q: Temps de réponse ?
R: Temps pour atteindre 63% valeur finale.
Q: Pourquoi 2 fils pour 4-20mA ?
R: Alim + signal sur même paire.
PARTIE 4 : DÉPANNAGE & MAINTENANCE
Q: Transmetteur à 3.6mA ?
R: Défaut. Coupure ou burnout downscale.
Q: Transmetteur à 22mA ?
R: Dépassement mesure ou burnout upscale.
Q: Tester boucle 4-20mA ?
R: Calibrateur: simuler 4, 12, 20mA.
Q: C’est quoi la dérive ?
R: Perte de précision dans le temps.
Q: Span turndown ?
R: Rapport plage max / plage min réglable.
Q: Pourquoi purger prise pression ?
R: Enlever air si liquide, condensat si gaz.
Q: Rôle siphon vapeur ?
R: Protéger capteur de la chaleur.
kii
Q: Vérifier un PT100 ?
R: Ohmmètre. 100Ω à 0°C, 138.5Ω à 100°C.
Q: C’est quoi vibrating fork ?
R: Détecteur niveau. Fréquence change si immergé.
Q: Rôle instrumentiste ?
R: Install, étalonnage, dépannage, maintenance.
ARTIE 5 : MESURE AVANCÉE - 51 à 65
Q: C’est quoi le "turndown ratio" d’un débitmètre ?
R: Rapport entre débit max et débit min mesurable avec précision.
Q: Principe d’un débitmètre à ultrasons temps de transit ?
R: Mesure la différence de temps d’une onde sonore dans le sens et contre-
sens du fluide.
Q: Avantage débitmètre Vortex ?
R: Pas de pièces mobiles. Mesure débit volumique. Besoin d’écoulement
turbulent Re > 20000.
Q: C’est quoi le "K-factor" d’un débitmètre ?
R: Coefficient de calibration. Nbre d’impulsions par unité de volume.
Q: Principe d’un radar à ondes guidées TDR ?
R: Onde guidée le long d’une sonde. Très précis même avec mousse/vapeur.
Q: Différence Pression Manométrique et Absolue ?
R: Manométrique = relative à l’atmosphère. Absolue = relative au vide.
Q: C’est quoi un "wet leg" et "dry leg" ?
R: Wet leg: capillaire rempli de liquide pour mesure niveau. Dry leg: capillaire à
l’air pour gaz/sec.
Q: Pourquoi 5 valves manifold sur transmetteur DP ?
R: 2 isolement, 2 égalisation, 1 purge. Pour étalonner sans arrêter le procédé.
Q: C’est quoi la "suppression de zéro" ?
R: Décaler le LRV quand le transmetteur DP est en dessous de la prise basse.
Q: Principe d’un analyseur pH ?
R: Mesure la différence de potentiel entre électrode de mesure et électrode de
référence.
Q: Pourquoi 2 points d’étalonnage pH ?
R: Buffer 7.00 et buffer 4.00 ou 10.00 pour régler pente et offset.
Q: C’est quoi la conductivité ?
R: Capacité d’un liquide à conduire le courant. Unité: µS/cm.
Q: Principe d’un analyseur O2 zirconium ?
R: Cellule qui génère une tension proportionnelle à la différence de O2 entre
fumée et air.
Q: C’est quoi la turbidité ?
R: Mesure de la quantité de particules en suspension dans un liquide.
Q: Principe capteur de vibration ?
R: Accéléromètre piézoélectrique. Convertit vibration en signal mV.
PARTIE 6 : AUTOMATISME & RÉGULATION - 66 à 80
Q: Différence contrôle On/Off et PID ?
R: On/Off: tout ou rien. PID: progressif pour éviter les dépassements.
Q: C’est quoi "anti-windup" sur un PID ?
R: Bloque l’action intégrale quand la vanne est en butée pour éviter le
dépassement.
Q: C’est quoi un "cascade" ?
R: 2 boucles PID. La sortie du PID maître = consigne du PID esclave.
Q: C’est quoi un "ratio" ?
R: Une grandeur suit une autre selon un ratio. Ex: Air/Carburant.
Q: C’est quoi "feedforward" ?
R: Anticipation de perturbation. Corrige avant que le PID ne voit l’erreur.
Q: Différence DCS et PLC ?
R: DCS: pour procédé continu, beaucoup d’AI/AO. PLC: pour séquentiel,
beaucoup de DI/DO.
Q: C’est quoi SCADA ?
R: Supervision et acquisition de données. HMI + Historique + Alarmes.
Q: Rôle d’un SIS ?
R: Système Instrumenté de Sécurité. SIL1 à SIL4. Indépendant du DCS.
Q: C’est quoi "redondance" ?
R: 2 automates/alim en parallèle. Si 1 tombe en panne, l’autre prend le relais.
Q: C’est quoi un "heartbeat" en com ?
R: Signal périodique pour vérifier que la com entre 2 équipements est OK.
Q: Différence NO et NC sur contact ?
R: NO: Ouvert au repos. NC: Fermé au repos. En sécurité on utilise souvent NC.
Q: C’est quoi "debounce" sur DI ?
R: Filtre temporel pour éviter les rebonds de contact mécanique.
Q: Rôle d’un "solenoid valve" ?
R: Electrovanne. Convertit signal électrique 24VDC en action pneumatique.
