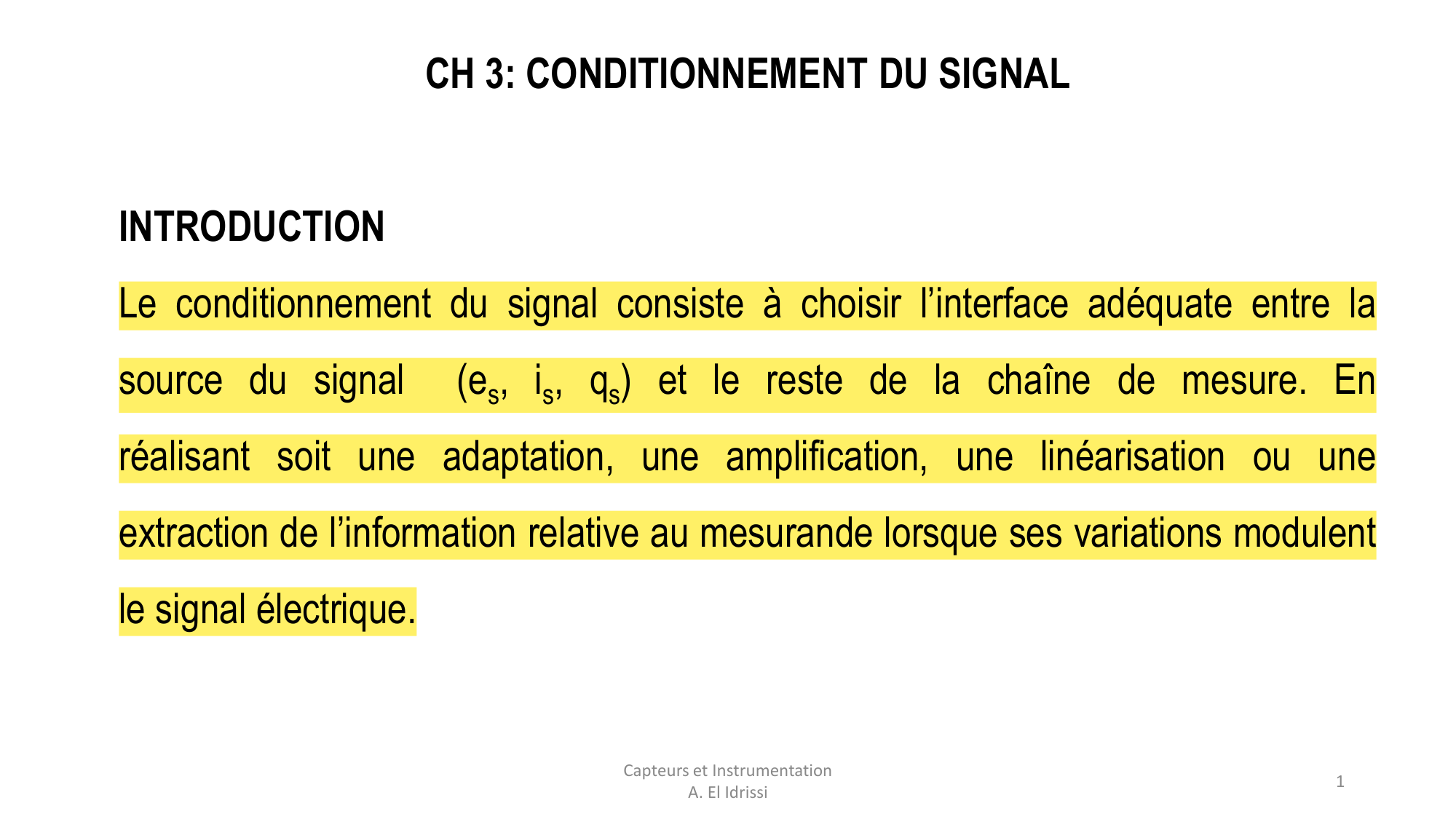

CH 3: CONDITIONNEMENT DU SIGNAL
INTRODUCTION
Le conditionnement du signal consiste à choisir l’interface adéquate entre la
source du signal (es, is, qs)et le reste de la chaîne de mesure. En
réalisant soit une adaptation, une amplification, une linéarisation ou une
extraction de l’information relative au mesurande lorsque ses variations modulent
le signal électrique.
Capteurs et Instrumentation
A. El Idrissi 1

1. Adaptation de la source du signal à la chaîne
1. 1 Capteur en source de tension

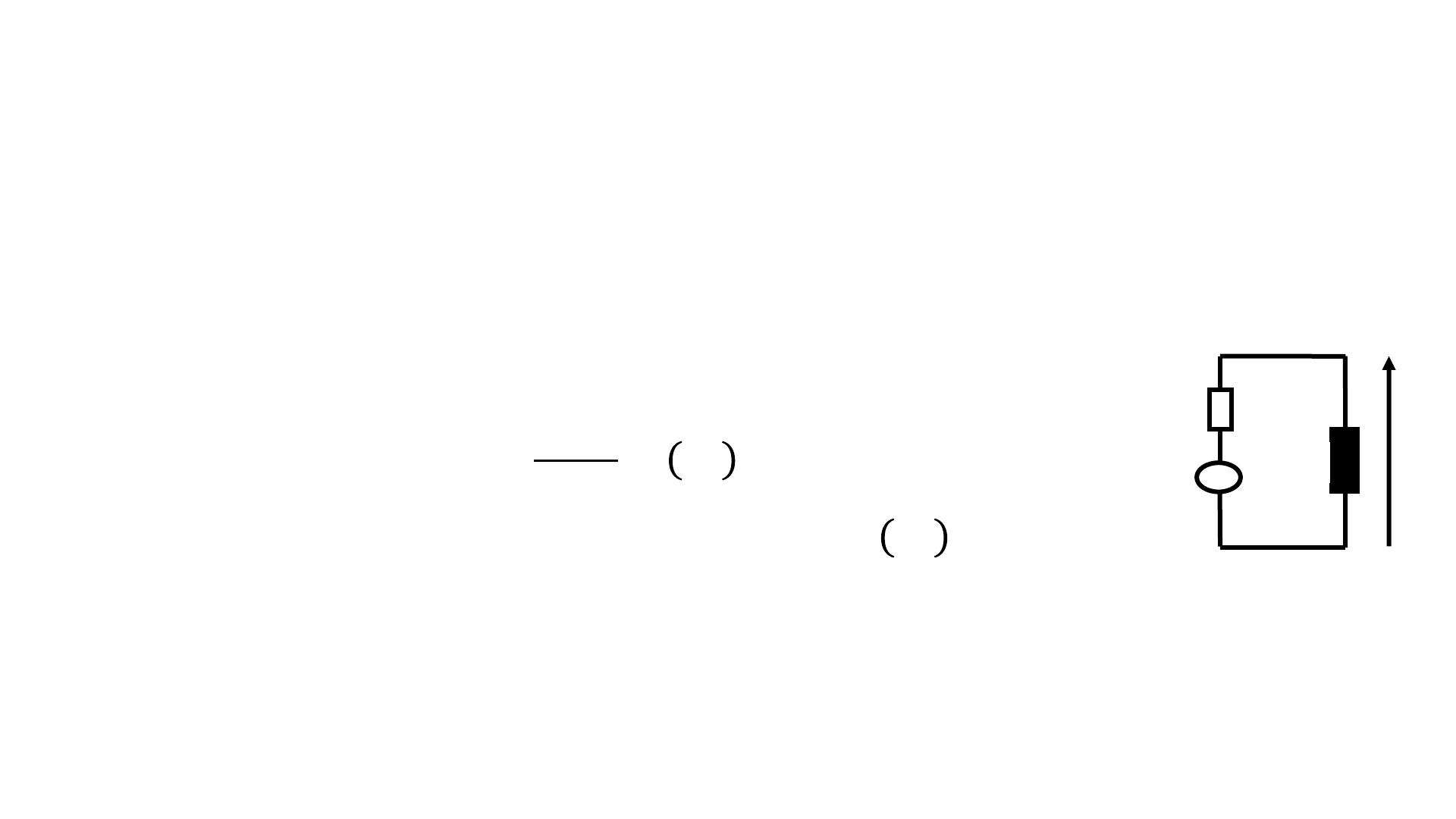

Lorsqu’il s’agit d’un capteur actif équivalent à une source de tension de f.e.m. ec(m) et
d’impédance interne Zc(m), le signal portant l’information Vm(m) peut dépendre de
l’impédance d’entrée de l'instrument de mesure Zi.
•En effet nous avons : 
•Dans le cas où on obtient bien 
Dans ce cas on utilise des amplificateurs adaptateurs d’impédance (amplificateur
d’instrumentation).
Vm
ec
Zc
Zi
Capteurs et Instrumentation
A. El Idrissi 2

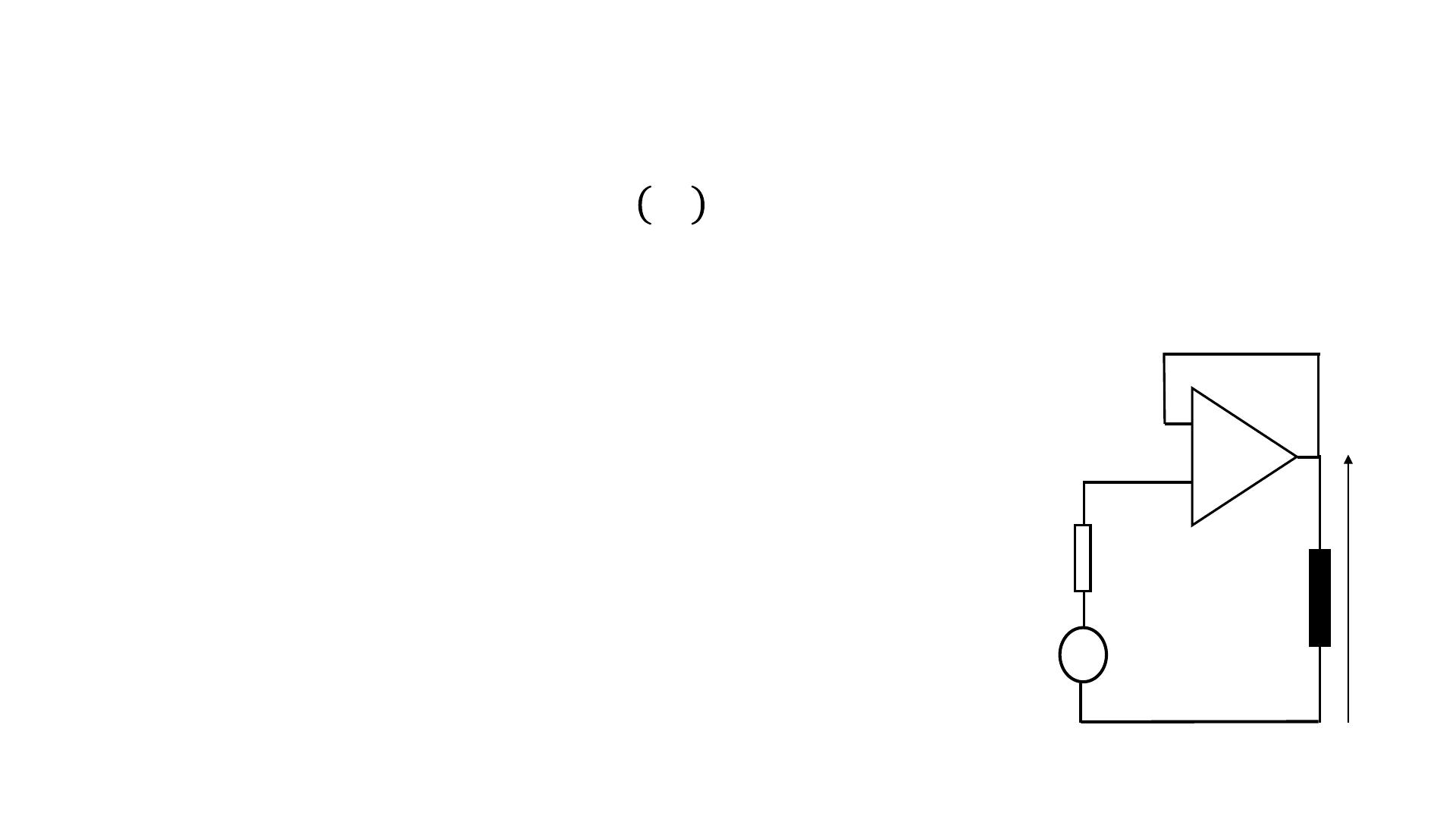

•Lorsque l’on insère un adaptateur d’impédance entre le capteur et l’instrument de
mesure on obtient bien et ceci quelque soit la valeur de Zi.
•Cet adaptation put être réalisée par exemple par :
un amplificateur opérationnel monté en suiveur,
un amplificateur opérationnel monté en non inverseur,
un amplificateur d’instrumentation.
ec(m)
ZiVm
-
+
Zc(m)
Capteurs et Instrumentation
A. El Idrissi 3

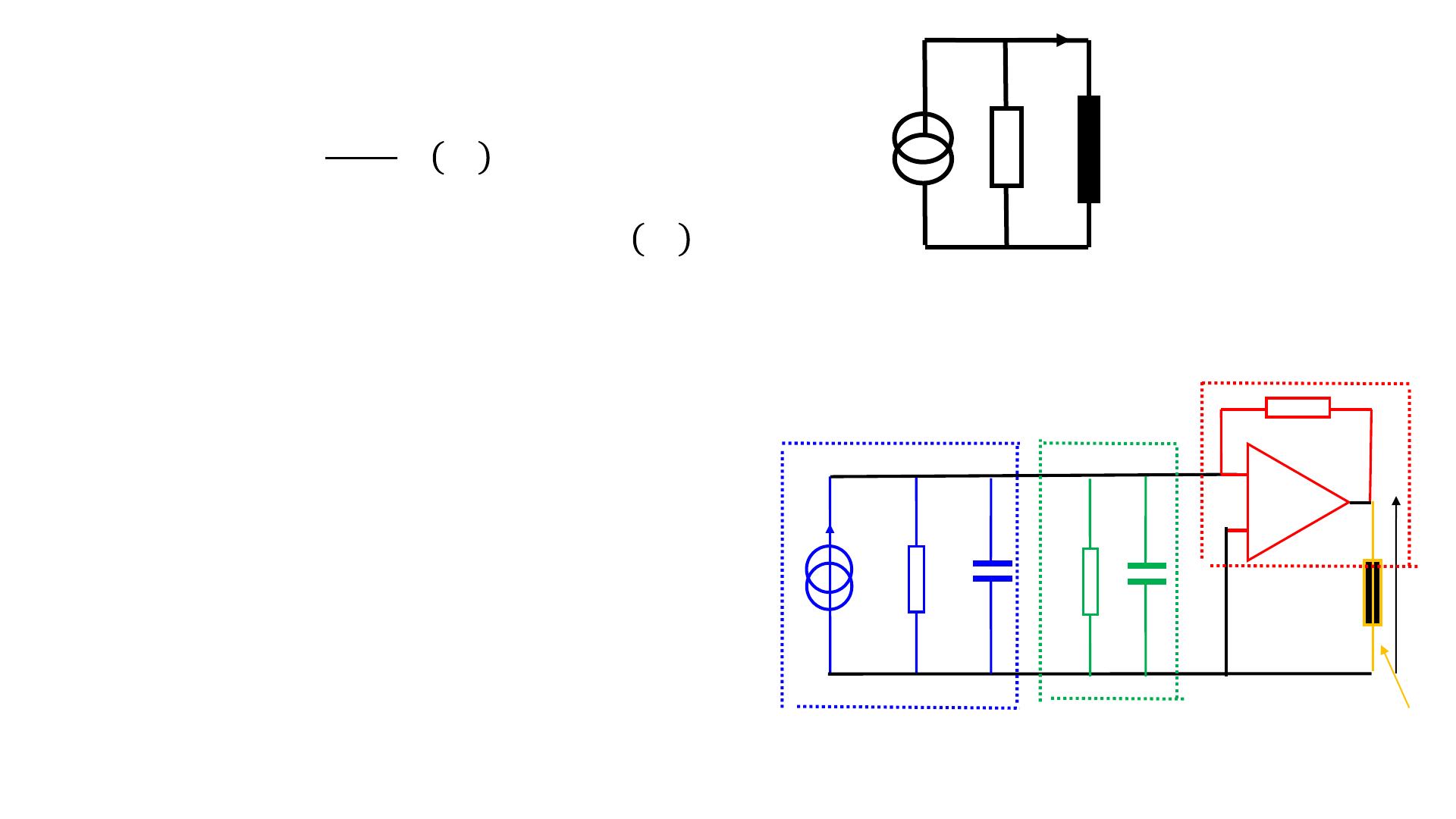

1. 2 Capteur en source de courant
Nous avons : 
Dans le cas où Zi Zcon obtient 
im
ic(m) ZcZi
ic(m) ZiVm
Cc Rp Cp
-
+
R
Capteur
Câble ou fils de connexion
Convertisseur courant-tension
Instrument de mesure
En utilisant un un convertisseur courant-tension et
on obtient : Vm= -R ic(m) indépendamment de Zcet
de l’impédance du câble ou es fils de connexion.
En effet, l’amplificateur opérationnel étant idéal
(e-= e+= 0 et i-= 0) donc le courant traversant la
résistance R est le courant ic(m) d’où Vm= -R ic(m).
Capteurs et Instrumentation
A. El Idrissi 4

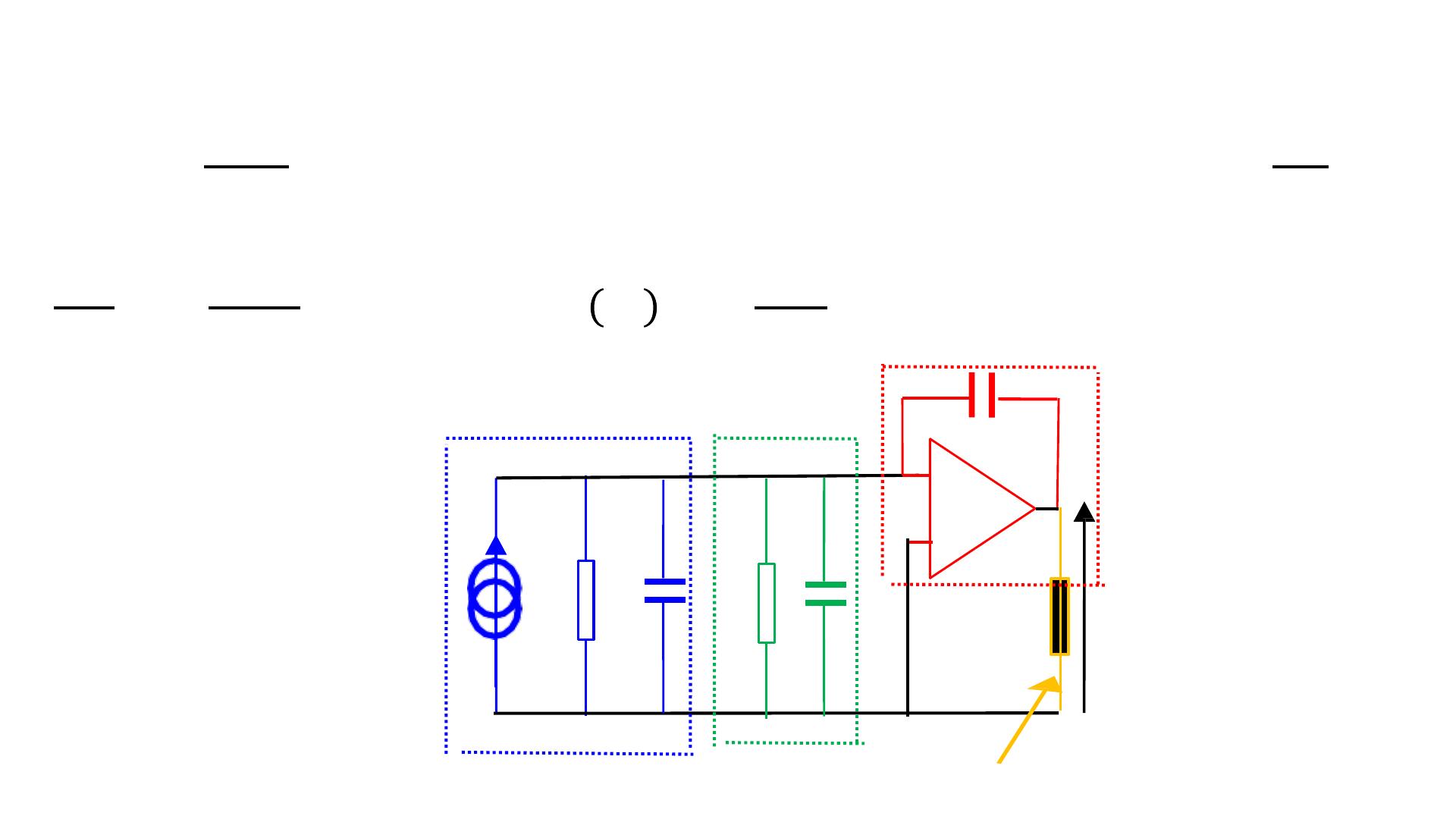

1. 3 Capteur en source de charges
•Le conditionneur utilisé dans ce cas est un convertisseur charge-tension.
•
 et le courant ictraversant le condensateur C est donné par 
•Etant donné que l’amplificateur opérationnel est idéal, on a ic= i(m) donc
 par conséquent   .
Rc
i (m) ZiVm
Cc Rp Cp
C
-
+
Capteur Câbleou fils de connexion
Convertisseur charge-tension
Instrument de mesure
Capteurs et Instrumentation
A. El Idrissi 5
