Exercice 1 : Inere du réseau
Un alternateur fonconnant sous une fréquence de 50 Hz avec comme Puissance Acve
nominale Pn = 500 MW possède un régulateur de vitesse dont le stasme est fixé à 5%. La
puissance de consigne est réglée à la puissance nominale.
Quelle est la puissance fournie par l’alternateur si l’on considère qu’il est connecté à un
réseau de puissance infinie qui impose comme fréquence 49,9 Hz.
Exercice 2 : Interconnexion de deux réseaux
Deux grands réseaux électriques A et B fonconnant à 60Hz sont caractérisés par :
Pour le réseau A :
- Puissance = 200 GW
- Stasme apparent : 8%
Pour le réseau B :
- Puissance : 30 GW
- Stasme apparent : 10%
Les deux réseaux sont interconnectés par une ligne.
1- Le réseau B étant affecté par une perte de charge de 1 GW, quelle est sa nouvelle
valeur de fréquence après l’acon du réglage primaire ?
2- Quelle est la variaon de transit sur l’interconnexion ?
3- Quelle sera la nouvelle valeur de fréquence après acon du réglage secondaire.
Exercice 3 : alternateur connecté au réseau
Un alternateur à pôles lisses est relié à un réseau de transport d’énergie de « puissance

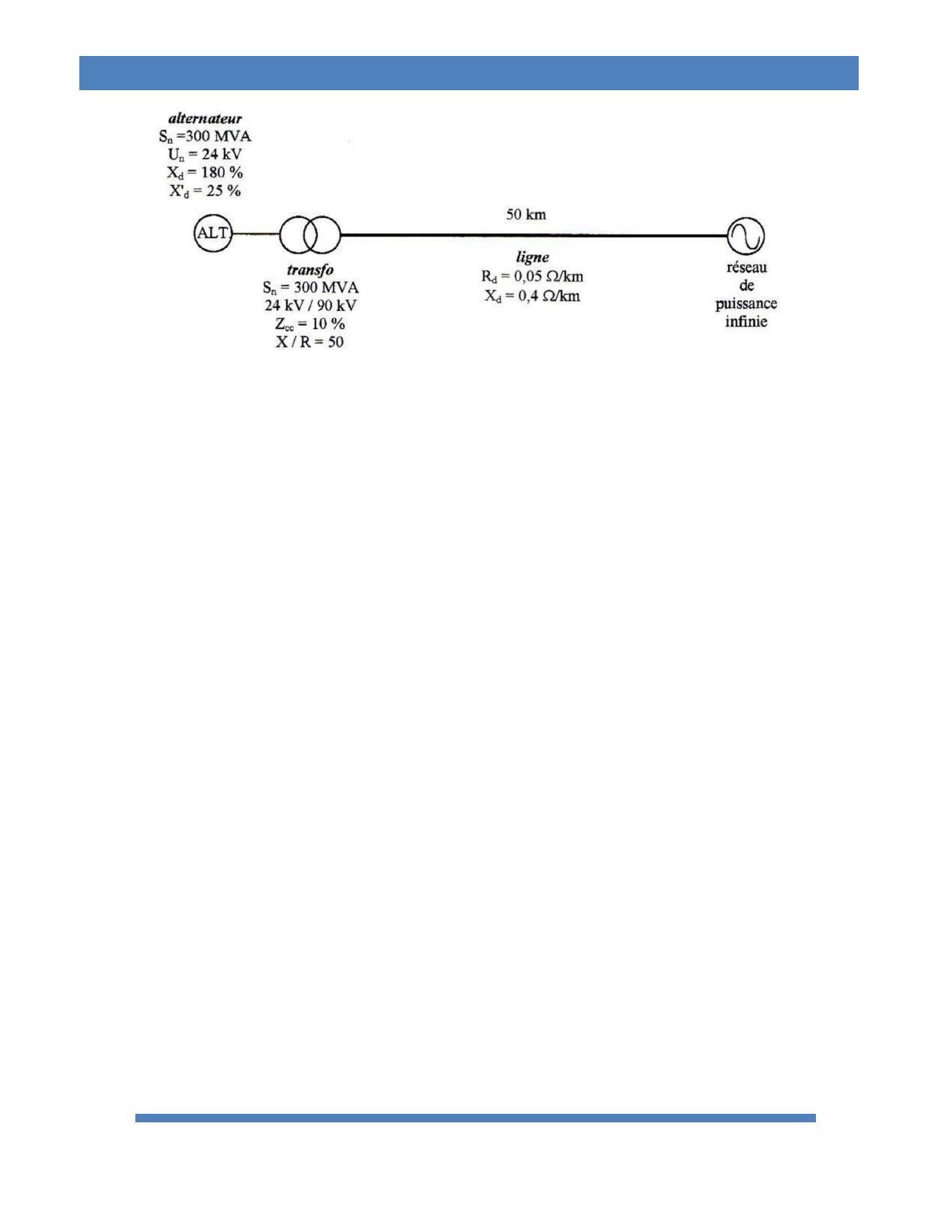

infinie » par l’intermédiaire d’un transformateur et d’une ligne. Le réseau se présente comme
suit :

EXAMEN RESEAUX ELECTRIQUES – MASTER 1 GENIE ELECTRIQUE – ECOLE SUPERIEURE POLYTECHNIQUE
MAGUETTE SARR 2
Hypothèses :
- En régime permanent synchrone, la tension statorique aux bornes de l’alternateur est
régulée à sa valeur nominale.
- Tension au nœud de raccordement supposée constante entre phases (90 kV)
- Mesures en régime permanent : I
alt
=6795 A avec un déphasage (en retard) de 17° par
rapport à la tension statorique simple.
1- Calculer les valeurs de puissances acve et réacves fournies par l’alternateur.
2- Etablir le schéma équivalent en régime transitoire de l’alternateur lors d’un court-
circuit fugif à ses bornes.
3- Considérant que pendant le régime transitoire E’ est constante, établir l’équaon
liérale de la courbe de puissance de l’alternateur en foncon d’un angle interne à
définir.
4- Donner l’équaon numérique de cee courbe de puissance. En déduire l’équaon
obtenue en négligeant les résistances du réseau.
