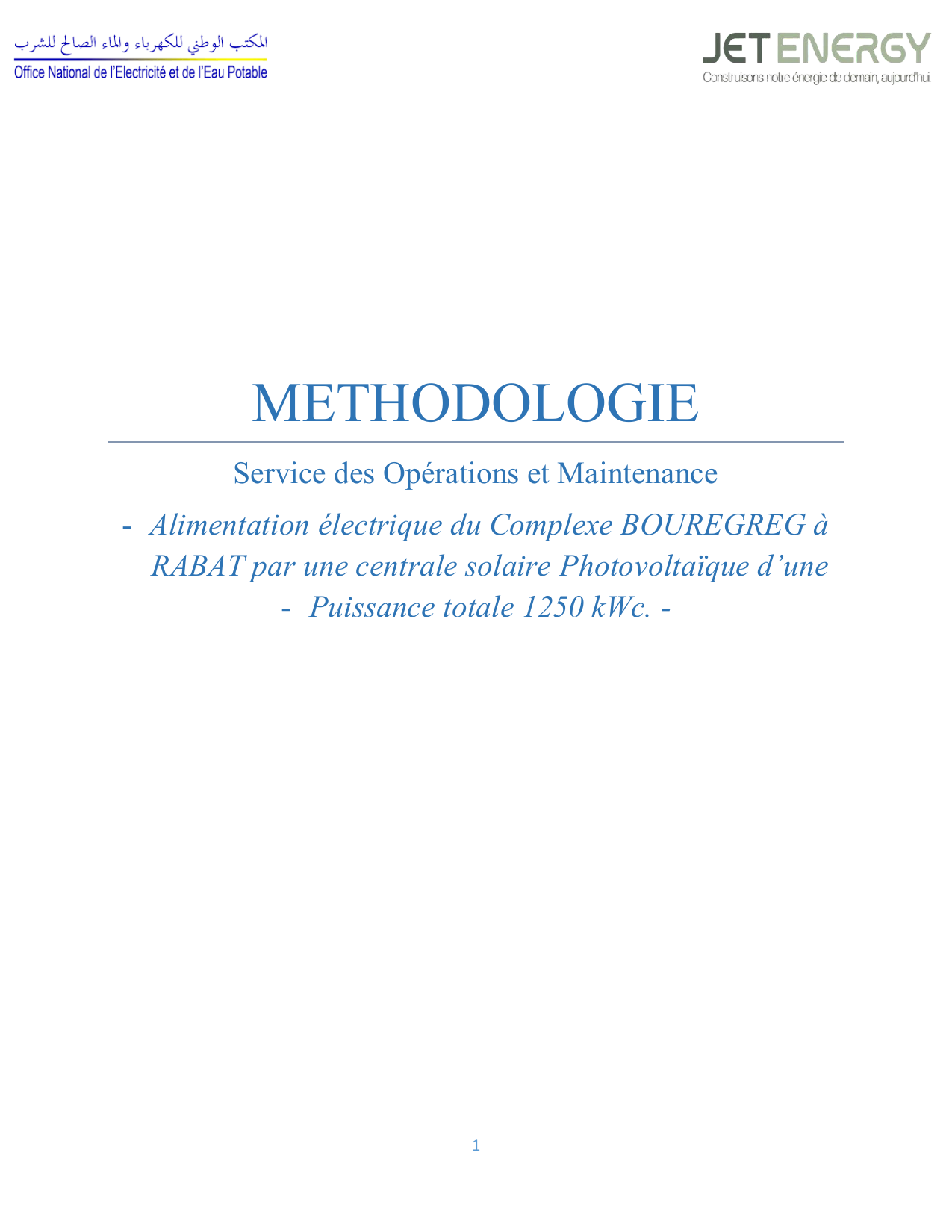

Méthodologie Maintenance Centrale Solaire Photovoltaïque 1250 kWc Rabat

1
METHODOLOGIE
Service des Opérations et Maintenance
- Alimentation électrique du Complexe BOUREGREG à
RABAT par une centrale solaire Photovoltaïque d’une
- Puissance totale 1250 kWc. -

2
Table des matières
1. Intitulé du projet : ............................................................................................................................. 4
2. Introduction : ................................................................................................................................... 4
3. Maintenance Préventive : ................................................................................................................. 5
3.1. Définition ................................................................................................................................. 5
3.2. Objective .................................................................................................................................. 5
4. Maintenance corrective : .................................................................................................................. 5
4.1. Définition ................................................................................................................................. 5
4.2. Objective .................................................................................................................................. 5
5. Nettoyage des modules : ................................................................................................................... 6
5.1. Définition ................................................................................................................................. 6
5.2. Objectifs du nettoyage .............................................................................................................. 6
5.3. Fréquence de nettoyage ............................................................................................................ 6
5.4. Méthodologie d’intervention ..................................................................................................... 6
5.5. Estimation de la quantité d'eau pour le nettoyage des panneaux solaire de la centrale ................ 7
6. Méthodologie de l’exploitation et de la maintenance :....................................................................... 8
6.1. Pour l’exploitation : .................................................................................................................. 8
6.2. Maintenance préventive : .......................................................................................................... 8
6.3. Maintenance corrective : ........................................................................................................... 9
6.3.1. Préparation et sécurité : ..................................................................................................... 9
6.3.2. Diagnostic de la panne ...................................................................................................... 9
6.3.3. Procédures de réparation et de remplacement .................................................................. 10
6.3.4. Tests et mise en service : ................................................................................................. 11
6.3.5. Documentation : ............................................................................................................. 12
7. Reporting : ..................................................................................................................................... 12
7.1. Production d'énergie .............................................................................................................. 12
7.2. Analyse de sous-performance / surperformance..................................................................... 12
7.3. Ratio de performance (PR) ...................................................................................................... 13
7.4. Taux de disponibilité ............................................................................................................... 13
8. Temps de réponse et de résolution : ................................................................................................ 14
9. Gestion des pièces de rechange....................................................................................................... 16

3
9.1 Identification des besoins initiaux ..............................................................16
9.2 Organisation du stockage ............................................................................................................. 16
9.3 Procédure de sortie de stock ........................................................................................................ 16
9.4 Suivi des seuils et réapprovisionnement ....................................................................................... 17
9.5 Gestion de l’obsolescence ............................................................................................................ 17
10. Gestion des déchets des panneaux photovoltaïques cassés ........................................................... 17
10.1 Tri et Classification .................................................................................................................... 17
10.2 Procédure du traitement ........................................................................................................... 17
11. Conclusion : ............................................................................................................................... 18
Liste des tableaux :
Tableau 1 : Ensemble des opérations de maintenance à effectuer sur chaque partie de la centrale ......... 8
Liste des figures :
Figure 1: Domaine d'application de la maintenance ................................................................................. 4

4
1. Intitulé du projet :
Alimentation électrique du Complexe BOURGREG à Rabat par une centrale solaire
photovoltaïque d’une puissance totale de 1250 KWc
2. Introduction :
La présente méthodologie a pour but de décrire les actions nécessaires pour effectuer l'entretien régulier de
la centrale photovoltaïque du Complexe BOURGREG à Rabat afin d'assurer un fonctionnement correct,
d'augmenter la production d'énergie et de prolonger la durée de vie du système.
 Domaine d’application :
Le domaine d'application de la maintenance d'une centrale solaire PV comprend plusieurs aspects couvrant
les différents composants et systèmes de la centrale solaire, pour :
Figure 1: Domaine d'application de la maintenance
 Un rendement optimal de votre installation photovoltaïque : Pour maintenir un
rendement régulier, il est conseillé de faire vérifier vos panneaux solaires. La saleté ou la
crasse peuvent empêcher les cellules photovoltaïques de capter correctement l'énergie
solaire et ainsi vos performances peuvent diminuer.
 Une meilleure longévité de vos panneaux photovoltaïques : Un générateur
photovoltaïque a besoin d'un entretien régulier afin de pouvoir anticiper les problèmes
techniques potentiels qui peuvent survenir au fil du temps. Avec des tâches régulières de
Rendement
optimal
Meilleur
longévité des
équipements
Efficacité
durable de la
centrale

5
surveillance et de maintenance des panneaux photovoltaïques et des
opérations de contrôle électrique, la durée de vie de votre centrale photovoltaïque est
augmentée.
 Une efficacité durable de votre installation photovoltaïque : Grâce au système de
monitoring, Nous pouvons suivre à distance les performances de votre installation. Si un
incident est détecté, un pré-diagnostic est réalisé, permettant de cibler l'intervention à
distance ou physiquement sur site.
3. Maintenance Préventive :
3.1. Définition
La maintenance préventive comprend l'inspection programmée des dispositions en matière de santé
et de sécurité, l'inspection des équipements, les tests, l'entretien, le nettoyage, la réparation et le
remplacement des composants de la centrale. Il comprend également la surveillance à distance des
centrales solaires photovoltaïques à l'aide des plates-formes de surveillance installées pour
identifier les défauts du système.
3.2. Objective
 Prévenir les pannes avant qu’elles ne se produisent.
 Assurer la fiabilité, la disponibilité et la longévité des équipements.
 Réduire les arrêts non planifiés.
 Maintenir les performances au niveau optimal.
Donc en gros il s’agit d’effectuer des inspections, nettoyages, réglages, tests et remplacements
à intervalles planifiés selon le calendrier ou l’état des équipements.
4. Maintenance corrective :
4.1. Définition
La maintenance corrective inclura toutes les interventions sur site pour inspecter, tester, réparer et
remplacer des composants en dehors du préventif programmé. Il comprendra également d'autres
services qui ne sont pas inclus dans l'étendue des services mais qui seront requis de la part de
l'Opérateur pour mettre à niveau ou améliorer les performances de l’installation.
4.2. Objective
 Remettre en état un équipement défaillant pour rétablir son fonctionnement normal.
 Réagir rapidement après la détection d’une panne ou d’un dysfonctionnement.
 Identifier les causes de la défaillance pour éviter leur réapparition.
