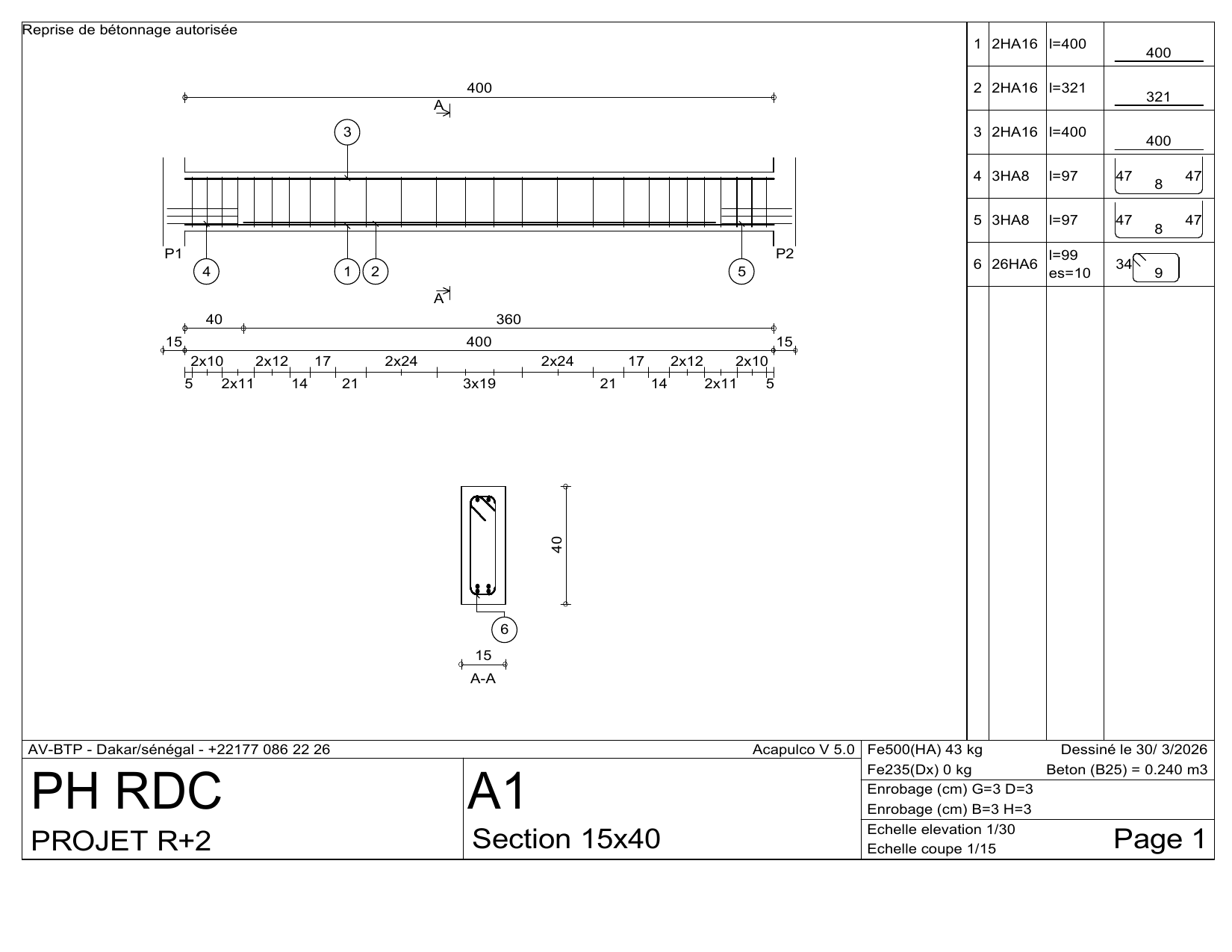

PH RDC A1
PROJET R+2 Section 15x40
AV-BTP - Dakar/sénégal - +22177 086 22 26 Acapulco V 5.0 Fe500(HA) 43 kg
Fe235(Dx) 0 kg
Dessiné le 30/ 3/2026
Beton (B25) = 0.240 m3
Enrobage (cm) G=3 D=3
Enrobage (cm) B=3 H=3
Echelle elevation 1/30
Echelle coupe 1/15
Page 1
15 400 15
A
A
40 360
400
5
2x10
2x11
2x12
14
17
21
2x24
3x19
2x24
21
17
14
2x12
2x11
2x10
5
P1 P2
1 2
3
4 5
A-A
15
40
6
1 2HA16 l=400 400
2 2HA16 l=321 321
3 2HA16 l=400 400
4 3HA8 l=97 8
47 47
5 3HA8 l=97 8
47 47
6 26HA6 l=99
es=10 9
34
Reprise de bétonnage autorisée
1
/
1
100%
