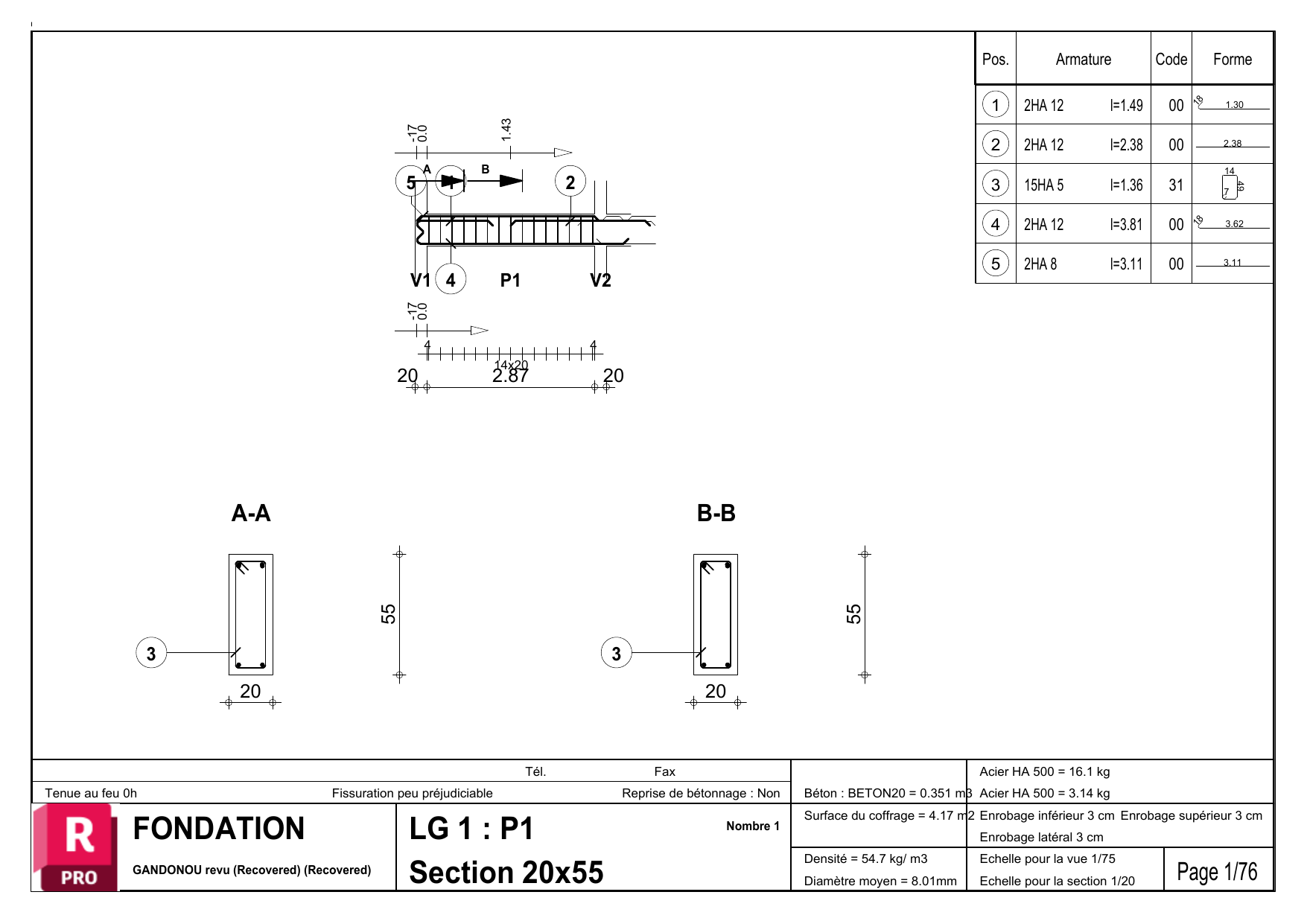

Plan de fondation avec armature - LG 1: P1

V1 P1 V2
20 2.87 20
4
14x20
4
-17 0.0 -17
0.0 1.43
A B
4
1 25
A-A
55
20
3
B-B
55
20
3
1 2HA 12 l=1.49 00
18
1.30
Pos. Armature Code Forme
2 2HA 12 l=2.38 00
2.38
3 15HA 5 l=1.36 31
7
49
14
4 2HA 12 l=3.81 00
18
3.62
5 2HA 8 l=3.11 00
3.11
Tél. Fax
Béton : BETON20 = 0.351 m3
Acier HA 500 = 16.1 kg
Acier HA 500 = 3.14 kgTenue au feu 0h Fissuration peu préjudiciable Reprise de bétonnage : Non
FONDATION
GANDONOU revu (Recovered) (Recovered)
LG 1 : P1
Nombre 1
Section 20x55
Surface du coffrage = 4.17 m2 Enrobage inférieur 3 cm Enrobage supérieur 3 cm
Enrobage latéral 3 cm
Densité = 54.7 kg/ m3
Diamètre moyen = 8.01mm
Echelle pour la vue 1/75
Echelle pour la section 1/20
Page 1/76

V2P2V3
20 26 15
5
16
5
-17 0.0
-49 -7
0.0
CD
C-C
55
25
8
D-D
55
25
8
6 2HA 12 l=1.33 00
1.33
Pos. Armature Code Forme
7 2HA 8 l=37 00
37
8 2HA 5 l=1.36 31
7
49
14
9 2HA 12 l=55 00
55
Tél. Fax
Béton : BETON20 = 0.0591 m3
Acier HA 500 = 3.62 kg
Acier HA 500 = 0.419 kgTenue au feu 0h Fissuration peu préjudiciable Reprise de bétonnage : Non
FONDATION
GANDONOU revu (Recovered) (Recovered)
LG 1 : P2
Nombre 1
Section 25x55
Surface du coffrage = 0.537 m2Enrobage inférieur 3 cm Enrobage supérieur 3 cm
Enrobage latéral 3 cm
Densité = 68.19 kg/ m3
Diamètre moyen = 8.95mm
Echelle pour la vue 1/75
Echelle pour la section 1/20
Page 2/76

V3 P3 V4
15 2.78 15
9
13x20
9
-58 0.0 -5
0.0
68
E F
12
1011
E-E
55
20
13
F-F
55
20
13
10 2HA 12 l=3.01 00
3.01
Pos. Armature Code Forme
11 2HA 8 l=2.87 00
2.87
12 2HA 12 l=3.48 00
3.48
13 14HA 5 l=1.36 31
7
49
14
Tél. Fax
Béton : BETON20 = 0.324 m3
Acier HA 500 = 13.8 kg
Acier HA 500 = 2.93 kgTenue au feu 0h Fissuration peu préjudiciable Reprise de bétonnage : Non
FONDATION
GANDONOU revu (Recovered) (Recovered)
LG 1 : P3
Nombre 1
Section 20x55
Surface du coffrage = 3.78 m2 Enrobage inférieur 3 cm Enrobage supérieur 3 cm
Enrobage latéral 3 cm
Densité = 51.54 kg/ m3
Diamètre moyen = 7.86mm
Echelle pour la vue 1/75
Echelle pour la section 1/20
Page 3/76

V4P4V5
15 29 20
5
20
5
-31 0.0
-56 -5
0.0
G H
G-G
55
20
17
H-H
55
20
17
14 2HA 12 l=1.33 00
1.33
Pos. Armature Code Forme
15 2HA 8 l=41 00
41
16 2HA 12 l=91 00
91
17 2HA 5 l=1.36 31
7
49
14
Tél. Fax
Béton : BETON20 = 0.0517 m3
Acier HA 500 = 4.3 kg
Acier HA 500 = 0.419 kgTenue au feu 0h Fissuration peu préjudiciable Reprise de bétonnage : Non
FONDATION
GANDONOU revu (Recovered) (Recovered)
LG 1 : P4
Nombre 1
Section 20x55
Surface du coffrage = 0.576 m2Enrobage inférieur 3 cm Enrobage supérieur 3 cm
Enrobage latéral 3 cm
Densité = 91.3 kg/ m3
Diamètre moyen = 9.22mm
Echelle pour la vue 1/75
Echelle pour la section 1/20
Page 4/76

V5 P5 V6
20 7.61 20
38x20
-12 0.0 1.57
-97 -65 -7
0.0
5.25
I J
19 20
22 23 1821
I-I
55
20
24
J-J
55
20
24
18 2HA 12 l=2.72 00
18
2.53
Pos. Armature Code Forme
19 2HA 12 l=8.09 00
18
7.90
20 2HA 12 l=4.98 00
4.98
21 2HA 8 l=7.85 00
7.85
22 2HA 12 l=1.73 00
1.73
23 2HA 12 l=3.33 00
3.33
24 39HA 5 l=1.36 31
7
49
14
Tél. Fax
Béton : BETON20 = 0.87 m3
Acier HA 500 = 43.2 kg
Acier HA 500 = 8.16 kgTenue au feu 0h Fissuration peu préjudiciable Reprise de bétonnage : Non
FONDATION
GANDONOU revu (Recovered) (Recovered)
LG 1 : P5
Nombre 1
Section 20x55
Surface du coffrage = 10.3 m2 Enrobage inférieur 3 cm Enrobage supérieur 3 cm
Enrobage latéral 3 cm
Densité = 59.08 kg/ m3
Diamètre moyen = 8.07mm
Echelle pour la vue 1/75
Echelle pour la section 1/20
Page 5/76
