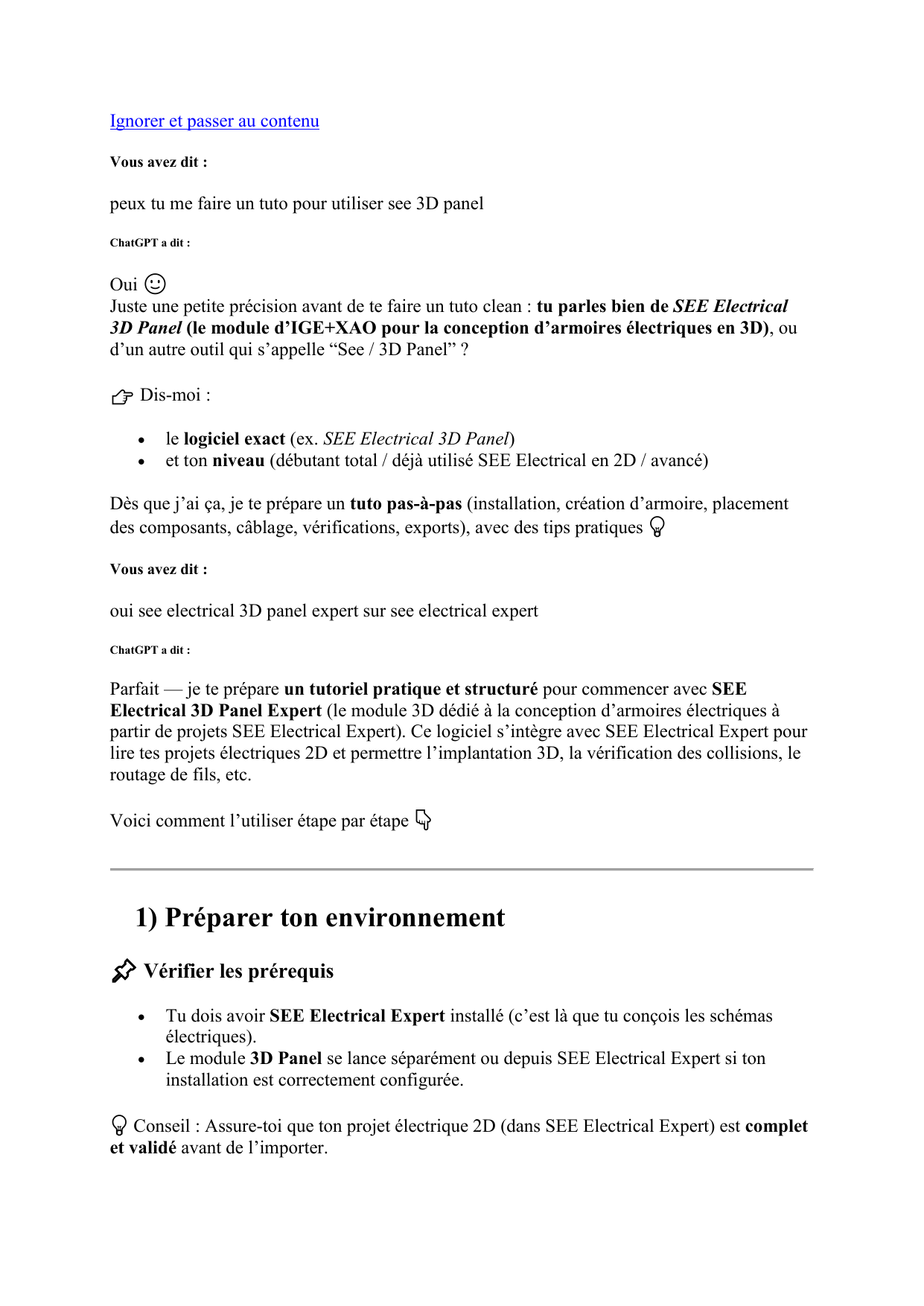

Vous avez dit :
peux tu me faire un tuto pour utiliser see 3D panel
ChatGPT a dit :
Oui 🙂
Juste une petite précision avant de te faire un tuto clean : tu parles bien de SEE Electrical
3D Panel (le module d’IGE+XAO pour la conception d’armoires électriques en 3D), ou
d’un autre outil qui s’appelle “See / 3D Panel” ?
👉 Dis-moi :
 le logiciel exact (ex. SEE Electrical 3D Panel)
 et ton niveau (débutant total / déjà utilisé SEE Electrical en 2D / avancé)
Dès que j’ai ça, je te prépare un tuto pas-à-pas (installation, création d’armoire, placement
des composants, câblage, vérifications, exports), avec des tips pratiques 💡
Vous avez dit :
oui see electrical 3D panel expert sur see electrical expert
ChatGPT a dit :
Parfait — je te prépare un tutoriel pratique et structuré pour commencer avec SEE
Electrical 3D Panel Expert (le module 3D dédié à la conception d’armoires électriques à
partir de projets SEE Electrical Expert). Ce logiciel s’intègre avec SEE Electrical Expert pour
lire tes projets électriques 2D et permettre l’implantation 3D, la vérification des collisions, le
routage de fils, etc.
Voici comment l’utiliser étape par étape 👇
� 1) Préparer ton environnement
📌 Vérifier les prérequis
 Tu dois avoir SEE Electrical Expert installé (c’est là que tu conçois les schémas
électriques).
 Le module 3D Panel se lance séparément ou depuis SEE Electrical Expert si ton
installation est correctement configurée.
💡 Conseil : Assure-toi que ton projet électrique 2D (dans SEE Electrical Expert) est complet
et validé avant de l’importer.

🚀 2) Lancer SEE Electrical 3D Panel
1. Ouvre l’application SEE Electrical 3D Panel (elle peut être autonome ou liée à SEE
Electrical Expert).
2. Crée un nouveau projet 3D ou ouvre un projet existant correspondant à ton schéma
2D.
3. Sélectionne ton fichier de projet SEE Electrical Expert à importer.
 Ce logiciel va charger toutes les données de câblage et de composants depuis ton projet
2D.
� 3) Interface & Navigation
L’interface est divisée en plusieurs zones :
 Vue 3D de l’armoire → zone principale où tu vas positionner les composants.
 Arbre de projet → liste tous les modules, composants, câbles… importés.
 Barre d’outils 3D → commandes de placement, rotation, zoom et routage.
💡 Toujours commencer par orienter ta vue 3D (rotation + zoom) pour bien visualiser
l’intérieur de l’armoire.
📦 4) Placement des composants
Tu peux :
✔ Importer directement les composants depuis ton schéma
✔ Sélectionner des composants dans la bibliothèque 3D
✔ Déposer les composants sur les rails ou supports dans l’armoire
👉 Pour placer un composant :
1. Sélectionne l’élément dans la liste/bibliothèque.
2. Clique sur l’emplacement désiré dans l’armoire.
3. Ajuste rotation et position.
💡 Astuce : utilise les guides de collision pour éviter de placer des composants qui se
chevauchent.

🔌 5) Routage automatique des fils et câbles
SEE Electrical 3D Panel te permet de router automatiquement les fils :
1. Choisis un point de départ et un point d’arrivée.
2. Active l’outil Auto-Routing.
3. Le logiciel trace automatiquement le cheminement des fils en tenant compte des
obstacles physiques.
󰀤 Tu peux aussi ajuster manuellement le routage si nécessaire (utile pour les chemins
particuliers ou les contraintes strictes).
🛠️ 6) Vérification et optimisation
Avant de finaliser :
🔎 Check collisions – vérifie si des composants se chevauchent
📏 Ajuste les espacements pour respecter les normes dimensionnelles
📊 Vérifie la liste de câbles générée pour t’assurer que les longueurs sont correctes
👉 Ces contrôles préventifs permettent d’éviter des erreurs en fabrication.
📄 7) Générer les documents de fabrication
Une fois la conception 3D terminée, tu peux produire :
📌 Plans DXF/DWG → pour les machines de découpe/perçage
📌 Liste de fils (de → à) → pour le câblage en atelier
📌 Documentation d’assemblage → pour les monteurs
👉 Ces sorties facilitent la fabrication et l’assemblage de l’armoire.
📚 Conseils pour être plus efficace
✅ Commence avec un schéma 2D clair et complet dans SEE Electrical Expert.
✅ N’hésite pas à utiliser des bibliothèques de composants 3D pour gagner du temps.
✅ Avant de produire des plans de fabrication, effectue une revue 3D complète avec ta vue
3D.
✅ Pense aux containers de câbles et aux guides pour un routage propre.

🎥 Bonus : formation visuelle
Voici une vidéo qui montre l’usage classique (placement de panneaux, routage, etc.) :
Si tu veux, je peux aussi te faire un tuto avec captures d’écran (pas à pas visuel) ou
t’expliquer une fonction spécifique (ex : routage automatique, création de pièces 3D, export
machine, etc.). Dis-moi ce qui t’intéresse !
Vous avez dit :
comment j'ouvre le projet veant de see electrical expert
ChatGPT a dit :
Parfait, merci pour la capture 👍
Tu es déjà dans SEE Electrical 3D Panel, mais aucun projet Expert n’est encore chargé.
Voici la procédure exacte pour ouvrir un projet venant de SEE Electrical Expert.
✅ Méthode standard (la plus utilisée)
🔹 1. Passer par le menu Fichier
En haut à gauche :
Fichier → Nouveau projet à partir de SEE Electrical Expert
(selon la version ça peut aussi s’appeler :
👉 Créer un projet 3D Panel depuis SEE Electrical Expert)
🔹 2. Sélectionner le projet SEE Electrical Expert
Une fenêtre s’ouvre :
1. Parcours jusqu’au dossier de ton projet SEE Electrical Expert
2. Sélectionne le fichier du projet (ex :
o .see
o ou le dossier projet selon ton organisation)
3. Valide
👉 À ce moment-là, 3D Panel lit automatiquement :

 les appareils
 les références
 les connexions (de/à)
 les borniers
 les câbles
🔹 3. Assistant de création du projet 3D
Un assistant s’ouvre généralement :
 Choix de l’armoire / coffret
 Norme (IEC / UL si demandé)
 Unités (mm)
 Bibliothèques 3D
󰁅 Valide les étapes (tu pourras ajuster après).
🔁 Méthode alternative (si le menu n’apparaît pas)
Si tu ne vois aucune option SEE Electrical Expert :
👉 Ouvre d’abord le projet dans SEE Electrical Expert
1. Lance SEE Electrical Expert
2. Ouvre ton projet
3. Menu :
Outils / Externe / SEE Electrical 3D Panel
(le nom peut légèrement varier)
󰁅 Le projet s’ouvre alors directement dans 3D Panel, lié au schéma.
󰀤 Points importants à vérifier (très fréquent)
Si ça ne marche pas :
✔ Le projet Expert doit être fermé ou enregistré
✔ Les versions doivent être compatibles
(ex : SEE Expert V8 ↔ 3D Panel V8)
✔ Tu dois avoir une licence active 3D Panel Expert
