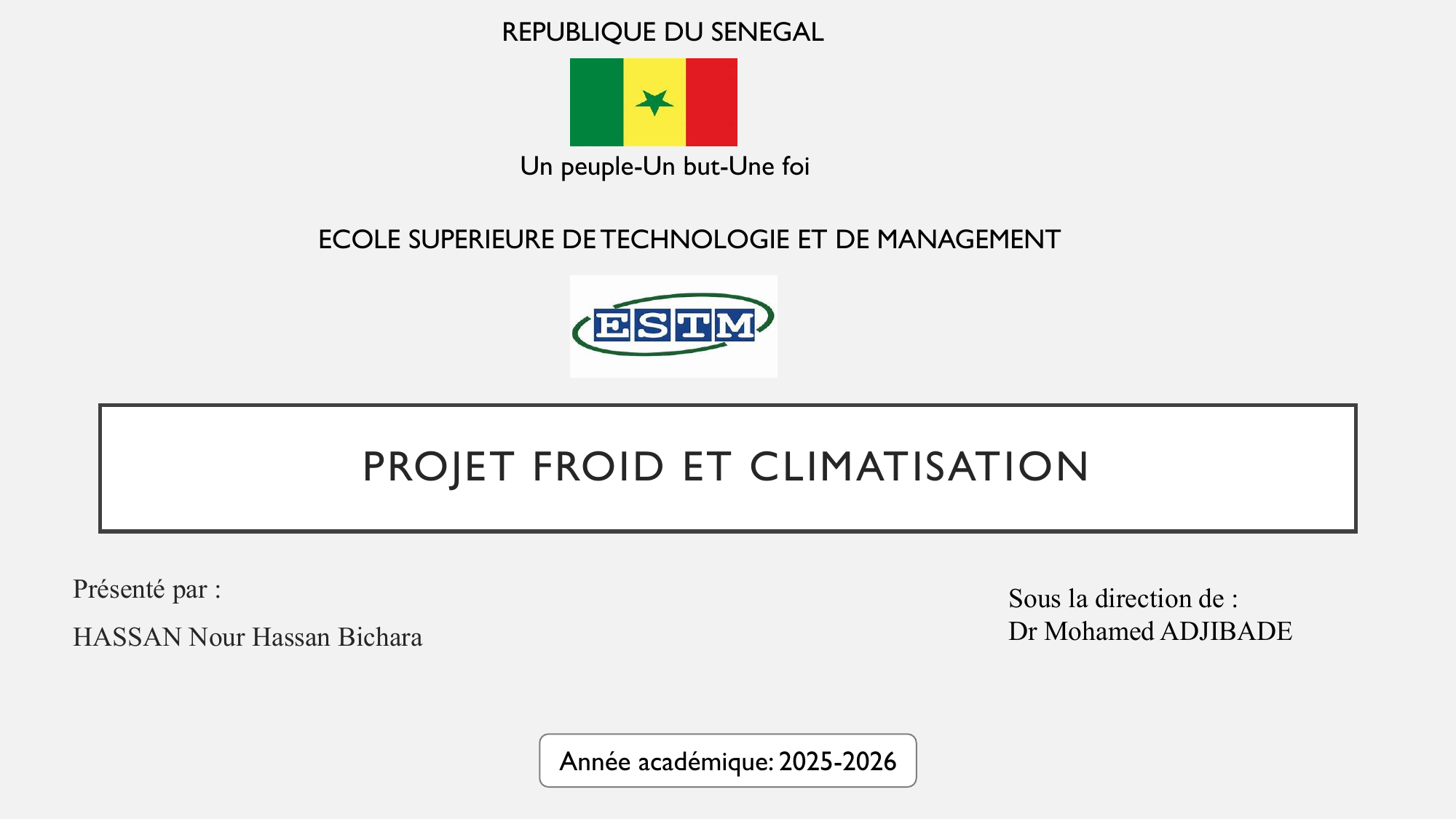

PROJET FROID ET CLIMATISATION
Présenté par :
HASSAN Nour Hassan Bichara Sous la direction de :
Dr Mohamed ADJIBADE
REPUBLIQUE DU SENEGAL
Un peuple-Un but-Une foi
ECOLE SUPERIEURE DE TECHNOLOGIE ET DE MANAGEMENT
Année académique: 2025-2026

I. LES FLUIDES FRIGORIGENES ET LEUR DOMAINE D’APPLICATION
Un fluide frigorigène (FF) peut être décrit comme un fluide caloporteur capable de se vaporiser àbasse
température.Il facilite le transfert de chaleur dans un système de frigorique grâce à changements d'état tels que
l'évaporation et la condensation.
Les FF peuvent être classé en 2 familles :
Les composés inorganiques
Les composés organiques
Fluides Frigorigènes
FF inorganiques FF organiques
corps purs Hydrocarbures
Mélanges de corps
purs

1. FLUIDES INORGANIQUES
Les fluides appartenant à cette catégorie sont de la série 700. Le fluide frigorigène le plus couramment utilisé
est l'ammoniac (NH3), notamment dans les chambres froides industrielles et il est désigné par R717.
Le R désigne le réfrigérant
Le 7 des centaines désigne la série 700
Le 17 représentant les deux derniers chiffres désigne la masse molaire du corps (14 pour l’azote et 3 pour
l’hydrogène
2. FLUIDES ORGANIQUES
les composés organiques sont des dérivés du méthane (CH4) et de l'éthane (C2H6). Leur désignation est basée
sur la règle suivante:
•R XYZ
Ils sont divisés en trois sous-familles: les corps purs, les mélanges des corps purs et les hydrocarbures.
Réfrigérant
Nombre de C-1
Nombre de F
Nombre de H+1

a. Les corps purs
Les fluides appartenant àcette catégorie sont largement utilisés dans les machines frigorifiques, mais leur usage
est maintenant prohibé en raison de leur toxicité pour l'environnement.
Cette famille de fluides se divise en trois grandes sections qui sont :
Les CFC (ChloroFluoroCarbures): Ce sont les plus connus des hydrocarbures halogénés.Complètement
substitués par le chlore ou le fluor, ces hydrocarbures ne contiennent plus d’hydrogène . Ils sont dangereux pour
la couche d’ozone.
Exemple: R11, R12, R113, R115, R502
Les HCFC (HydroChloroFluoroCarbures): Il s’agit de la seconde génération d’hydrocarbures halogénés
utilisés en tant que fluides frigorigènes.Ce sont des composants chimiques formés de chlore, de fluor,
d’hydrogène et de carbone. Ils sont nuisibles pour l’écosystème et font l’objet d’une interdiction totale depuis
2015.
Exemple: R21, R22, R123, R124, R142b, R401A, R402A, R408A, R409A
Les HFC (HydroFluoroCarbures): Il s’agit de la troisième Génération d’hydrocarbures halogénés utilisés en
tant que fluide frigorigène. Ces derniers ne posent pas de risque pour la couche d'ozone, néanmoins, ils peuvent
participer àl'effet de serre (augmentation de la température globale).
Exemple: R32, R125, R134a, R143a, R152a, R404A, R407C, R410A, R507

b. Les mélanges de corps purs
Les mélanges zéotropes : Les fluides de la série 400 sont des mélanges zéotropiques ayant donc un
glissement de température lors de la phase latente (changement de phase). La charge des fluides de la série
400 s’effectue à l’état liquide.
Exemple:
R407A est composé de R32 (20%), R125 (40%) et R134a (40%)
R407B est composé de R32 (10%), R125 (70%) et R134a (20%)
R410A est composé de R32 (50%) et R125 (50%)
Les mélanges azéotropes : Les fluides de la série 500 sont des mélanges azéotropiques, n’ayant donc pas
de glissement de température. Il s'agit des mélanges de corps purs avec des proportions spécifiques. Ils
agissent comme un nouveau corps pur. Les caractéristiques du mélange demeurent les mêmes qu'il soit en
phase liquide ou gazeuse.
Exemple:
R500 est composé de R22 (73,8%), et de R152a (26,2%)
R507 estcomposé de R125 (50%) et de R134a (50%)
R507A estcomposé de R125 (50%) et de R143a (50%)
