Alimentation auxiliaire G4/5 : Système normal et secours

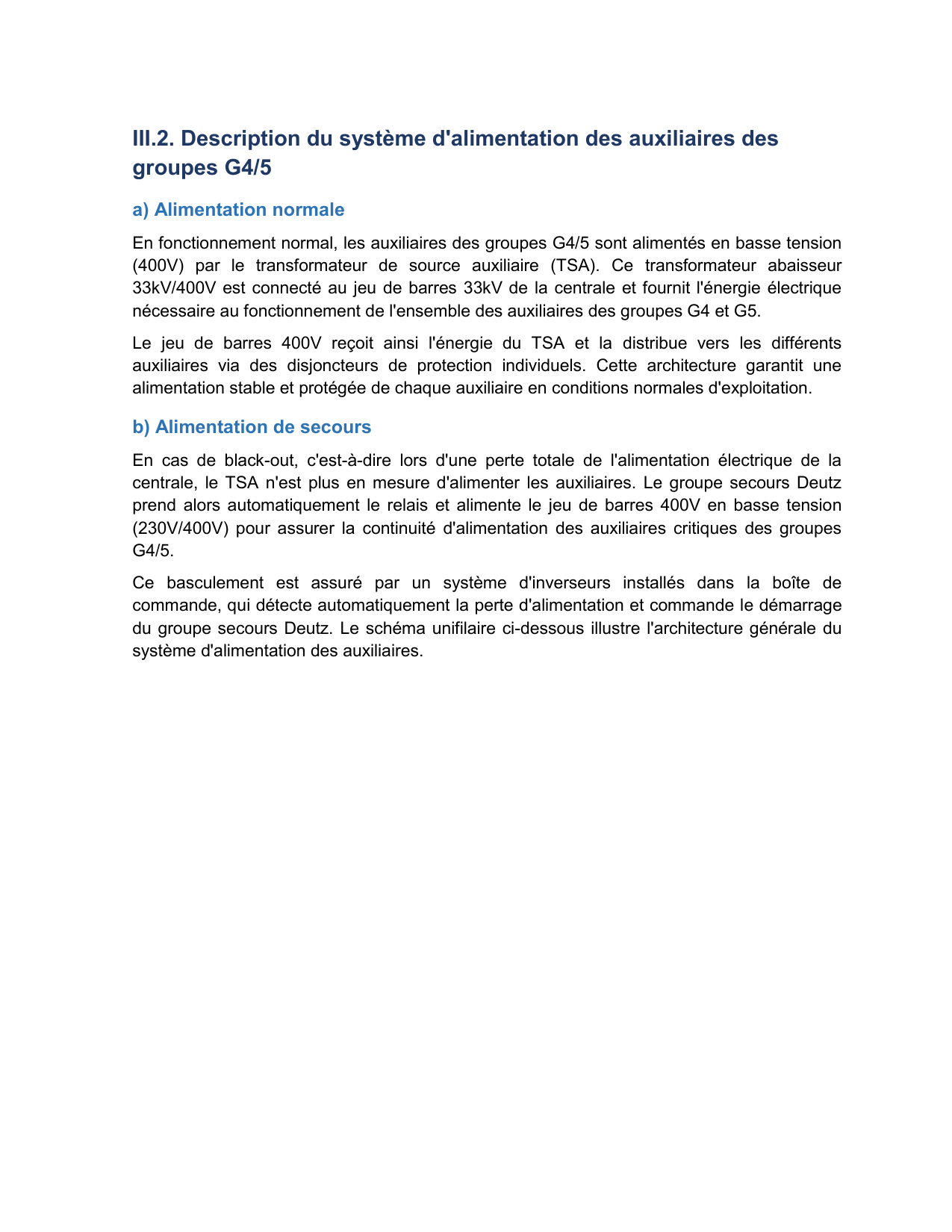

III.2. Description du système d'alimentation des auxiliaires des
groupes G4/5
a) Alimentation normale
En fonctionnement normal, les auxiliaires des groupes G4/5 sont alimentés en basse tension
(400V) par le transformateur de source auxiliaire (TSA). Ce transformateur abaisseur
33kV/400V est connecté au jeu de barres 33kV de la centrale et fournit l'énergie électrique
nécessaire au fonctionnement de l'ensemble des auxiliaires des groupes G4 et G5.
Le jeu de barres 400V reçoit ainsi l'énergie du TSA et la distribue vers les différents
auxiliaires via des disjoncteurs de protection individuels. Cette architecture garantit une
alimentation stable et protégée de chaque auxiliaire en conditions normales d'exploitation.
b) Alimentation de secours
En cas de black-out, c'est-à-dire lors d'une perte totale de l'alimentation électrique de la
centrale, le TSA n'est plus en mesure d'alimenter les auxiliaires. Le groupe secours Deutz
prend alors automatiquement le relais et alimente le jeu de barres 400V en basse tension
(230V/400V) pour assurer la continuité d'alimentation des auxiliaires critiques des groupes
G4/5.
Ce basculement est assuré par un système d'inverseurs installés dans la boîte de
commande, qui détecte automatiquement la perte d'alimentation et commande le démarrage
du groupe secours Deutz. Le schéma unifilaire ci-dessous illustre l'architecture générale du
système d'alimentation des auxiliaires.

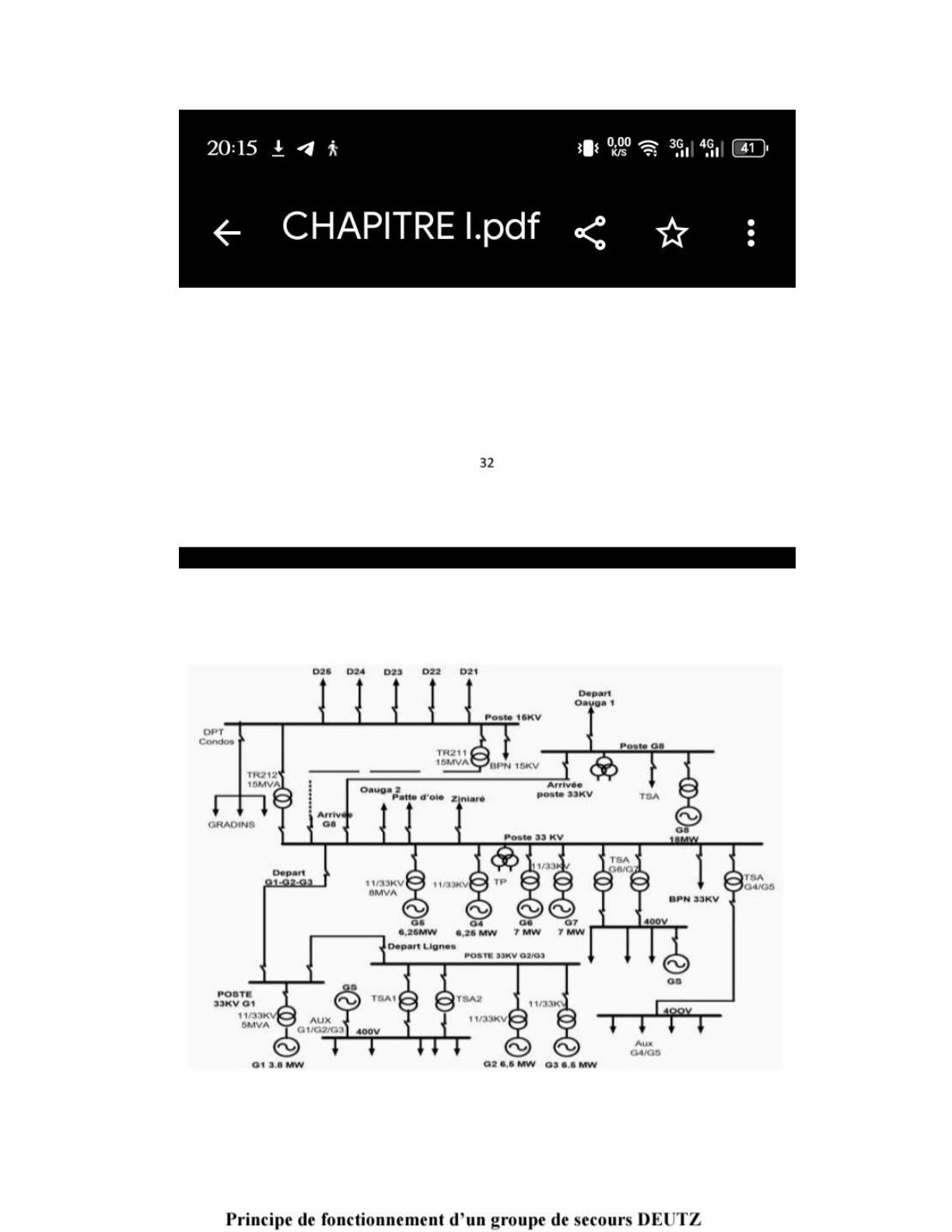

Figure X : Schéma unifilaire de l'alimentation des auxiliaires de la centrale de Kossodo
c) Les auxiliaires critiques des groupes G4/5
Parmi l'ensemble des auxiliaires des groupes G4/5, seuls quatre sont indispensables au
redémarrage des groupes après un déclenchement. En cas de perte d'alimentation, le groupe
secours Deutz doit impérativement alimenter ces quatre auxiliaires prioritaires pour permettre
la remise en service rapide des groupes principaux :
Tableau X : Auxiliaires critiques des groupes G4/5 alimentés par le groupe secours
Deutz
N°
Désignation
Rôle
Priorité
1
Pompe de pré-
graissage
Lubrifie le moteur avant démarrage
Critique
2
Pompe d'amenée
DDO
Fournit le carburant de démarrage
Critique
3
Compresseur
d'air
Génère l'air comprimé pour le
lancement des cylindres
Critique
4
Pompe booster
Assure le refroidissement du
moteur au démarrage
Critique
Sans l'alimentation de ces quatre auxiliaires, les groupes G4/5 ne peuvent ni démarrer ni
fonctionner correctement. C'est pourquoi le groupe secours Deutz doit être en mesure de les
alimenter simultanément dans un délai de 8 à 15 secondes après la détection du black-out.
