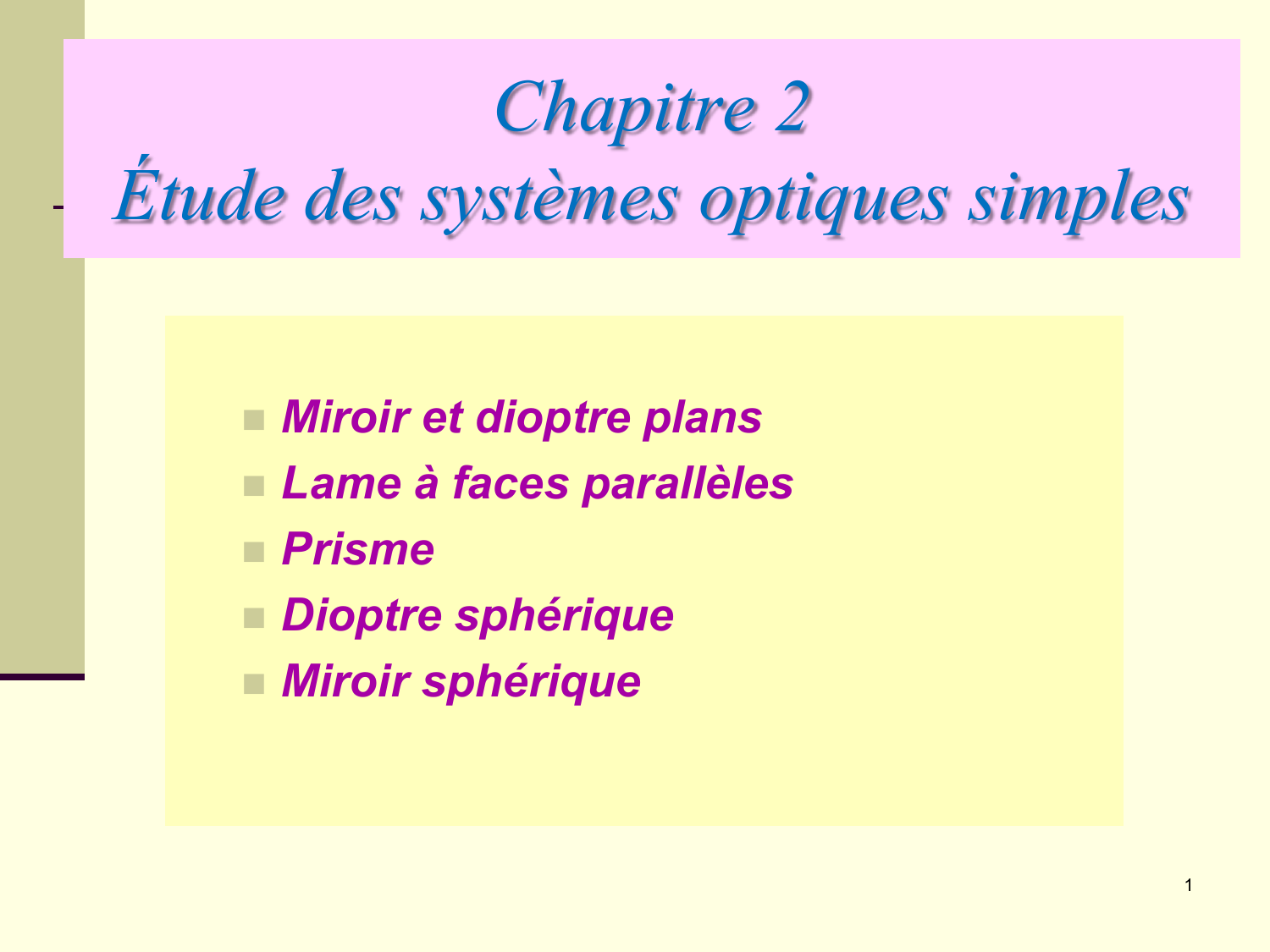

Chapitre 2 : Systèmes optiques simples - Miroirs, dioptres, prismes

Chapitre 2
Étude des systèmes optiques simples
Miroir et dioptre plans
Lame à faces parallèles
Prisme
Dioptre sphérique
Miroir sphérique
1

Chap. 2 Sys. Opt. Simple
Système optique / centré
 Système optique :
Ensemble de milieux transparents (homogène et isotropes)
séparés par des surfaces réfractantes (dioptres) ou
réfléchissantes (miroirs).
Système optique centré : tous les éléments sont centrés
sur un même axe nommée axe optique.
On distingue trois catégories de systèmes :
Les systèmes dioptriques : (que des dioptres).
Les systèmes catadioptriques: (des dioptres et des miroirs).
Les systèmes catoptriques : (que des miroirs).
2

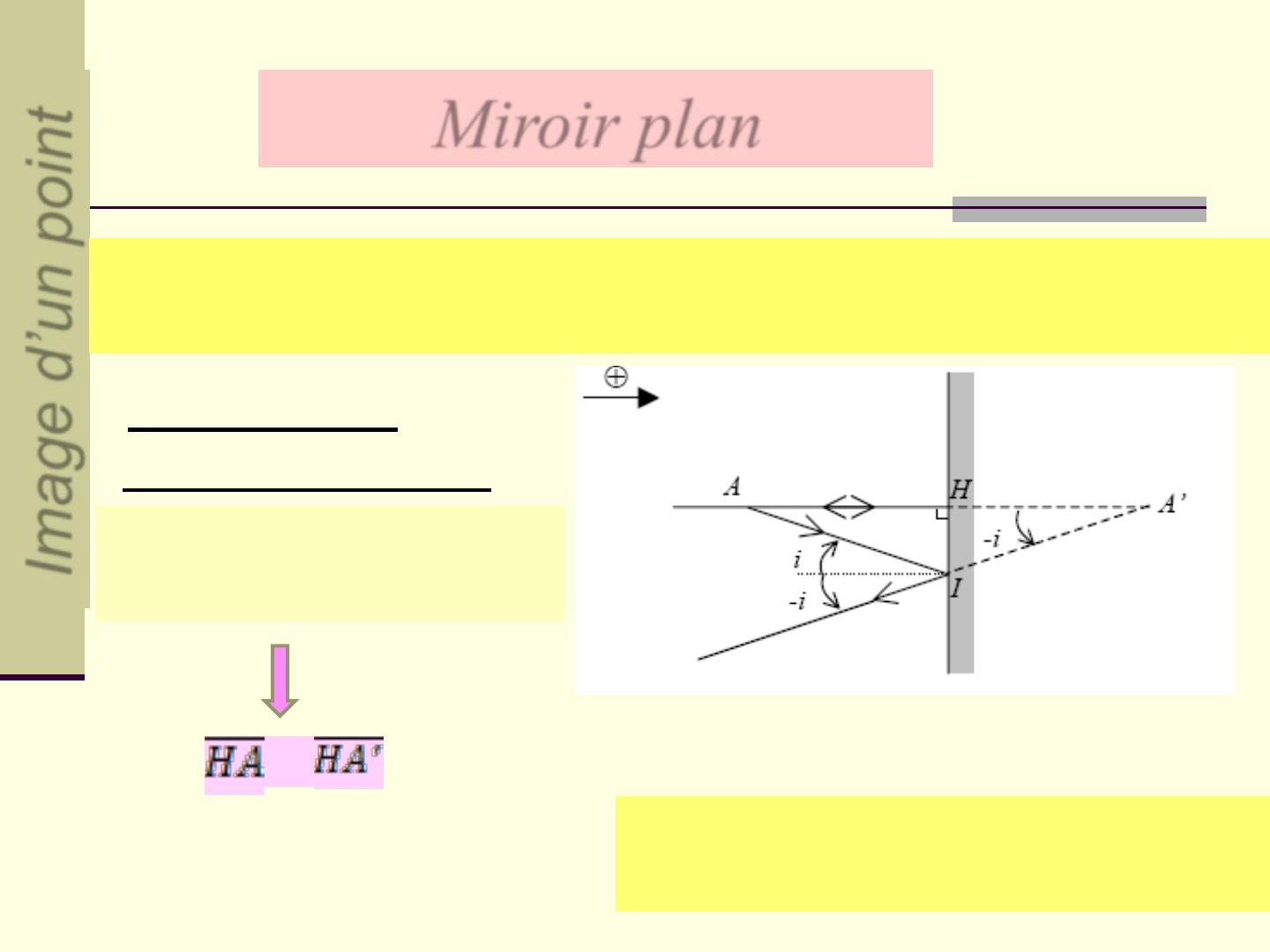

Image d’un point
Miroir plan
Un miroir plan est une surface plane capable de réfléchir la lumière
presque en totalité.
A : Objet réel :
A’ : Image virtuelle.
ʹ
Formule de conjugaison
d’un miroir plan Objet et image sont symétriques par rapport au miroir
= -
Chap. 2 Sys. Opt. Simple
Le triangle AHI et A′HI
sont égaux
3

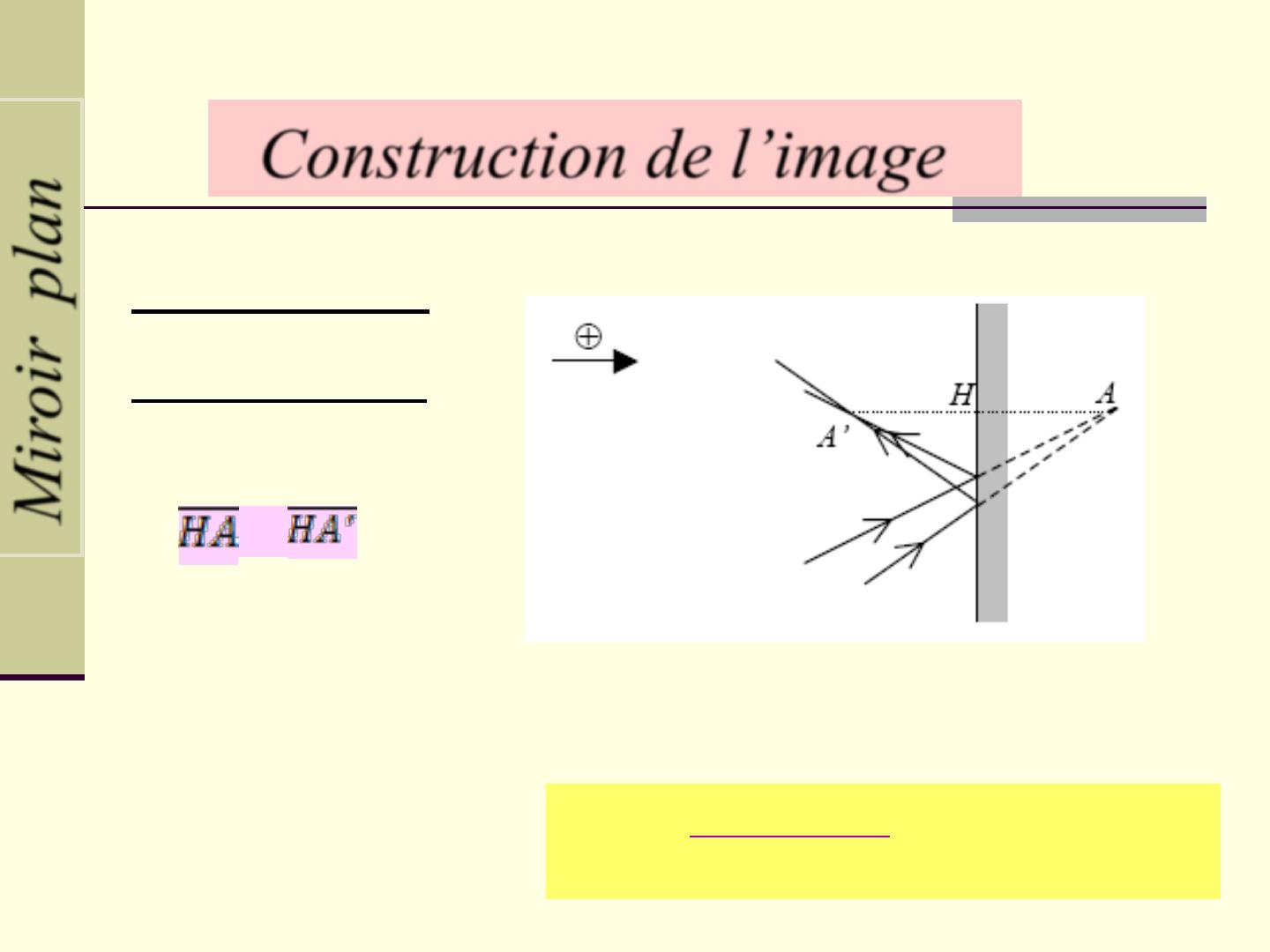

Miroir plan
A : Objet virtuel
Pour le miroir plan l’objet et l’image
sont toujours de nature opposée
Aʹ : image réelle
Construction de l’image
= -
Chap. 2 Sys. Opt. Simple
4

A’
B’
5
Miroir plan
B
A

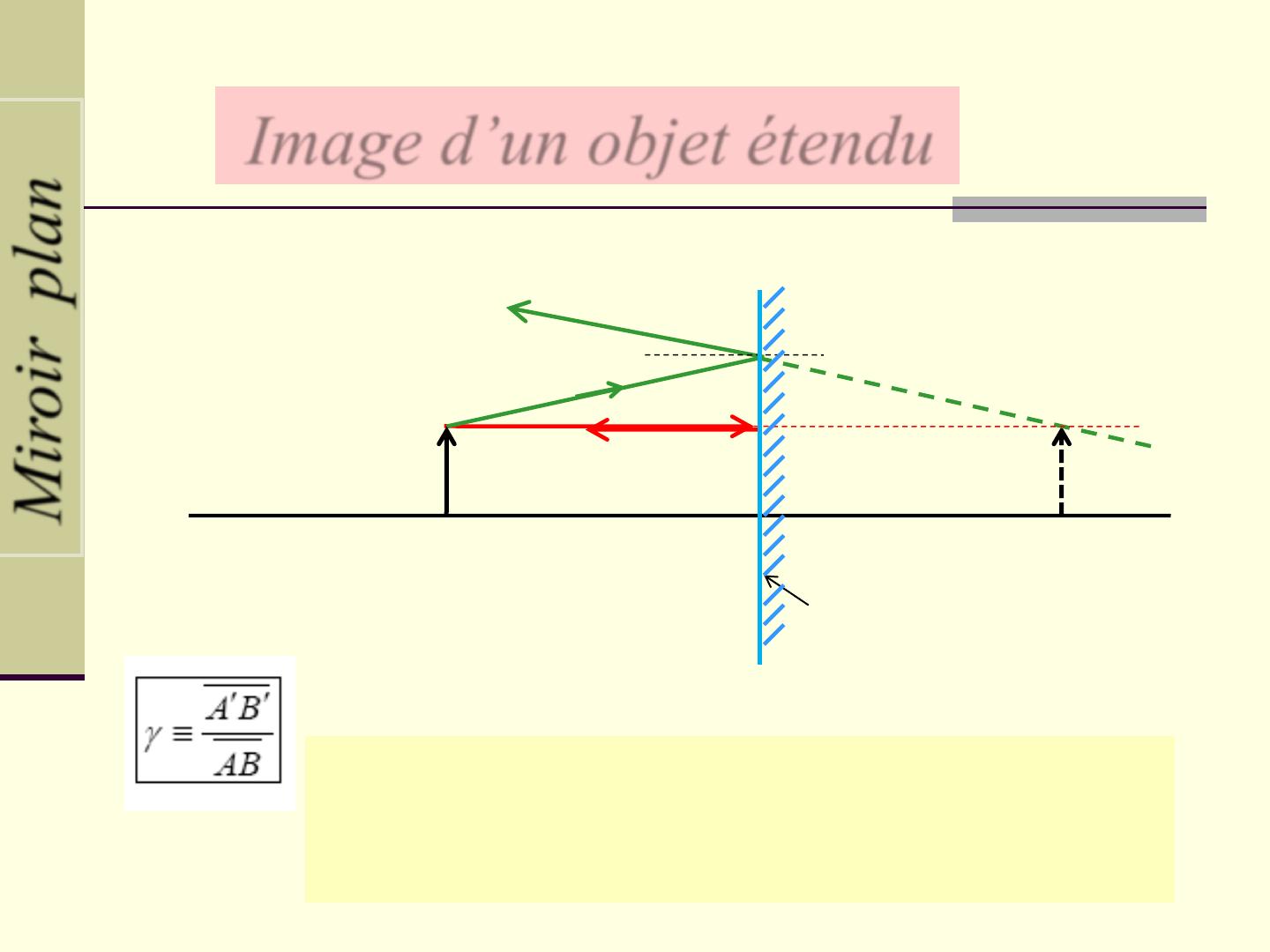

Image d’un objet étendu
Chap. 2 Sys. Opt. Simple
AB : objet réel
AB : image virtuelle
Miroir plan
Le grandissement linéaire est:
Dans le cas du miroir plan,
, l’image est donc « droite » et de même taille
que l’objet.
