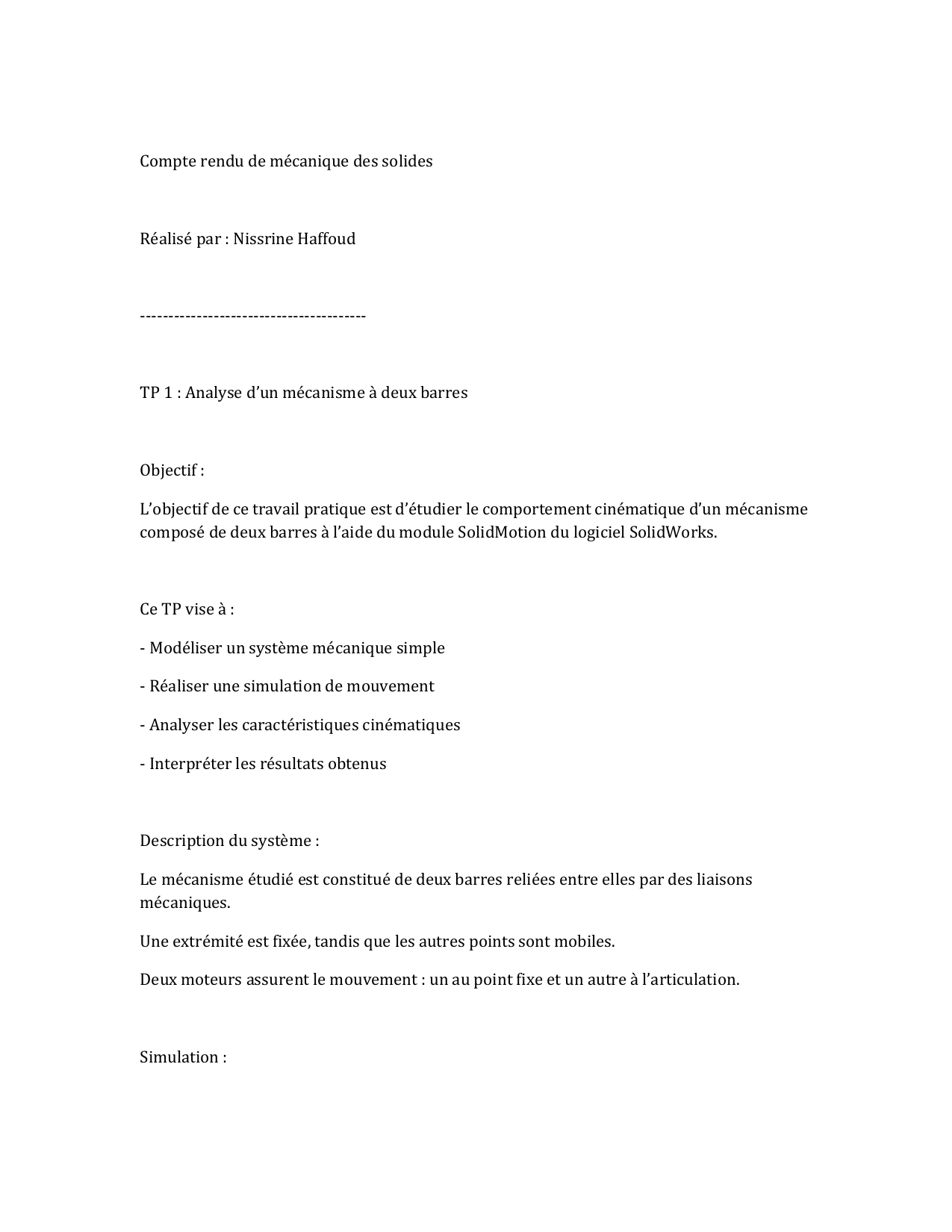

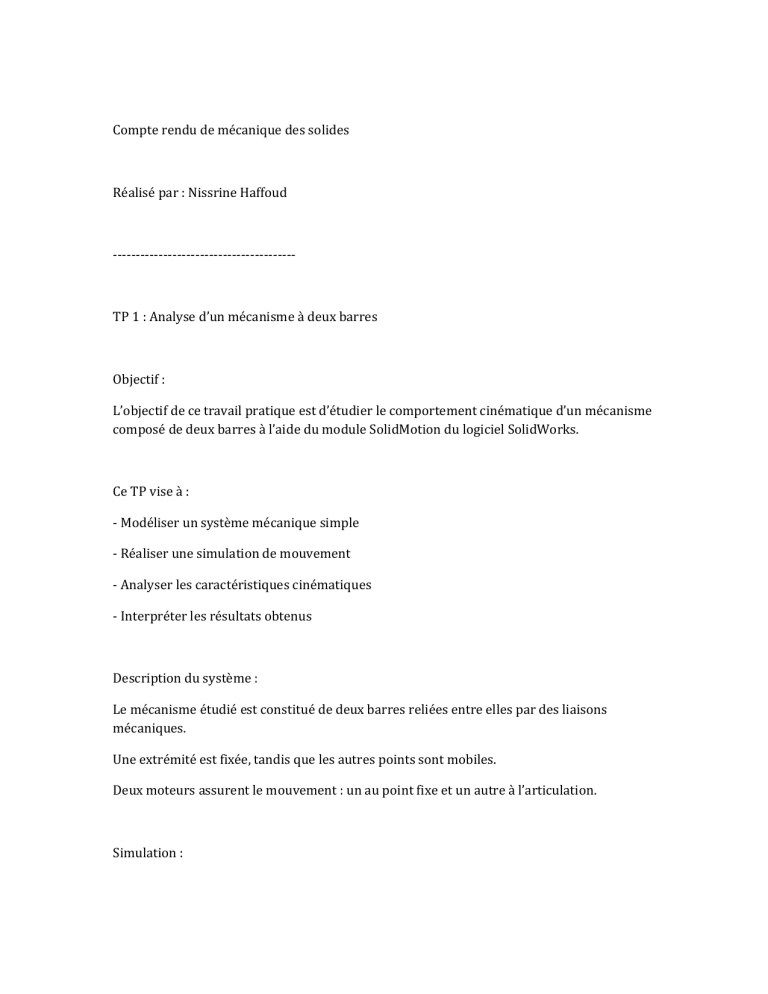

Compte rendu de mécanique des solides
Réalisé par : Nissrine Haffoud
----------------------------------------
TP 1 : Analyse d’un mécanisme à deux barres
Objectif :
L’objectif de ce travail pratique est d’étudier le comportement cinématique d’un mécanisme
composé de deux barres à l’aide du module SolidMotion du logiciel SolidWorks.
Ce TP vise à :
- Modéliser un système mécanique simple
- Réaliser une simulation de mouvement
- Analyser les caractéristiques cinématiques
- Interpréter les résultats obtenus
Description du système :
Le mécanisme étudié est constitué de deux barres reliées entre elles par des liaisons
mécaniques.
Une extrémité est fixée, tandis que les autres points sont mobiles.
Deux moteurs assurent le mouvement : un au point fixe et un autre à l’articulation.
Simulation :
La simulation a été réalisée avec SolidMotion, permettant de visualiser le mouvement des
barres et la trajectoire d’un point.
Analyse des résultats :
La trajectoire du point est fermée.
La vitesse et l’accélération varient de manière périodique.
La vitesse angulaire reste constante.
Conclusion :
Ce TP nous a permis de mieux comprendre le fonctionnement d’un mécanisme à deux
barres et l’importance de la simulation.
----------------------------------------
TP 2 : Étude du mécanisme bielle-manivelle
Objectif :
Étudier la transformation d’un mouvement de rotation en mouvement de translation.
Description du système :
Le mécanisme est composé d’une manivelle, d’une bielle et d’un piston.
La rotation de la manivelle entraîne le mouvement alternatif du piston.
Simulation :
La simulation permet d’observer la rotation, le mouvement du piston et les trajectoires.
Analyse des résultats :
Le couple varie selon la position de la manivelle.
La vitesse est périodique.
L’accélération s’annule au milieu de la course.
Conclusion :
Ce TP met en évidence la transformation du mouvement et l’influence de la géométrie sur le
système.
