Remédiation Scientifique Term : Calculs d'oscillogrammes et énergie éolienne

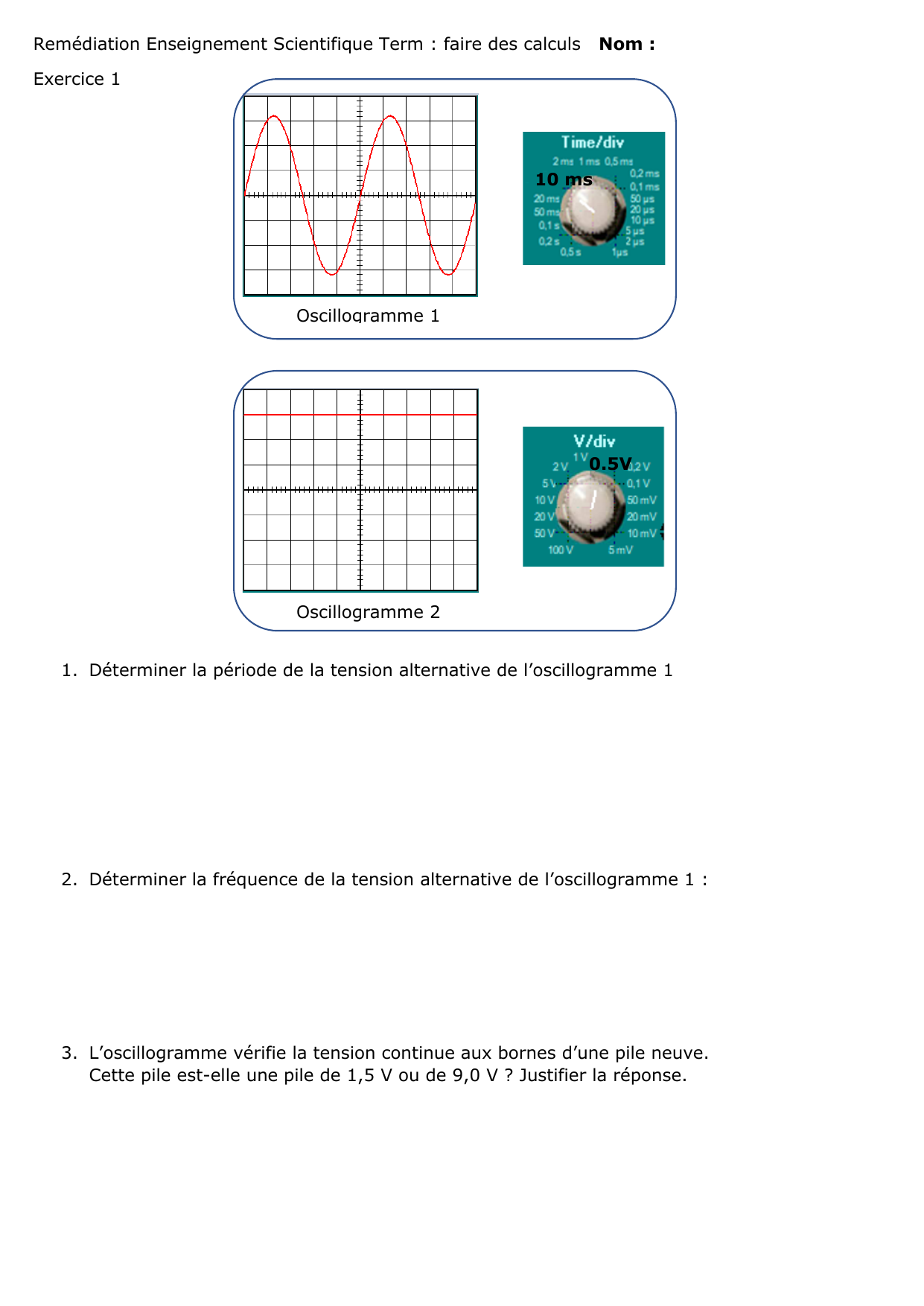

Remédiation Enseignement Scientifique Term : faire des calculs Nom :
Exercice 1

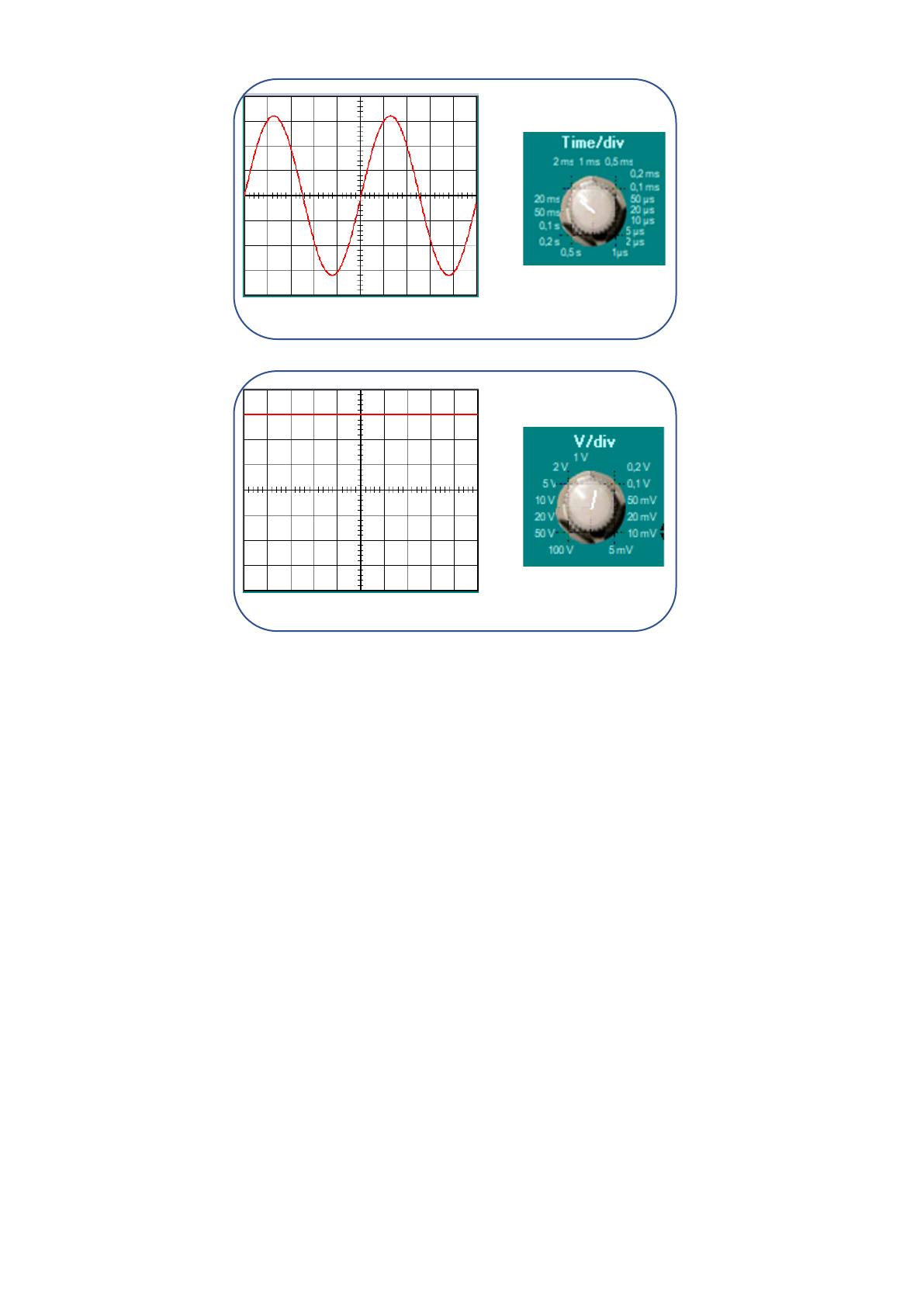

1. Déterminer la période de la tension alternative de l’oscillogramme 1
2. Déterminer la fréquence de la tension alternative de l’oscillogramme 1 :
3. L’oscillogramme vérifie la tension continue aux bornes d’une pile neuve.
Cette pile est-elle une pile de 1,5 V ou de 9,0 V ? Justifier la réponse.
0.5V
10 ms
Oscillogramme 1
Oscillogramme 2

Exercice 2 :
Voici la chaîne énergétique d’une éolienne :
Le rendement d’une éolienne est 30%.
4. Si l’énergie électrique fournie par une éolienne pendant 1 an est 4 030 MWh, quelle est la
valeur de l’énergie cinétique fournie par le vent pendant le même temps ?
La chaine énergétique peut être décomposée selon le schéma suivant :
Pour simplifier on considère que l’alternateur a un rendement de 1
5. Calculer le rendement du convertisseur ‘pales+mécanisme’
Énergie thermique
Énergie cinétique
Vent
Énergie électrique
Pales+mécanisme
Énergie mécanique
Énergie thermique
Énergie cinétique
Vent
Alternateur
Énergie électrique
