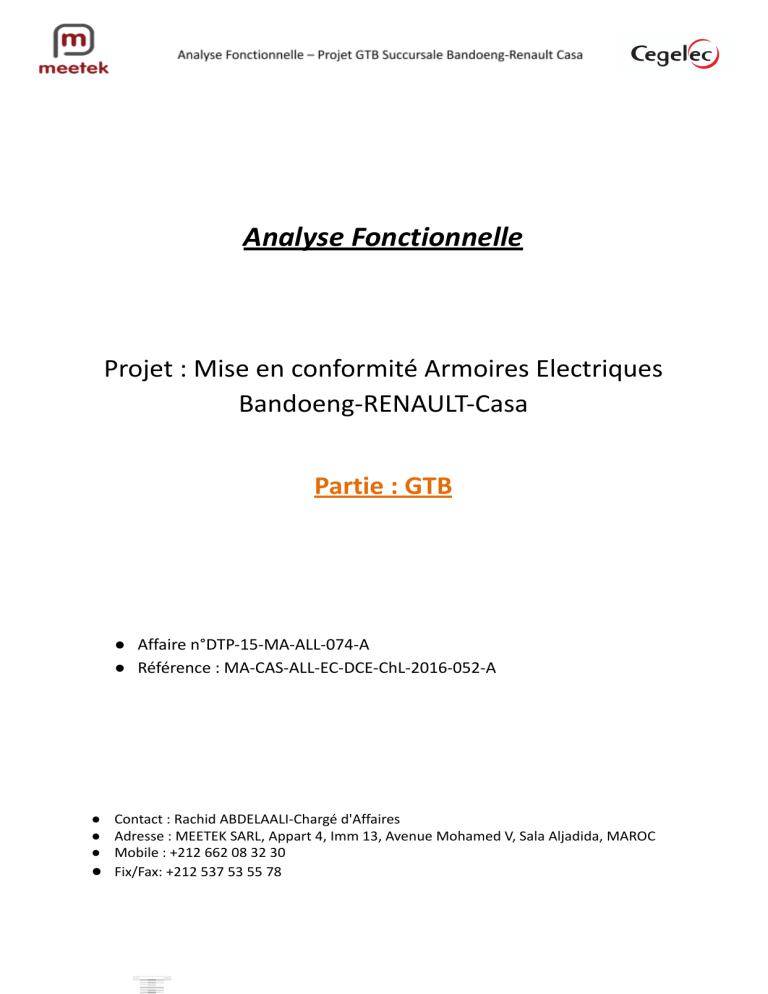

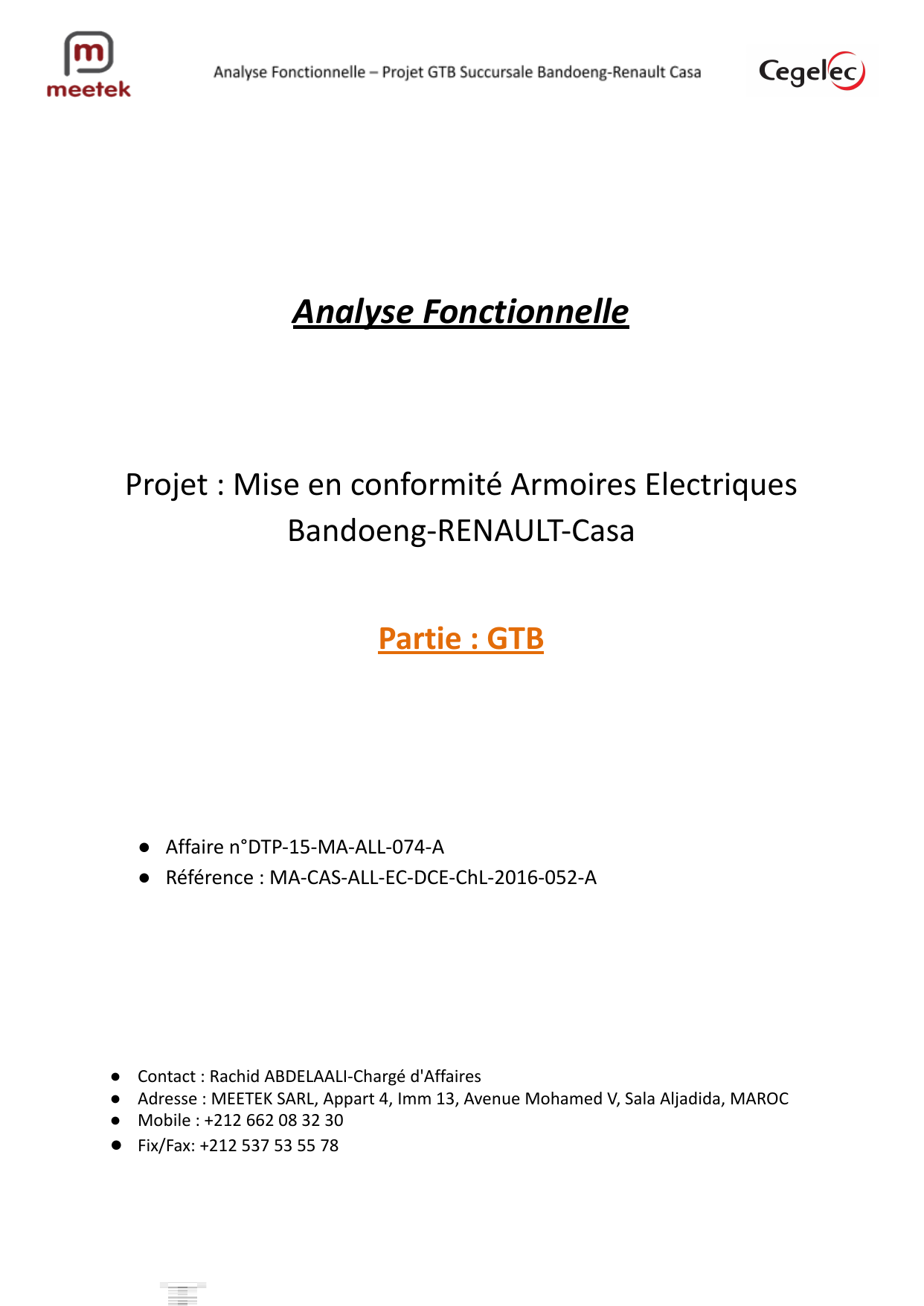

Analyse Fonctionnelle
Projet : Mise en conformité Armoires Electriques
Bandoeng-RENAULT-Casa
Partie : GTB
● Affaire n°DTP-15-MA-ALL-074-A
● Référence : MA-CAS-ALL-EC-DCE-ChL-2016-052-A
● Contact : Rachid ABDELAALI-Chargé d'Affaires
● Adresse : MEETEK SARL, Appart 4, Imm 13, Avenue Mohamed V, Sala Aljadida, MAROC
● Mobile : [phone]
● Fix/Fax: [phone]

Plan :
1. Gestion d’Eclairage 2ème Etage.
2. Zoning 2ème Etage .
3. Organigramme Gestion d’Eclairage du 2ème Etage : Zone de Travail, Zone
de Stockage et Zone de Circulation.
4. Gestion d’Eclairage 4ème Etage.
5. Zoning 4ème Etage.
6. Organigramme Gestion d’Eclairage du 4ème Etage : Zone de Stockage ,
Zone Bureau et Zone de Circulation.
7. Organigramme Gestion d’Eclairage du 2ème Etage : Zones Extérieure

1) Gestion d’Eclairage 2ème Etage :
 L’éclairage intérieur du 2ème étage est géré en 3 modes :
Mode Manuel, Mode Automatique ou Mode GTC.

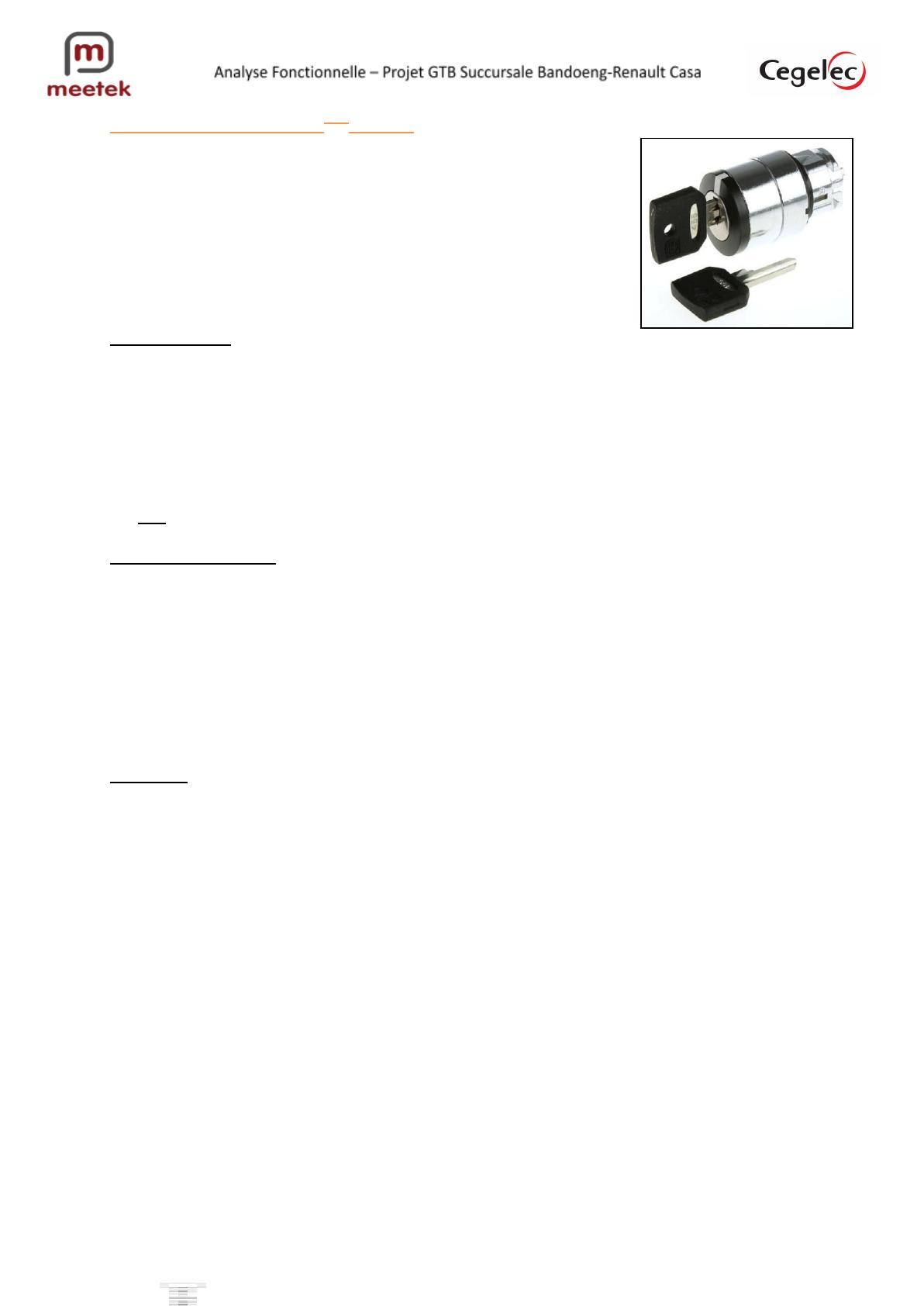

 Le choix du mode souhaité est fait via le Commutateur 3 Positions
à clé situé au niveau l’armoire Principale du 2ème étage.
 Le Système d’Eclairage installé au niveau du 2éme Etage est de
Type Eclairage à LED.
MODE MANUEL :
 Commutateur en Position Manuel.
 Il Permet a l’Exploitant de Commander directement l’éclairage de chaque Zone /Sous Zones
via des boutons poussoir lumineux situé dans l’Armoire Principale et aussi via des boites de
commande déportés placés a proximité de chaque Zone.
 Chaque Sous Zones est commandé par un bouton poussoirs lumineux et qui commande
directement un ensemble de Circuits d’éclairage.
 Si le commutateur est en Mode GTC, l’exploitant pourra commander uniquement 3/3.
MODE AUTOMATIQUE :
 Commutateur en Position Automatique.
 Il Permet à l’Exploitant, une gestion Automatique d’éclairage des zones et sous zone via des
Capteurs de Luminosité.
 4 Capteurs de Luminosité sont installés dans le 2eme étage est permet la gestion et
l’asservissement d’éclairage de tous les zones et sous zones.
 Les Capteurs sont installés et programmés pour assurer un niveau d’éclairement adéquat
selon l’apport d’éclairement naturel.
MODE GTC
 Commutateur en Position GTC.
 Ce mode permet a l’exploitant de commander a distance l’éclairage de chaque Zone /Sous
Zones via une interface GTC développée sous PCVUE 32 et installés dans un PC de Supervision
GTC.
 En plus de la commande d’éclairage, l’interface GTC du 2eme étage permet a l’exploitant de
visualiser l’état des circuits d’éclairage, les défauts, les Alarmes …
 Si le Commutateur est en position Manuel ou Automatique, la commande GTC ne sera pas
autorisée.
 Pour des raisons d’économie d’énergie, l’exploitant ne pourra pas commander les circuits 3/3
via des boutons poussoirs (3/3 est inhibé). Il est fait uniquement en GTC.

2) Zoning 2ème Etage :
L’éclairage intérieur du 2 eme étage est reparti en Zoning. On distingue 3 Zones :
● Zone de Travail (ZT) : Constitué de 5 Sous-Zones (ZT-01ZT-05).
● Zone de Stockage (ZS) : Constitué de 2 Sous-Zones (ZS-01ZS-02).
● Zone de Circulation (ZC) : Constitué d’1 Sous-Zone (ZC-01).
Pour Chaque sous-zones nous pouvons commander, en Mode Manuel, Automatique, ou GTC :
● 1/3 des Lampes constituant l’éclairage de chaque sous zones (Ensemble de Circuits) .
● 2/3 des Lampes constituant l’éclairage chaque sous zones (Ensemble de Circuits).
● 3/3 des Lampes constituant l’éclairage chaque sous zones (Ensemble de Circuits).

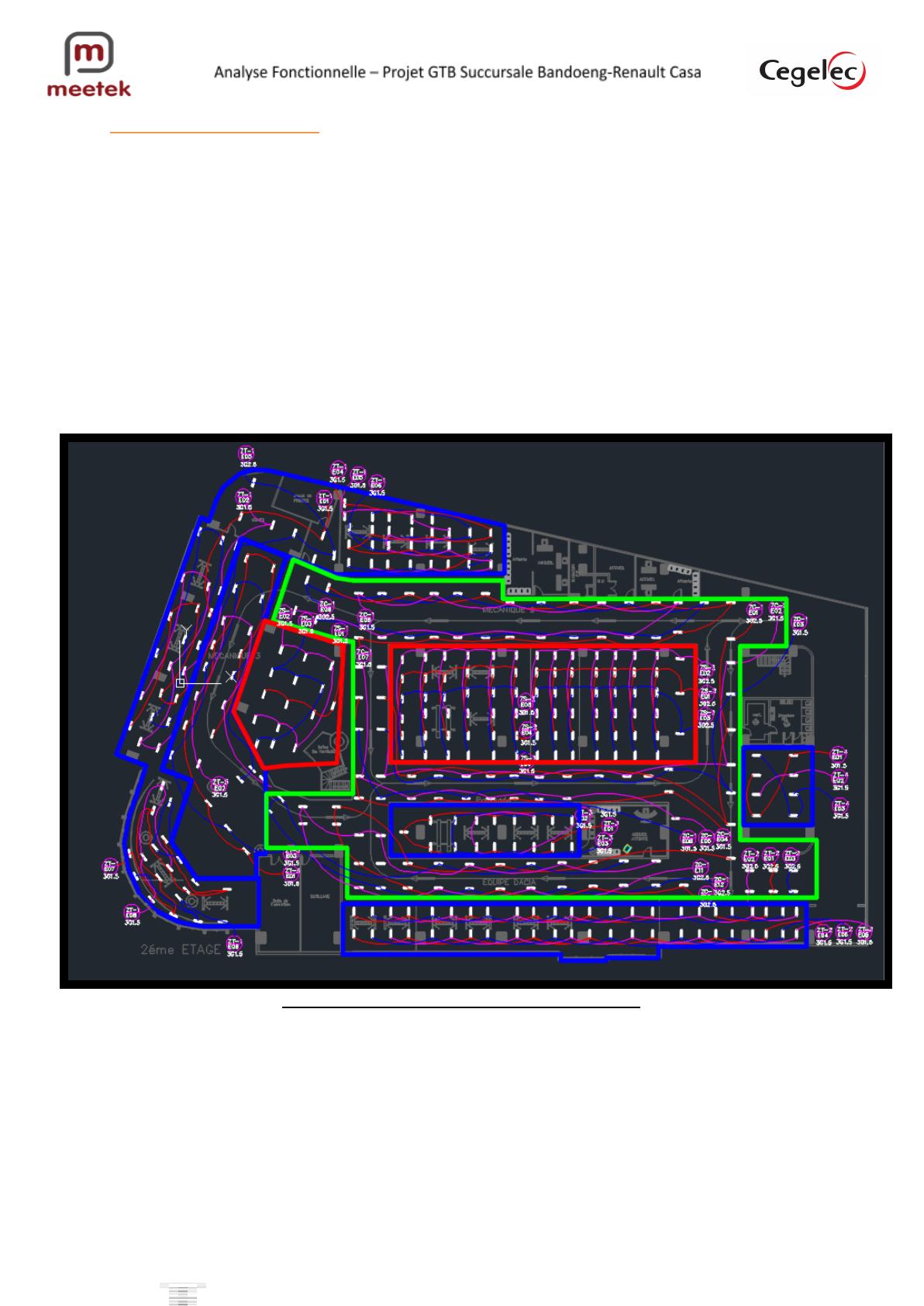

Figure : Configuration Zoning : Eclairage 2eme Etage

Ci-dessous un tableau regroupant tous les Zone et Sous Zone d’Eclairage du 2ème étage ainsi que les
circuits commander.
Zoning
Sous-Zone
Command
e
Circuit
Zone de Travail
ZT-01
1/3
E01-E04-E07
2/3
E02-E05-E08
3/3
E03-E06-E09
ZT-02
1/3
E01-E04
2/3
E02-E05
3/3
E03-E06
ZT-03
1/3
E01
2/3
E02
3/3
E03
ZT-04
1/3
E01
2/3
E02
3/3
E03
ZT-05
1/3
E01
2/3
E02
3/3
E03
Zone de Stockage
ZS-01
1/3
E01
2/3
E02
3/3
E03
ZS-02
1/3
E01-E04
2/3
E02-E05
3/3
E03-E06
Zone de Circulation
ZC-01
1/3
E01-E04-E07-E10
2/3
E02-E05-E08-E11
3/3
E03-E06-E09-E12
