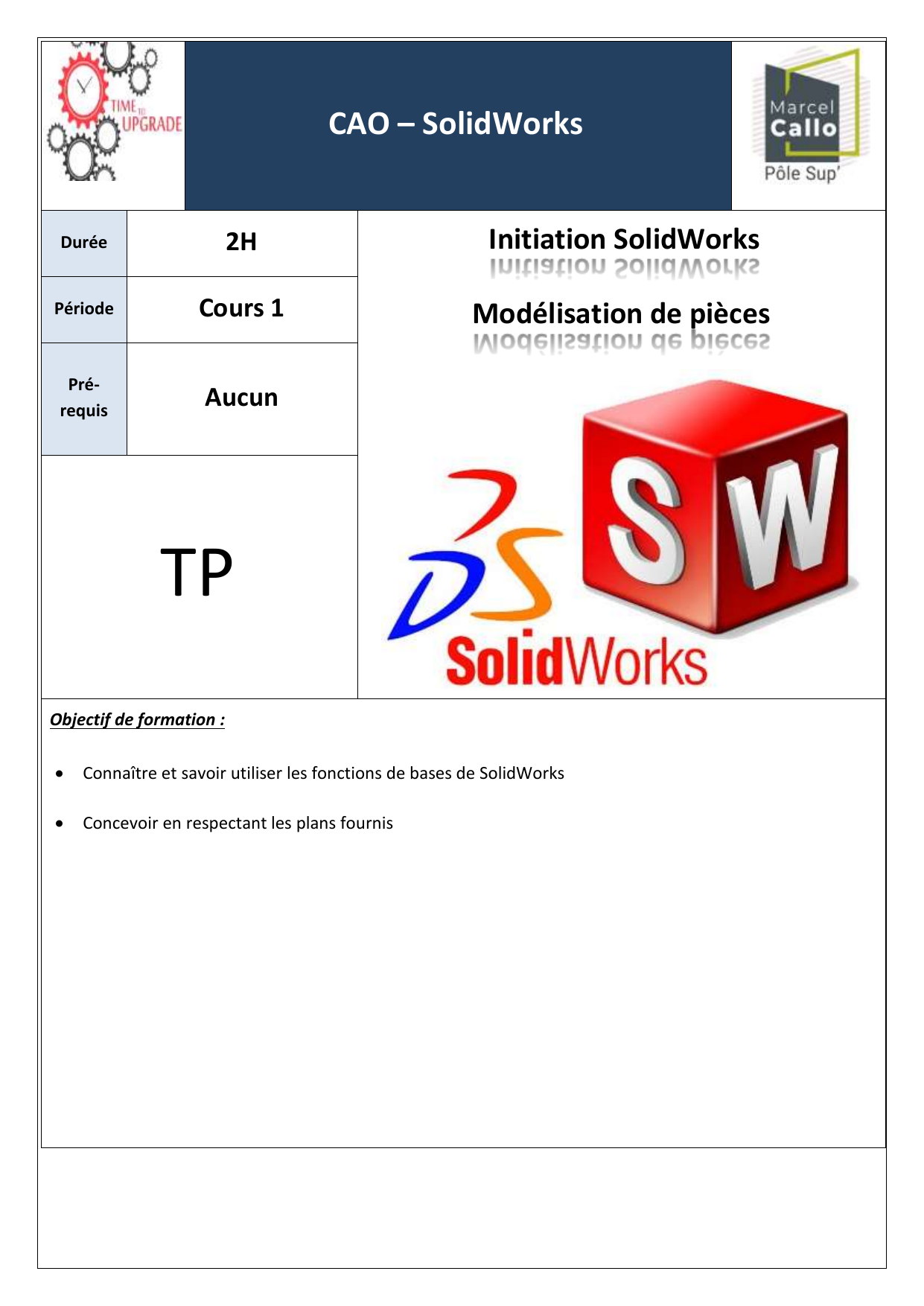

Initiation SolidWorks - Modélisation de pièces

CAO – SolidWorks
Durée
2H
Initiation SolidWorks
Modélisation de pièces
Période
Cours 1
Pré-
requis
Aucun
TP
Objectif de formation :
 Connaître et savoir utiliser les fonctions de bases de SolidWorks
 Concevoir en respectant les plans fournis

Upgrade Time – Initiation SolidWorks – Doc apprenant(e)
2/16
TABLE DES MATIERES
1 – Présentation de la fenêtre solidworks ......................................................................................................... 3
2 – Modélisation et représentation géométrique du reel ................................................................................. 4
2.1 – Création d’une pièce avec SolidWorks ................................................................................................................ 4
3 – Modification d’un volume avec solidworks .................................................................................................. 5
4 - Glossaire ........................................................................................................................................................ 6
TD1 – Coulisseau................................................................................................................................................. 8
TD2 – Support ................................................................................................................................................... 11
TD3 – Equerre ................................................................................................................................................... 12
TD4 – Axe cylindrique ....................................................................................................................................... 13
TD5 – Axe fileté................................................................................................................................................. 15
TD6 – Axe creux ................................................................................................................................................ 16

Upgrade Time – Initiation SolidWorks – Doc apprenant(e)
3/16

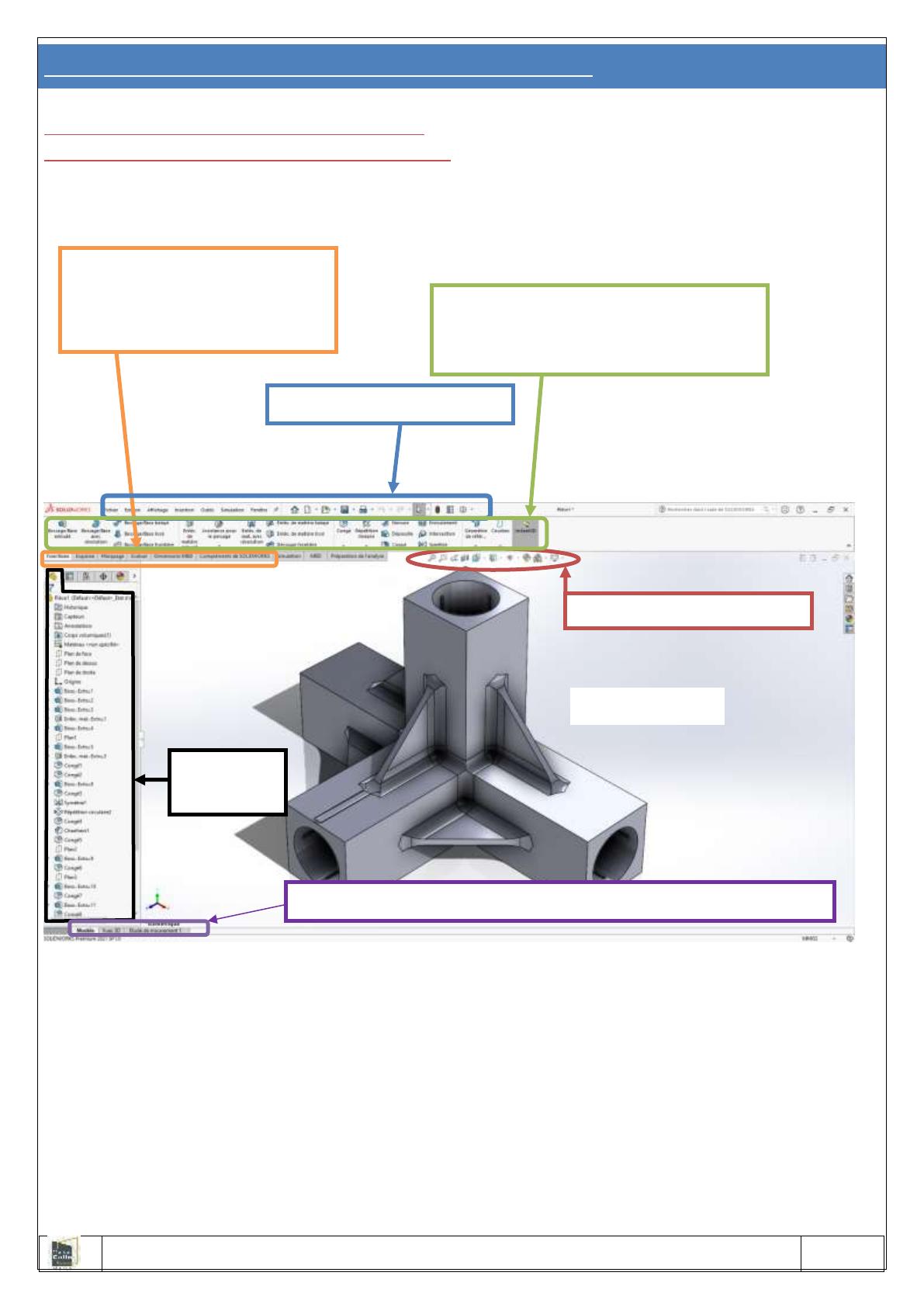

1 – PRESENTATION DE LA FENETRE SOLIDWORKS
https://www.youtube.com/watch?v=JI37HK7Ol8A (présentation interface SW)
https://www.youtube.com/watch?v=w3r1NZHWPW0 (présentation interface SW)
Onglets d'activation des
commandes 2D (Esquisse) ou
des commandes 3D
(Fonctions)…
Boutons du menu Esquisse ou du menu
Fonctions selon l'activation des feuillets
de dessous (Esquisse, Fonctions…)
Barre d’outils standard
Arbre de
création
Zone graphique
Feuillet de visualisation : modèle, étude de mouvement, simulation…
Outils de visualisation

Upgrade Time – Initiation SolidWorks – Doc apprenant(e)
4/16

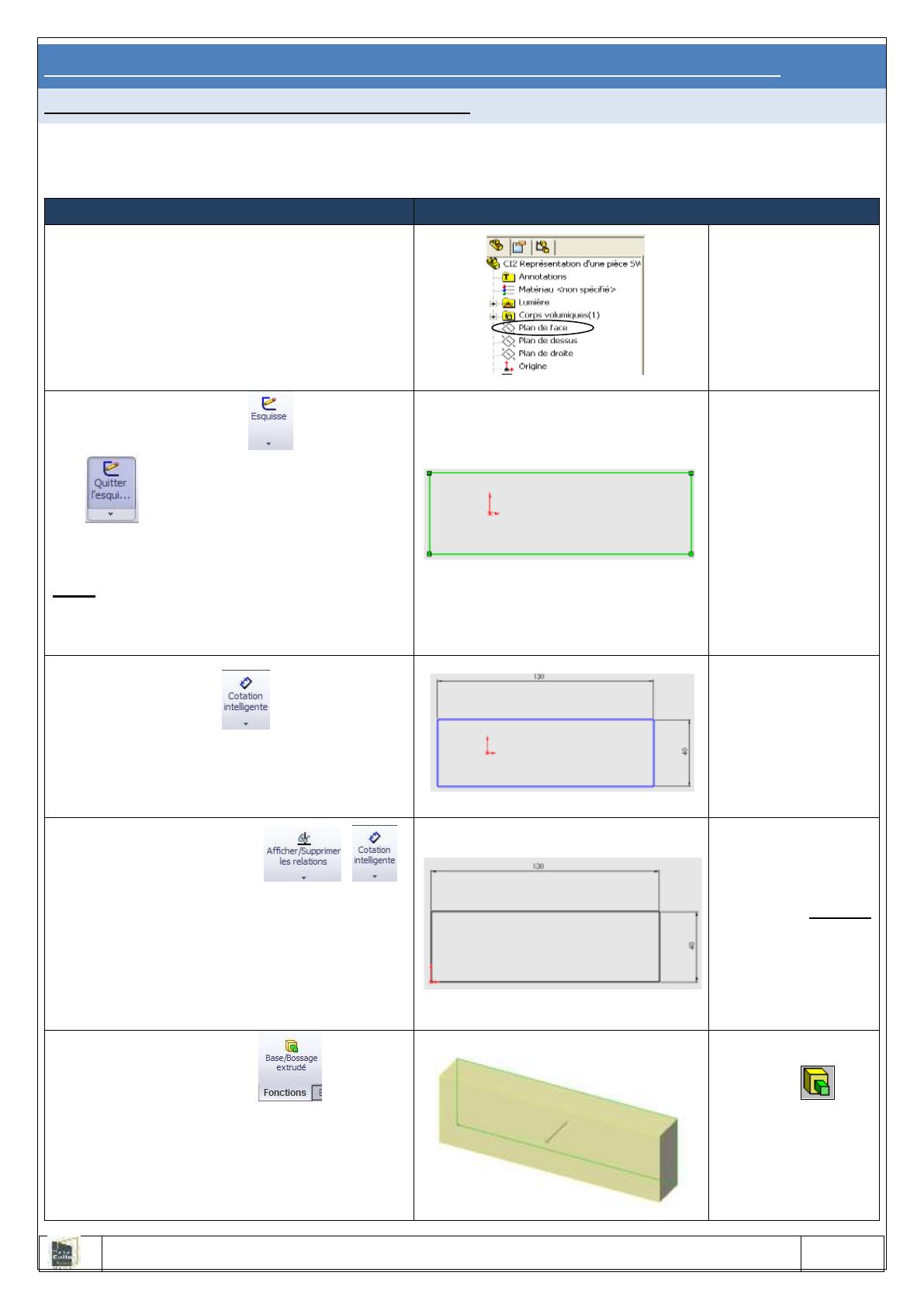

2 – MODELISATION ET REPRESENTATION GEOMETRIQUE DU REEL
2.1 – CREATION D’UNE PIECE AVEC SOLIDWORKS
Une pièce est constituée de plusieurs volumes. Pour créer un volume avec un modeleur volumique, il faut
DEMARCHE
EXEMPLE
 Sélectionner un plan ou la face d'un
volume déjà créé.
 Sélectionner l’onglet d’activation
« esquisse »
On sélectionne, dans
l'arbre de création le
plan de face en
cliquant dessus
 Cliquer sur esquisse apparait alors
: représenter un dessin 2D
correspondant au "profil" du volume
Nota : (lors de cette création, une nouvelle
esquisse apparaît dans l'arbre de
construction)
Un rectangle pour
un parallélépipède
 Coter l'esquisse : imposer les
dimensions de chaque forme de
l'esquisse (longueur, largeur pour un
rectangle, diamètre pour un cercle…)
Longueur 130mm,
largeur 40mm
 Positionner l'esquisse :
ajouter des relations ou des cotations
entre la géométrie de l'esquisse et la
géométrie des esquisses ou volumes déjà
créés (le logiciel peut ajouter des relations
en fonction de « l’attache » de votre
tracé).
Le centre du repère
Solidworks coïncide
avec un sommet de
l'esquisse
 Affecter une fonction : ajouter
virtuellement de la matière (ou en
enlever) afin d'obtenir le volume
souhaité (lors de cette création, un
nouveau volume apparaît dans l'arbre
de construction).
Base/bossage
extrudé
du profil
de l'esquisse sur 20
mm (dimension à
fournir pour réaliser
la fonction)

Upgrade Time – Initiation SolidWorks – Doc apprenant(e)
5/16

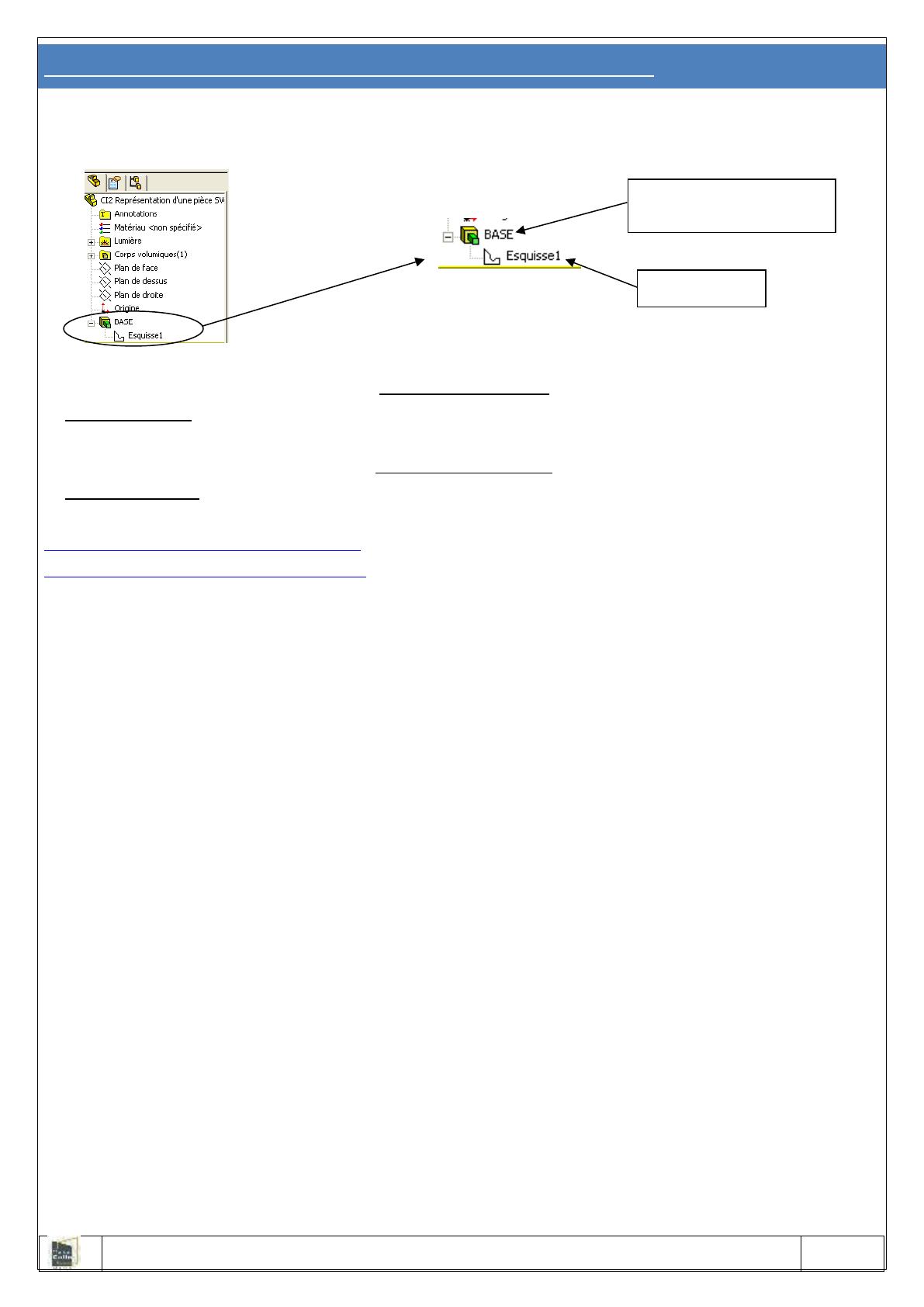

3 – MODIFICATION D’UN VOLUME AVEC SOLIDWORKS
Dans l'arbre de construction, le volume va être identifiable (et modifiable) par :
Pour modifier une esquisse existante, il faut sélectionner l'esquisse dans l'arbre de construction puis (clic droit)
 Editer l'esquisse.
Pour modifier une fonction existante, il faut sélectionner la fonction dans l'arbre de construction puis (clic droit)
 Editer la fonction.
https://www.youtube.com/watch?v=qdDroPlyLB0 - Extrusion, Enlèvement de Matière (Débutant)
https://www.youtube.com/watch?v=2qp8YKKxoY4 - Congé et chanfrein (Débutant)
Son esquisse
La fonction appliquée
sur l'esquisse
