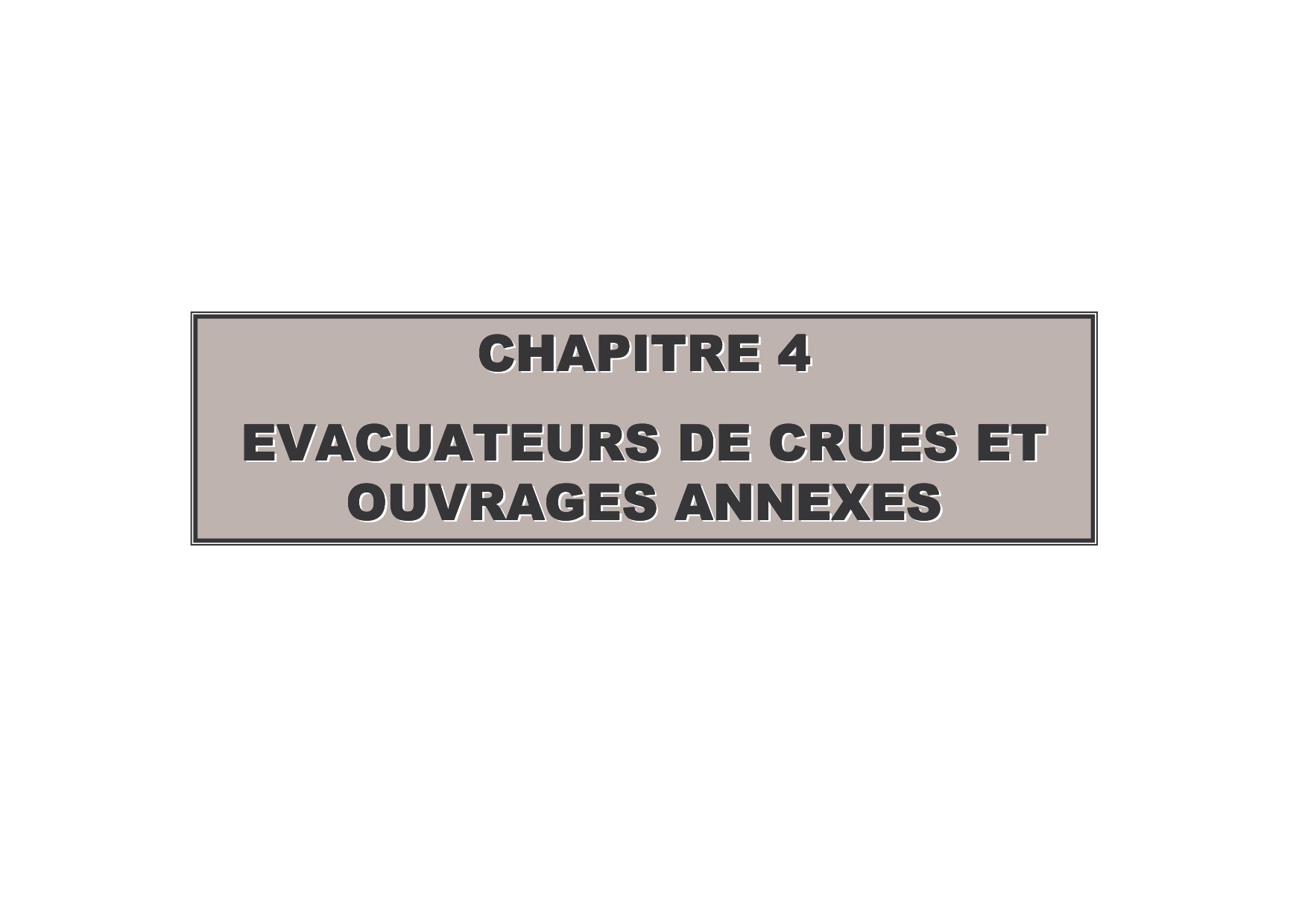

Cours barrages I2 Chap4

Le choix, l’emplacement, le dimensionnement de l’évacuateur
sont des questions essentielles pour la construction d’un
barrage (sécurité, longévité).
Le barrage, même s’il retient les écoulements, ne peut, en
général, contenir les crues exceptionnelles et il est aussi
intéressant de laisser passer de l’eau vers l’aval. C’est à cette
fin que l’on dimensionne sur tout ou partie de l’ouvrage un
évacuateur de crues.
Celui-ci doit être à même de fonctionner automatiquement pour
faire face à une montée brutale des eaux.
Il doit aussi pouvoir évacuer les débits les plus élevés du cours
d’eau.
En Afrique, la priorité est donnée aux évacuateurs à surface
libre.
En général, l’évacuateur n’occupe qu’une partie du barrage.

Après franchissement du seuil déversant, l’eau garde le plus
souvent sa direction dans le chenal, puis le coursier (entonnement
frontal).
Un ouvrage de dissipation de l’énergie de chute est à prévoir
avant de restituer l’eau au cours d ’eau.
L’évacuateur est souvent placé latéralement pour profiter de
l’appui que constitue le versant. On valorise la meilleure fondation
ou le trajet le plus court pour atteindre l’aval ou la bonne tenue des
sols en place.
En Afrique, les vallées très évasées et la forte érodabilité des
sols remettent en cause l’emplacement latéral du déversoir.
Pour les petits barrages et afin de limiter le coût d’un ouvrage en
position centrale, on cherche à le poser directement sur le remblai
au droit du thalweg.

!""
!""!""
!""
!""
!""!""
!""
D’une manière générale, dans le cas des petits barrages en terre,
l’évacuateur de crues est composé de :
Un déversoir ou seuil : généralement linéaire
Un chenal : entonnement latéral ou frontal
Un coursier : permet de rattraper le lit de la rivière
Un ouvrage de dissipation de l’énergie érosive de l’eau
Quelques termes techniques liés aux évacuateurs de crues:
•Bajoyers : murs verticaux en rives droite et gauche du déversoir. Ils
jouent le rôle de murs de soutènement face à la poussée des terres.
•Barbacanes : orifices à travers les structures en béton pour ramener la
pression sous ces structures à la pression atmosphérique.
•Joint waterstop : joint entre deux plots de béton pour empêcher les fuites
d’eau.

Diff

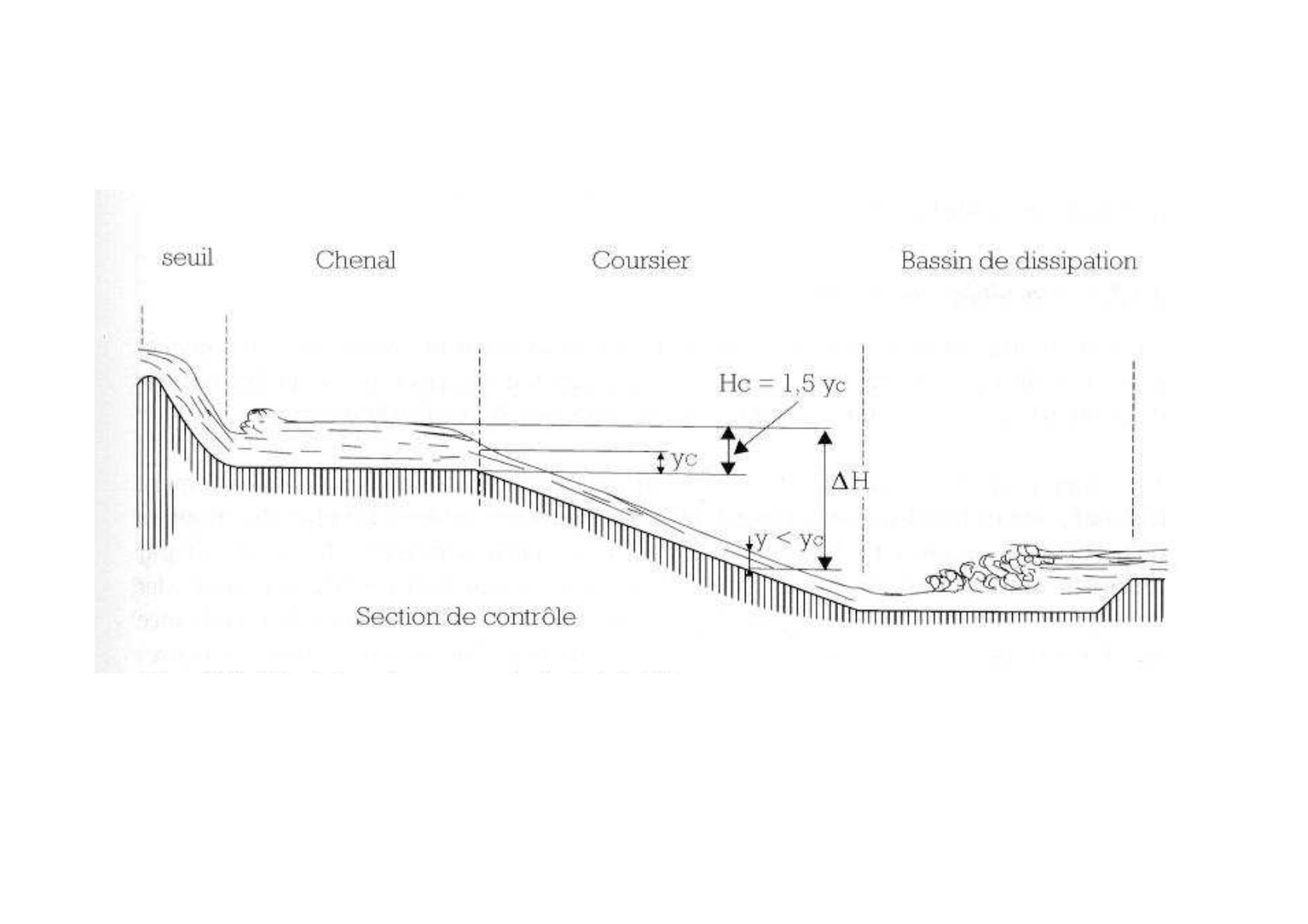

Diffé érentes parties d'un rentes parties d'un é évacuateur de crues vacuateur de crues
