Ch-IX-Opérations industrielles-air humide

1

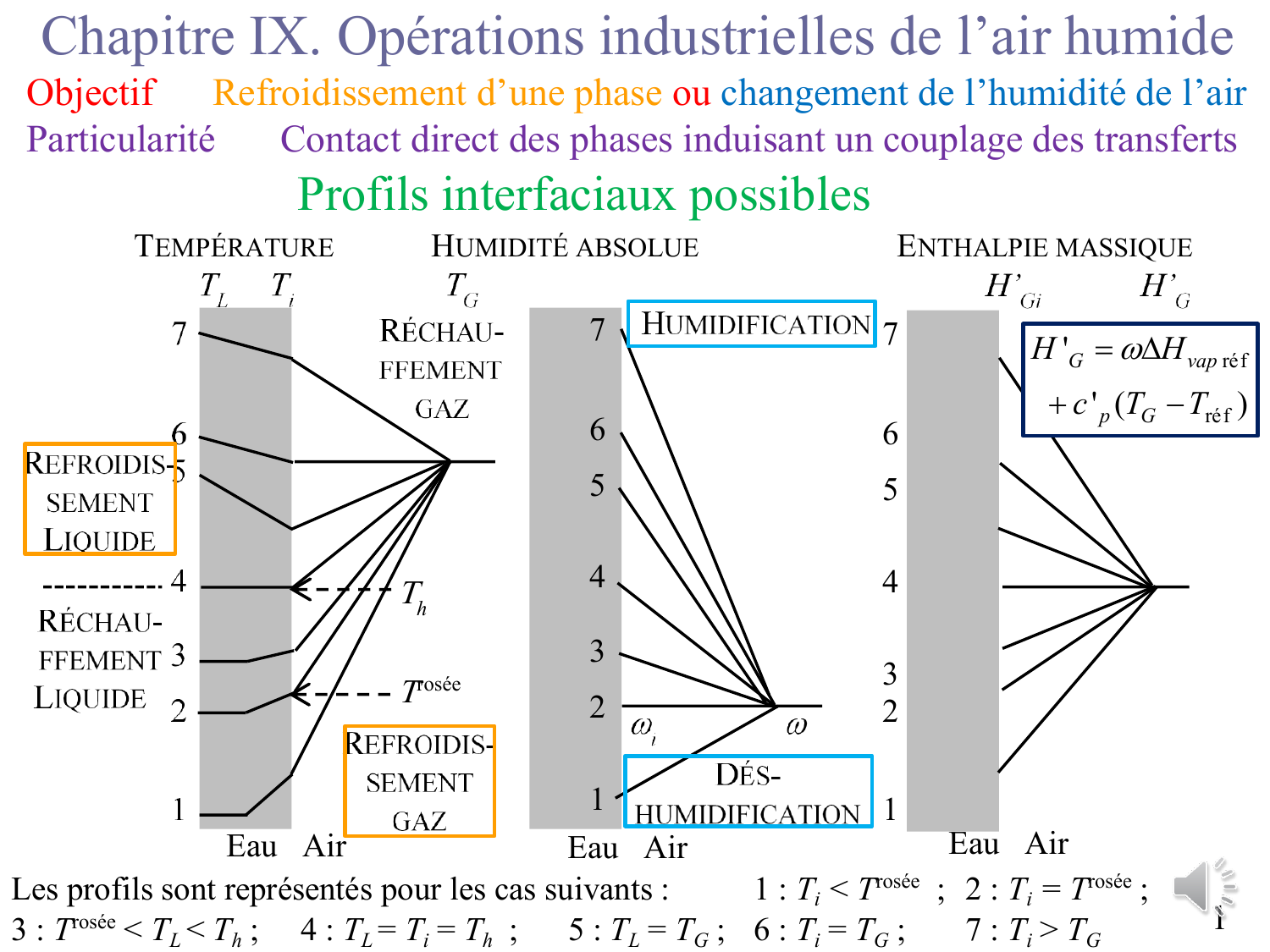

TEMPÉRATURE HUMIDITÉ ABSOLUE ENTHALPIE MASSIQUE
Les profils sont représentés pour les cas suivants : 1 : Ti < Trosée ; 2 : Ti = Trosée ;
3 : Trosée < TL < Th ; 4 : TL = Ti = Th ; 5 : TL = TG ; 6 : Ti = TG ; 7 : Ti > TG
7
6
5
4
3
2
1
7
6
5
4
3
2
1
h
rosée
Eau Air
Eau Air
Eau Air
Chapitre IX. Opérations industrielles de l’air humide
Objectif Refroidissement d’une phase ou changement de l’humidité de l’air
Particularité Contact direct des phases induisant un couplage des transferts
réf
réf
'
' ( )
G vap
pG
HH
c T T
Profils interfaciaux possibles

Technologies des tours de refroidissement d’eau
par contact direct
2
Très répandues dans l’industrie pour le recyclage de l’eau de service.
L’eau de service est typiquement refroidie de 40 °C à 15 °C dans des
tours aéroréfrigérantes puis recyclée pour refroidir les installations.
Équipements à faible coût d’investissement et de fonctionnement.
Contre-courant Débits d’air plus faibles pour un même objectif.
Courants croisés Internes plus accessibles pour maintenance,
Variations de débit des phases plus larges.
Circulation de l’air naturelle ou forcée.
Distribution de l’eau par pulvérisation, ou par dispositif gravitaire.
Dispositifs de distribution initiale de l’air et de dévésiculation.

3

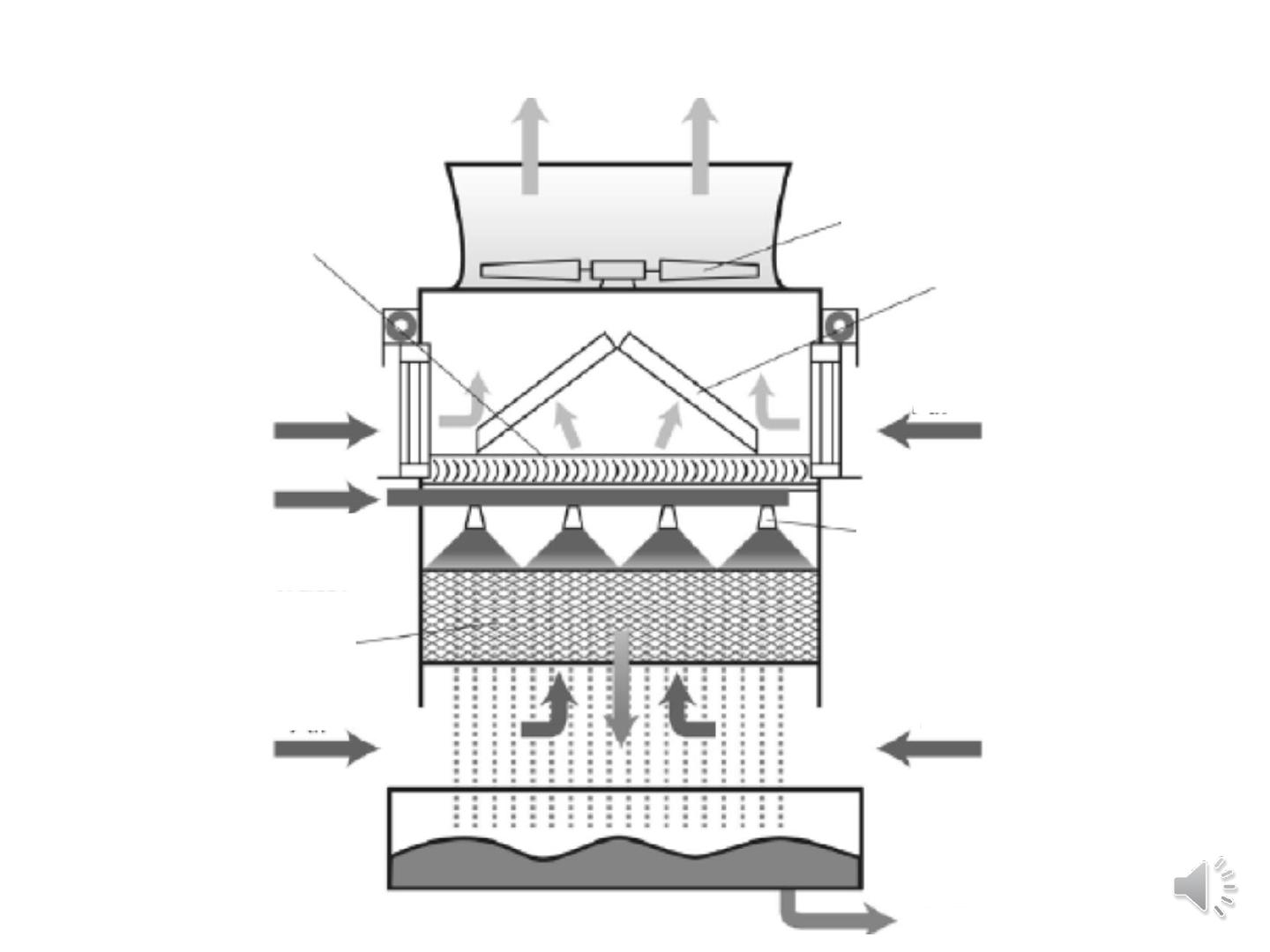

Garnissage
EAU CHAUDE
EAU REFROIDIE
AIR FROID
AIR FROID
AIR FROID
AIR FROID
AIR
CHAUD
Distribution de l’eau
chaude par des rampes
de pulvérisation
Mélangeur statique air
Ventilateur hélicoïde
Dévésiculeur
Tour
aéroréfrigérante
Tirage forcé, aspiration,
contre-courant

4

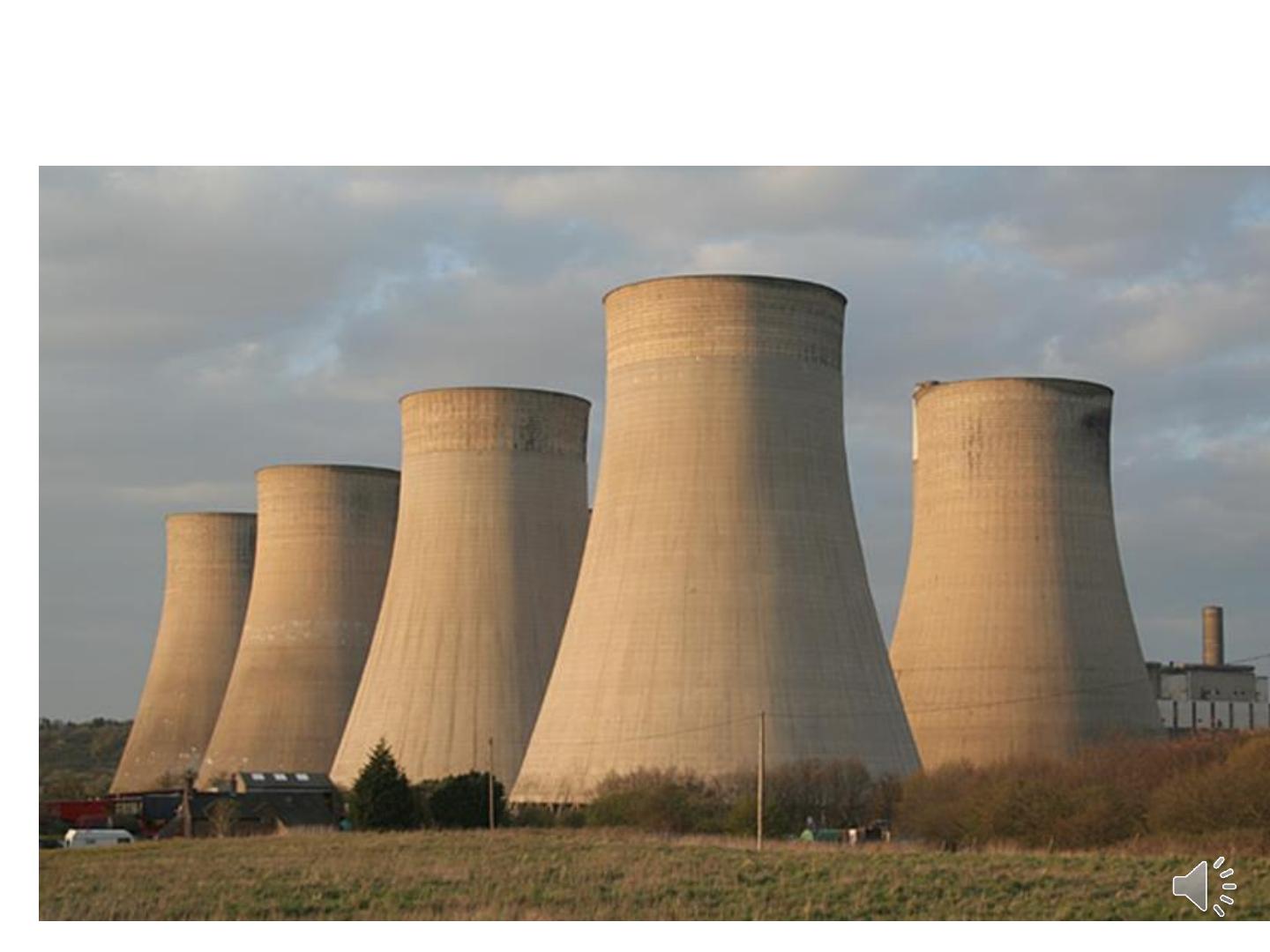

Contre courant, tirage naturel, forme hyperboloïde

5

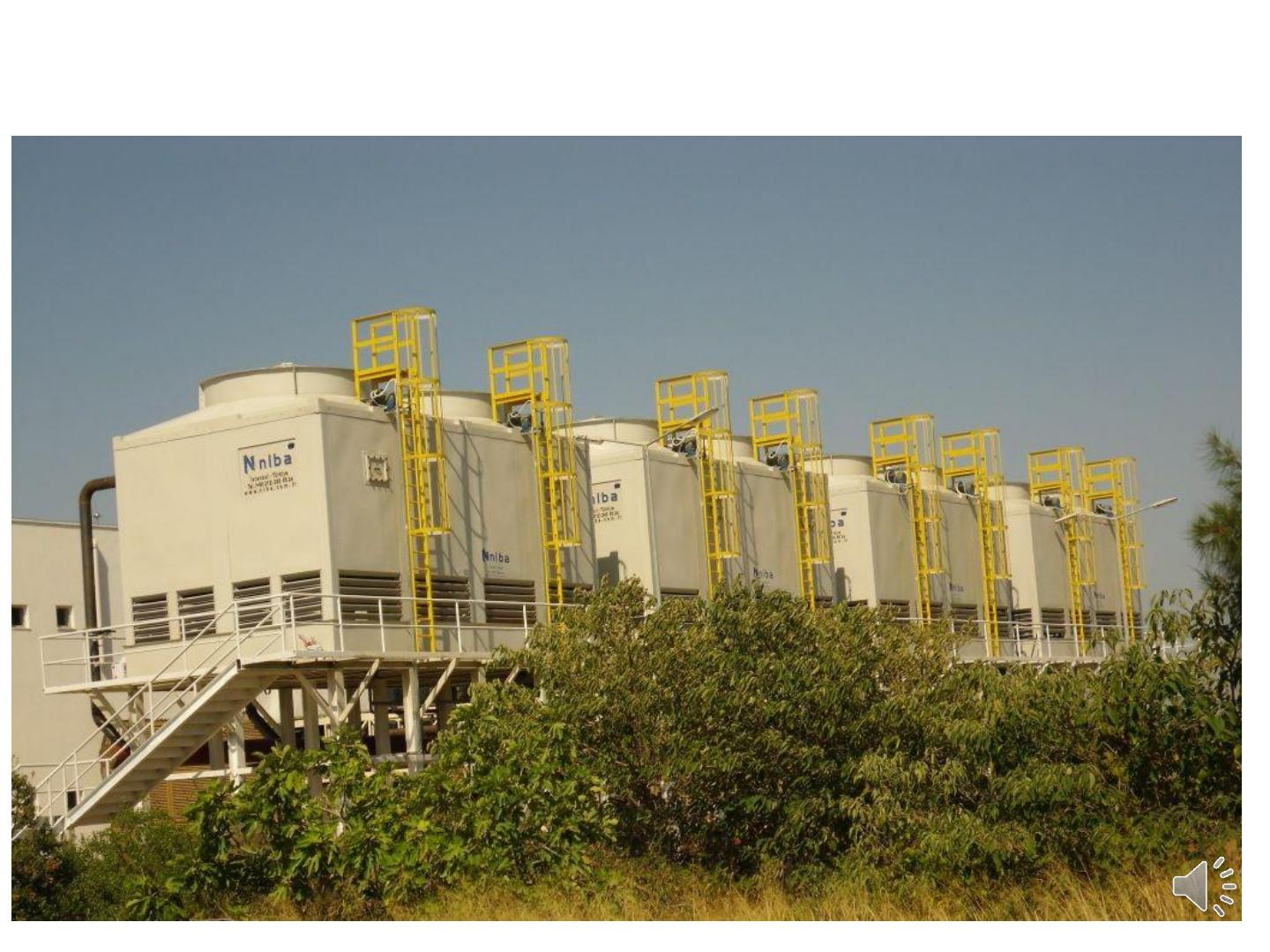

Contre courant, tirage forcé, ventilateurs sommitaux
