Proposé par M. TCHAPDA Martial
Institut Universitaire du Golfe de Guinée (IUG) – Institut Supérieure de Banka-Bafang (ISB-B)
Durée : 03H

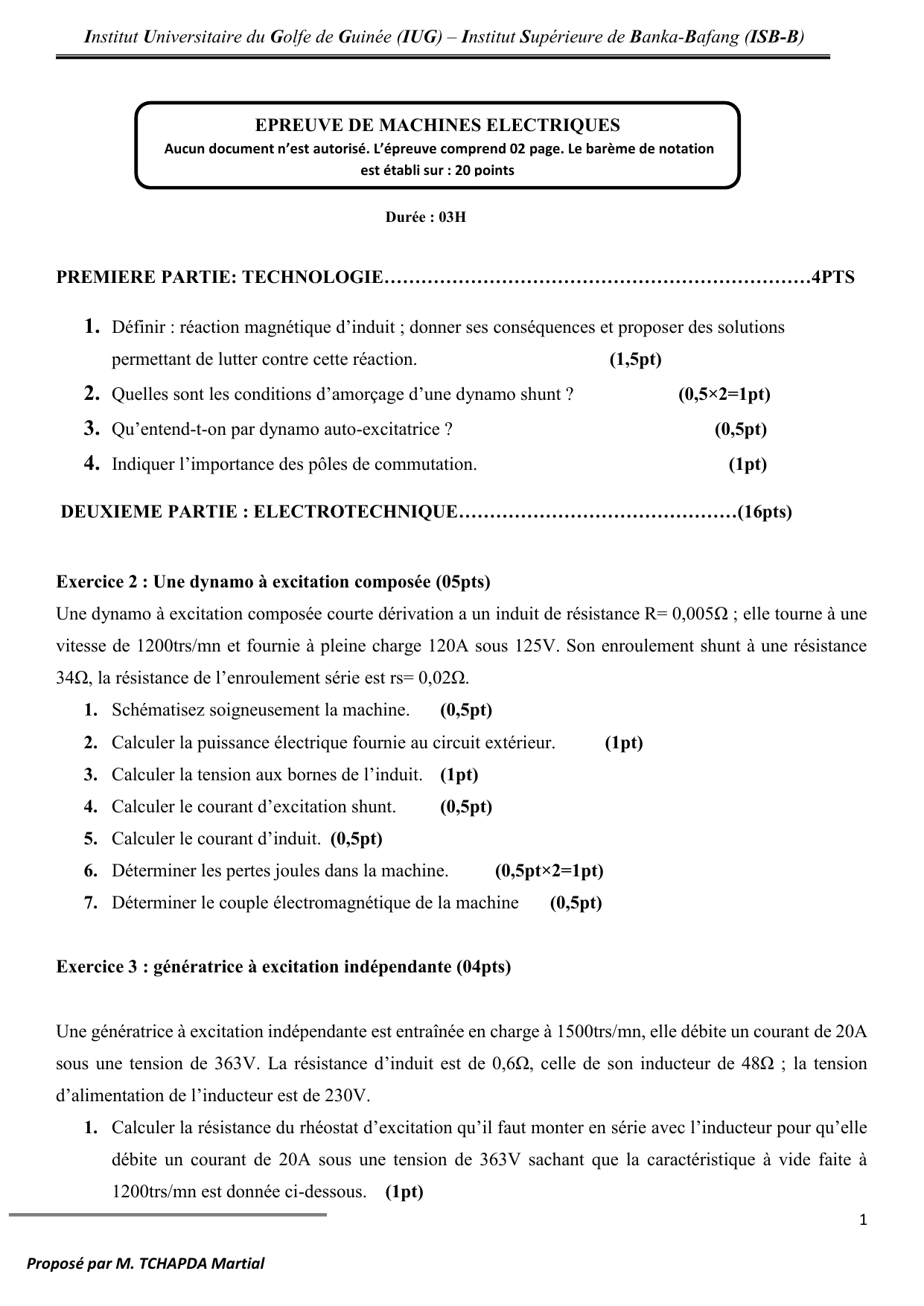

PREMIERE PARTIE: TECHNOLOGIE……………………………………………………………4PTS
1. Définir : réaction magnétique d’induit ; donner ses conséquences et proposer des solutions
permettant de lutter contre cette réaction. (1,5pt)
2. Quelles sont les conditions d’amorçage d’une dynamo shunt ? (0,5×2=1pt)
3. Qu’entend-t-on par dynamo auto-excitatrice ? (0,5pt)
4. Indiquer l’importance des pôles de commutation. (1pt)
DEUXIEME PARTIE : ELECTROTECHNIQUE………………………………………(16pts)
Exercice 2 : Une dynamo à excitation composée (05pts)
Une dynamo à excitation composée courte dérivation a un induit de résistance R= 0,005Ω ; elle tourne à une
vitesse de 1200trs/mn et fournie à pleine charge 120A sous 125V. Son enroulement shunt à une résistance
34Ω, la résistance de l’enroulement série est rs= 0,02Ω.
1. Schématisez soigneusement la machine. (0,5pt)
2. Calculer la puissance électrique fournie au circuit extérieur. (1pt)
3. Calculer la tension aux bornes de l’induit. (1pt)
4. Calculer le courant d’excitation shunt. (0,5pt)
5. Calculer le courant d’induit. (0,5pt)
6. Déterminer les pertes joules dans la machine. (0,5pt×2=1pt)
7. Déterminer le couple électromagnétique de la machine (0,5pt)
Exercice 3 : génératrice à excitation indépendante (04pts)
Une génératrice à excitation indépendante est entraînée en charge à 1500trs/mn, elle débite un courant de 20A
sous une tension de 363V. La résistance d’induit est de 0,6Ω, celle de son inducteur de 48Ω ; la tension
d’alimentation de l’inducteur est de 230V.
1. Calculer la résistance du rhéostat d’excitation qu’il faut monter en série avec l’inducteur pour qu’elle

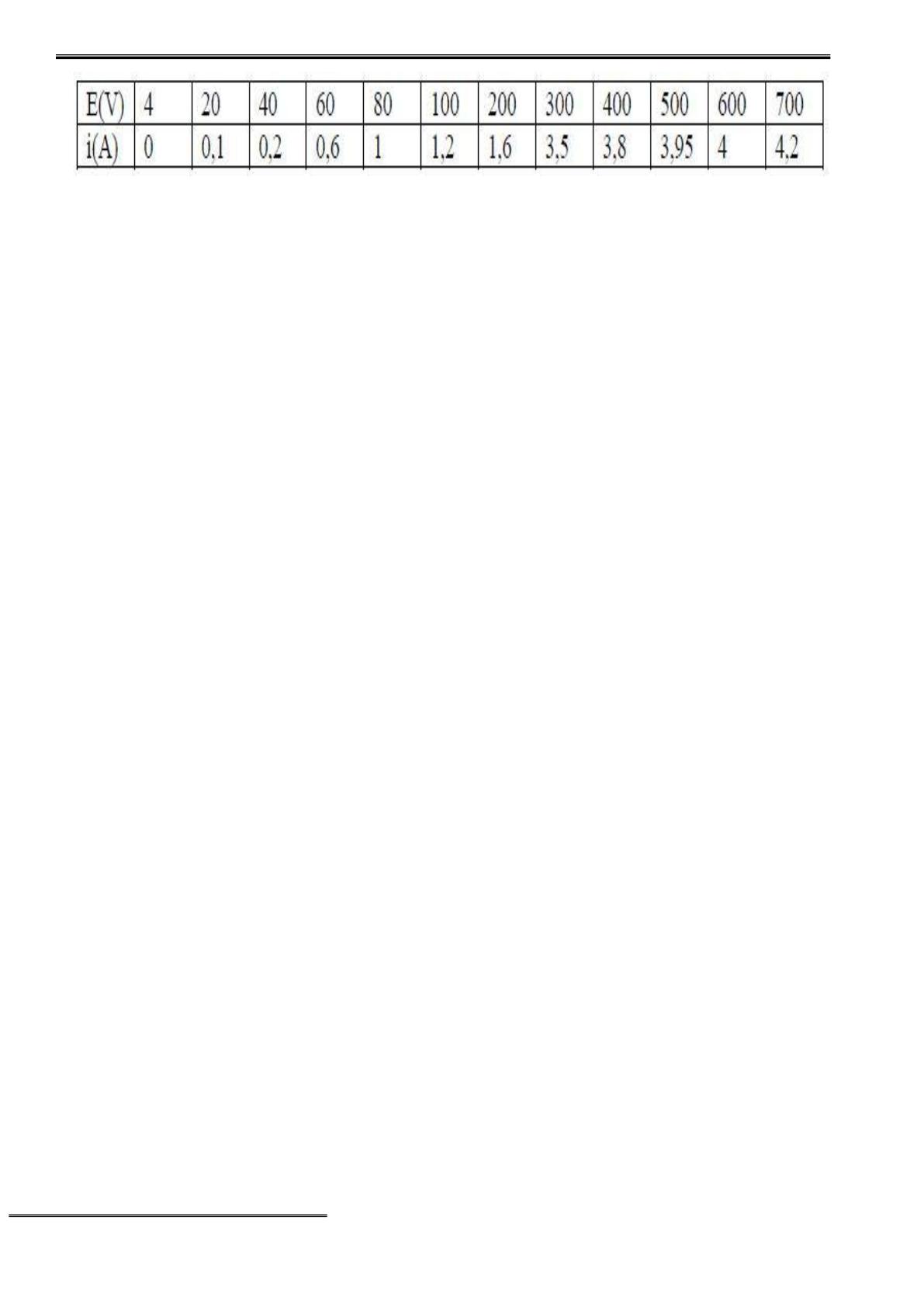

débite un courant de 20A sous une tension de 363V sachant que la caractéristique à vide faite à
1200trs/mn est donnée ci-dessous. (1pt)
EPREUVE DE MACHINES ELECTRIQUES
Aucun document n’est autorisé. L’épreuve comprend 02 page. Le barème de notation
est établi sur : 20 points
2
Proposé par M. TCHAPDA Martial
Institut Universitaire du Golfe de Guinée (IUG) – Institut Supérieure de Banka-Bafang (ISB-B)
2. Quelle est la valeur de la FEM rémanente de cette génératrice ? (0,5pt)
3. Calculer les pertes joules totales. (1pt)
4. Calculer le rendement de cette génératrice si les pertes constantes (pertes collectives) sont égales à
800W. (1,5pt)
Exercice 2 : génératrice à courant continu à excitation shunt (07pts)
Une génératrice à courant continu à excitation shunt débite 80A sous une tension de 225V. La puissance utile
est égale à 94% de sa puissance électromagnétique, les pertes joules dans l’induit et l’inducteur sont
respectivement égales à 3% et 4% de la puissance électromagnétique. Calculer :
1. La puissance électromagnétique. (1pt)
2. Les pertes dans l’inducteur. (0,5pt×2=1pt)
3. Le courant d’excitation (0,5pt)
4. La résistance d’inducteur. (0,5pt)
5. Les pertes dans l’induit (0,5pt×2=1pt)
6. Le courant d’induit (0,5pt)
7. La chute de tension ohmique dans l’induit. (0,5pt)
8. La force électromotrice. (0,5pt)
9. Le rendement électrique. (0,5pt)
10. Le rendement sachant que les pertes constantes sont égales à 100w. (1pt)
