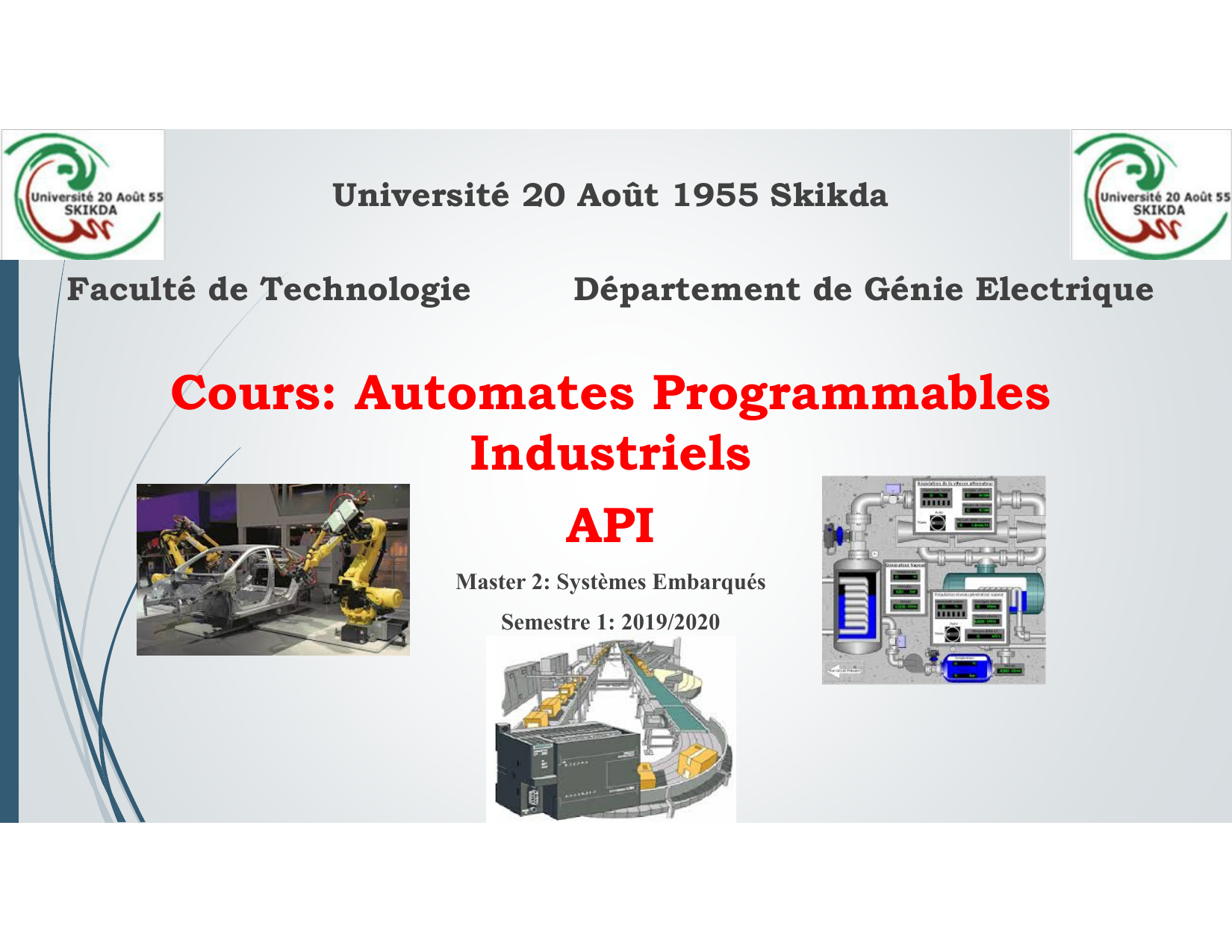

Université 20 Août 1955 Skikda
Faculté de Technologie Département de Génie Electrique
Cours: Automates Programmables
Industriels
API
Master 2: Systèmes Embarqués
Semestre 1: 2019/2020
Connaissance préalables recommandées
1
Logique combinatoire et séquentielle
Micro processeurs, micro contrôleurs
Capteurs
Petite historique :
C'est Modicon qui créa en 1968, aux USA, le premier
automate programmable.
C’est quoi un API ?(petite définition) :
Un automate programmable est un dispositif électronique
programmable destiné à automatiser d’une machine ou
d’un processus industriel, constitué de composants
électroniques, comportant une mémoire programmable
par un utilisateur (automaticien) non informaticien, à
l’aide d’un langage adapté.
En d’autres termes, un automate programmable est un
calculateur logique, ou ordinateur, au jeu d’instructions
volontairement réduit, destiné à la conduite et la
surveillance en temps réel de processus industriels.
Principe et fonctionnement de l'automate programmable :
Un automate programmable exécute son programme de
manière cyclique:
Lecture des entrées
Traitement du programme
Ecriture des sorties
Le d’exécution d’un cycle est de l’ordre d’une vingtaine de
millisecondes.
